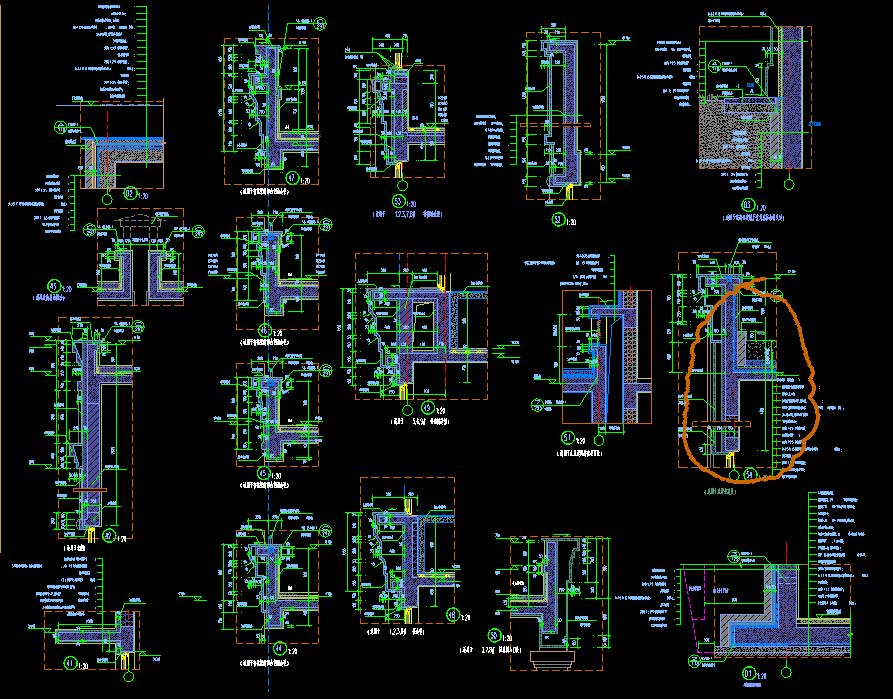

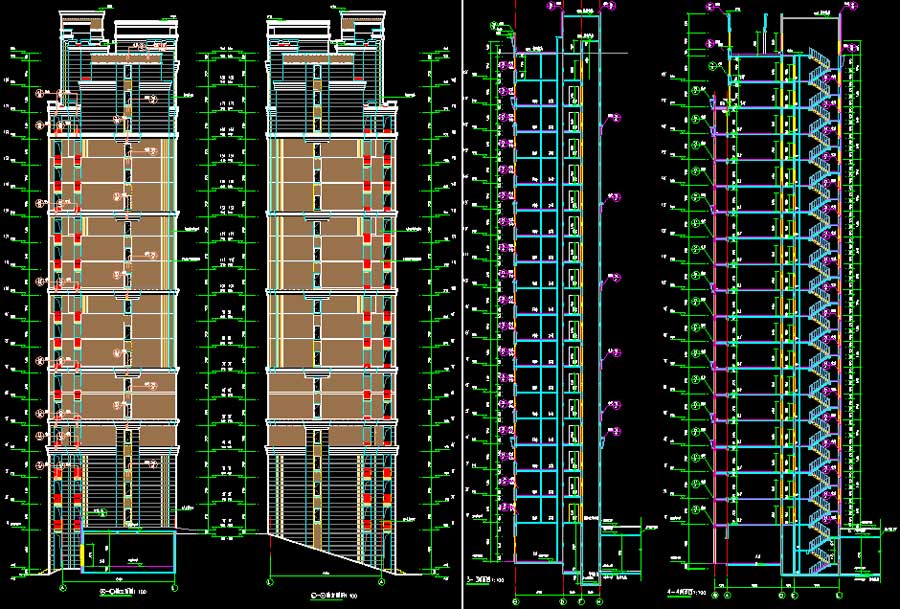

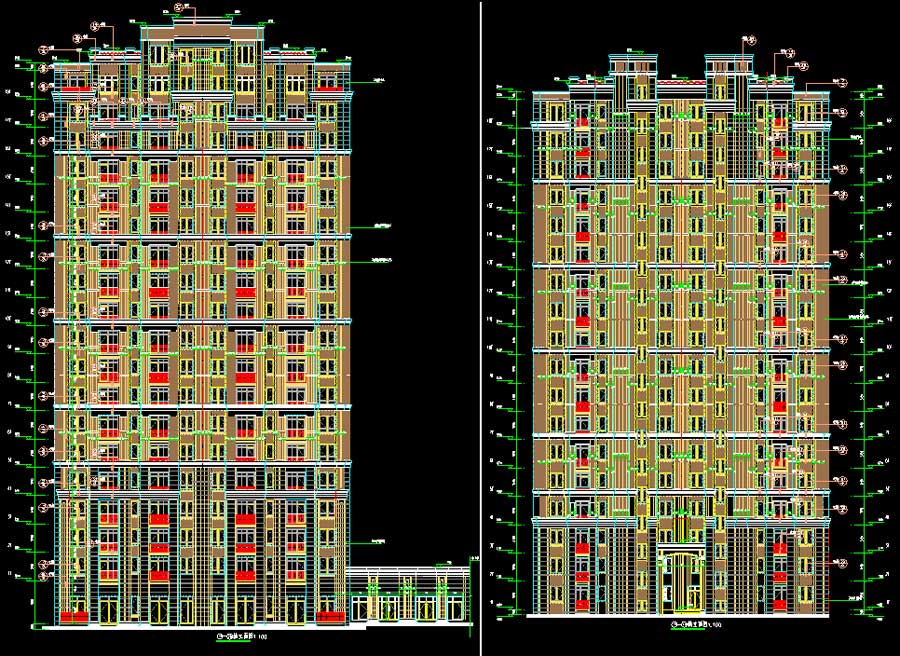

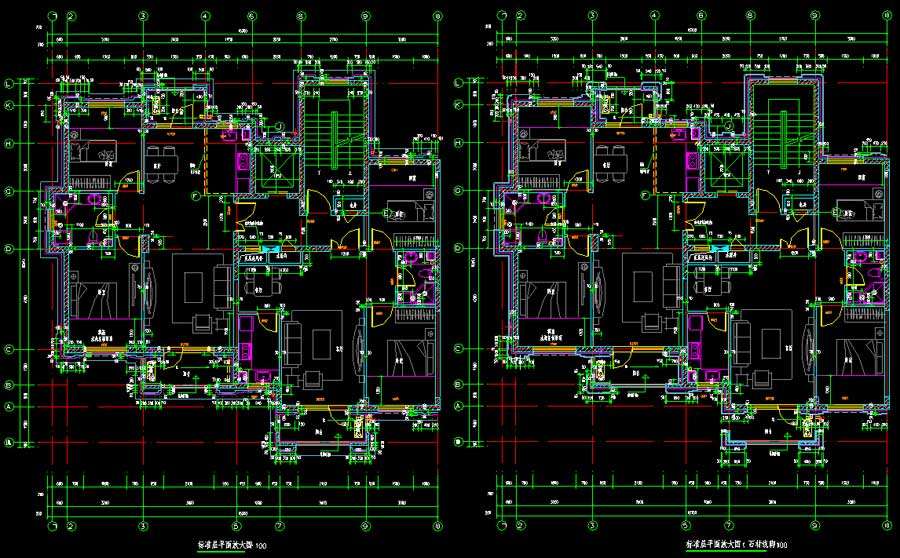

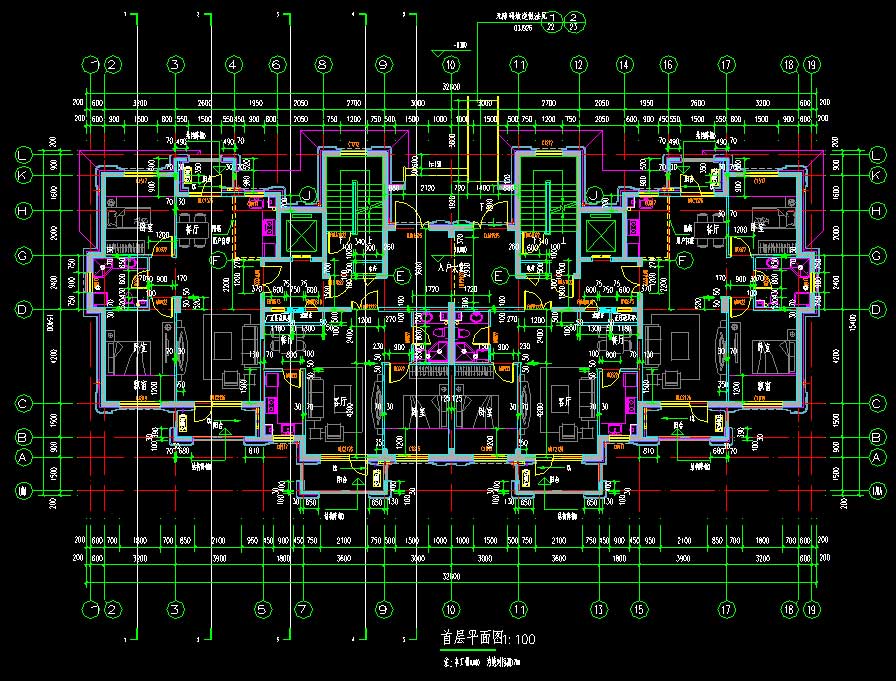

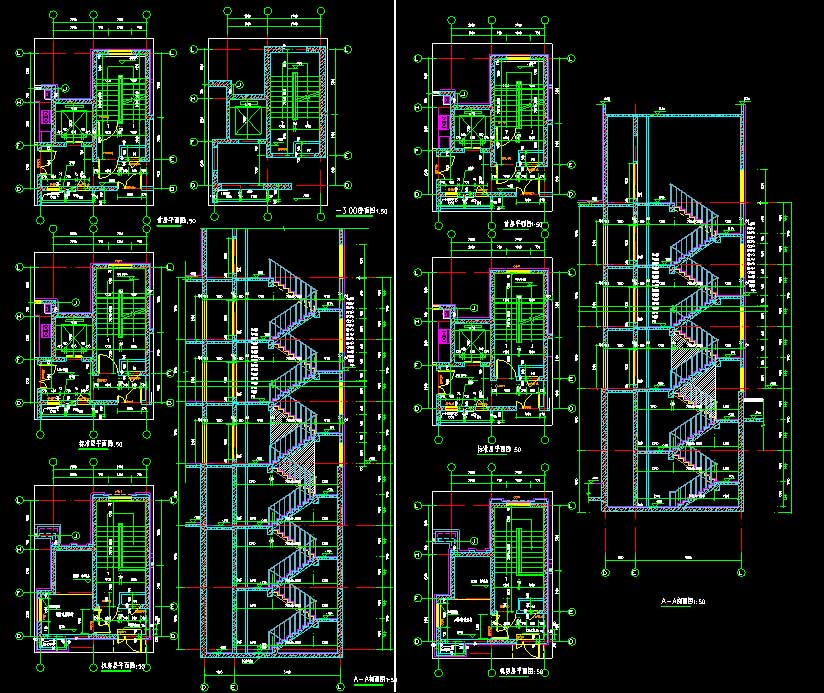

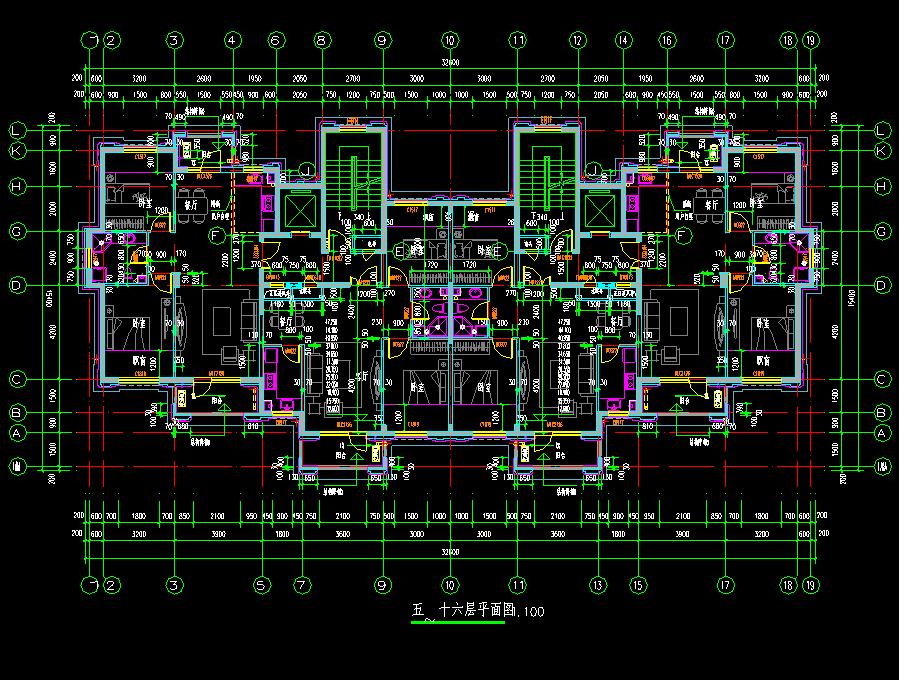

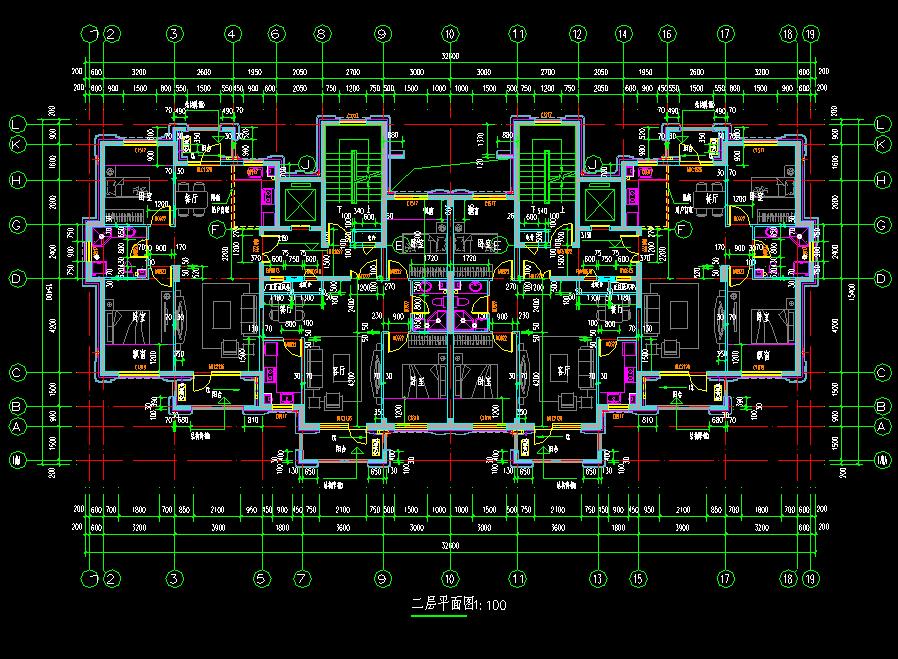

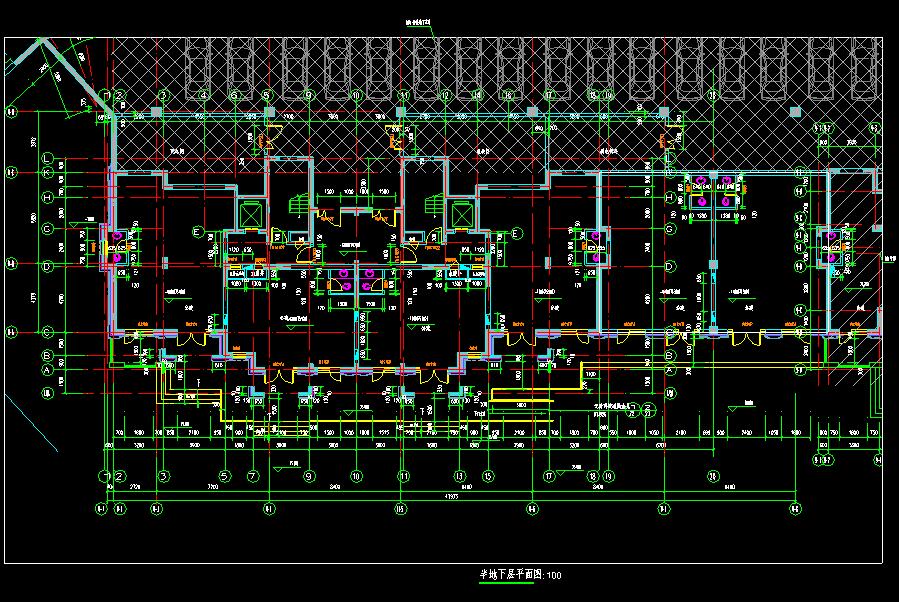

说明:某住宅小区高层部分1~11#住宅楼及地下室和V176#会所项目,其中,1~9#楼为地上18层的高层住宅,为二类高层住宅,住宅部分耐火等级二级,半地下1层为商业网点,耐火等级一级,10和11#楼为其地下车库,10#楼建筑面积:10546.8平方米,分为3个防火分区,停车数量217辆,为中型车库,设有2个双车道的汽车出入口,11#楼建筑面积3157平方米,一个防火分区,停车数量80辆,为中型车库,设有1个双车道的汽车出入口,耐火等级均为一级,结构使用年限为50年。本工程高层部分为剪力墙结构,地下车库为现浇钢筋混凝土框架结构,抗震烈度按七度设防。V176#会所为二类建筑,地上2层,半地下1层的公建,总建筑面积为1476.64平方米。结构形式为现浇钢筋混凝土框架结构,抗震烈度按七度设防。内容含建筑、结构、给排水、电气、暖通施工图
建筑面积:3157,10546.8,3157,1476.64,3157,10546.8,3157,1476.64㎡地上层数:18,3层建筑高度:地下层数:1层高度类别:高层图纸深度:施工项目地址:辽宁省设计时间:2011建筑风格:现代效果图:无
