某高层酒店全专业施工图3710510121文件大小:48.13M推荐人:一根豆浆图纸张数:276张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:19844.77,5167.24㎡地上层数:18,6层建筑高度:77.53,23.95m地下层数:1层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2019建筑风格:现代效果图:无

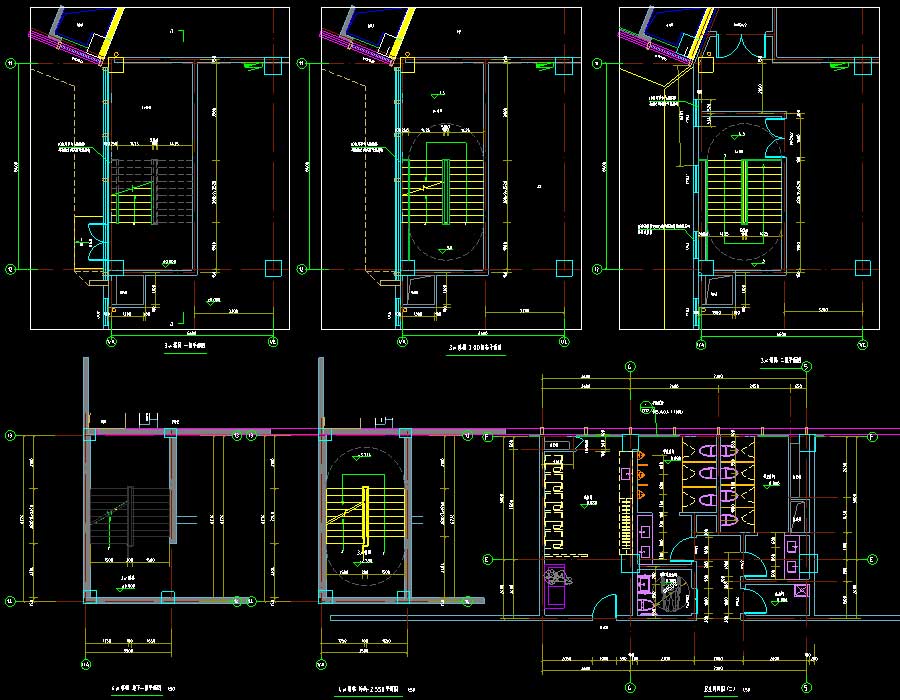

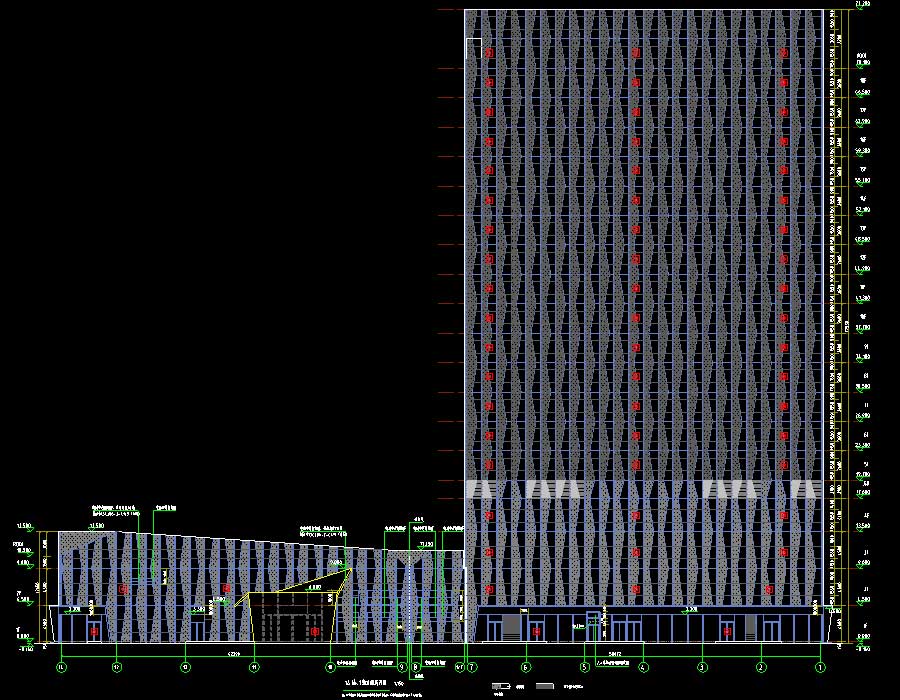

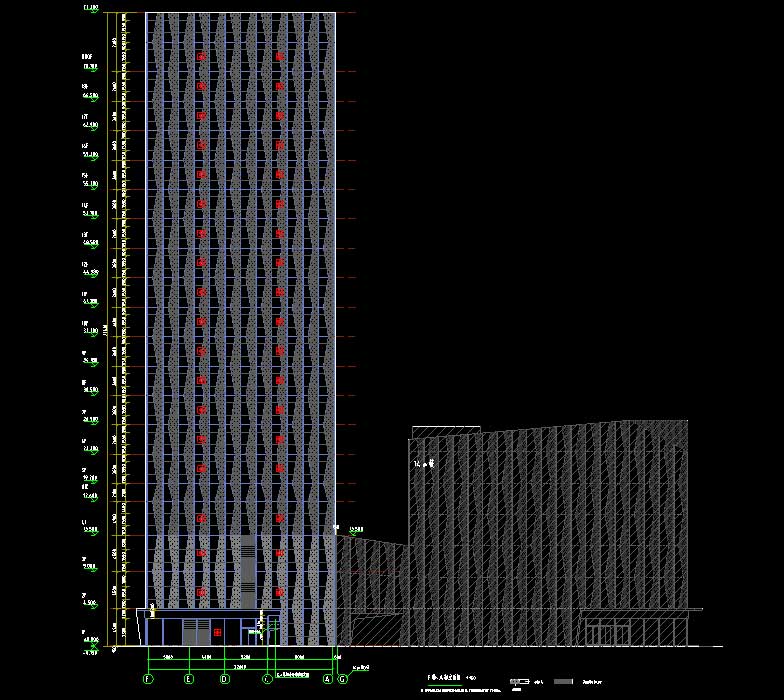

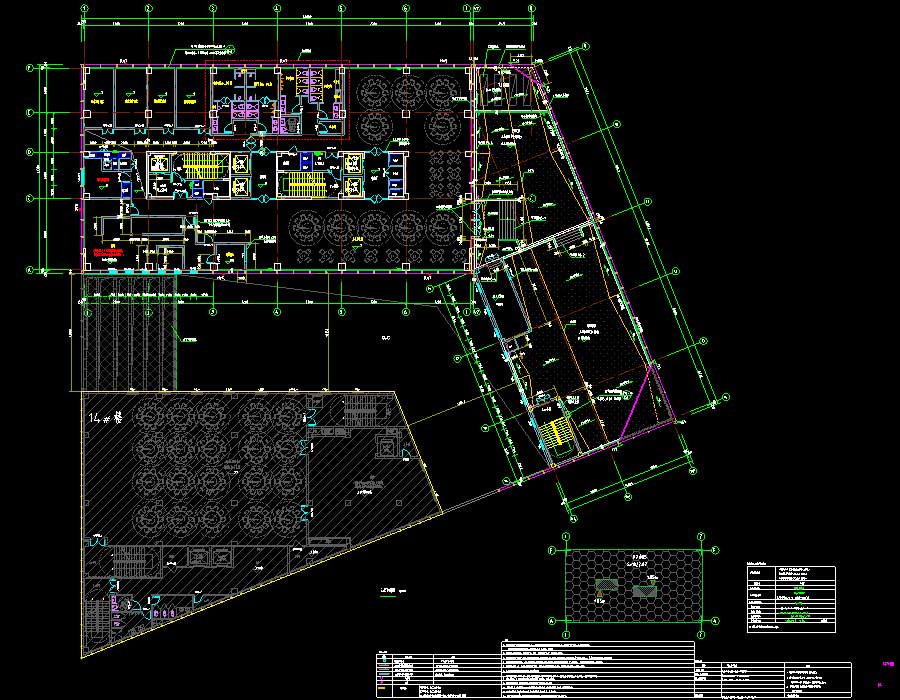

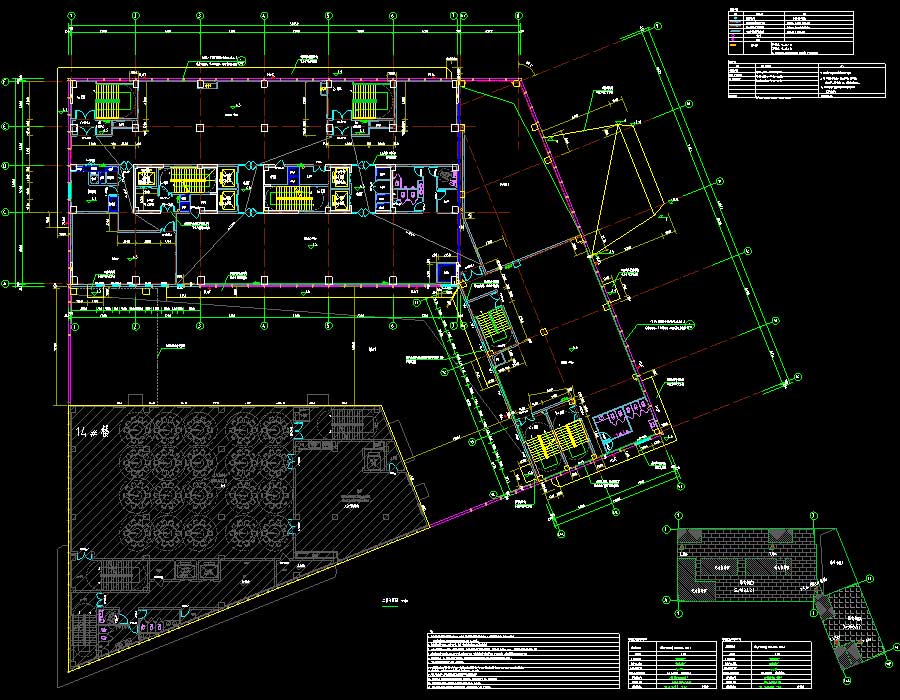

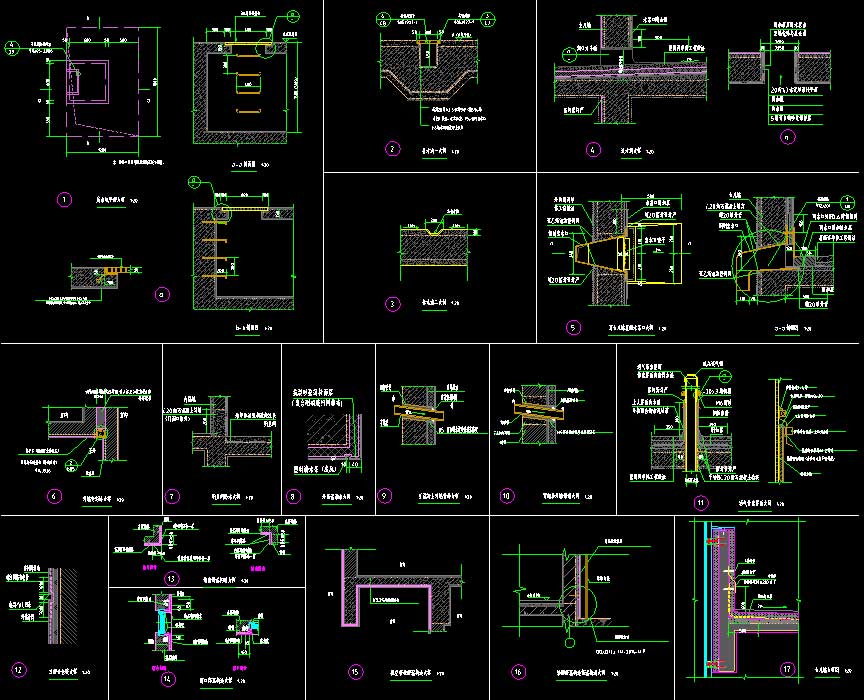

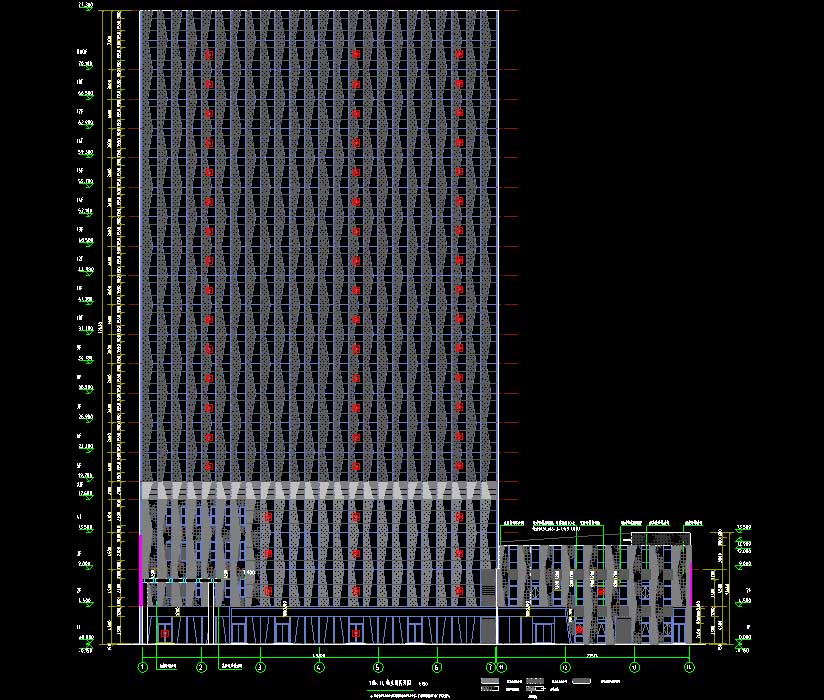

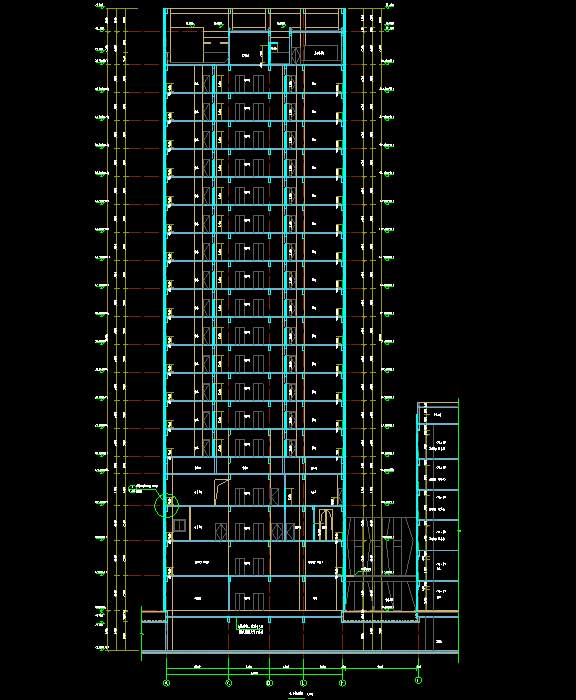

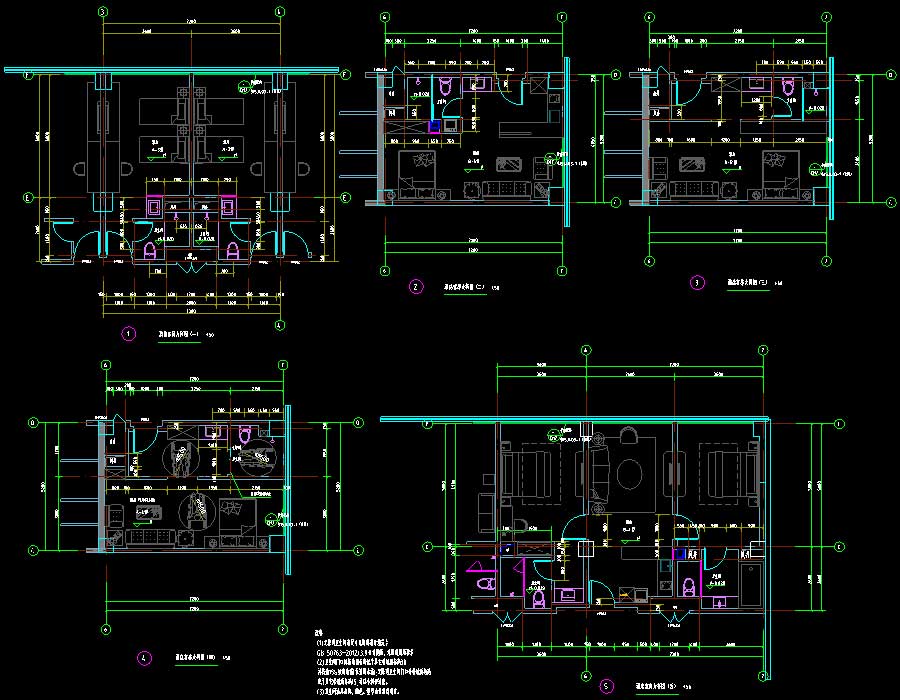

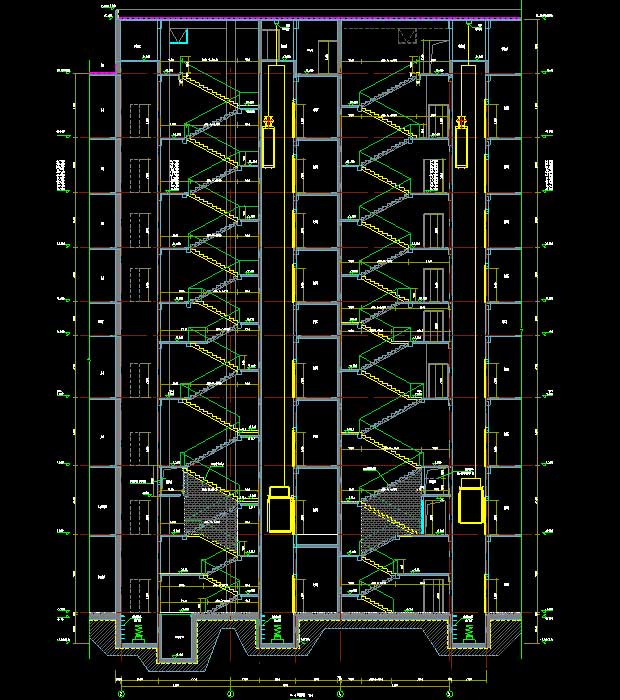

说明:某高层酒店全专业施工图,分别为5#、14#楼,抗震设防烈度为7度,主要结构形式为框架/框剪结构。其中5#规划建筑高度为77.53米,地上层数18层,地下层数为1层,建筑面积为19844.77平方米;14#规划建筑高度为23.95米,地上层数6层,地下层数为1层,建筑面积为5167.24平方米。图纸内容含:建筑说明,建筑无障碍设计说明专篇,绿色专篇,总平面图,平面图,立面图,剖面图,楼梯、卫生间、酒店客房大样图,核心筒大样图,通用节点大样图,构架上太阳能布置图,门窗详图;给排水说明,室外给水设计说明,抗震支撑设计说明,气体灭火设计说明,绿色专篇,生活给水、消防给水总平面图,给排水、消火栓平面图,自动喷淋平面图,消火栓系统图,自动喷淋灭火系统原理图,生活给水系统原理图,热水系统原理图,生活污水、废水系统原理图,雨水系统图,卫生间给排水大样图,配电房气体灭火平面图;结构说明,绿色专篇,桩平面布置图,筏板结构平面布置图,地基处理平面图(深层搅拌桩),墙柱平面布置图,边缘构件详图,柱定位图,柱表,结构平面布置图,平法施工图,配筋图,楼梯大样图;电气说明,集中控制型消防应急照明和疏散指示系统设计说明,电气节能设计专篇,配电干线系统图,配电系统图,火灾自动报警及联动说明,电气火灾监控系统图,消防电源监控系统图,防火门监控系统图,火灾自动报警系统图,干线平面图,照明平面图,火灾自动报警平面图,屋顶层防雷平面图;暖通说明,绿色设计专篇,暖通抗震设计专篇,地下一层楼梯间正压送风机房平面图,通风防排烟平面图,标高构架平面图,防烟排烟系统示意图,排风新风系统示意图等等。专业包括建筑、结构、给排水、电气、采暖通风。
