19层高层医疗综合楼多专业施工图3710320114文件大小:241.67M推荐人:x西红柿图纸张数:280张所属分类:多类专业所含专业:建筑、结构、暖通
分 享
下  载
建筑面积:157243㎡地上层数:19层建筑高度:79.9m地下层数:1层高度类别:高层图纸深度:施工项目地址:安徽省设计时间:2016建筑风格:现代效果图:无

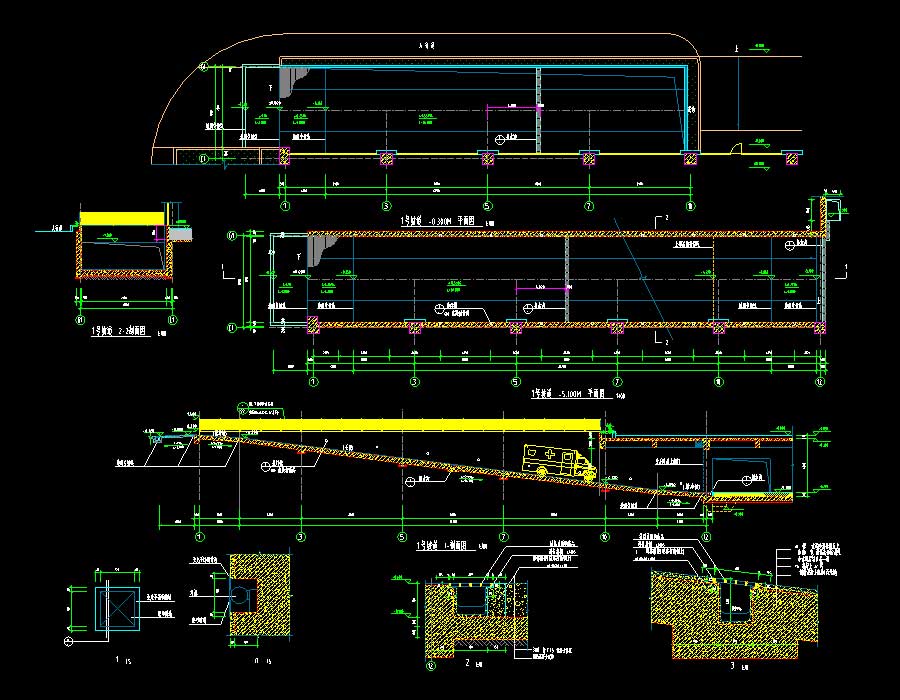

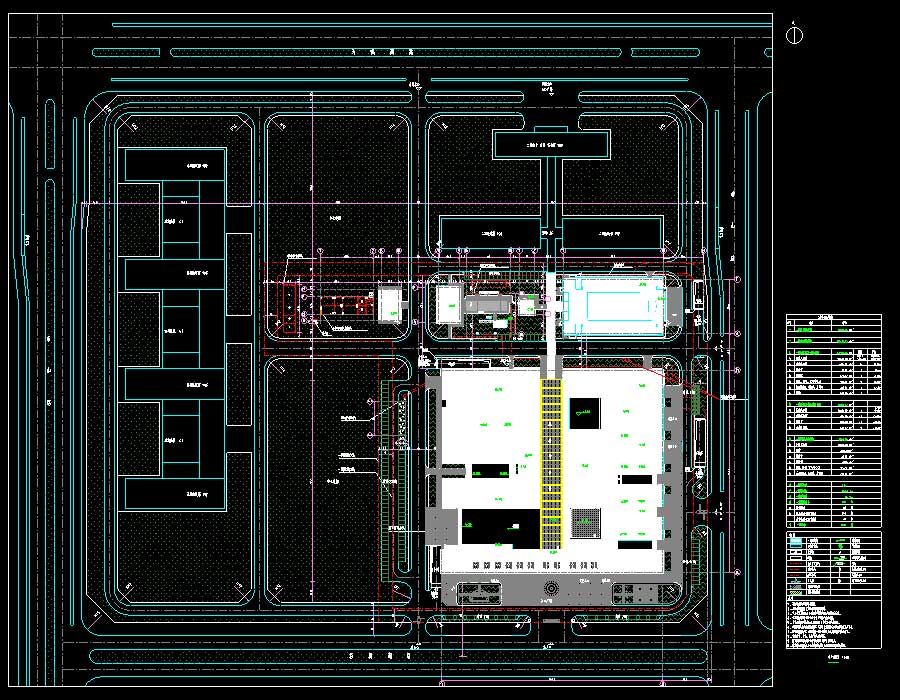

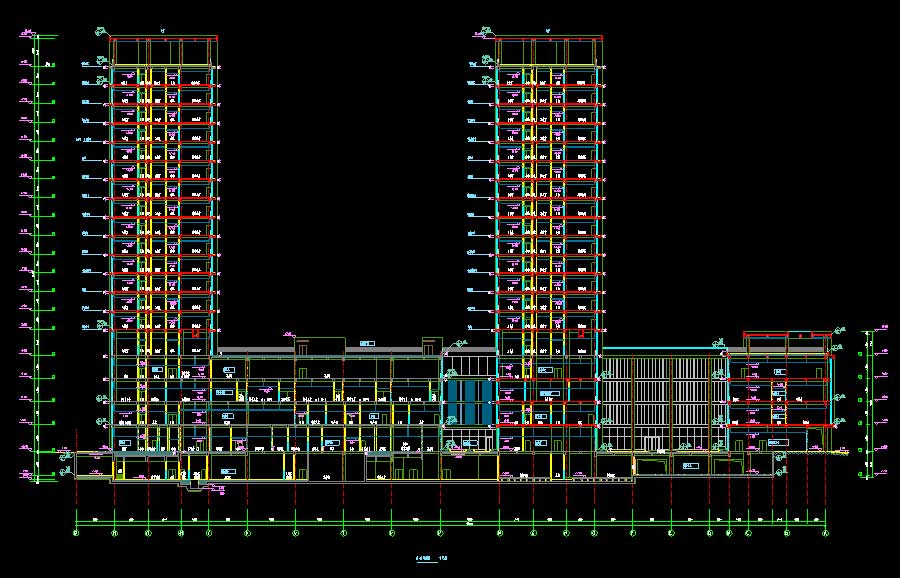

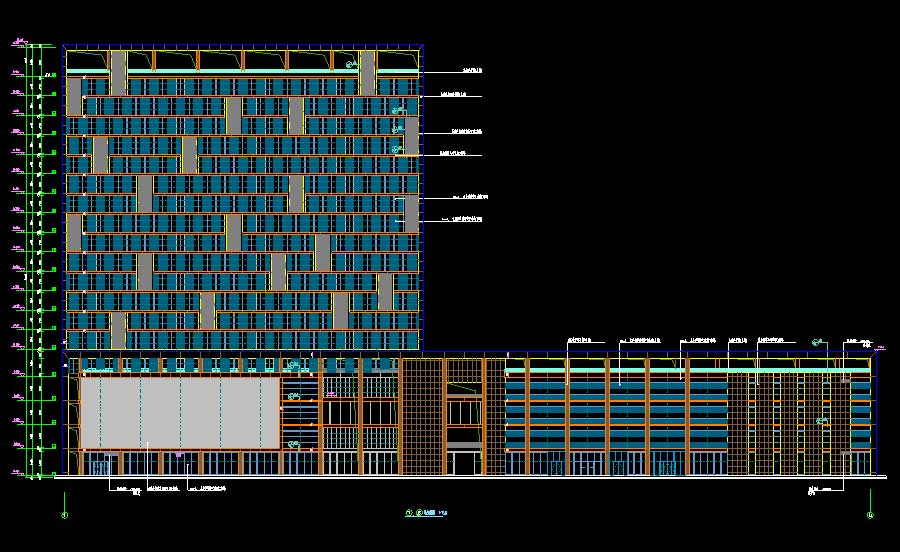

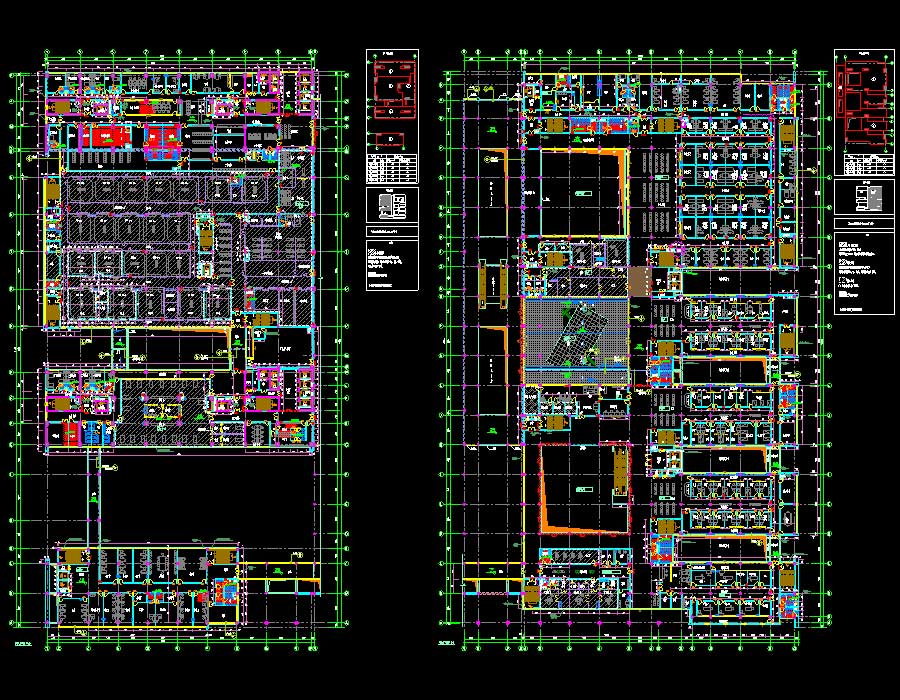

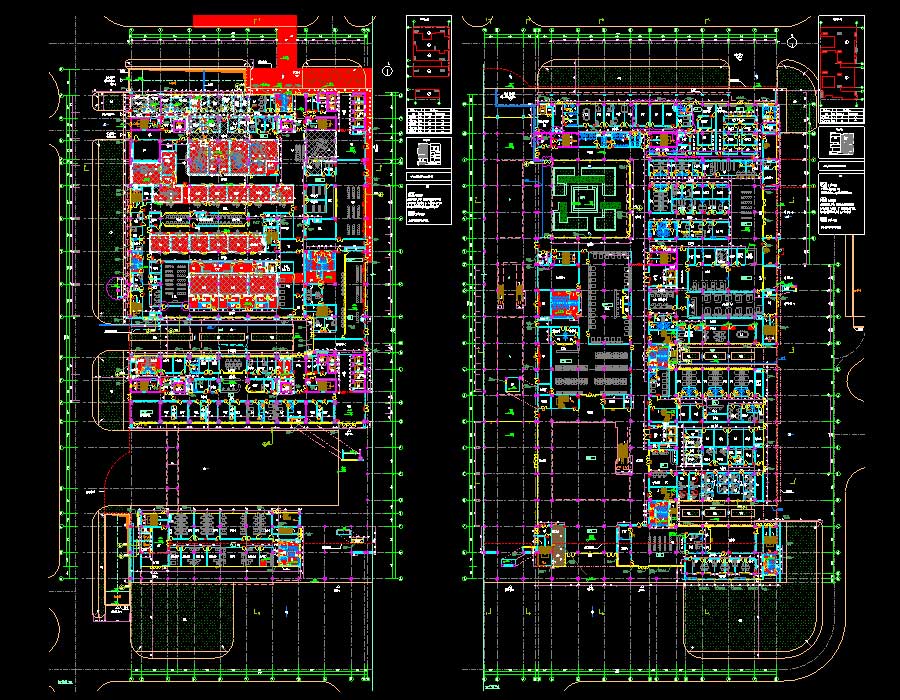

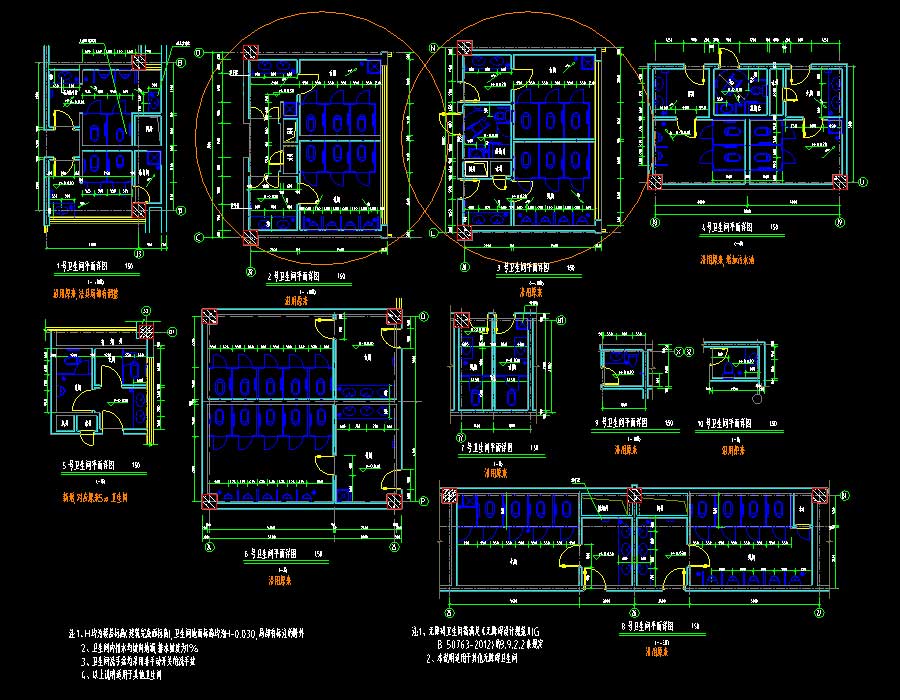

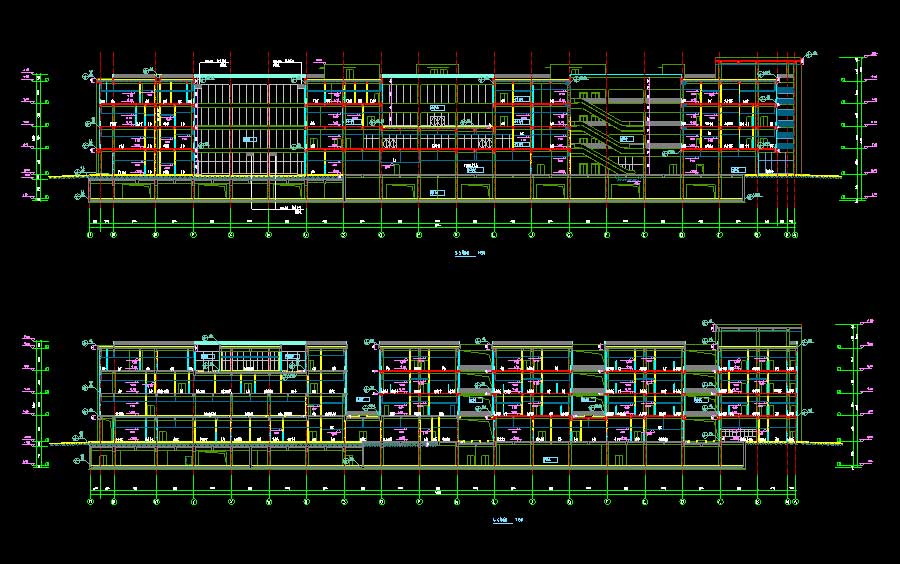

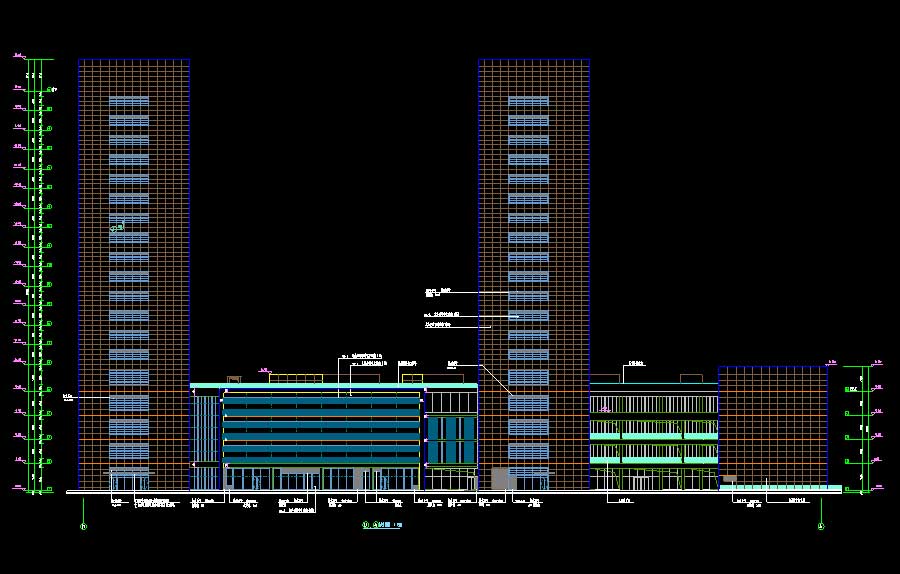

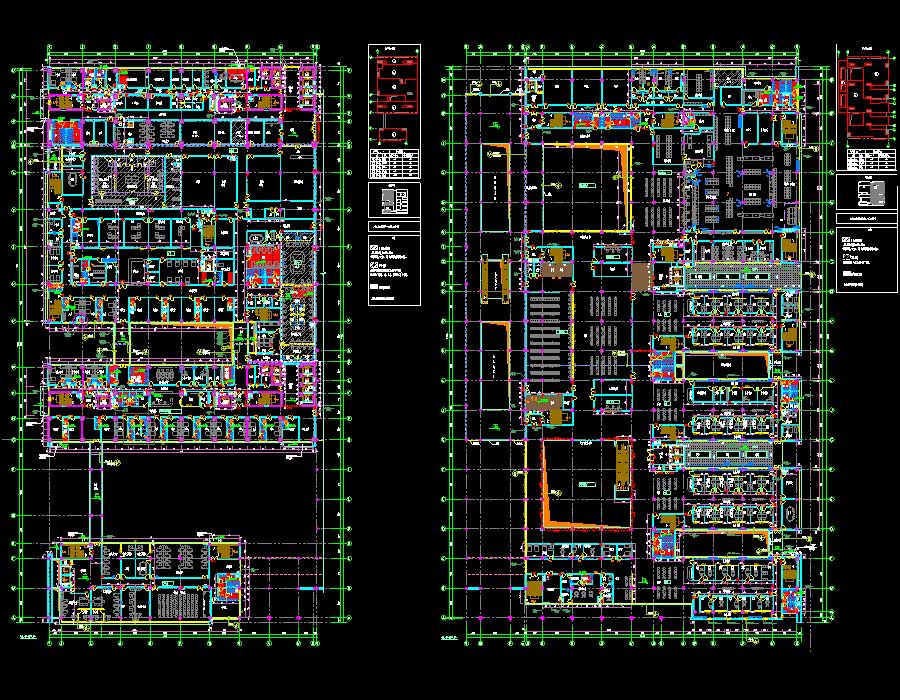

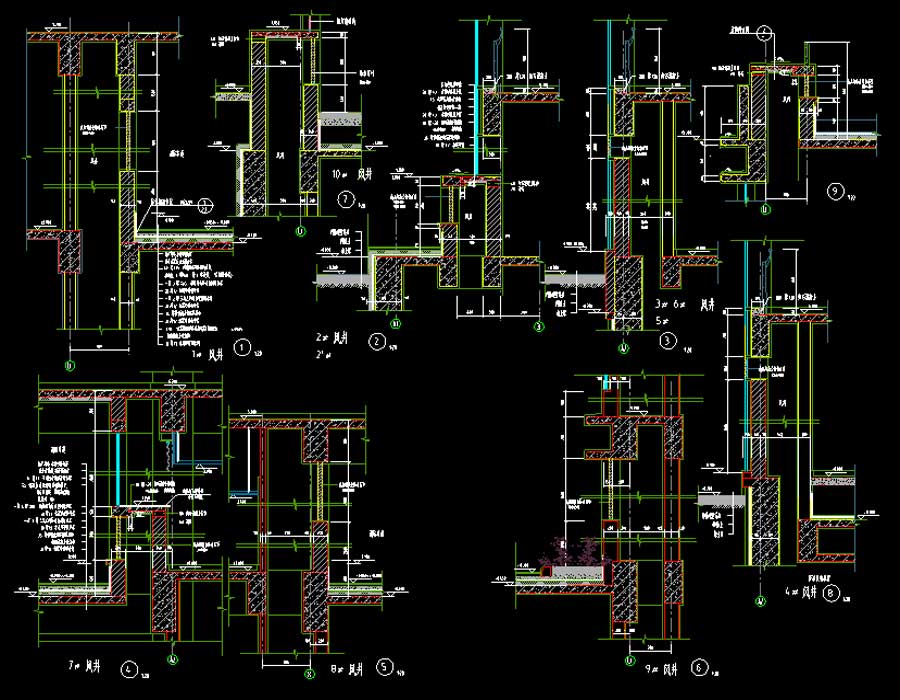

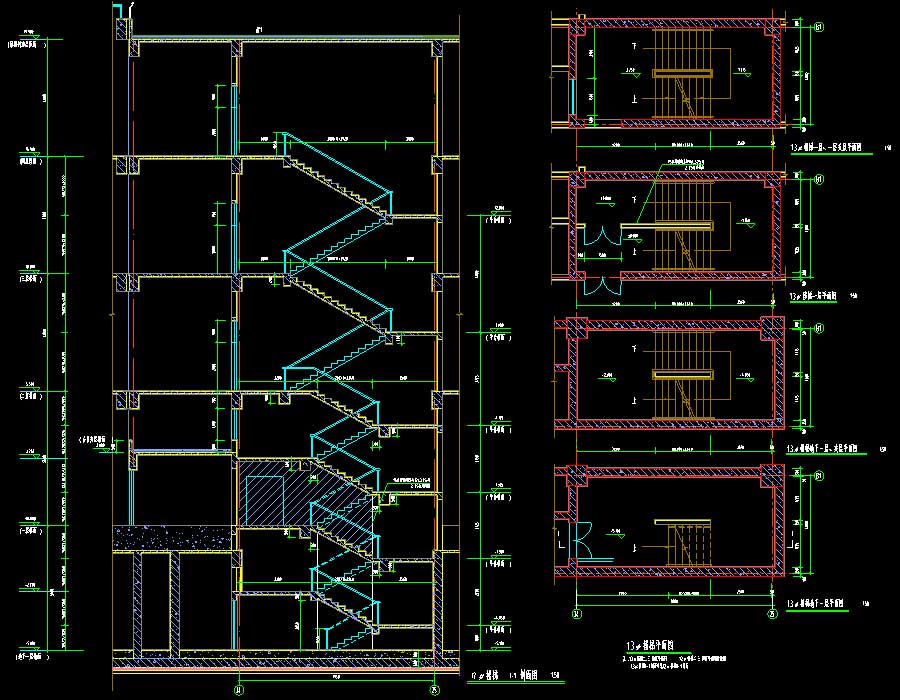

说明:某高层医疗综合楼多专业施工图,抗震设防烈度为7度,主要结构形式为钢筋混凝土框架、剪力墙结构,建筑高度为79.9米,地上层数19层,地下层数为1层,总建筑面积为157243平方米。医院总床数约1000床,设计门诊量(人次/日)为800。图纸内容含:建筑说明,建筑防火设计说明,环保及室内环境污染控制设计说明,建筑节能设计说明,总平面图,总平面定位图,总平面竖向图,总平面消防流线图,平面图,立面图,剖面图,楼梯详图,交通核电梯井道平面图,交通核剖面图,电梯详图,自动扶梯详图,坡道详图,卫生间详图,总平面道路详图与构造,水池水泵房详图,配电室详图,空调制冷机房详图,墙身节点详图,立面窗分格图;结构说明,梁柱墙平法补充及调整,人防结构设计总说明,CFG桩平面布置图预应力砼管桩详图,结构平面图,柱平面定位图,基础表,柱表详图,地下室详图,人防地下室分区平面图,防护单元详图,战时物资库详图,人防门框墙图,人防墙体图,平法施工图,坡道详图,配筋平面图,节点详图,楼梯平面图;暖通说明,空调通风系统平面图,空调水系统平面图,防排烟系统平面图,空调水系统原理图,防排烟系统示意图,制冷机房管道布置平面图,制冷机房设备布置平面图,制冷机房剖面图,冷却塔管道平面布置图、设备布置平面图、剖面图,空调通风设备安装示意图,换热间大样图等等。专业包括建筑、结构、采暖通风。
