某拆迁安置房全专业施工图3509780110文件大小:173.69M推荐人:老亚瑟图纸张数:602张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:1978.13,3105.41,3417.35,3105.41,2957.58,4665.94㎡地上层数:6层建筑高度:18.3m地下层数:1层高度类别:多层图纸深度:施工项目地址:江苏省设计时间:2016建筑风格:现代效果图:无

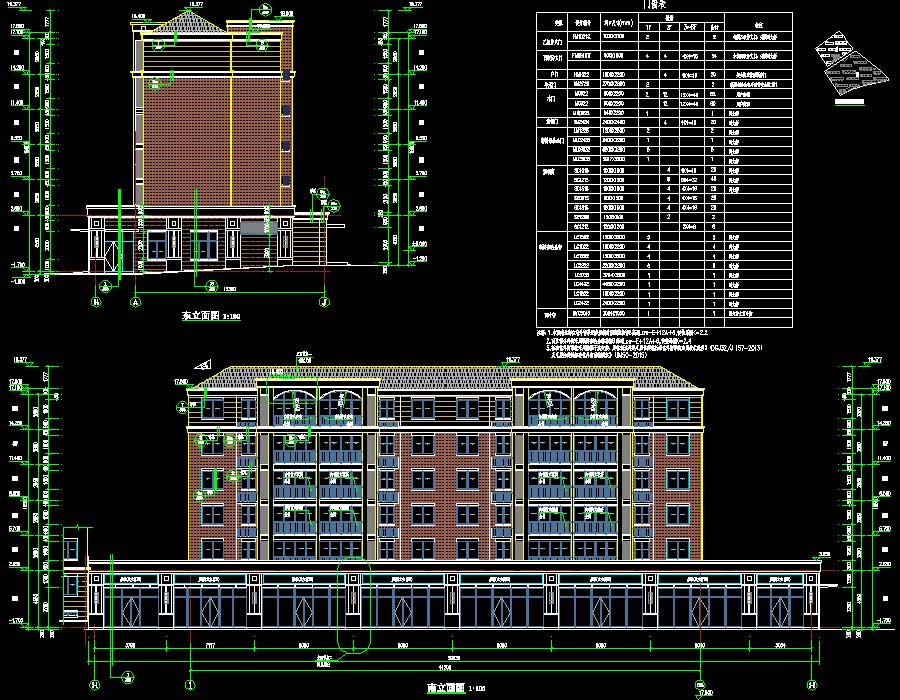

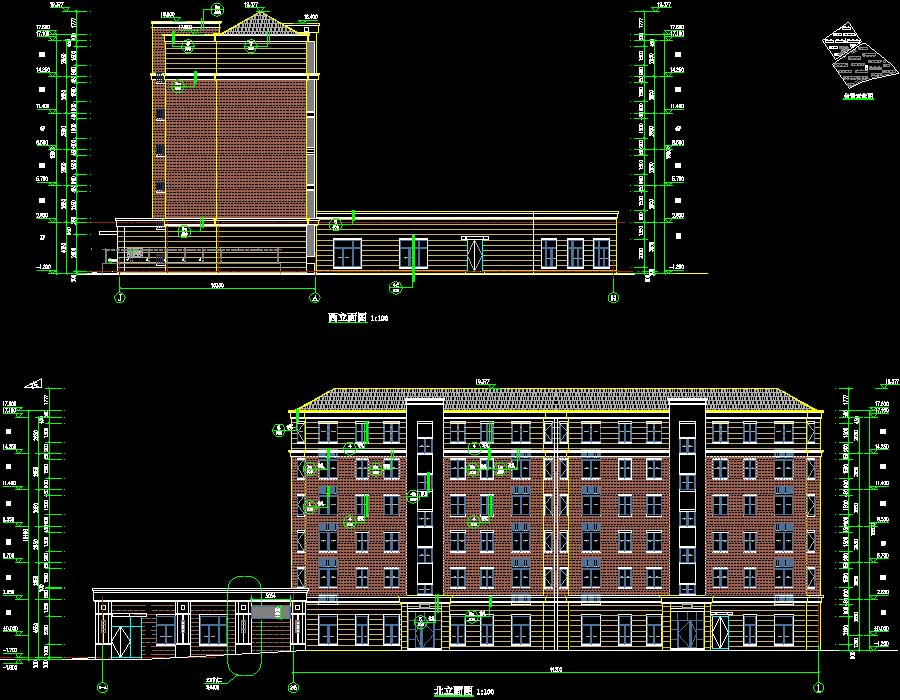

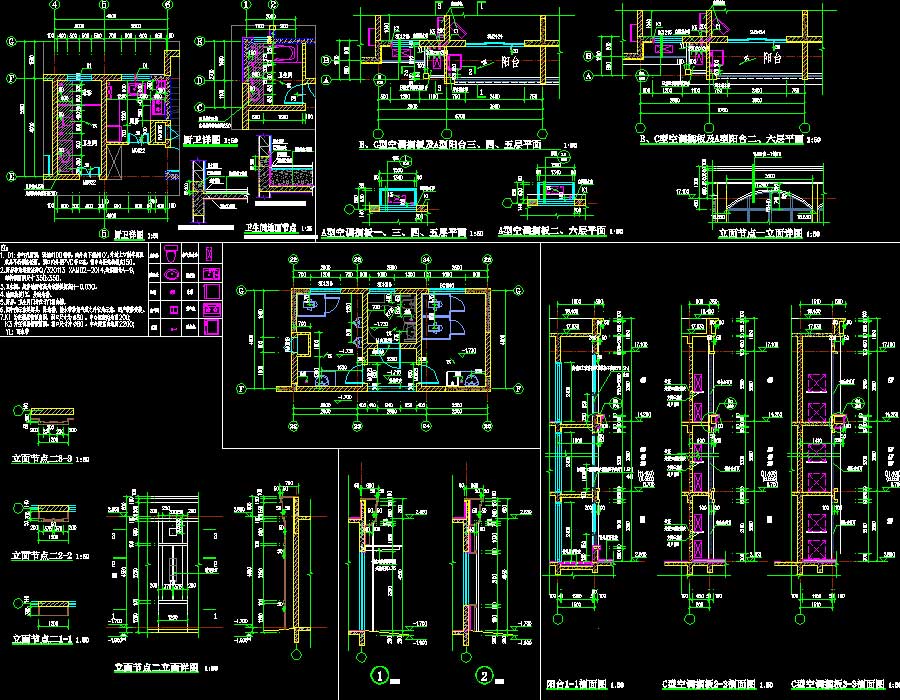

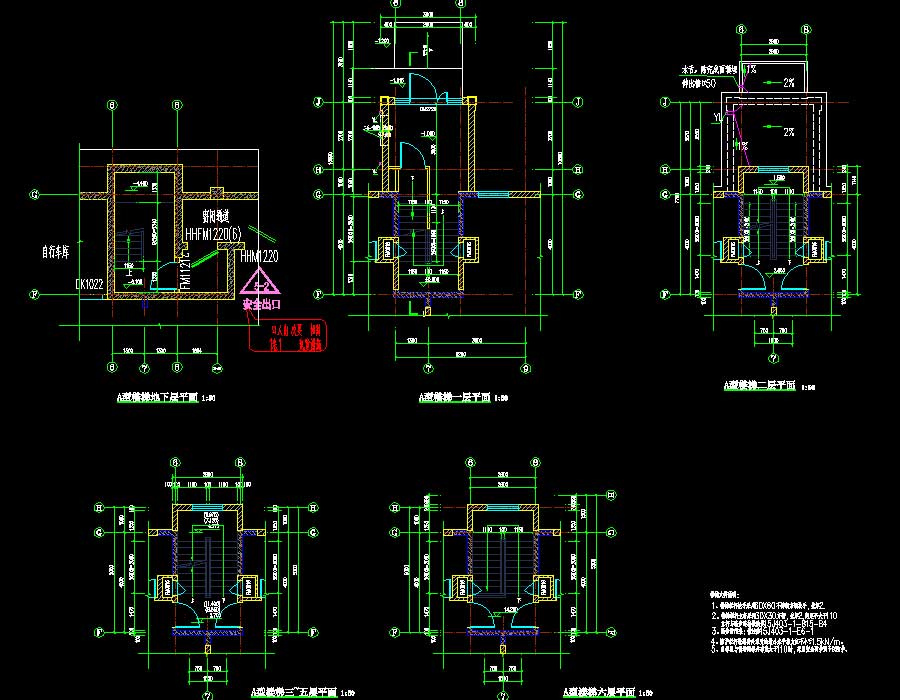

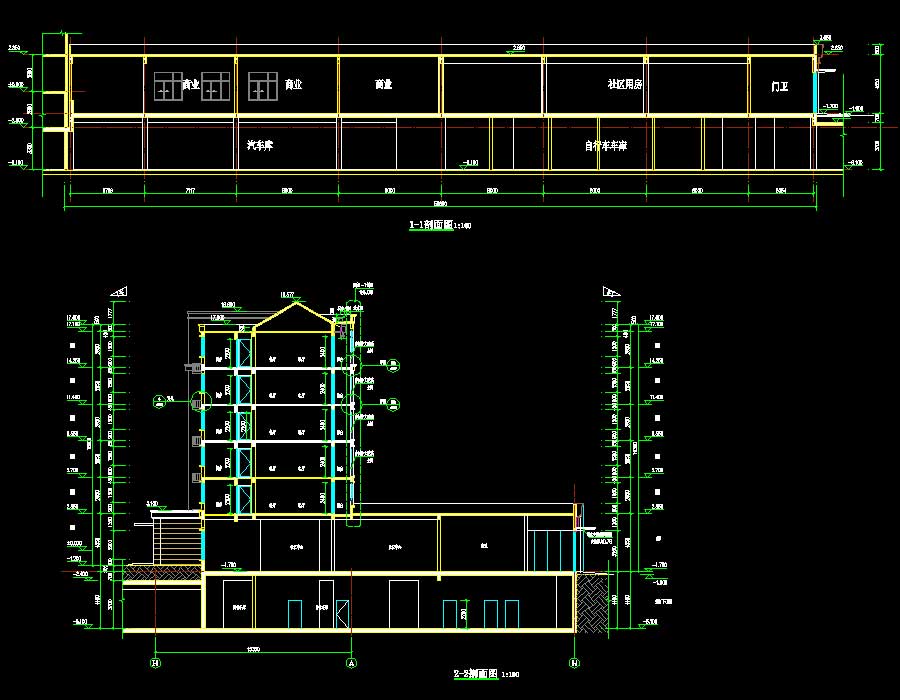

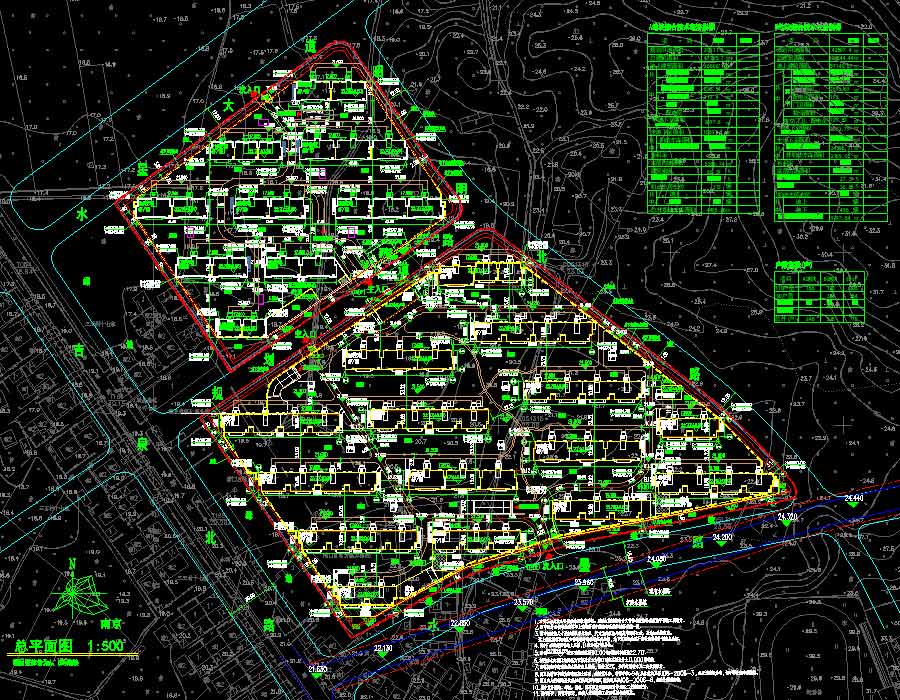

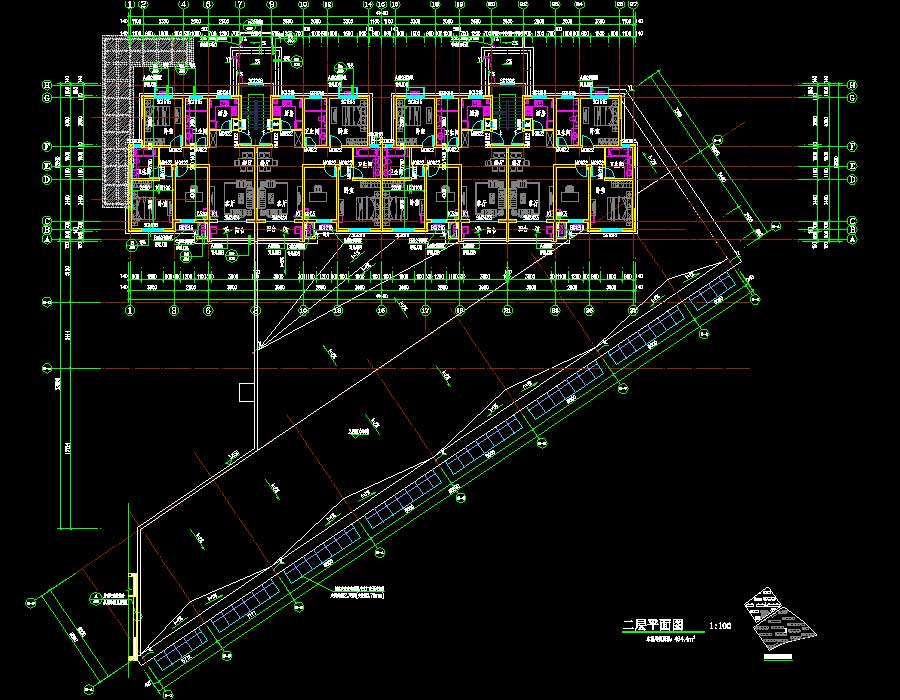

说明:该项目为某拆迁安置房A地块16#~24#住宅楼及物业楼、地下室建筑、结构、电气、给排水、人防暖通专业施工图,总建筑高度:18.3米,建筑层数:地上6层,地下1层,其中16~18#、20~24#住宅楼设有夹层,且为剪力墙结构,19#住宅楼结构形式为框架剪力墙结构;建筑面积分别为:16#住宅楼1978.13平方米,17、18#住宅楼3105.41平方米,19#住宅楼3417.35平方米,20、24#住宅楼3105.41平方米,21#住宅楼2957.58平方米,22、23#住宅楼4665.94平方米。图纸内容含:建筑专业,建筑施工图设计说明、工程做法表、居住建筑施工图绿色设计专篇(建筑)、公共建筑施工图绿色设计专篇(建筑)、总平面图、自行车库夹层平面图、建筑层平面图、立面图、剖面图、楼梯大样图、厨卫、自行车坡道详图、墙身详图、零星节点、门窗详图、地下室施工图设计说明、门窗统计表、工程做法表、平战转换设计说明、总平面图、平面图、地下室剖面图、汽车坡道大样、口部楼梯大样图、防火分区安全出口楼梯大样图、移动电站口部大样图、自行车坡道大样图、防护单元战时干厕大样图、集水井大样图、施工节点详图、地下室屋顶平面图;结构专业,结构施工图设计总说明、剪力墙及框架柱平法配筋图、梁、板配筋图、楼梯详图、地下室结构设计说明、人防结构设计总说明、地下车库框架柱、剪力墙配筋图、剪力墙详图、口部大样图、风井出地面做法、人防详图、地下室外墙墙体大样、采光井墙体大样、非人防区出地面风井详图、地下车库顶平面布置图、地下车库顶梁平法配筋图、地下车库顶板配筋图、楼梯详图、汽车坡道详图、住宅半地下室自行车坡道详图;电气专业,电气设计说明、居住建筑施工图绿色设计专篇(电气)、弱电系统图、配电箱详图、主要设备材料表、夹层、各楼层照明平面图、配电平面图、弱电平面图、防雷平面图、地下室电气设计说明、居住建筑施工图绿色设计专篇(电气)、配电干线图、火灾自动报警及联动控制系统图、火灾漏电报警系统图、消防设备电源监控系统图、主要设备材料表、防火门监控系统图、配电箱详图、人防电气设计说明、主要设备材料表、平战转换设计说明、大样图、配电箱详图、防火门监控及弱电平面图、接地平面图、配电平面图、战时三防机配电平面图等等及给排水、人防暖通专业施工图。
