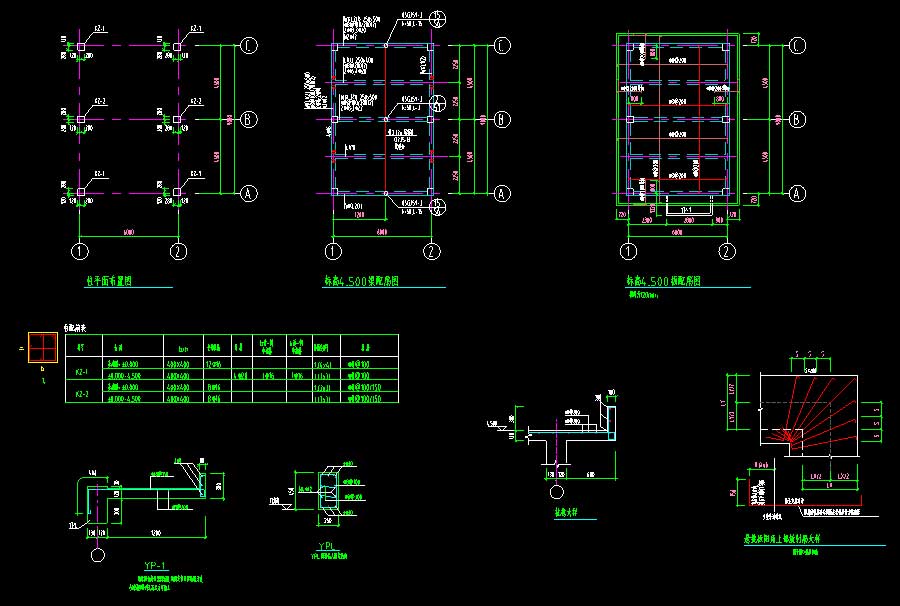

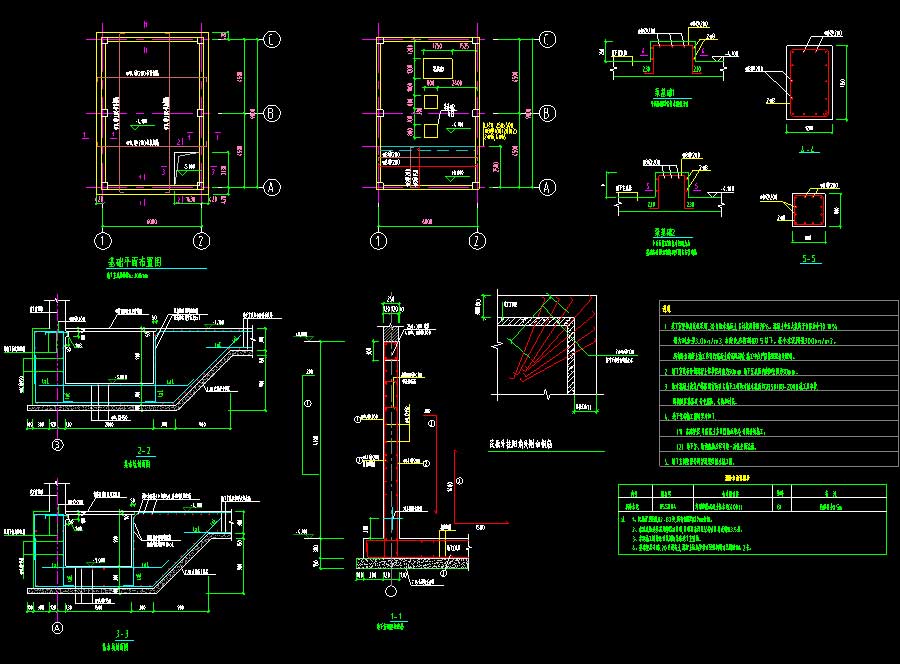

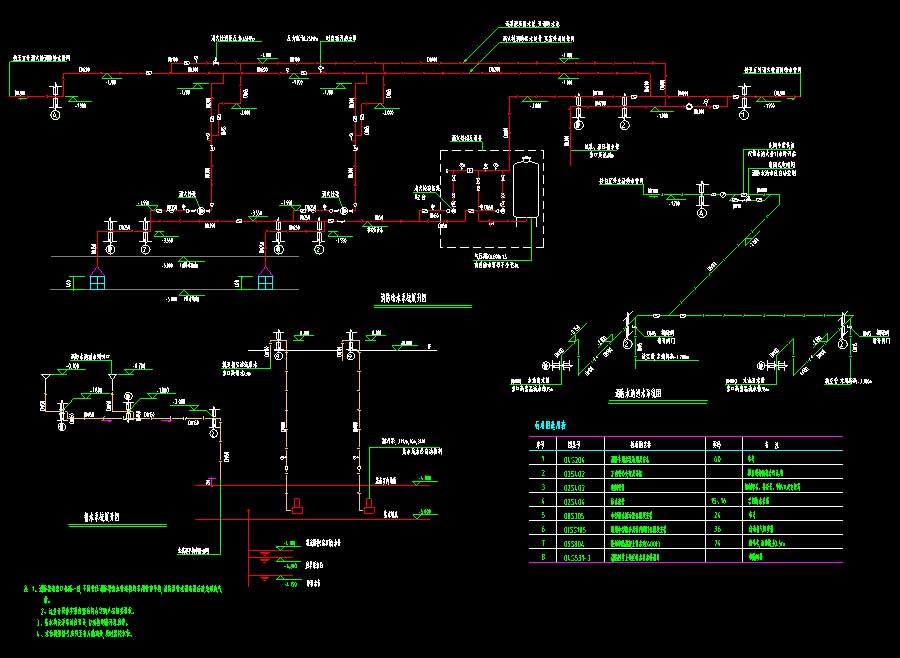

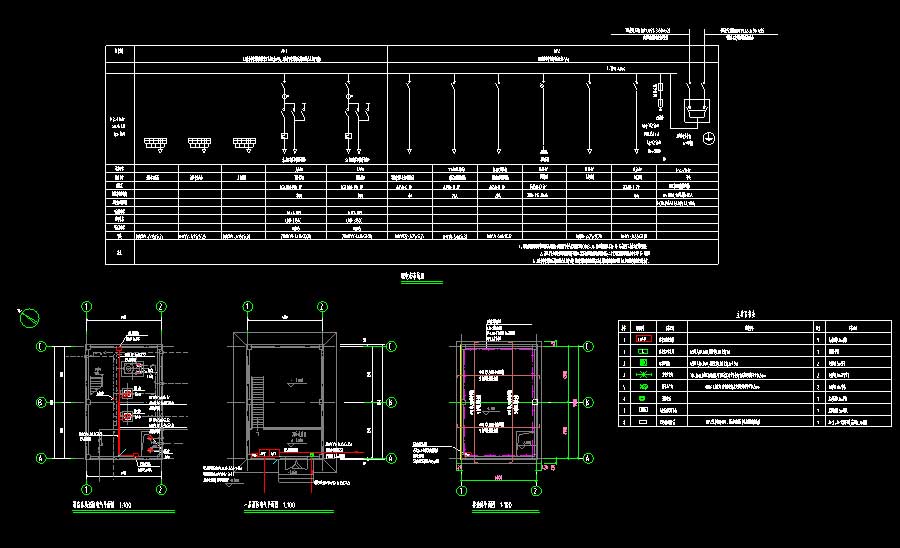

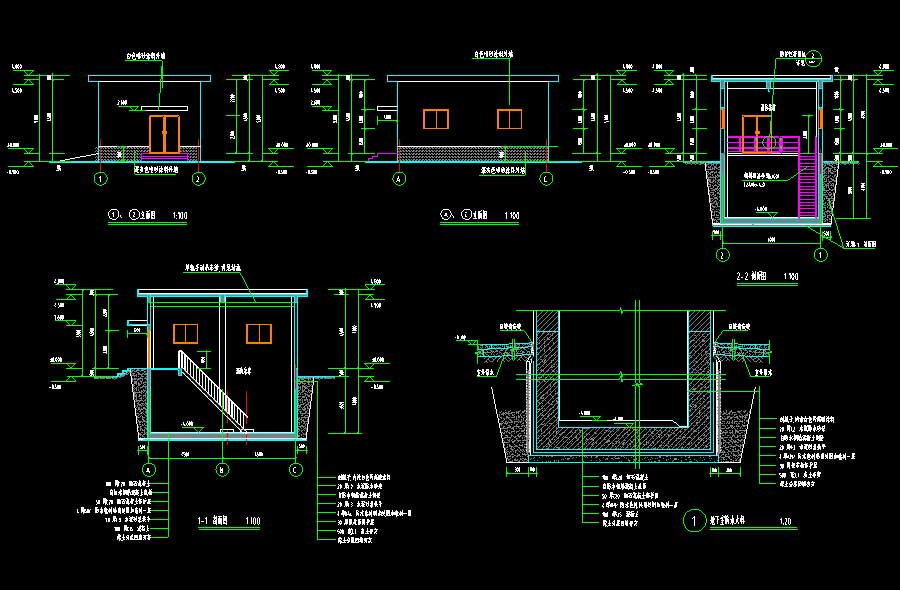

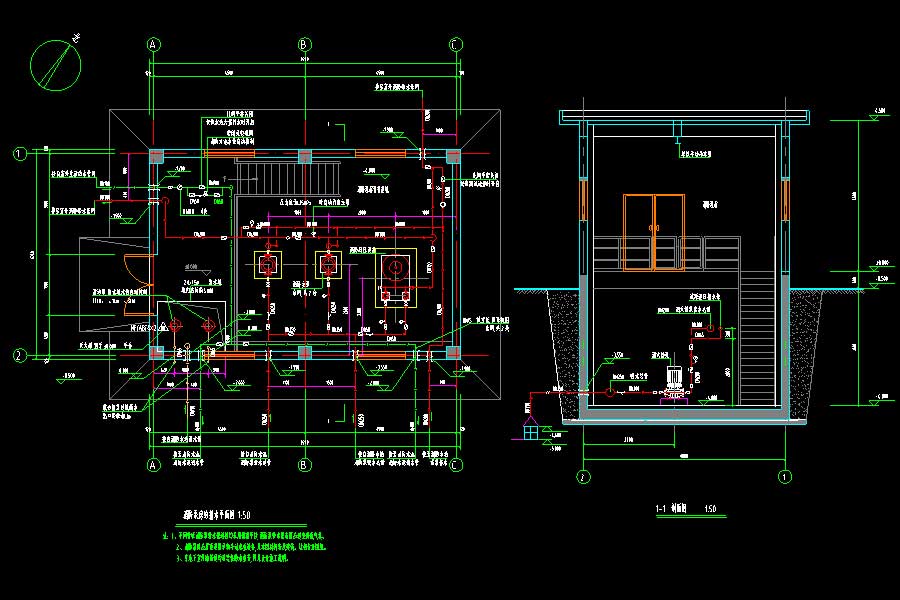

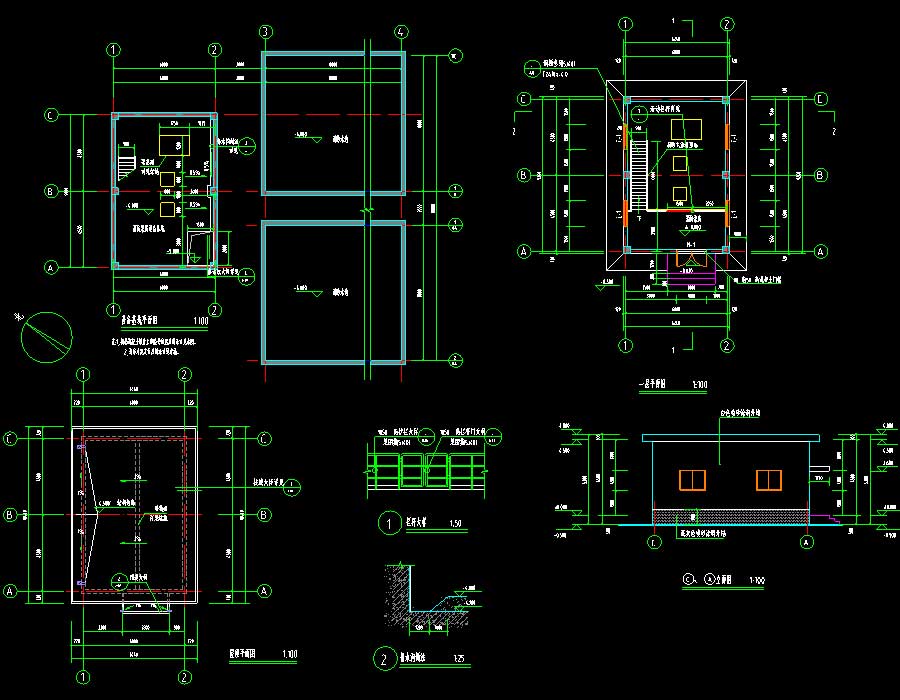

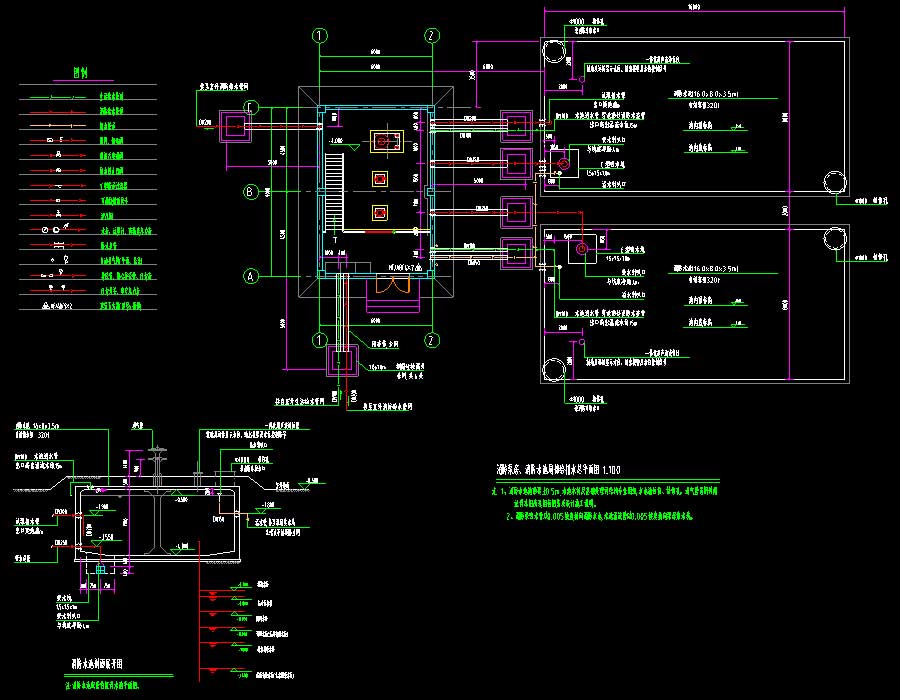

说明:某低层消防泵房、消防水池多专业施工图,抗震设防烈度为7度,主要结构形式为砌体结构,建筑高度为5米,地上层数1层,总建筑面积为57.66平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,大样图,门窗大样及详图,门窗表;给排水说明,给排水平面图、剖面图,给排水系统图,消防水池剖面展开图,消防泵房、消防水池局部给排水总平面图;结构说明,基础平面布置图,梁、板、柱施工图;电气说明,照明平面及系统图,配电柜系统图,消防电气平面图,接地体平面图,主要设备表。专业包括建筑、结构、给排水、电气。
建筑面积:57.66㎡地上层数:1层建筑高度:5m地下层数:高度类别:低层图纸深度:施工项目地址:设计时间:2018建筑风格:现代效果图:无
