建标库图纸模型 > 多类专业 > 文娱 > 3层低层高尔夫练习场全专业施工图3509481231
<< 返回列表
3层低层高尔夫练习场全专业施工图3509481231文件大小:23.59M推荐人:一根豆浆图纸张数:94张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:3104.16㎡地上层数:3层建筑高度:15.45m地下层数:1层高度类别:低层图纸深度:施工项目地址:江苏省设计时间:2018建筑风格:现代效果图:无

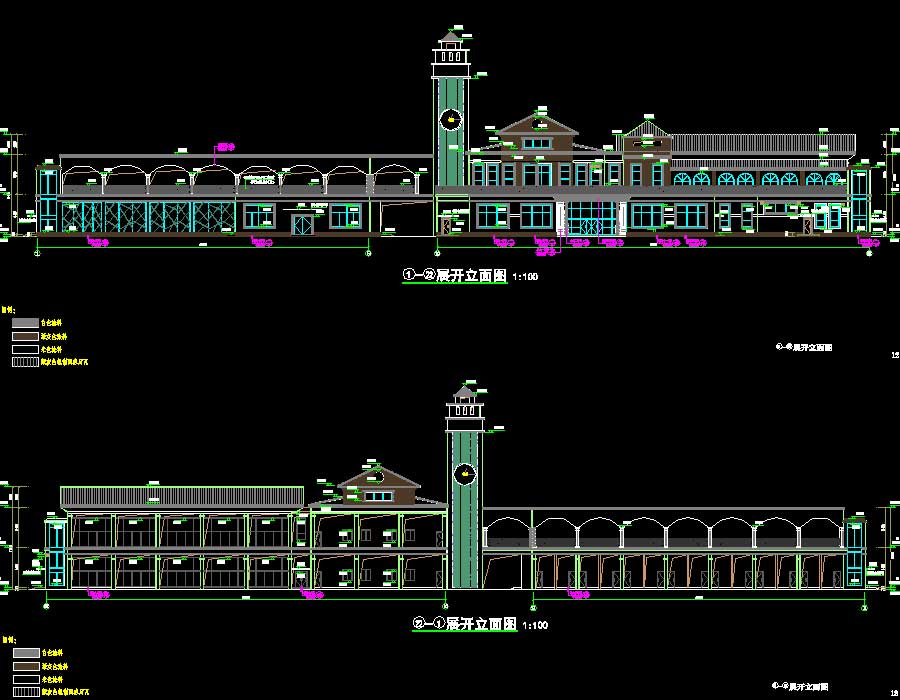

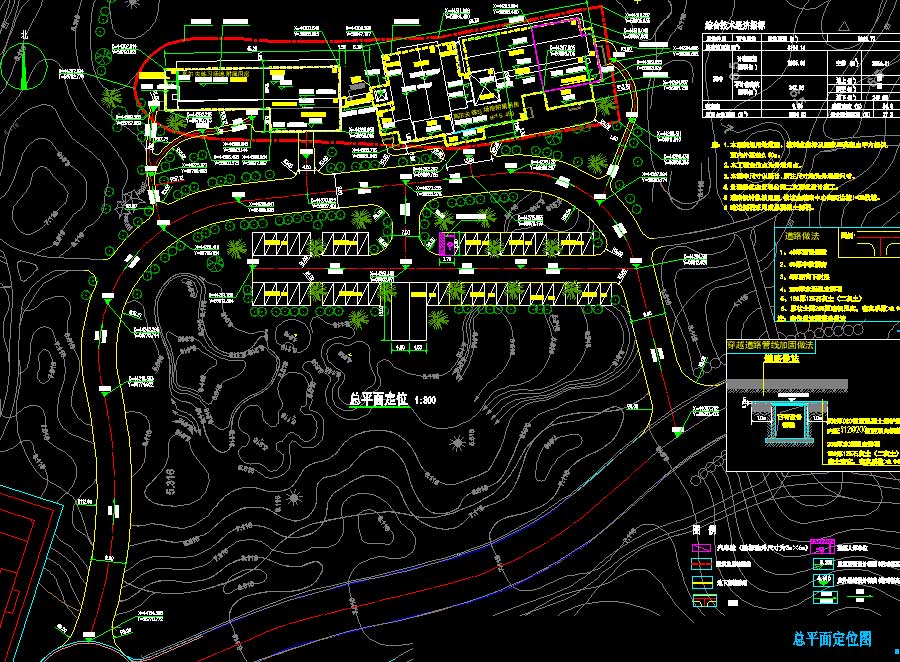

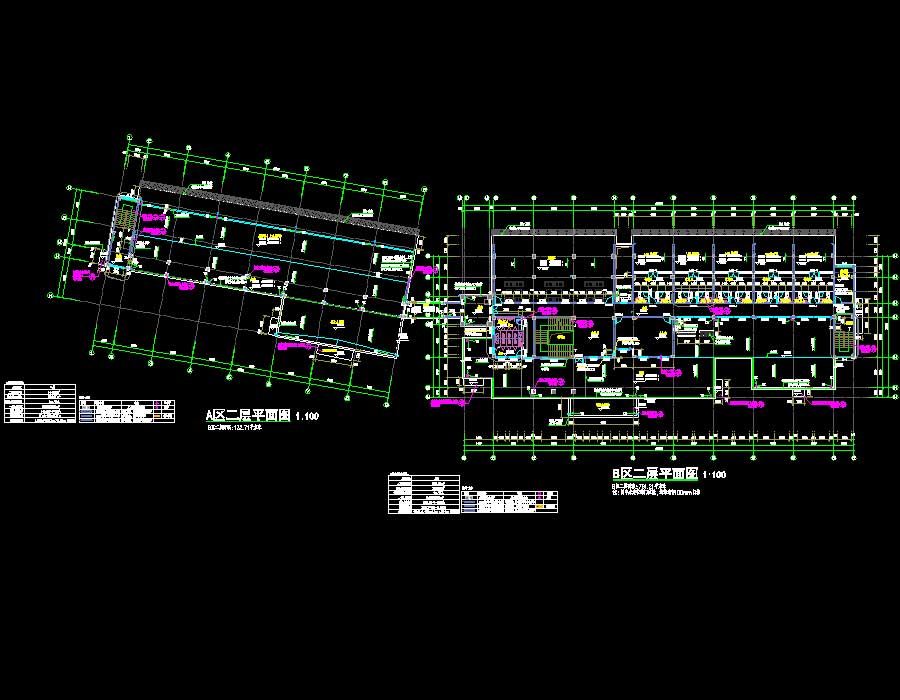

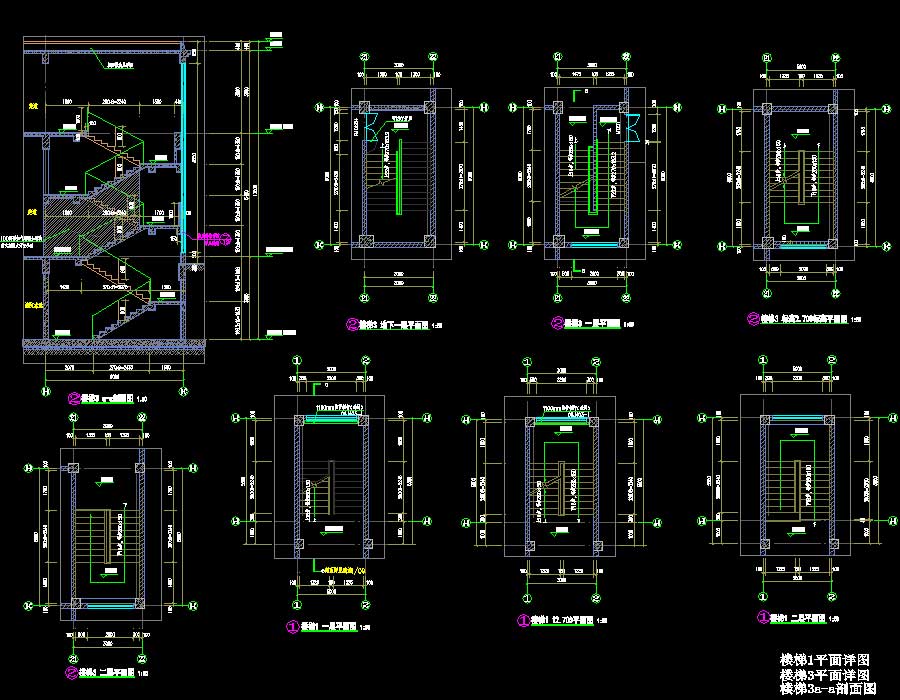

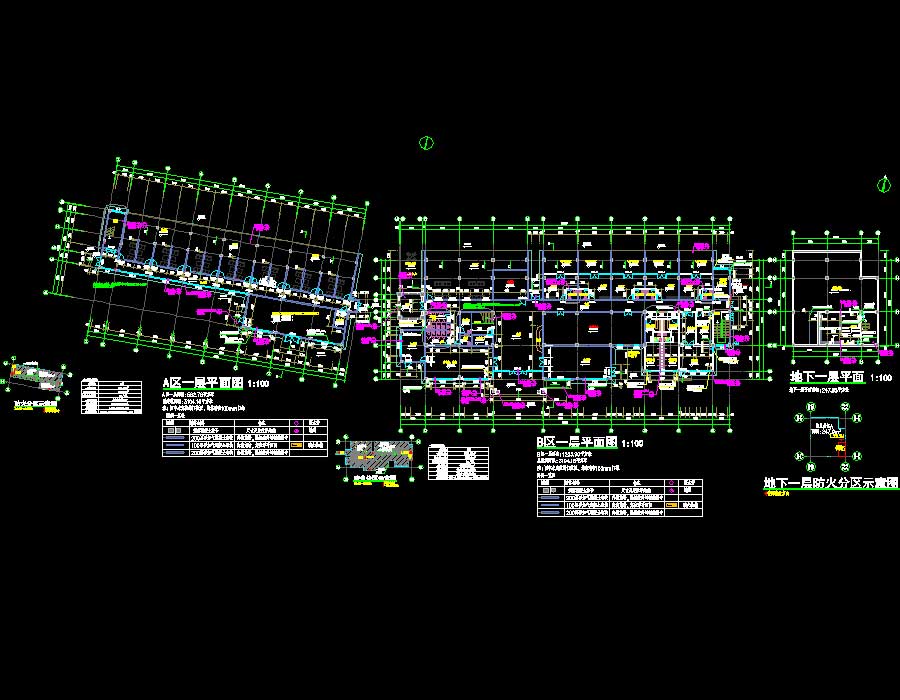

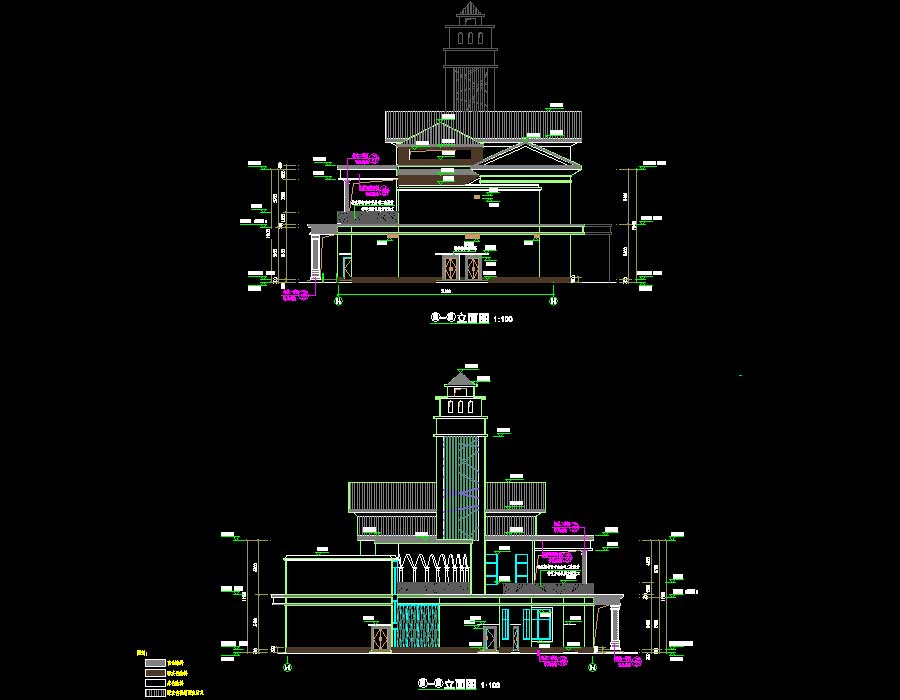

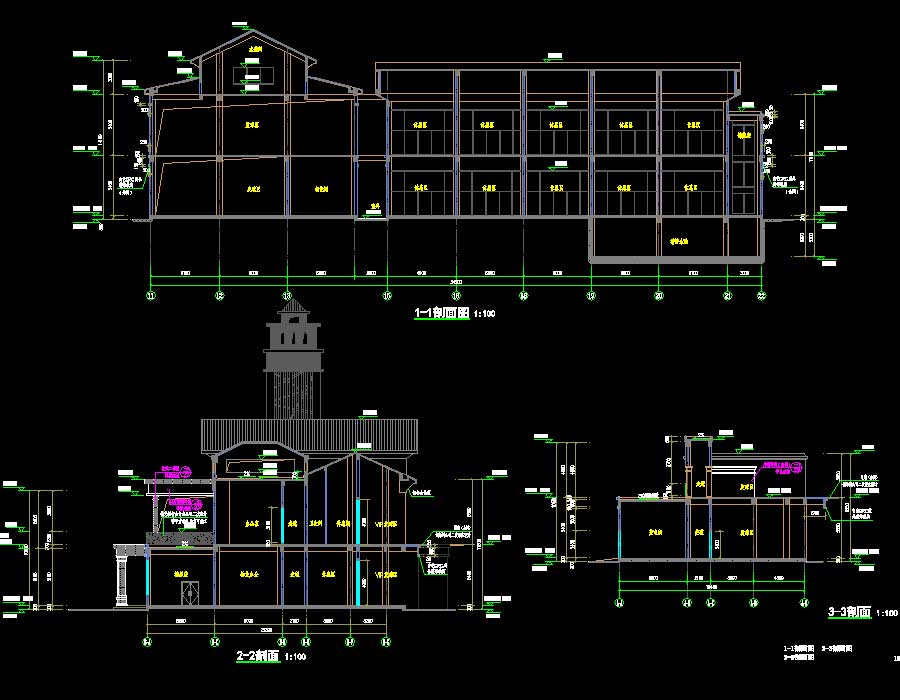

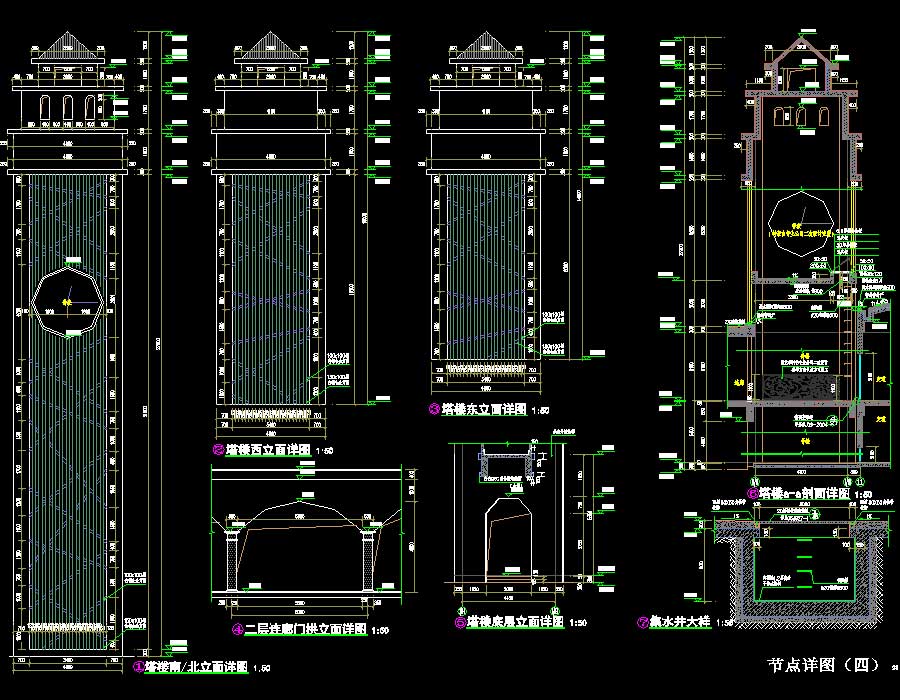

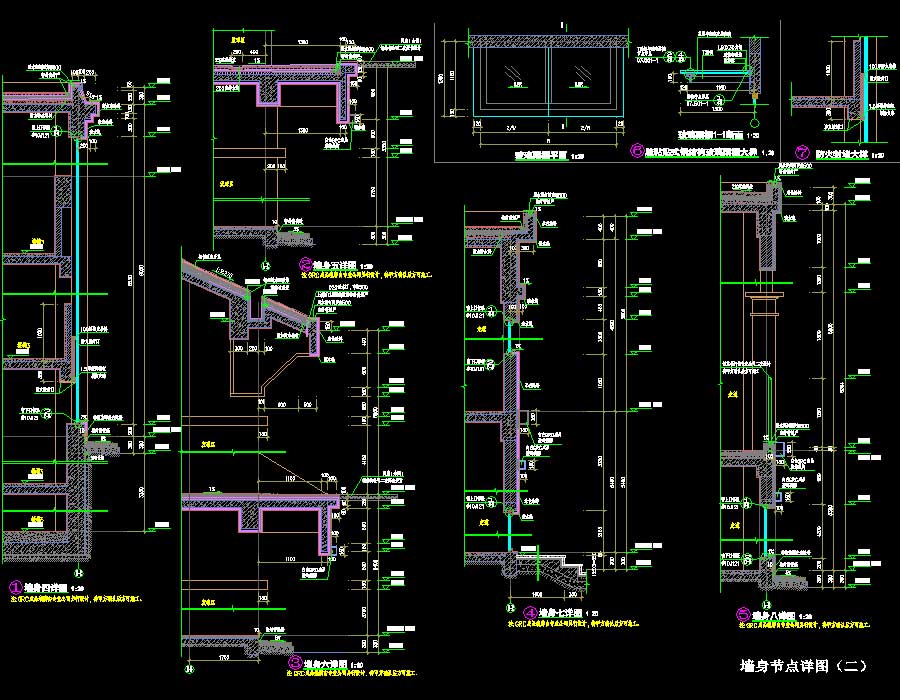

说明:该项目为某体育公园高尔夫练习场建筑、结构、电气、暖通、给排水专业施工图,总建筑面积3104.16平方米,地上2层,局部3层,地下1层,地下一层为水泵房及消防水池;地上一、二层为高尔夫练习场地附属用房;局部三层为水箱间。建筑高度为15.45米,最大建筑高度27.6米,框架结构。图纸内容含:建筑专业,建筑工程设计总说明、建筑工程做法表、建筑无障碍设计说明专篇、公共建筑施工图绿色设计专篇、总平面定位图、A区一、二、屋顶平面图、B区一、二、三层及屋顶平面图、地下一层平面图、防火分区示意图、建筑立面图、剖面图、墙身节点、卫生间大样、门窗详图、节点详图、楼梯大样图;结构专业,结构设计统一说明、平法标准构造详图变更表及补充构造详图、A区基础平面布置图、预应力管桩桩基设计说明、桩平法施工图、柱配筋选用表、结构平面图、梁平法施工图、B区基础平面布置图及配筋图、柱平法施工图、平面布置及板配筋图、梁平法施工图、平面布置及板配筋图、水箱屋面平面布置及板配筋图、水箱屋面梁平法施工图、B区钟楼施工图、楼梯详图;电气专业,电气设计说明、设备材料表、公共建筑施工图绿色设计专篇(电气)、配电系统图、照明、动力干线、接地及总电位联结平面图、强、弱电干线平面图、应急照明、插座平面图、空调配电平面图、防雷接地详图;暖通专业,暖通设计施工说明、绿色设计专篇、主要设备材料表、图例、多联式空调系统流程图、喷雾降温平面图、空调配管平面图、空调通风平面图;给排水专业,给排水设计说明、生活给水,消防给水总平面图、污水,雨水总平面图、抗震支撑设计说明、公共建筑施工图绿色设计专篇(给排水)、给水平面图、排水平面图、排水系统图、卫生间详图、消防水池、泵房详图、消防泵房管道系统图、冷水系统图、热水系统图、消火栓系统图、排水系统图。
