某地铁站结构施工图3709771226文件大小:12.75M图纸张数:64张推荐人:疯言疯语所属分类:结构专业
分 享
下  载
结构类型:框架基础类型:抗震烈度:6度抗震风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:山东省设计时间:2011

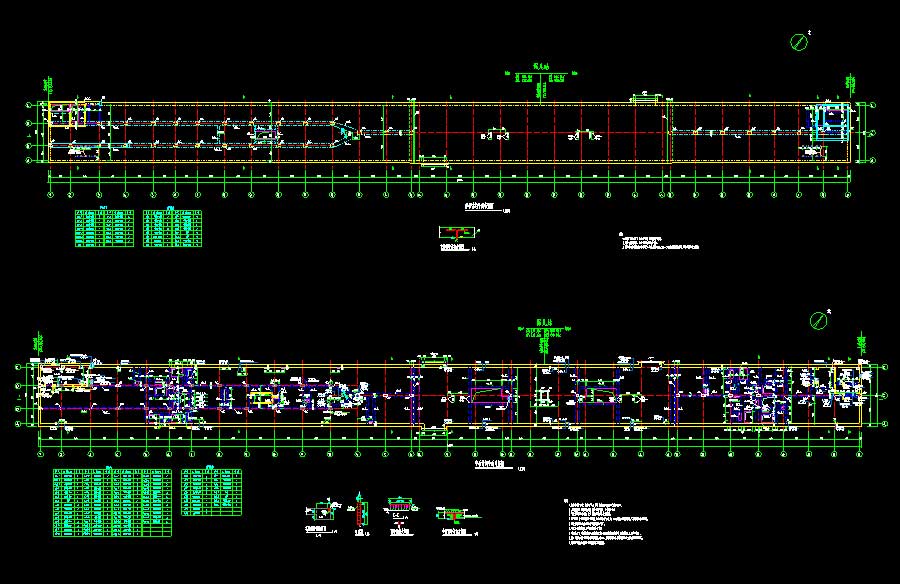

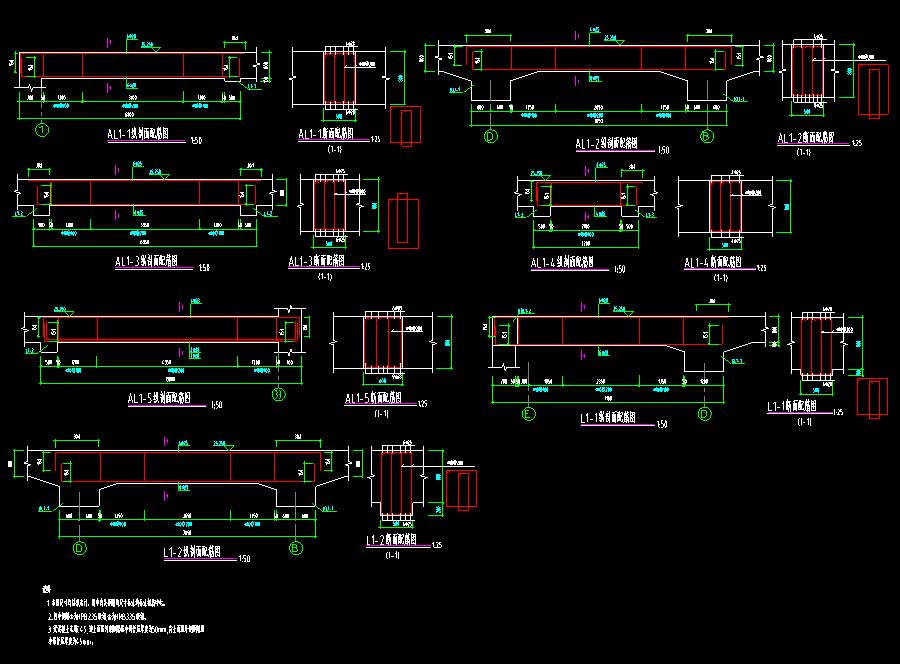

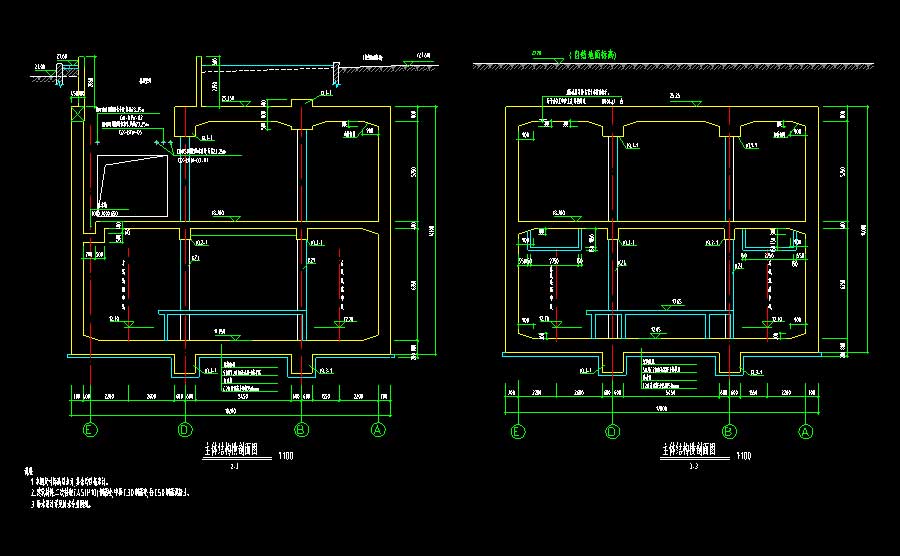

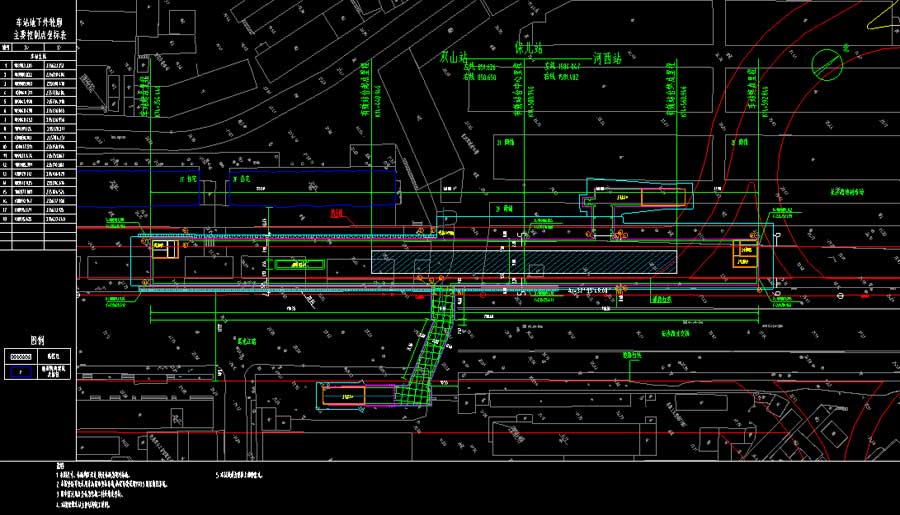

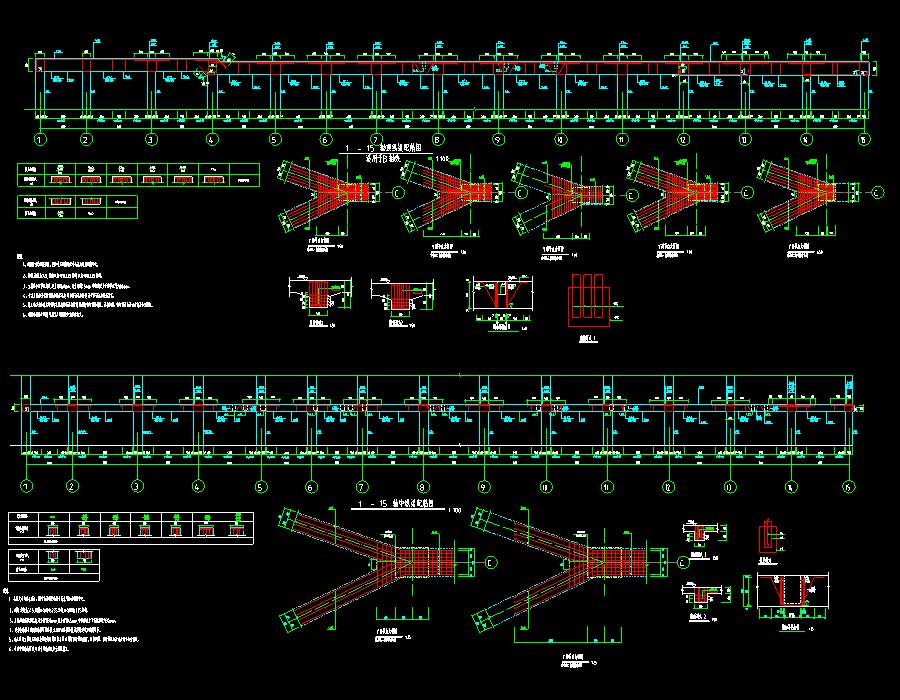

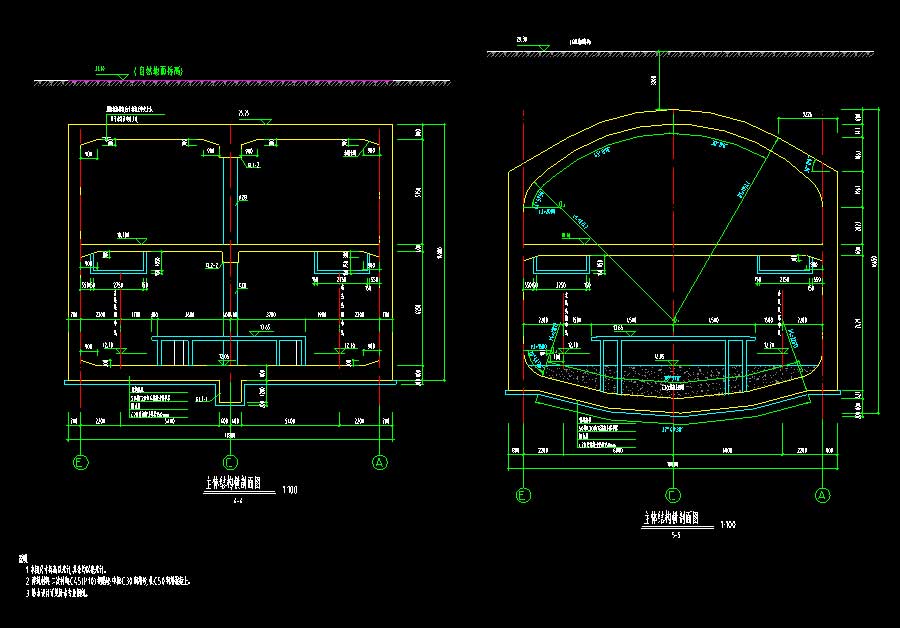

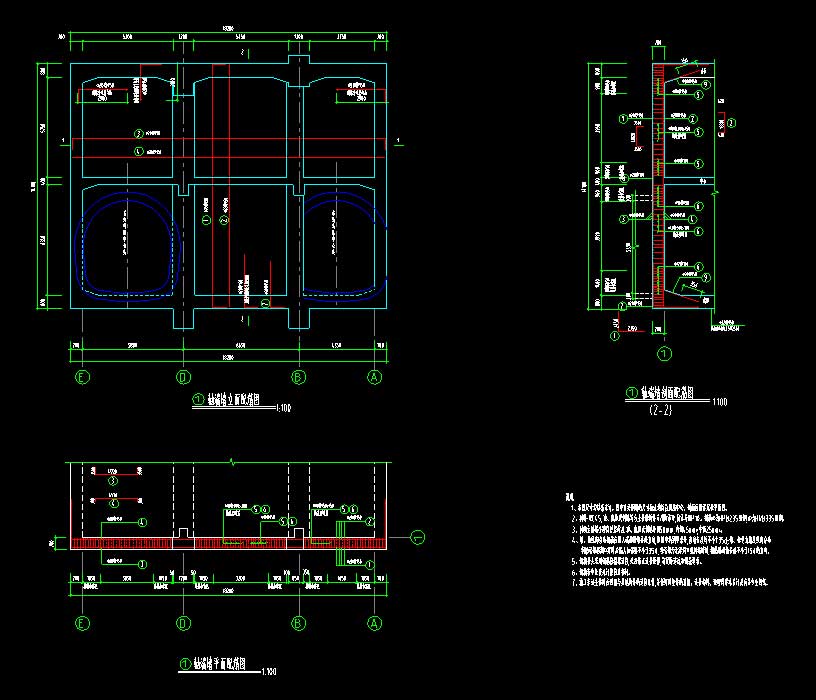

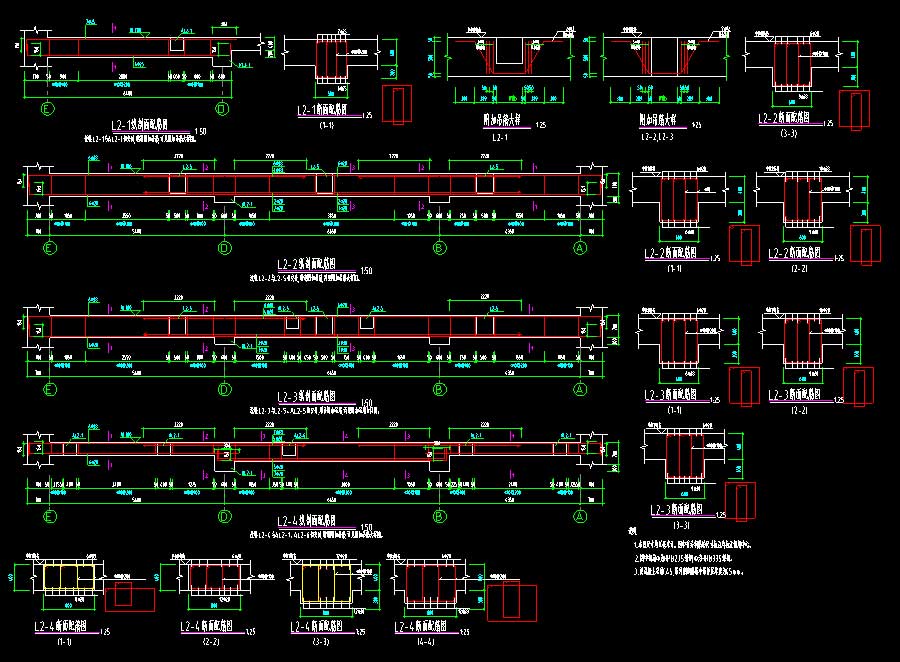

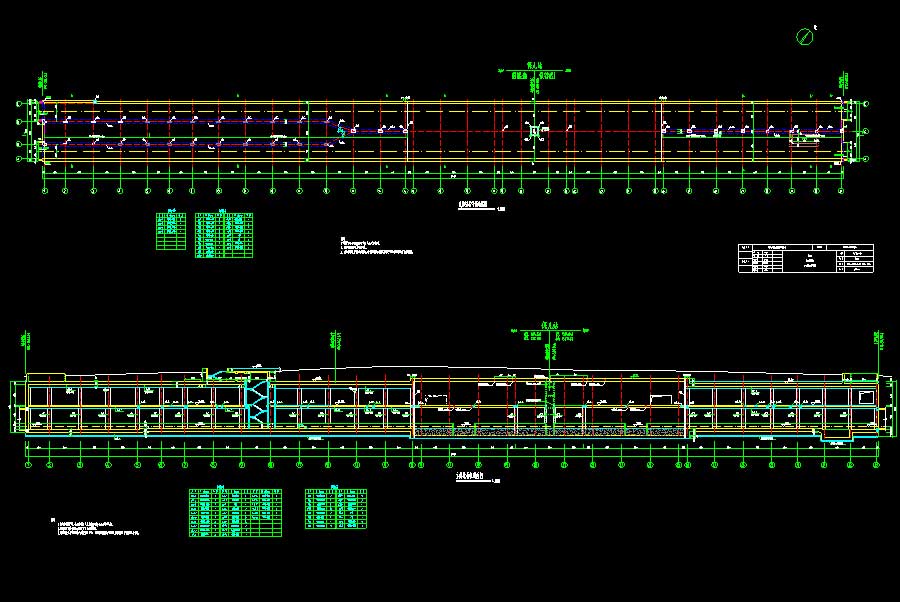

说明:某地铁站结构施工图,抗震设防烈度为6度,车站的结构型式以变形缝为界,两端为两层两跨(三跨)箱型框架结构体系,中间为单跨无柱体系。基础埋深15.70米~19.95米,顶板覆土南深北浅,最深处3.26米,最浅处0.48米。车站主体结构总长238.40米,有效站台宽度9米,有效站台长度120米。车站共设3处出入口(其中1号出入口预留)、2处风亭、1处消防专用出入口。车站主体结构采用明挖法施工,支护结构采用桩锚及放坡支护。车站除3号出入口过街通道采用暗挖法施工外,其余部分均采用明挖法施工。图纸内容含:设计说明,结构总平面图,顶板、中板、底板结构平面布置图,主体结构纵、横剖面图,横断面配筋图,中板结构平面配筋图,中板洞口加强配筋图,顶纵、中纵、底纵梁结构配筋图,小里程、大里程端端墙配筋图,顶板、中板普通梁配筋图,中板暗梁配筋图,车站柱配筋详图,小里程端、大里程端端墙区间加强环梁配筋图,风道临空墙配筋图,公共区电梯井配筋图,主体结构与出入口接口结构图,主体结构与出入口接口处加强环梁配筋图,废水池、集水坑配筋图,风道及风井出顶板墙体配筋图,消防疏散通道出顶板结构图及墙体配筋图,封端墙结构及配筋图,车站杂散电流防护图等等。
