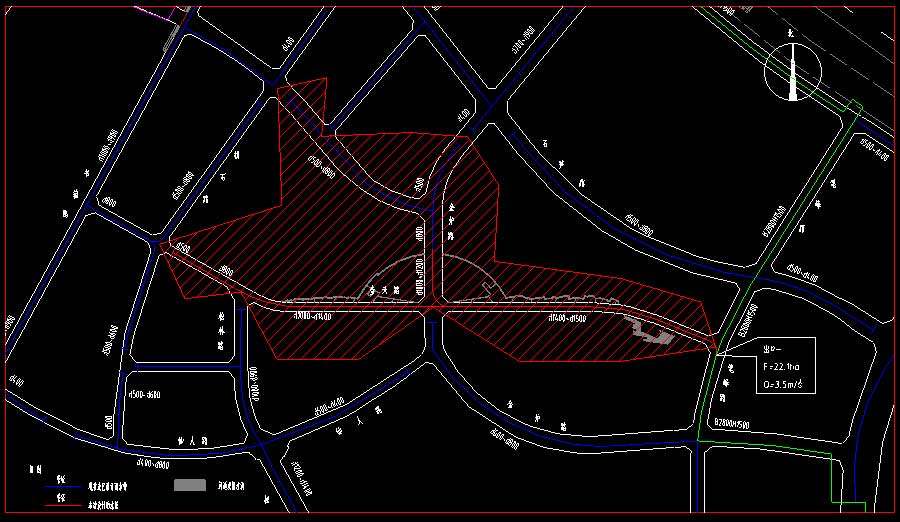

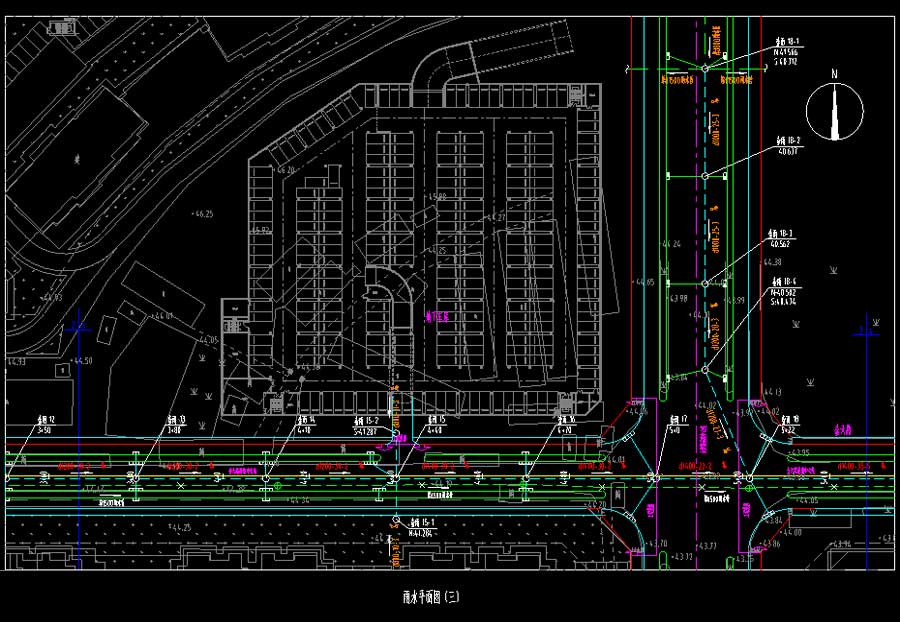

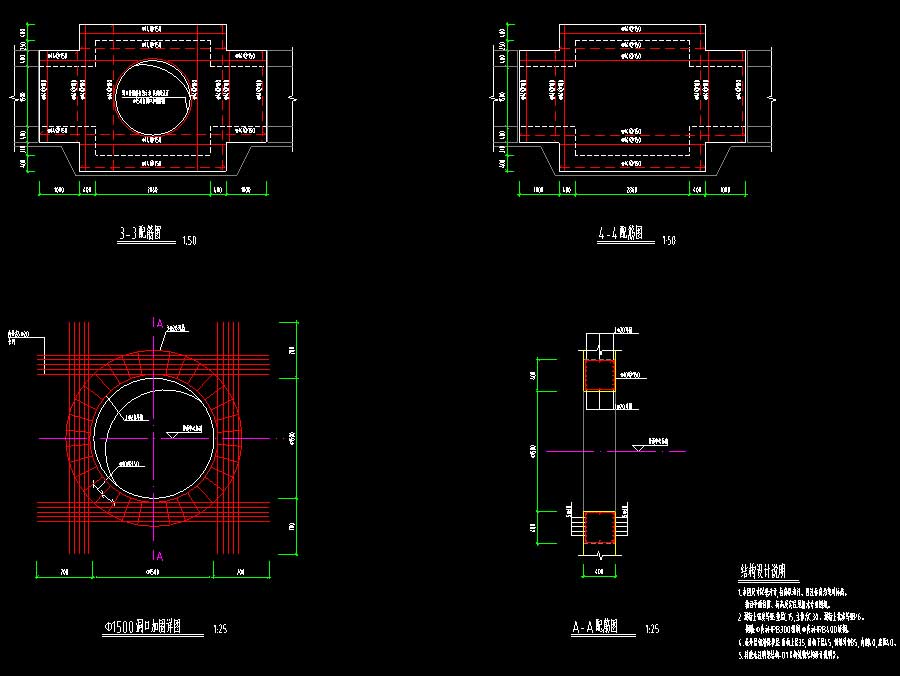

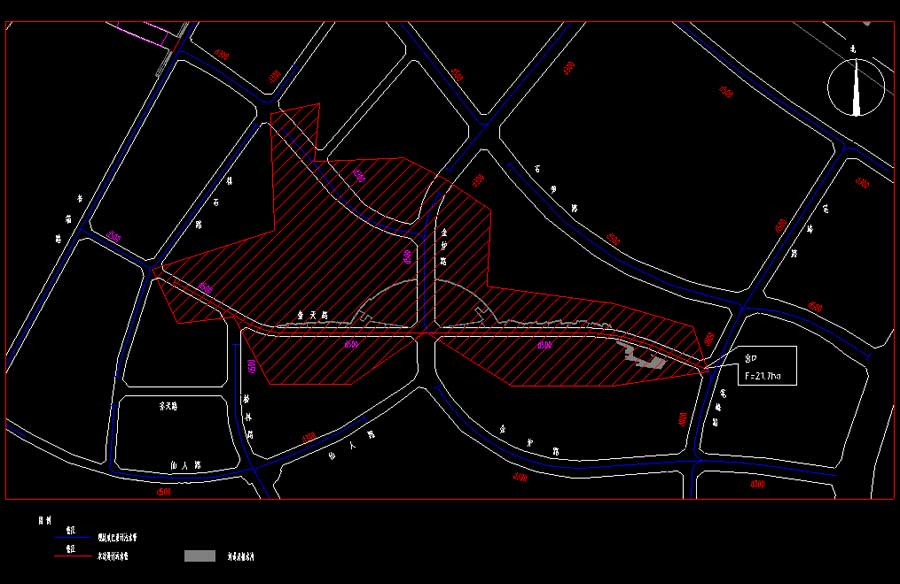

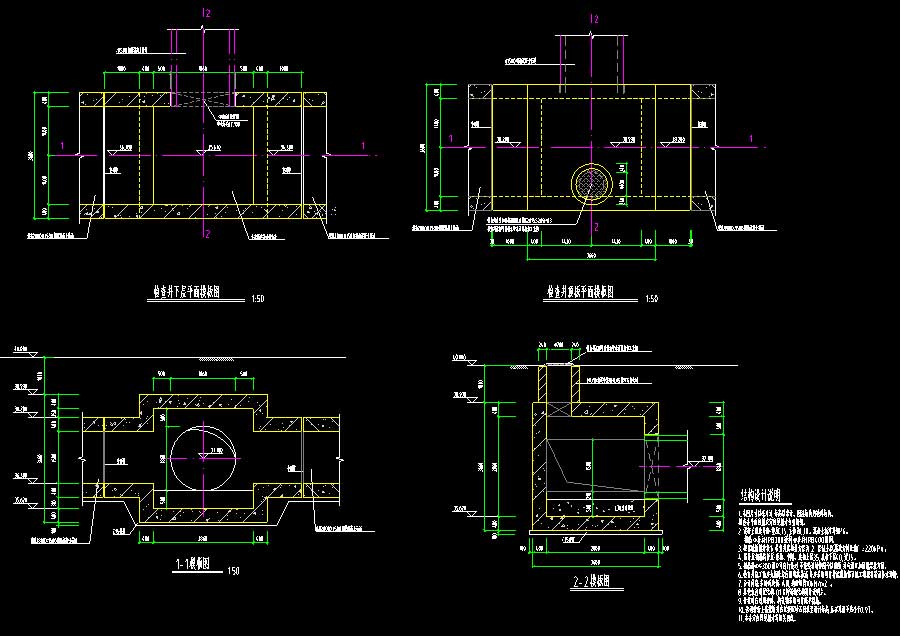

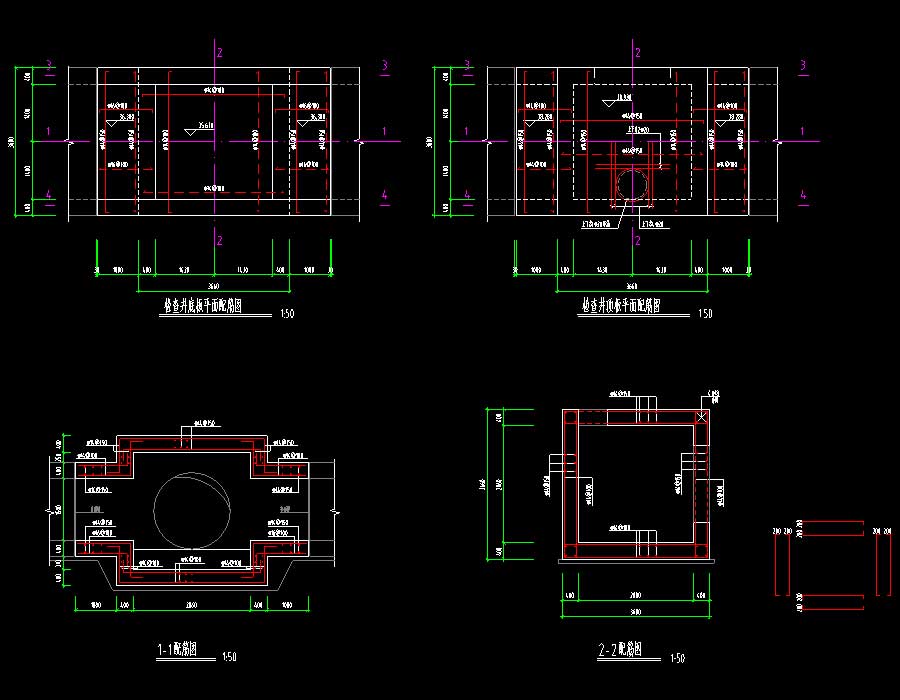

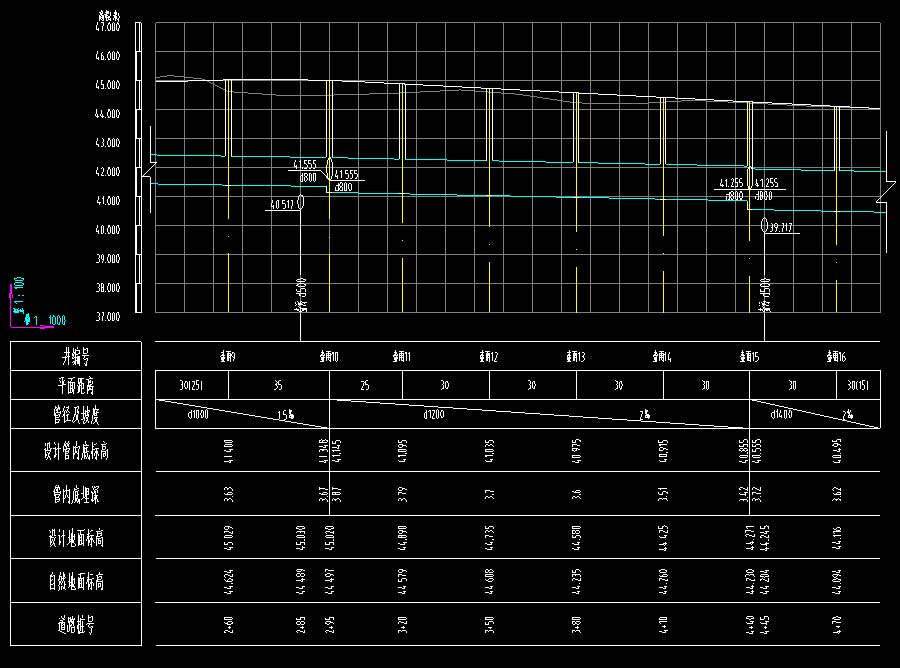

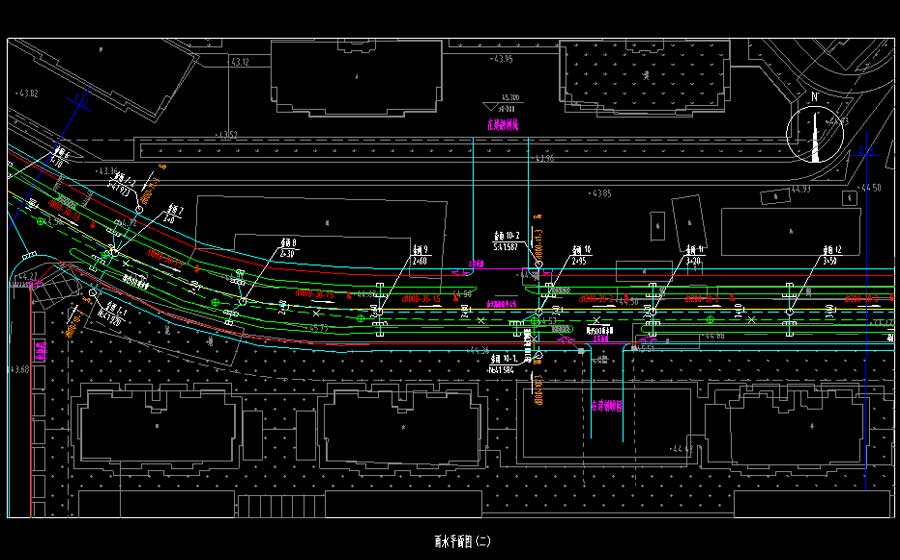

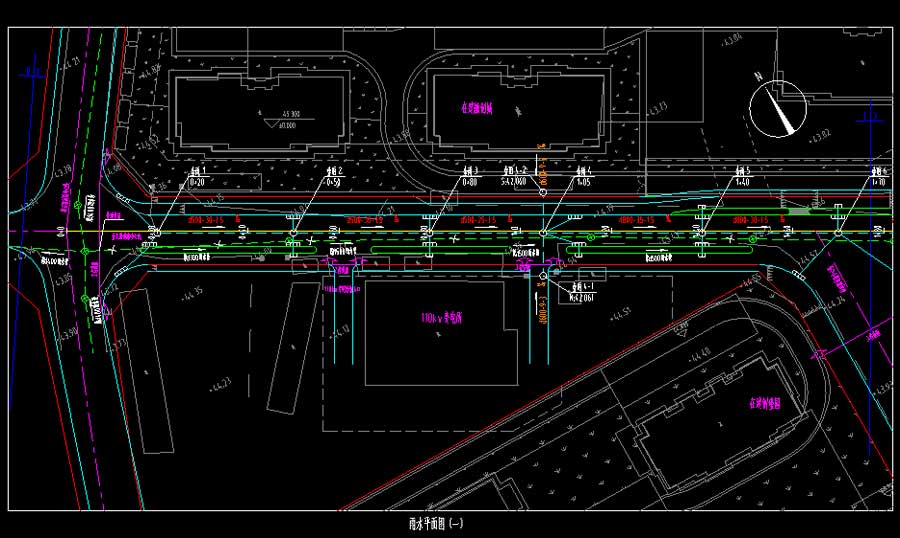

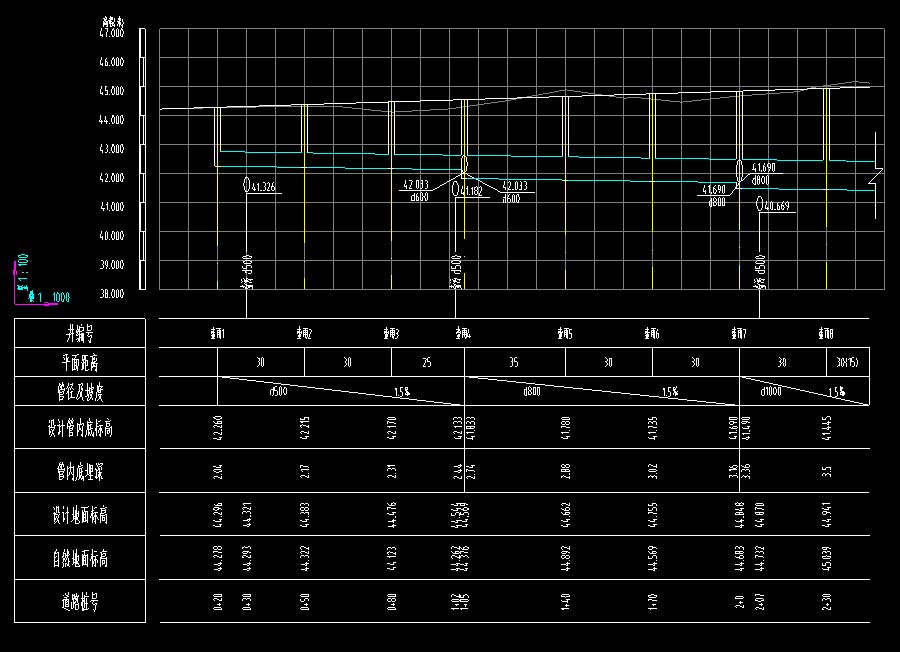

说明:某道路排水工程多专业施工图,雨水沿道路自西向东排入现状雨水箱涵,汇流面积22.1ha,流量3.5m/s,设计管径d500~d1500。图纸内容含:排水设计总说明,构筑物结构设计说明,雨水系统图,污水系统图,管线综合横断面,雨水平面图,雨水纵断面图,污水平面图,污水纵断面图,雨井模板图雨井配筋图雨井防水做法大样图,主要材料表。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:安徽省设计时间:2019建筑风格:效果图:无
