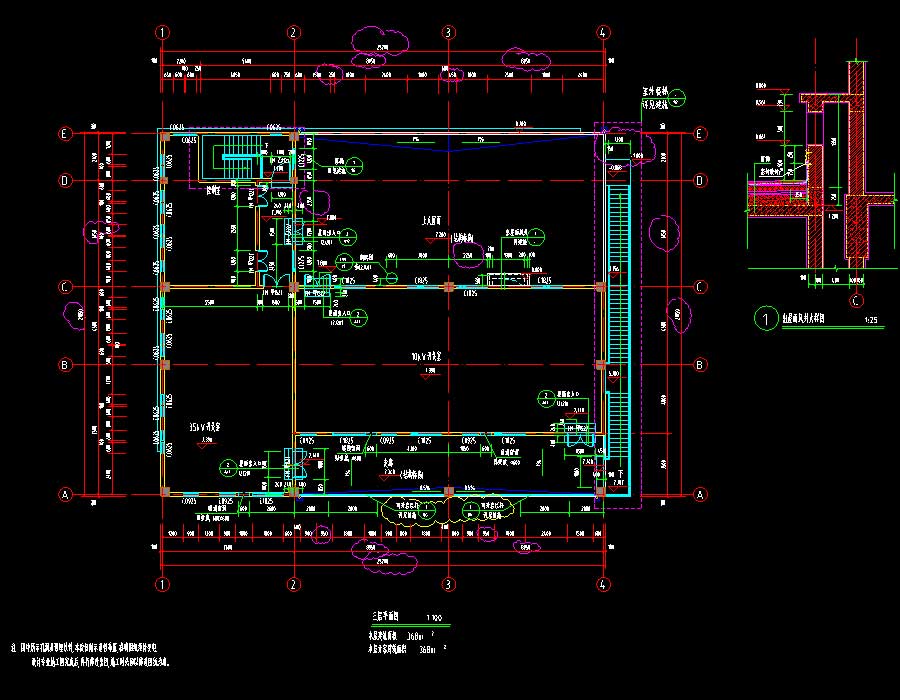

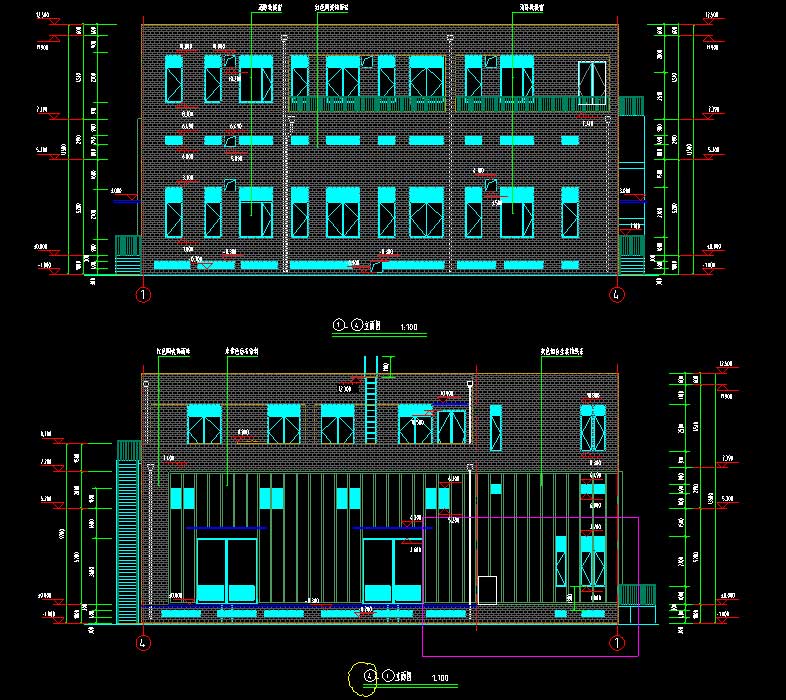

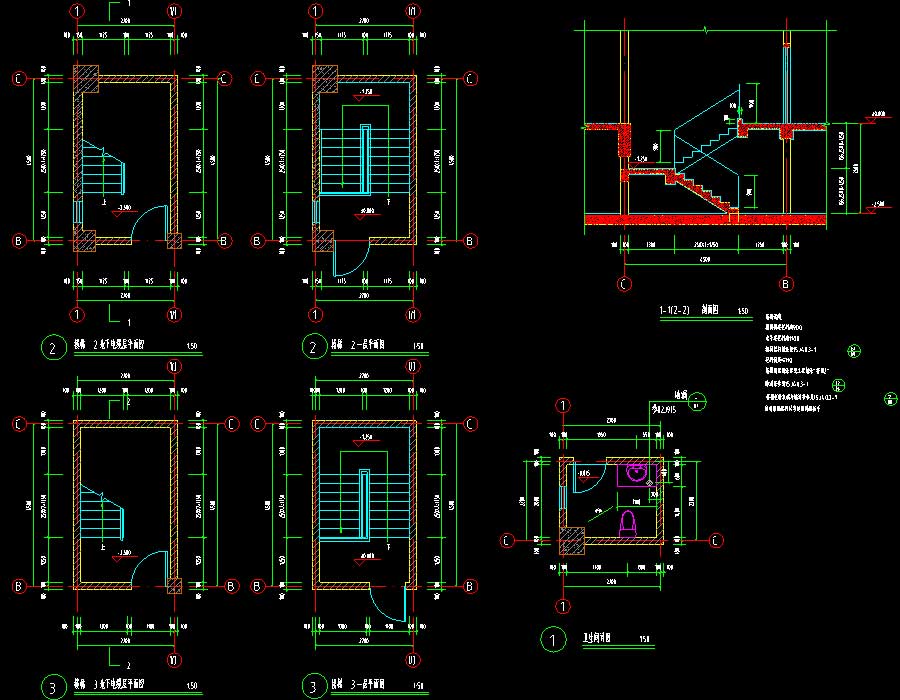

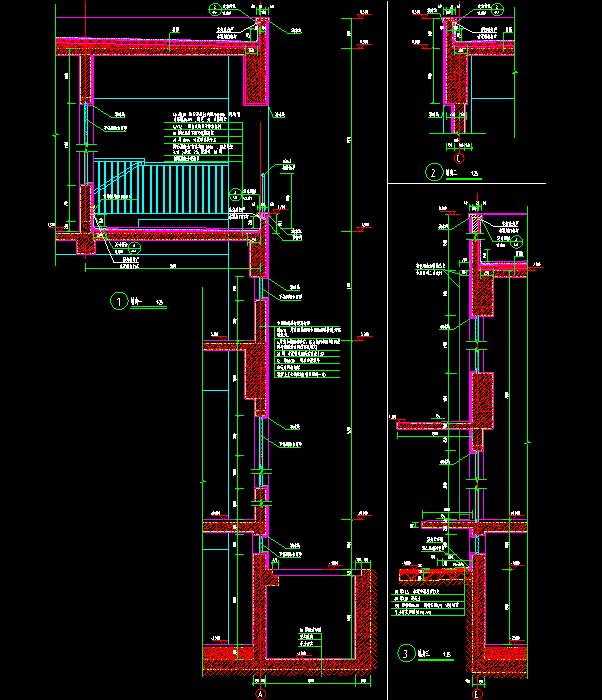

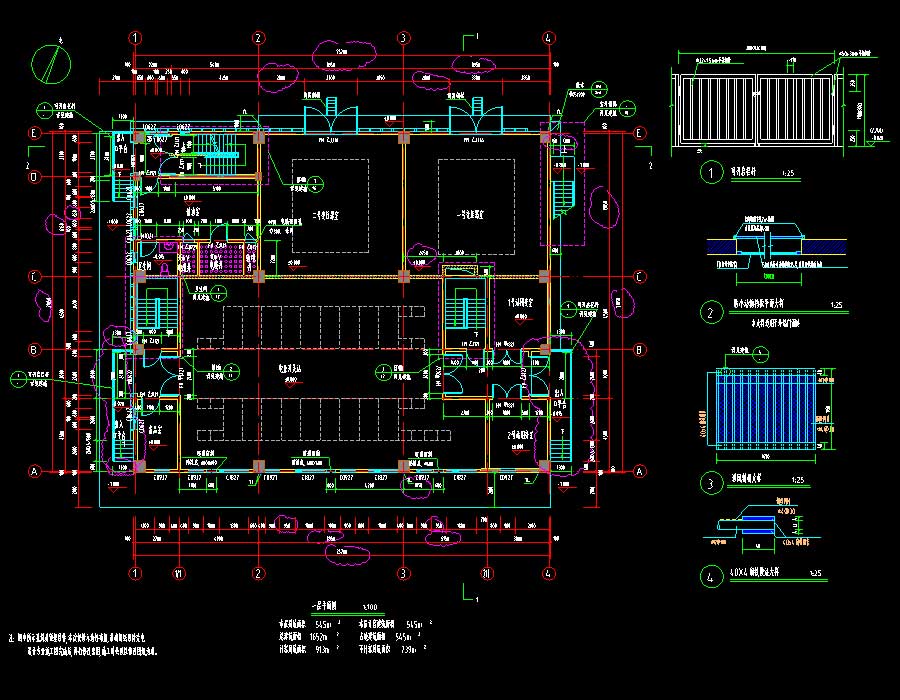

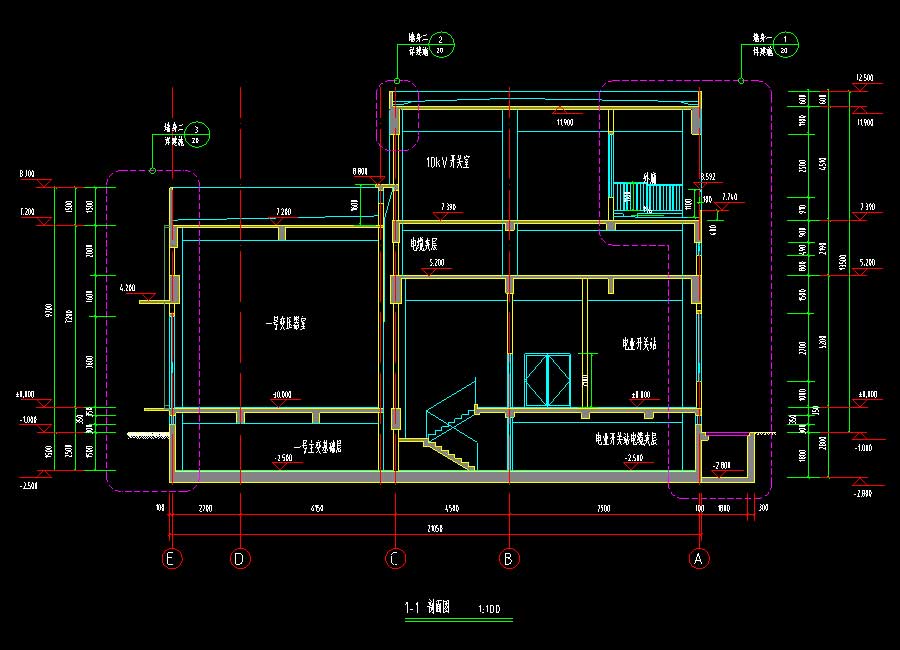

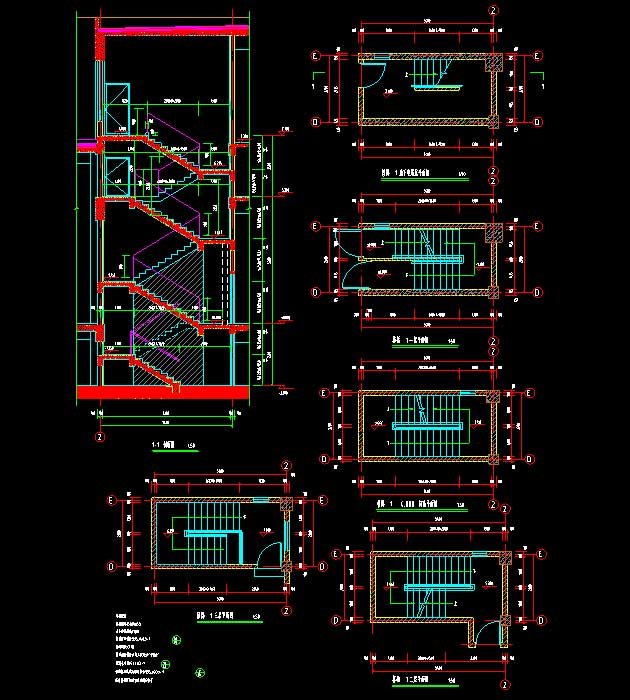

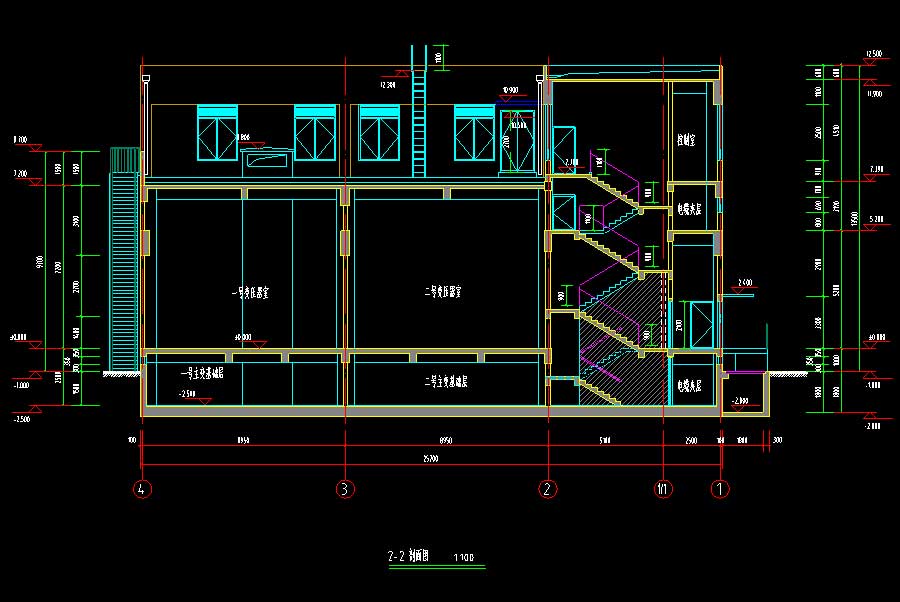

说明:某低层变配电用房建筑施工图(内设两台35KV干式变压器,容量为2*20MVA),设计使用年限为50年,生产火灾危险性为丙类,建筑耐火等级为一级,抗震设防烈度为7度,主要结构形式为框架结构,建筑高度为13.5米(室外地坪至女儿墙顶),地上层数3层,总建筑面积为1652平方米。图纸内容含:建筑说明,地下电缆层平面图,平面图,立面图,剖面图,平面留空图,楼梯详图,卫生间详图,室外楼梯详图,墙身详图,门窗表。
建筑面积:1652㎡建筑高度:13.5m地上层数:3层地下层数:高度类别:低层图纸深度:施工项目地址:上海市设计时间:2016效果图:无建筑风格:现代
