建标库图纸模型 > 多类专业 > 住宅 > 10层高层住宅楼全专业施工图3709451216
<< 返回列表
10层高层住宅楼全专业施工图3709451216文件大小:26.68M推荐人:18629306476图纸张数:138张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:11142㎡地上层数:10层建筑高度:33m地下层数:2层高度类别:高层图纸深度:施工项目地址:陕西省设计时间:2016建筑风格:现代效果图:无

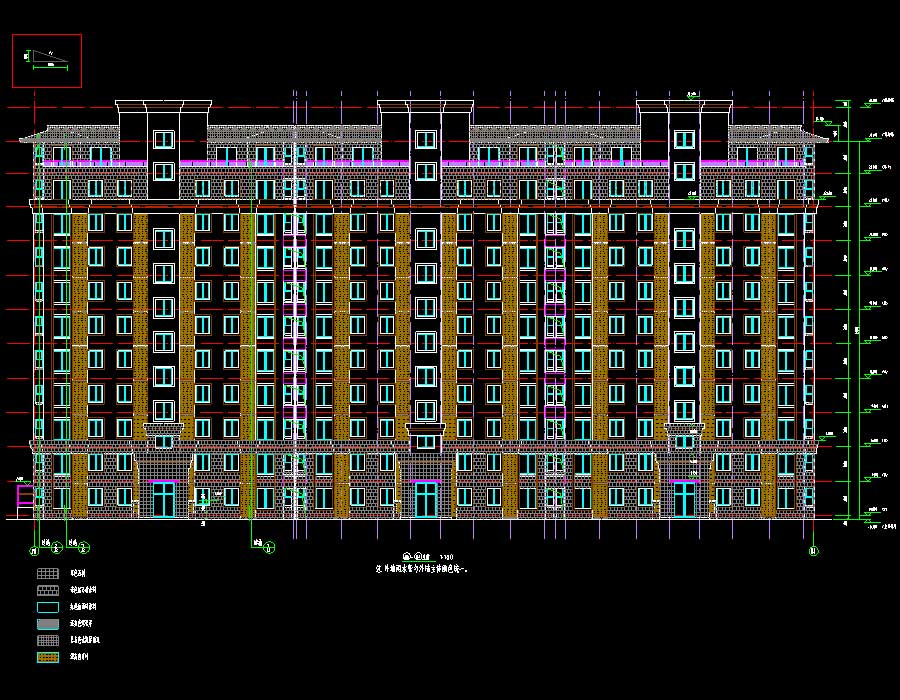

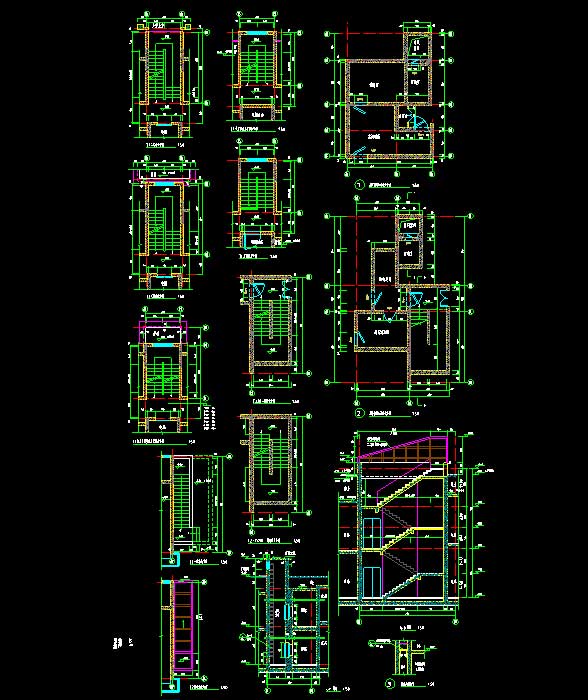

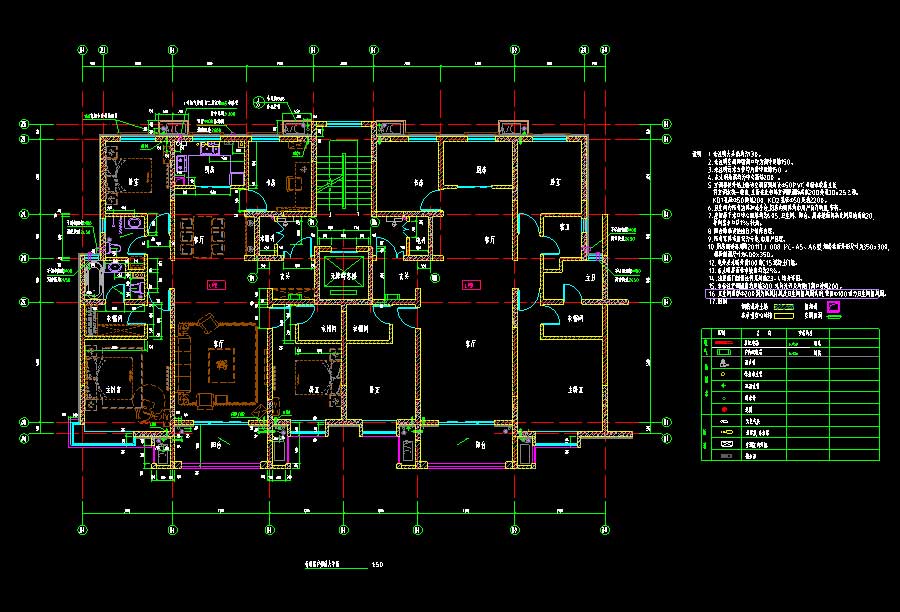

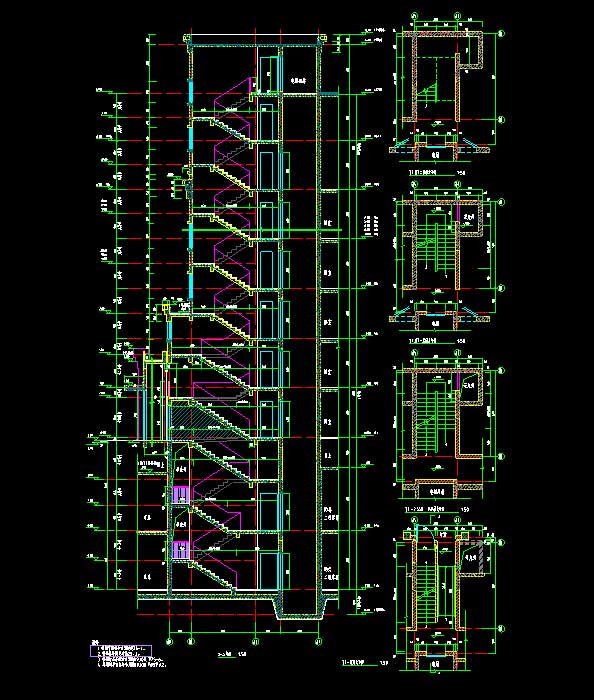

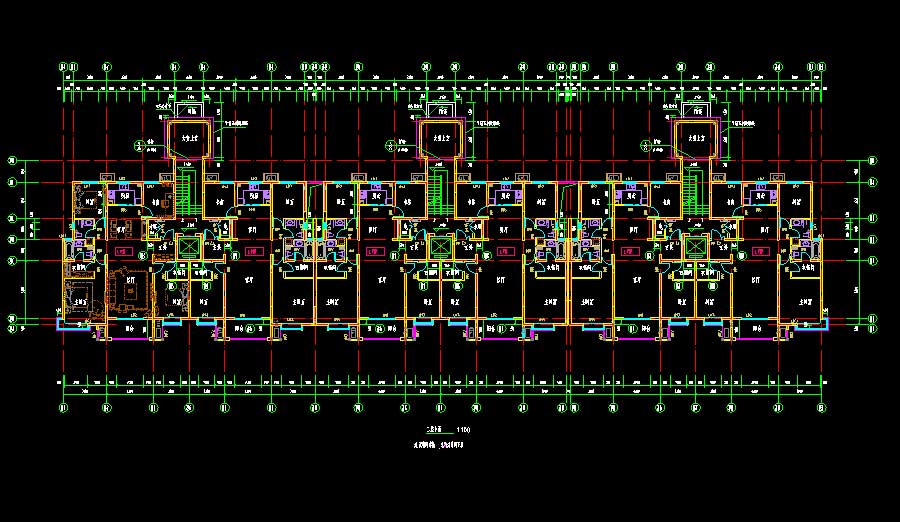

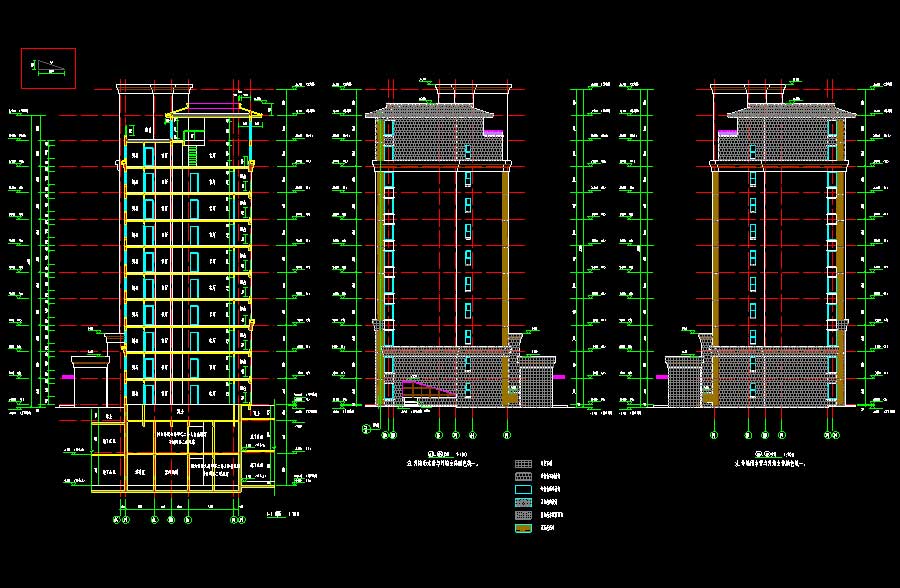

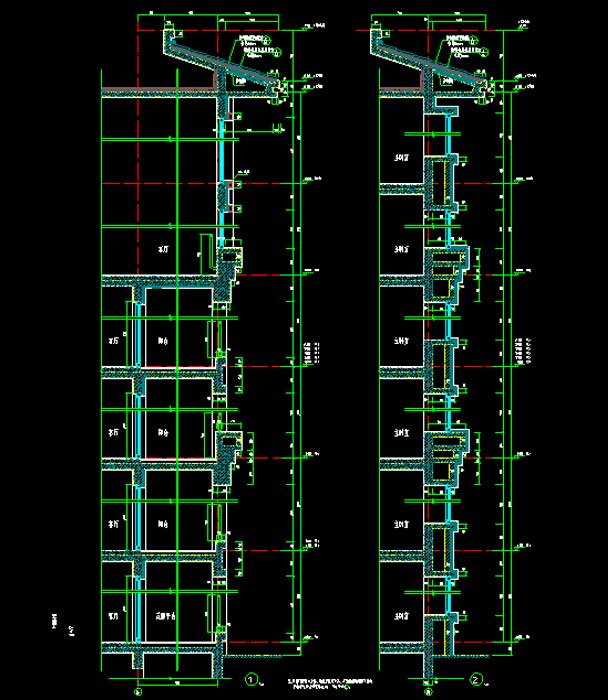

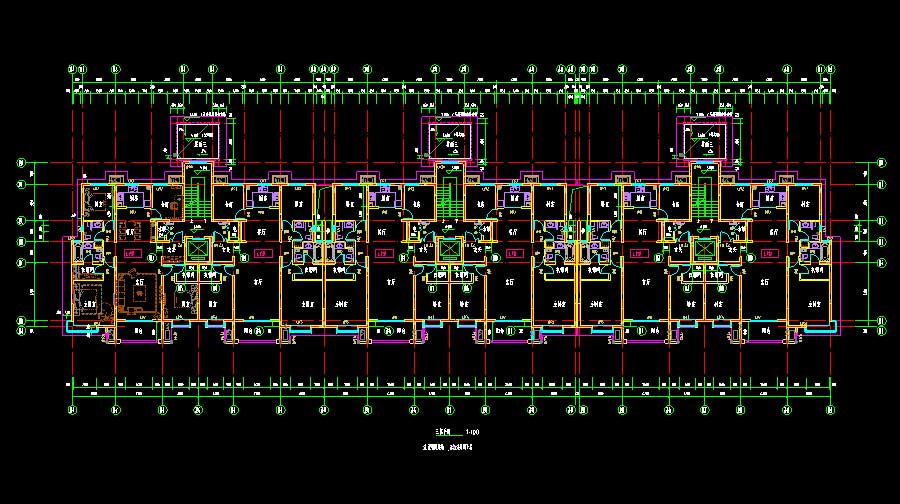

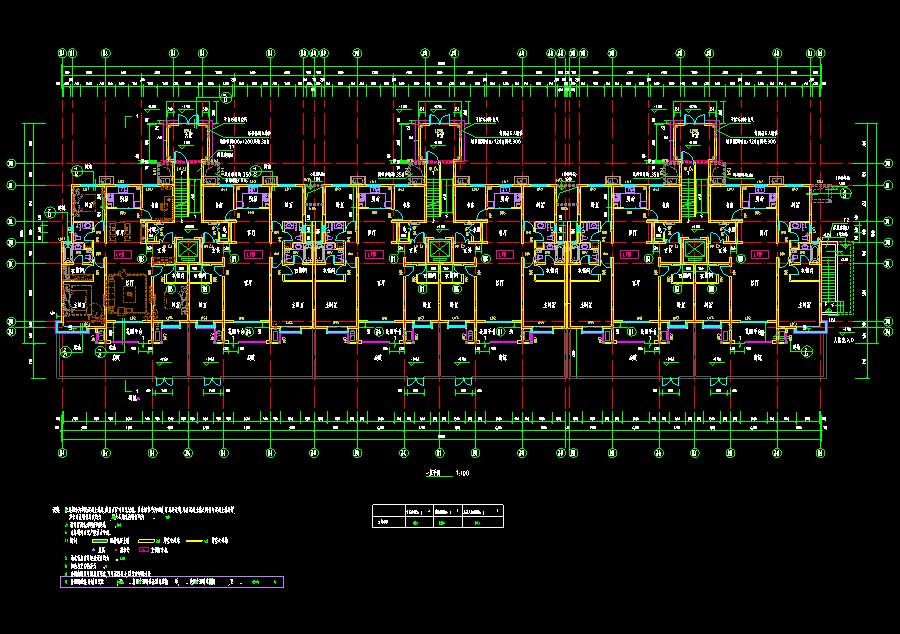

说明:某高层住宅楼全专业施工图,抗震设防烈度为8度,主要结构形式为剪力墙结构,建筑高度为33米,地上层数10加1层,地下层数为2层,总建筑面积为11142平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,楼梯详图,人防节点详图,标准层户型放大平面图,十层复式下层、十层复式上层户型放大平面图,墙身详图,门窗详图,构造详图;给排水说明,给排水平面图,自喷平面图,给水、热水、排水支管放大图,消火栓管道透视图,人防给排水管道透视图,庭院雨水管道透视图,废水、自喷、给水、污水管道透视图;结构说明,基础结构平面,基础筏板配筋图,人防详图,结构平面图,配筋图,楼梯详图;电气说明,配电干线系统图,火灾自动报警系统图,配电箱系统图,人防设计说明及人防配电干线系统图,人防配电箱系统图,电力平面图,应急照明平面图,照明平面图,火灾自动报警平面图,基础接地平面图,屋面防雷平面图,户型照明放大平面图;暖通说明,埋地管剖面图设计说明,分集水器安装详图,人防通风设计施工说明及通风原理图,人防送排风口部放大平、剖面图,排风排烟、人防通风平面图,送风、供暖水管平面,供暖平面图,屋面电梯机房通风平面图,户型户内新风系统放大平面图,热力入口供暖系统图,通风排烟机房放大平、剖面图,水暖井放大平、剖面图及阀门表等等。专业包括建筑、结构、给排水、电气、采暖通风。
