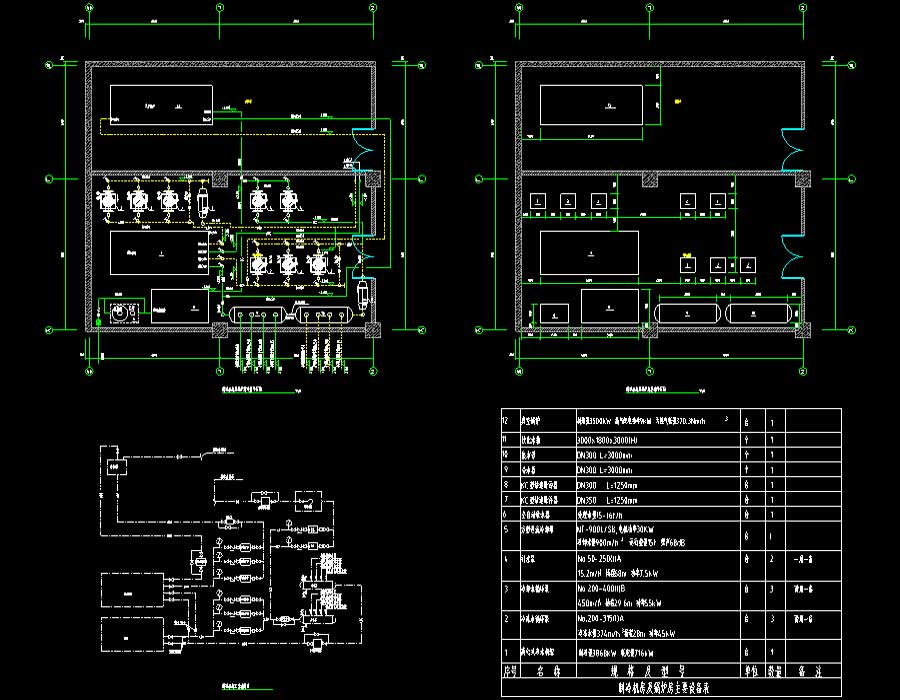

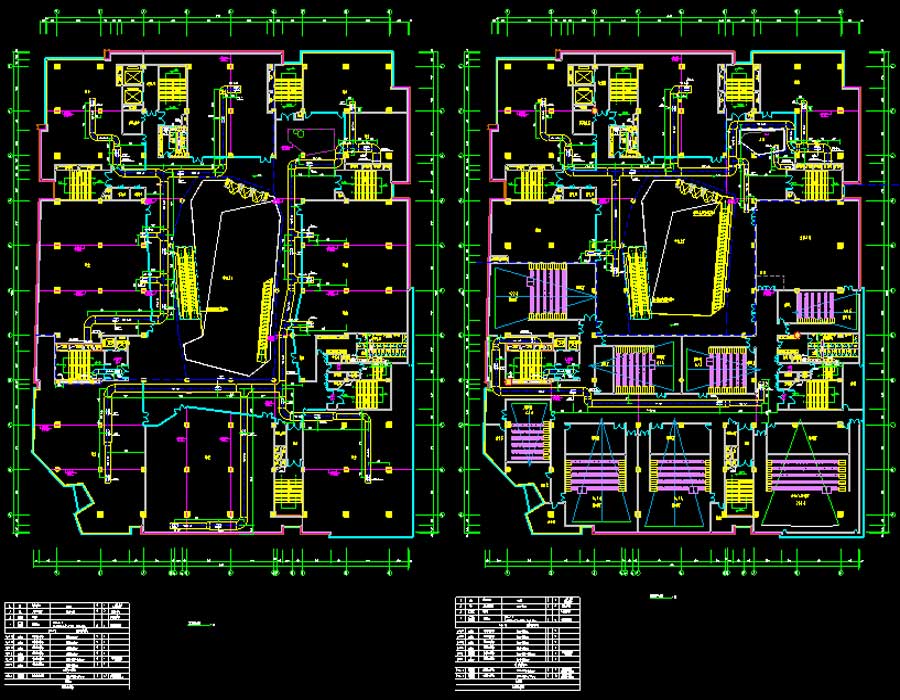

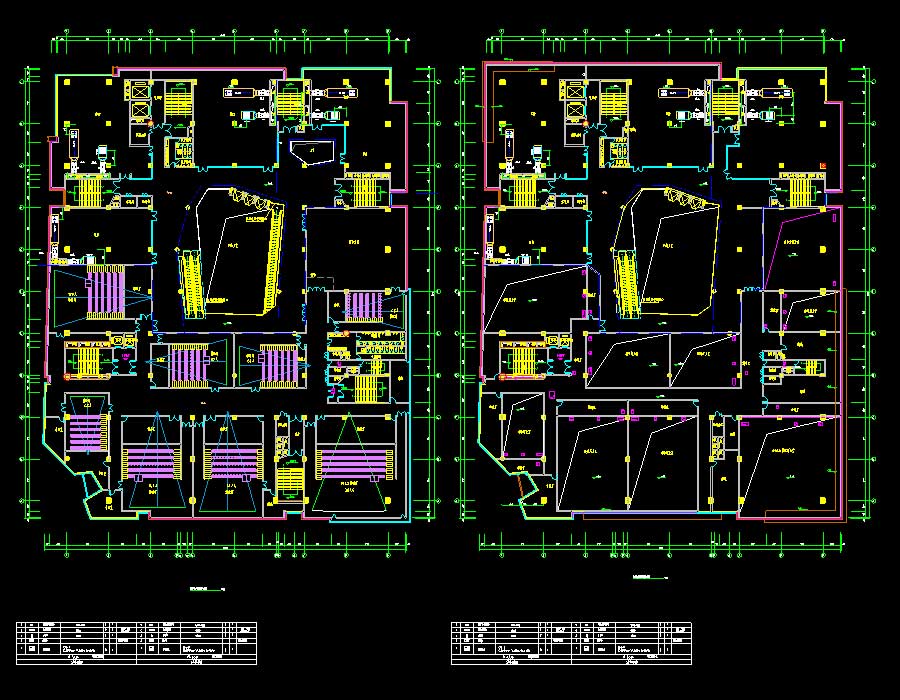

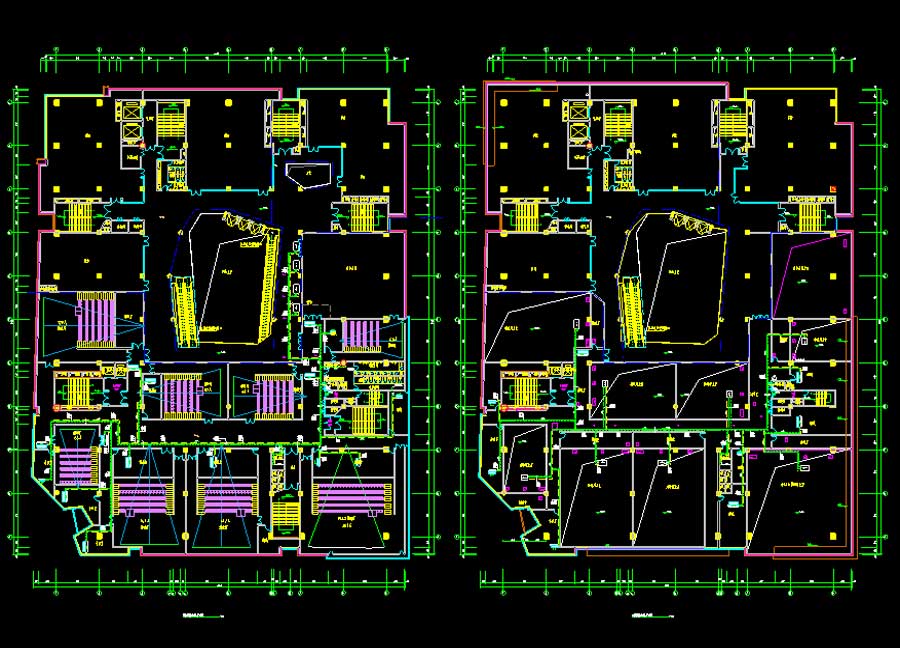

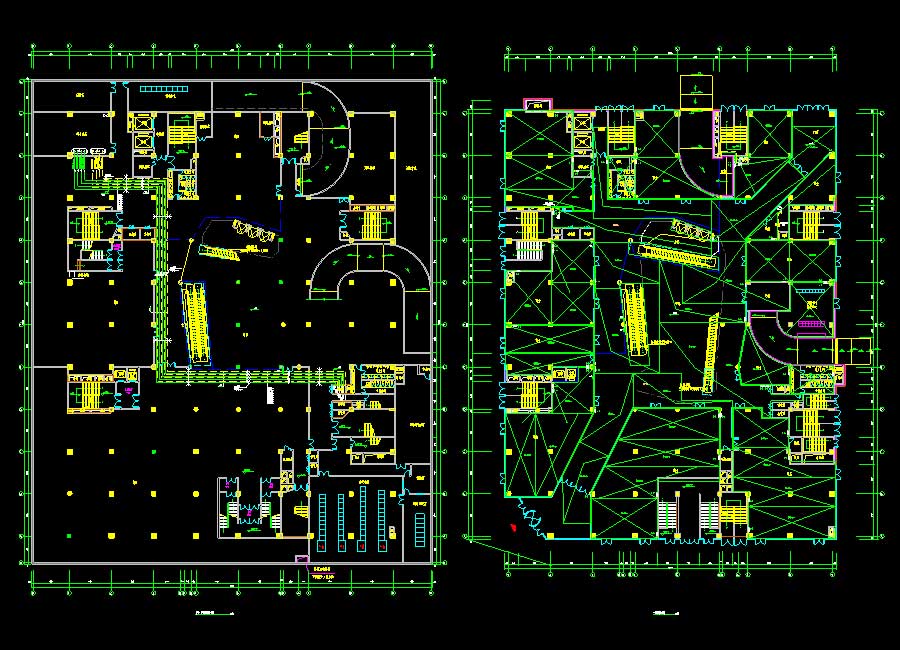

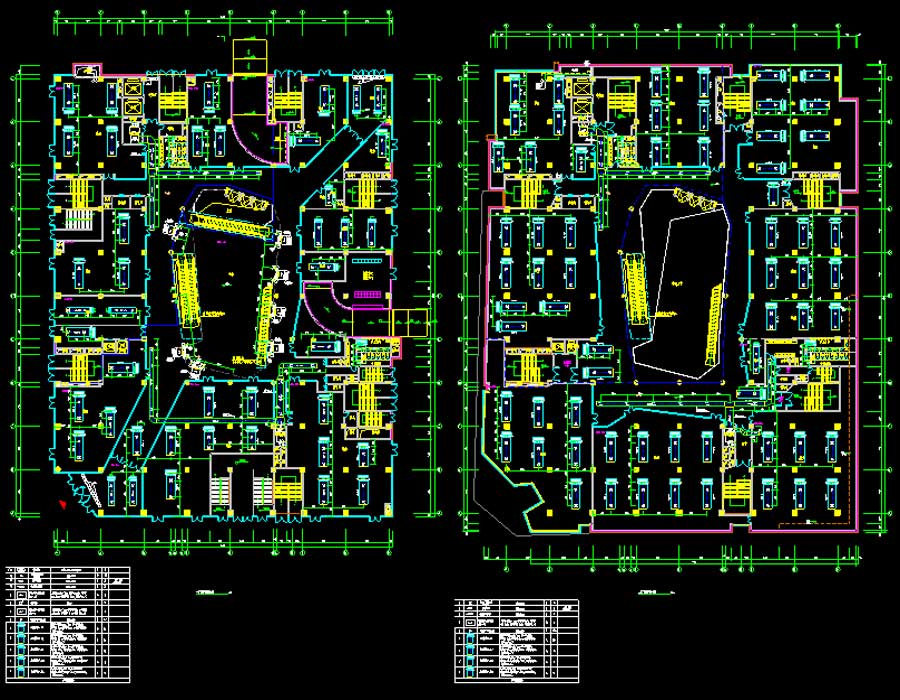

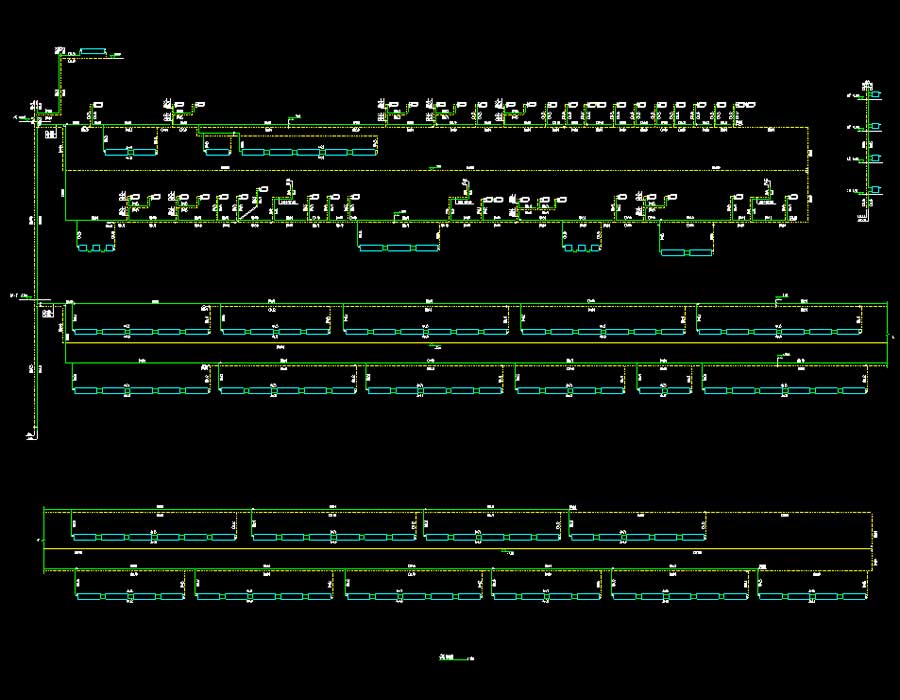

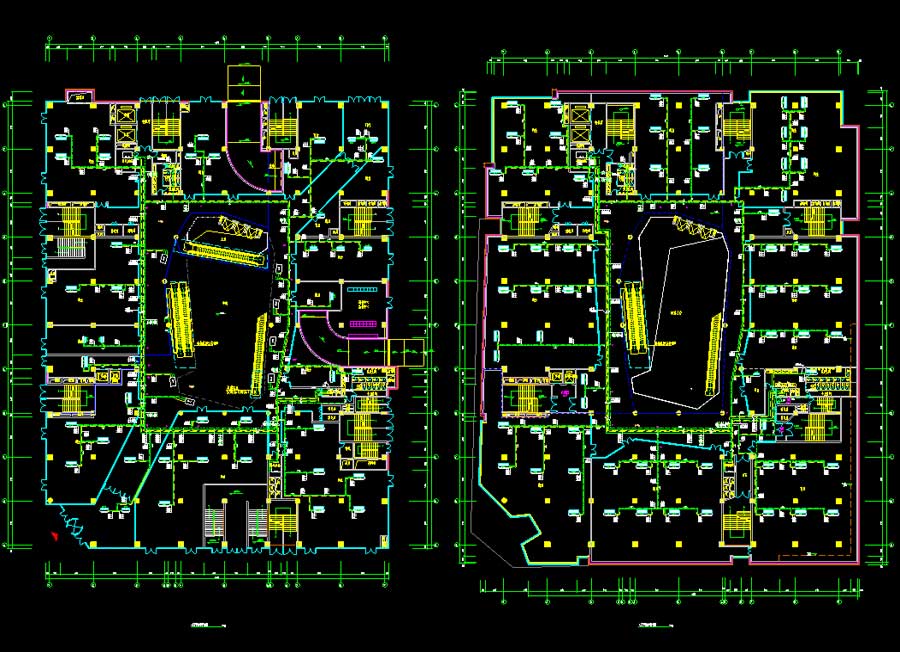

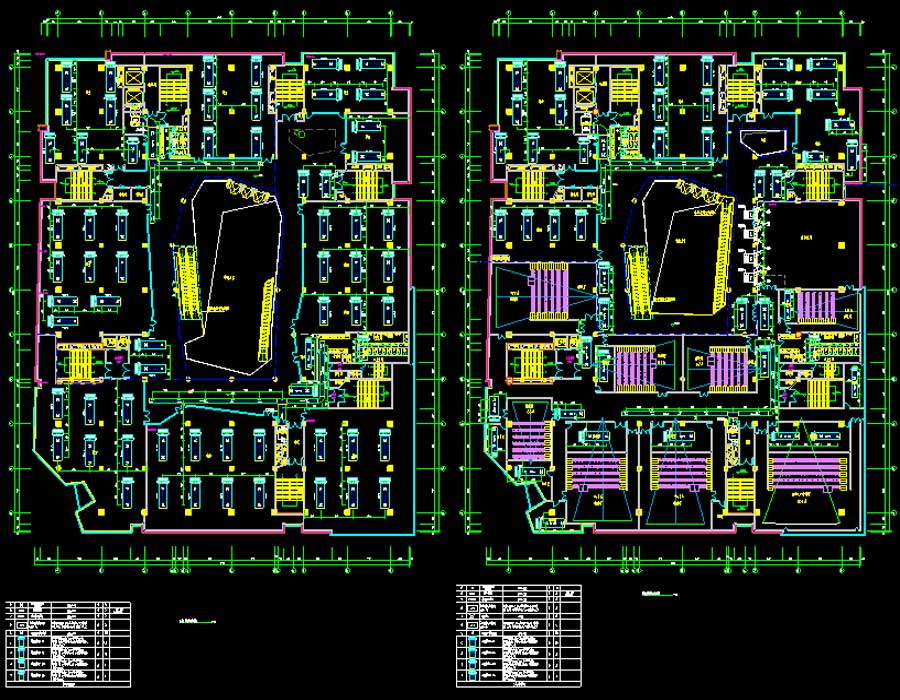

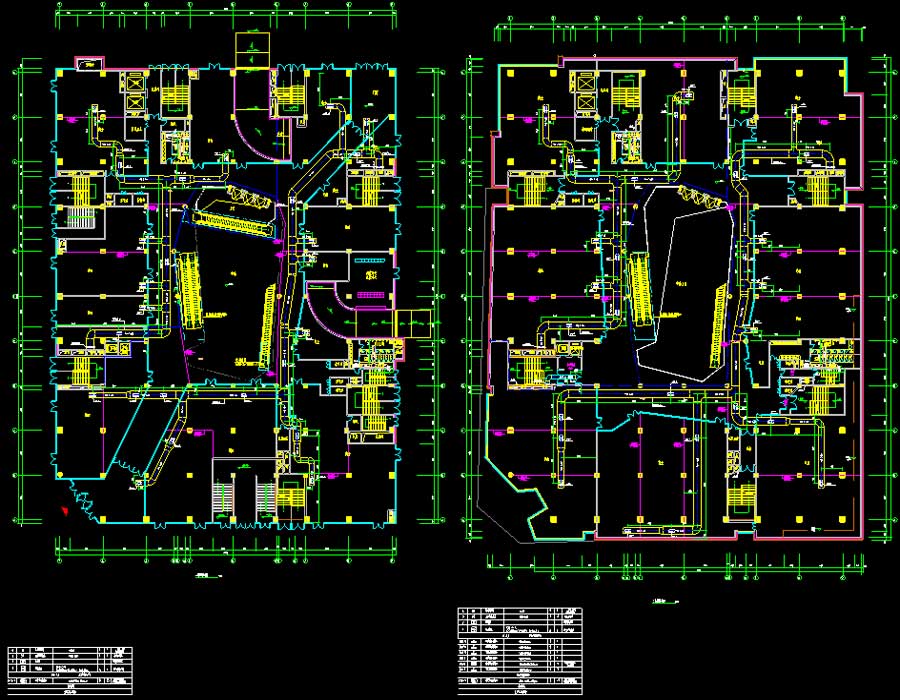

说明:某多层商业综合体暖通施工图,建筑高度为23.8米,地上层数5层,地下层数为2层,地下一层为商业,地下二层为车库;总建筑面积为39966.25平方米,地上建筑面积为25712.17平方米,地下两层总建筑面积为14254.08平方米。设计范围:建筑物全年舒适性中央空调设计及建筑物通风设计。图纸内容含:暖通说明,采暖系统立管图,采暖系统干管图,制冷机房及锅炉房布置平面图、基础平面图,制冷机房工艺流程图,采暖系统图,地下二层战时通风平面图,通风平面图,空调风系统平面图,空调水系统平面图,采暖平面图,采暖干管平面图,排油烟通风平面图。
冷热源:锅炉空调系统:空气-水系统,制冷剂系统,其它采暖系统:建筑面积:39966.25㎡建筑高度:23.8m地上层数:5层地下层数:2层高度类别:多层图纸深度:施工项目地址:吉林省设计时间:2016
