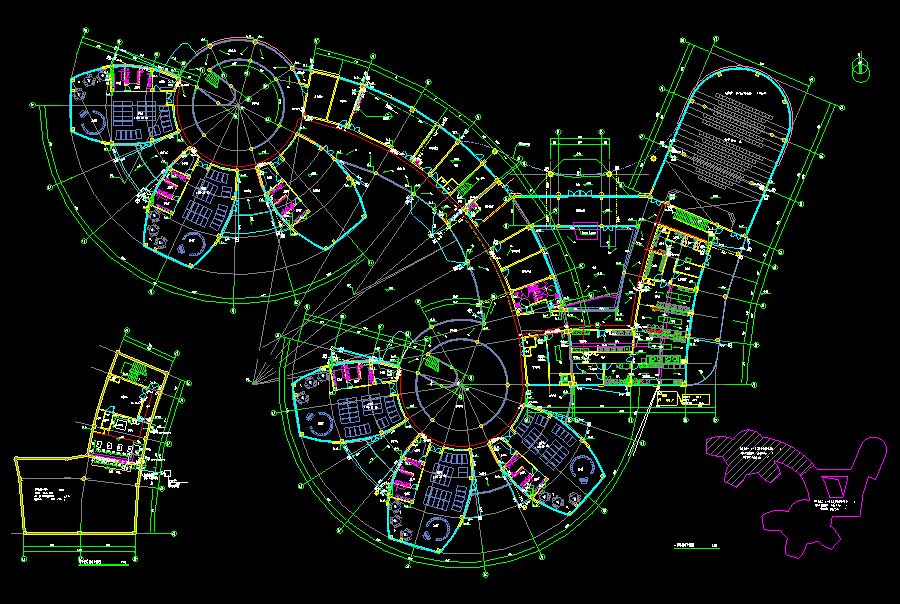

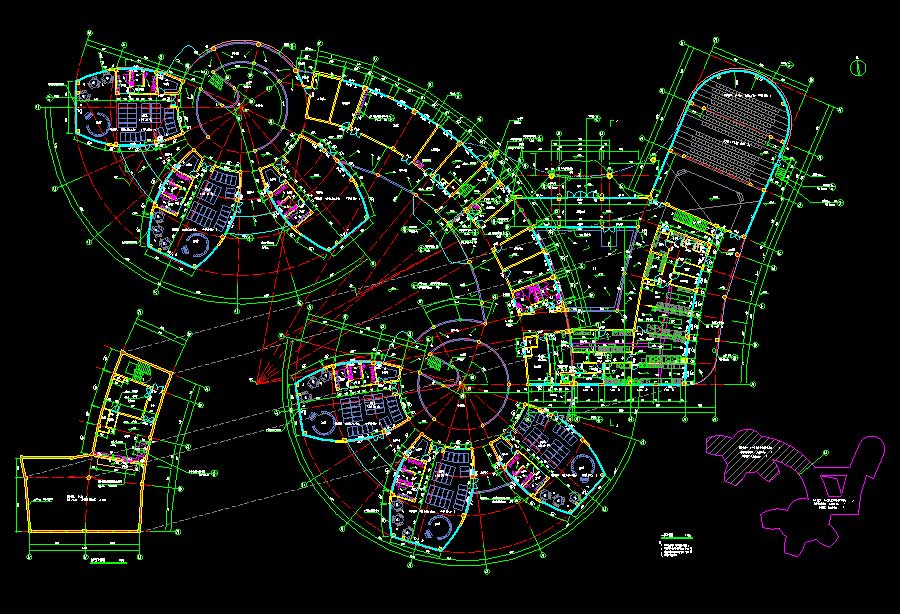

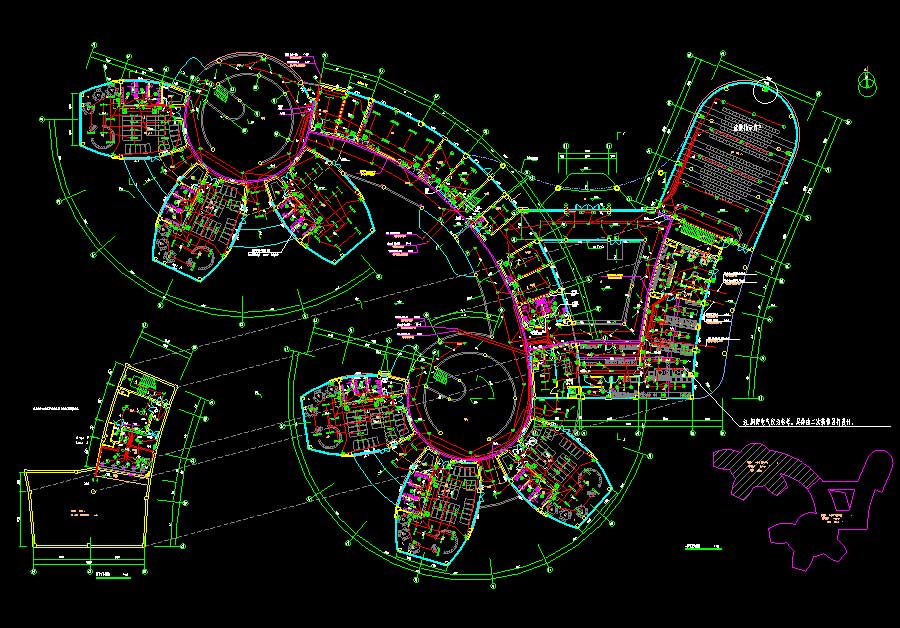

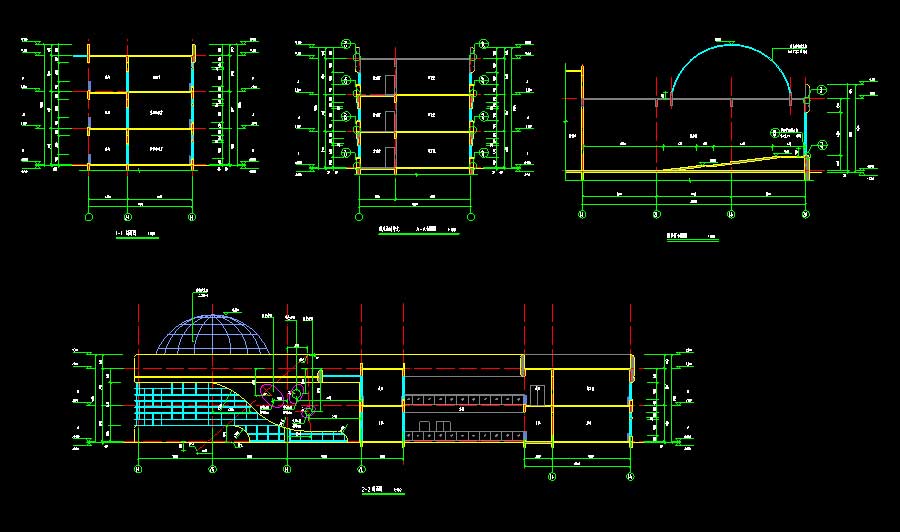

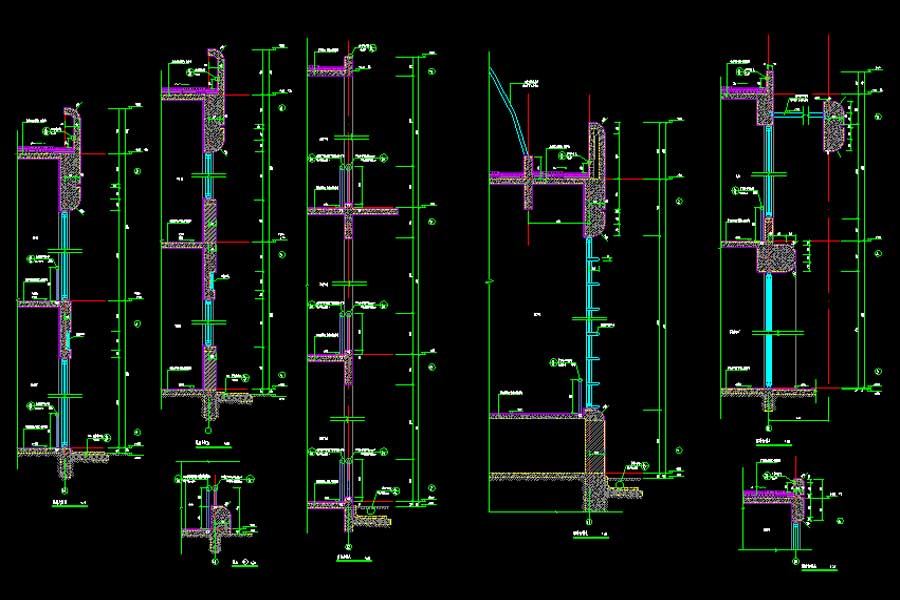

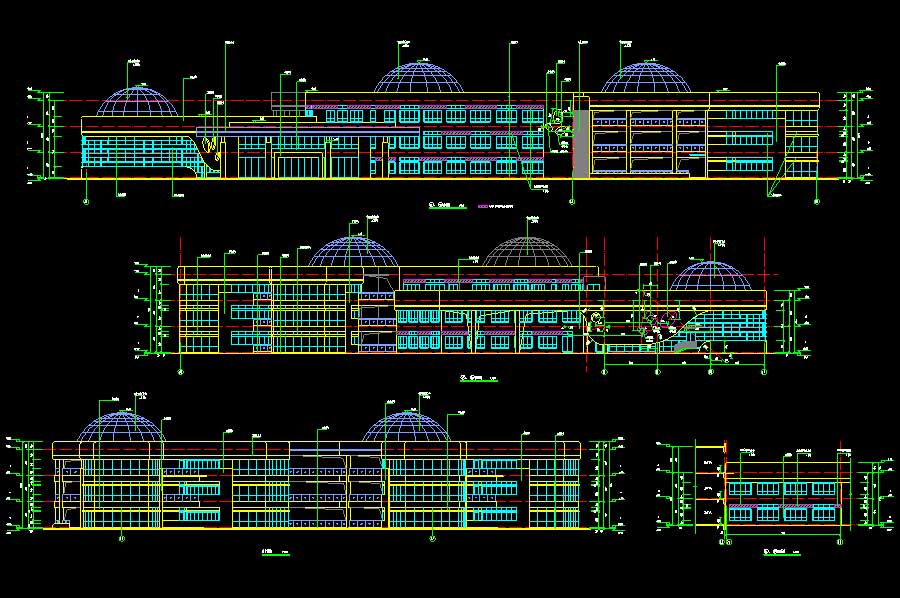

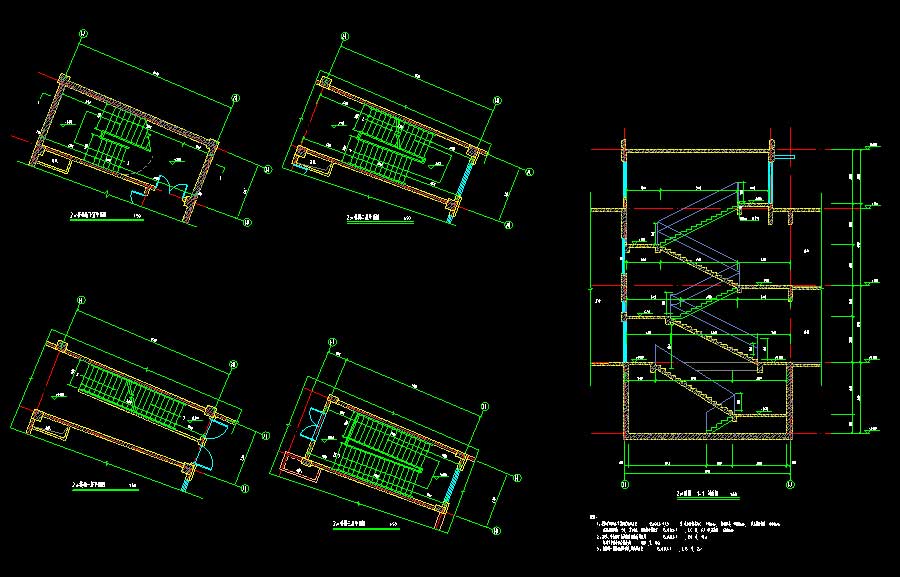

说明:某低层幼儿园多专业施工图,包括门卫及配电房,主要结构形式为框架结构。门卫建筑高度为4.5米,地上层数1层,建筑面积为40.5平方米;配电房建筑高度为4.95米,地上层数1层,建筑面积为41.9平方米;幼儿园建筑高度为12.1米,地上层数3层,地下局部1层,总建筑面积为8717.6平方米,其中地上建筑面积为8373.6平方米,地下建筑面积为344平方米。图纸内容含:建筑说明,节能设计专篇,平面图,立面图,剖面图,幼儿活动单元剖面图,报告厅剖面图,楼梯详图,节点详图,门窗详图,卫生间详图;给排水说明,室外给排水总平面图,给排水平面图,喷淋平面图,给排水系统原理图,泵房大样图,厨房大样图,卫生间大样图;电气说明,消防报警电气设计施工说明,低压配电示意图,竖向电气干线图,分项能耗计量系统图,电气系统图,电动汽车充电系统布置总平面图,电气平面图,屋顶防雷平面图,基础接地平面图,消防报警系统图,电气火灾监控系统图,防火门监控系统图,消防电源监控系统图,防火门监控安装示意图,消防报警平面图,配电柜布置平面图,照明平面图;暖通说明,通风平面图等等。专业包括建筑、给排水、电气、采暖通风。
