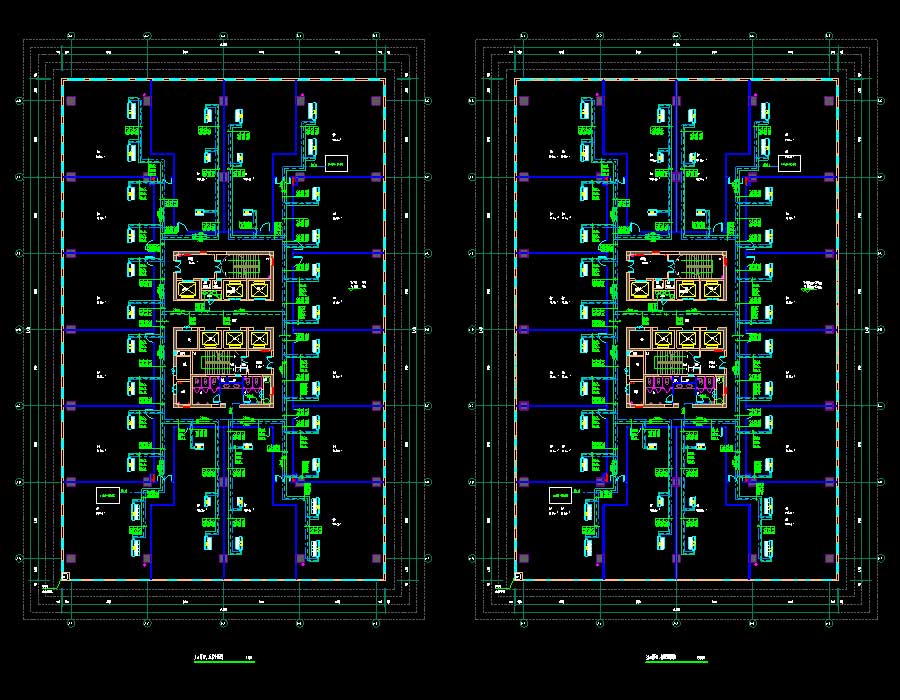

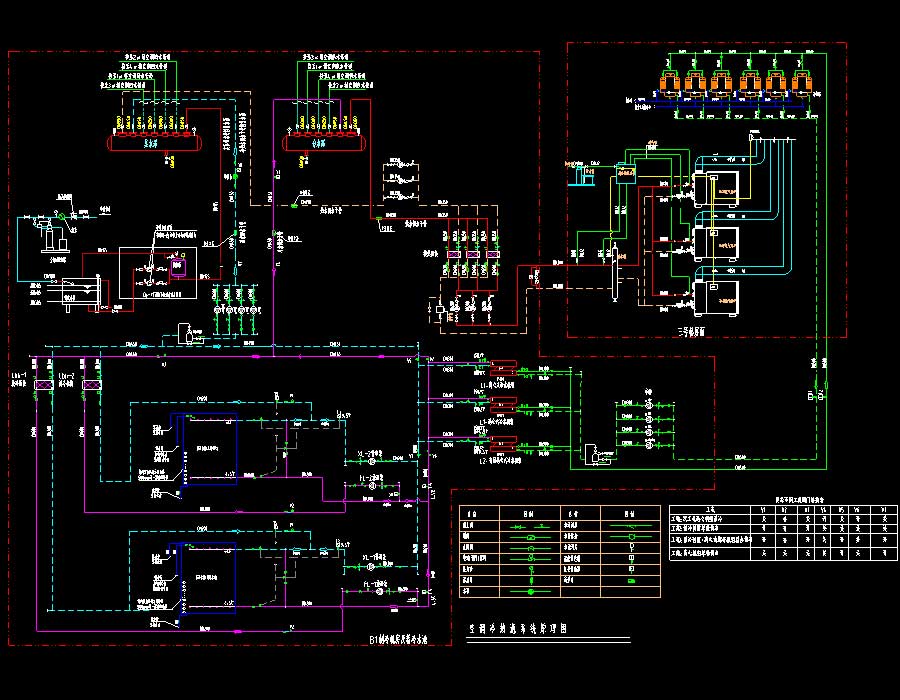

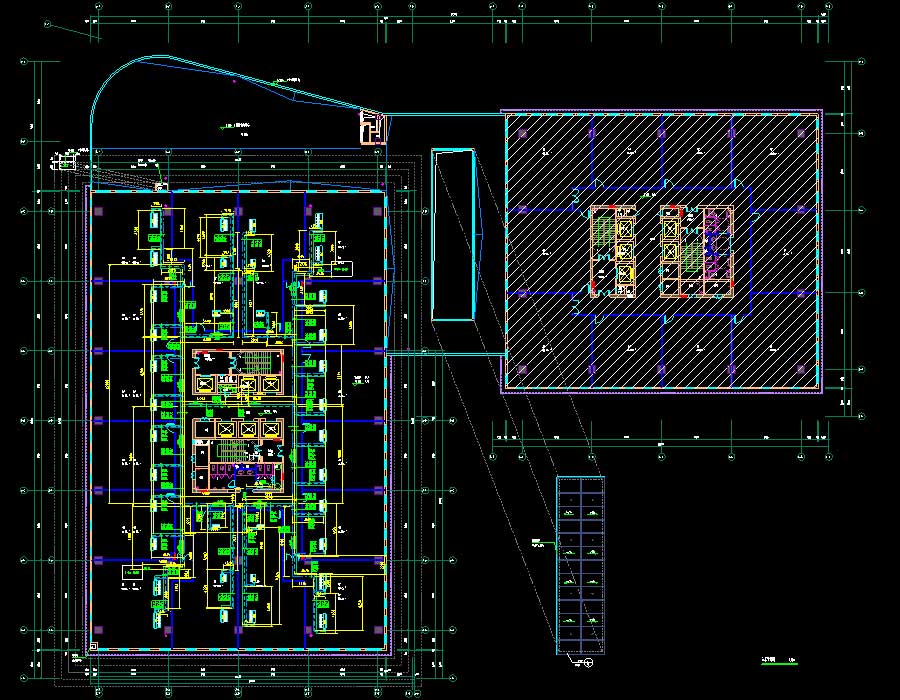

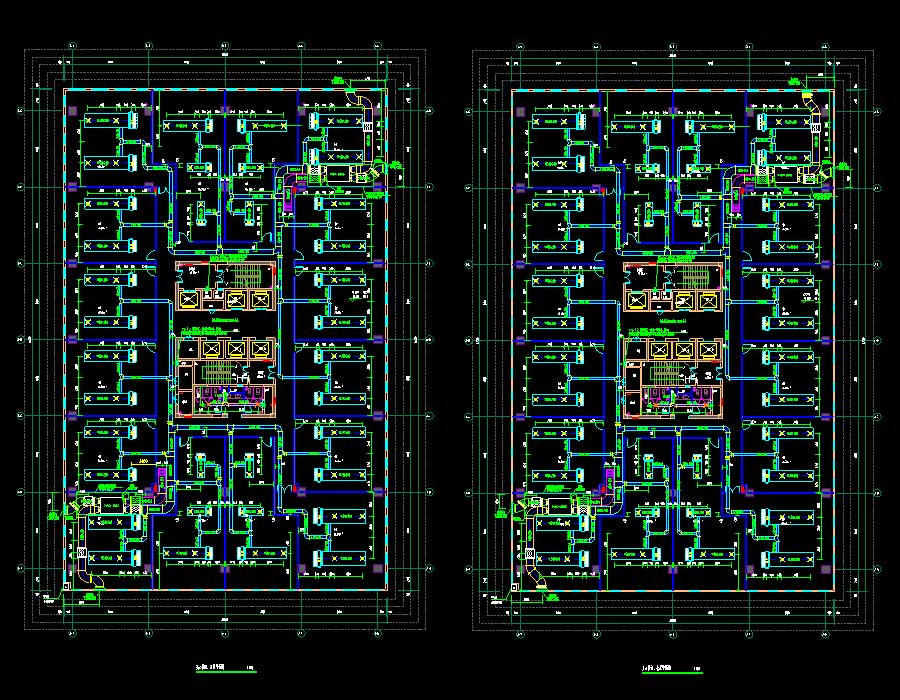

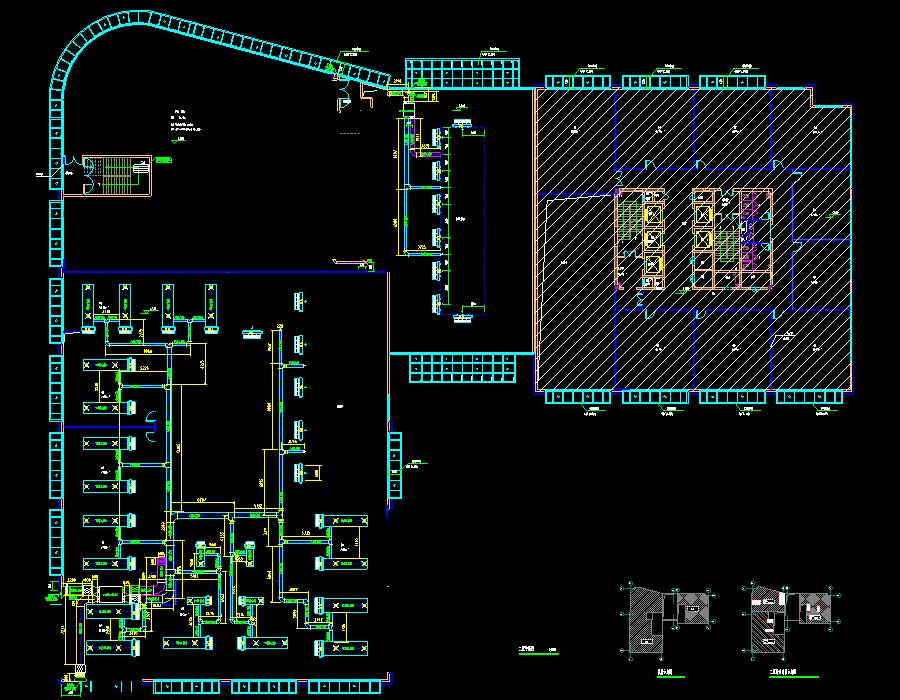

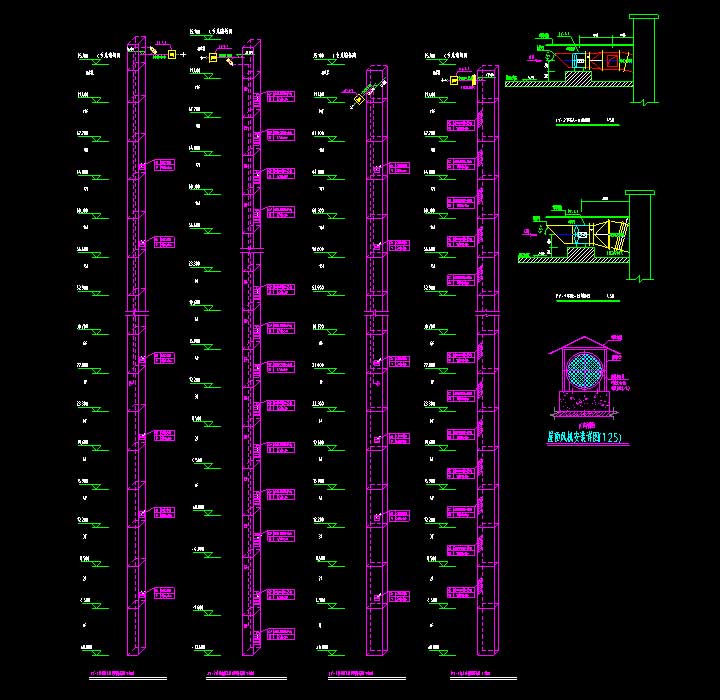

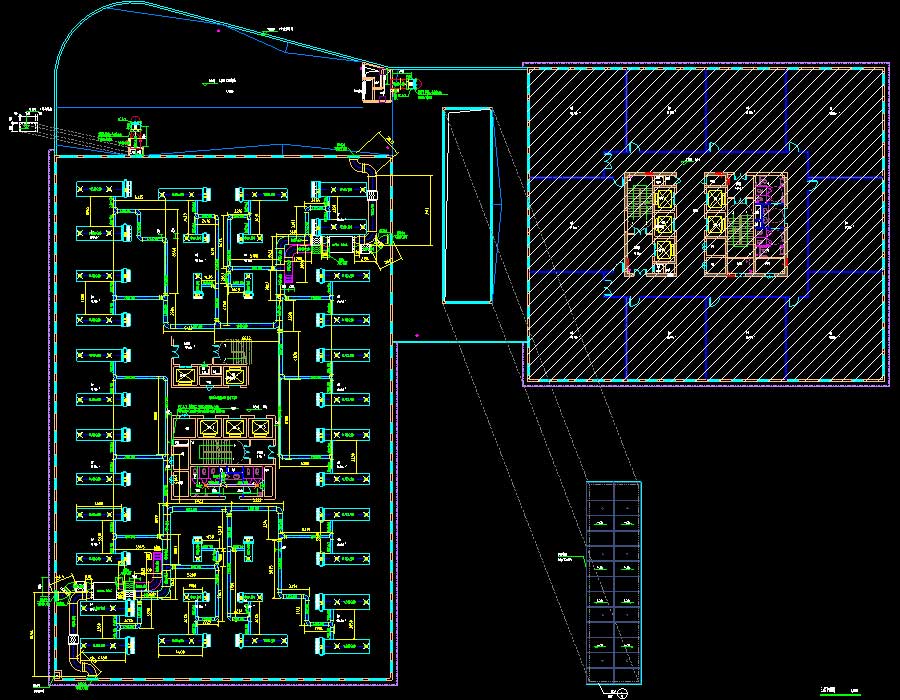

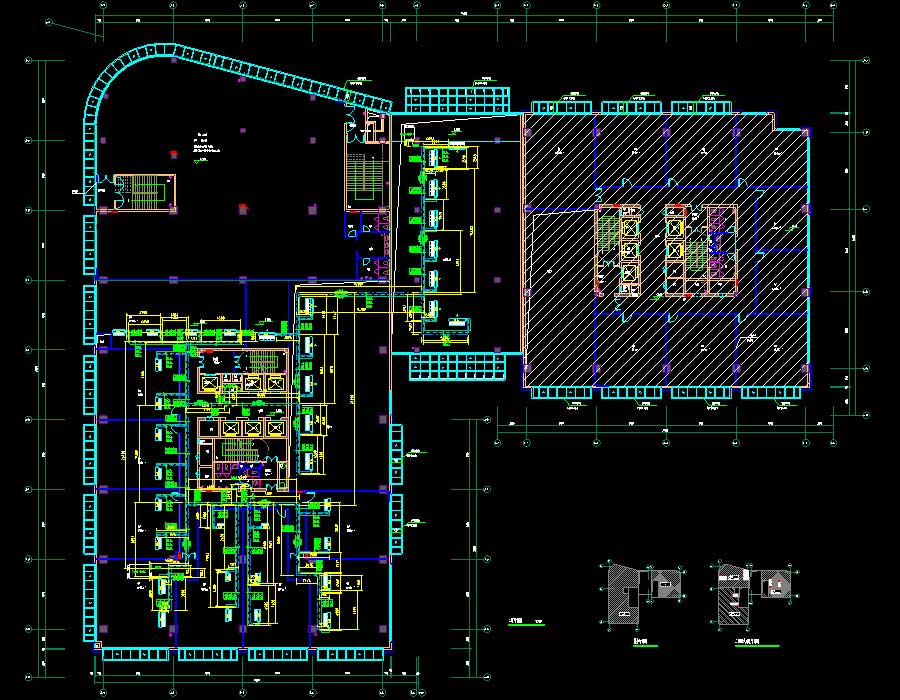

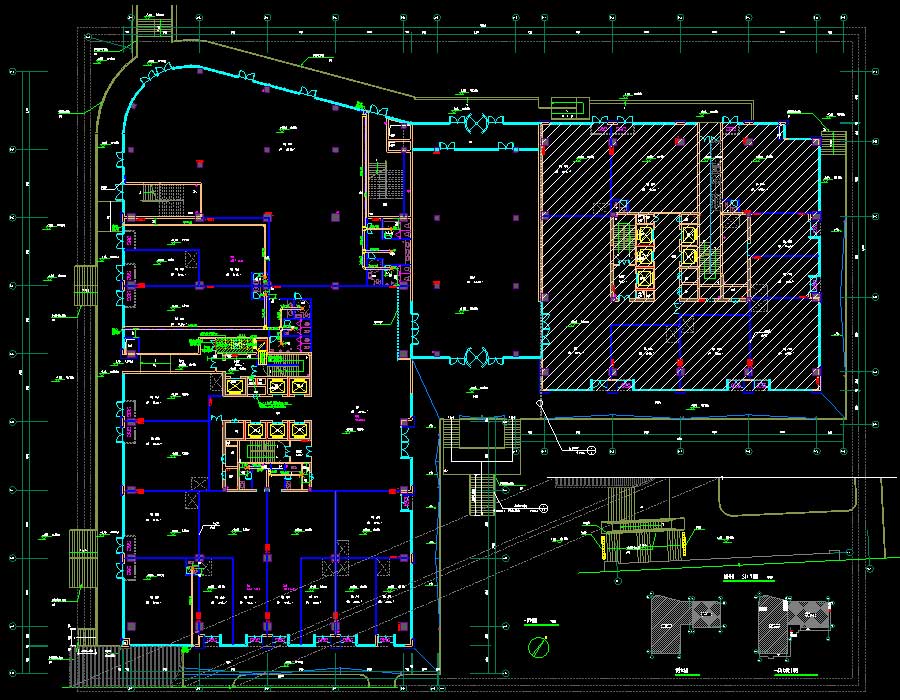

说明:多栋高层办公楼暖通施工图(1#楼缺空调水平面图),包括1~4#楼及车库。其中,1#建筑高度为36.6米,地上层数10层,建筑面积为29779.8平方米;2#建筑高度为23.4米,地上层数6层,建筑面积为9355.34平方米;3#建筑高度为76米,地上层数19层,建筑面积为37318.7平方米;4#建筑高度为90.8米,地上层数23层,建筑面积为27204.67平方米。图纸内容含:暖通说明,大样图,通风、防排烟平面图,空调通风、防排烟平面图,屋顶层平面图,空调水平面图,空调水系统图,加压送风系统图,排烟系统图,机房层平面图,冷媒平面图,风机安装详图,空调冷热源系统原理图,制冷机房设备管线布置图、设备布置图、设备基础图,分集水器大样图,水泵大样图,制冷机房、冷却塔大样图,蓄冷水池剖面图,蓄冷水池防水大样图,布水管节点图,立管系统图,风机剖面图,设备表及附表等等。
冷热源:空调系统:空气-水系统采暖系统:建筑面积:29779.8,9355.34,37318.7,27204.67㎡建筑高度:36.6,23.4,76,90.8m地上层数:10,6,19,23层地下层数:2层高度类别:高层图纸深度:施工项目地址:山东省设计时间:2015
