某小区多栋住宅楼全专业施工图3508521205文件大小:493.95M推荐人:老亚瑟图纸张数:2265张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:6887.99,10088,10192.13,10032.23,10204.94,10138.53,10513.35,7498.35,7494.44,12079.91,12069.26,8159.29,8101.19,8043.09,8052.06,7795.69,7790.91,16358.2,11015.99,5912.54,35259.6㎡地上层数:8,8,8,8,8,8,8,8,12,12,12,12,12,12,12,12,12,18,18,7层建筑高度:24.3,24.3,24.3,24.3,24.3,24.3,24.3,24.3,36.3,36.3,36.3,36.3,36.3,36.3,36.3,36.3,36.3,53.4,53.4,24.1m地下层数:2层高度类别:高层图纸深度:施工项目地址:河南省设计时间:2016建筑风格:现代效果图:无

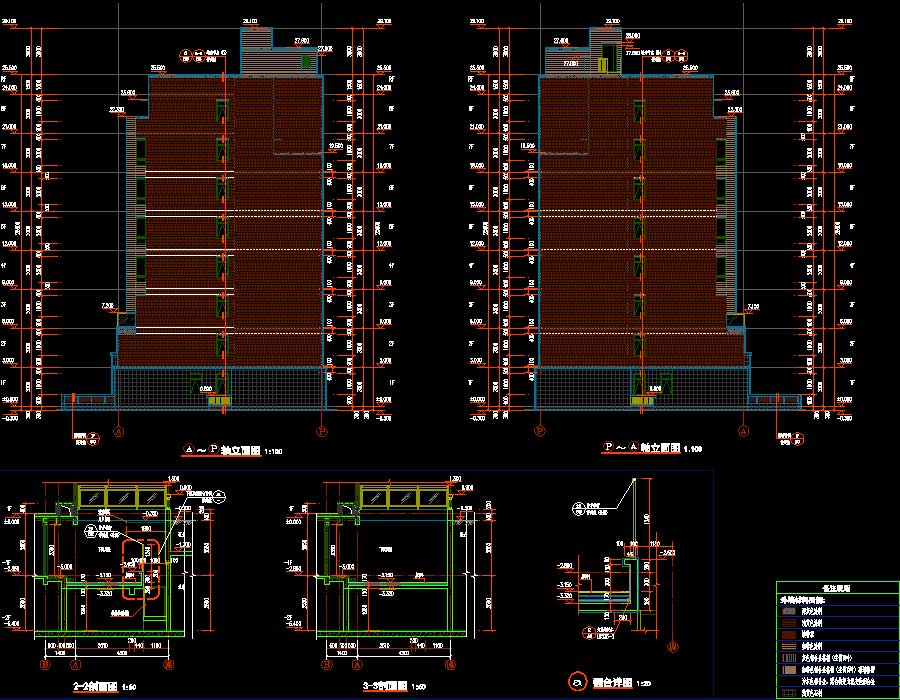

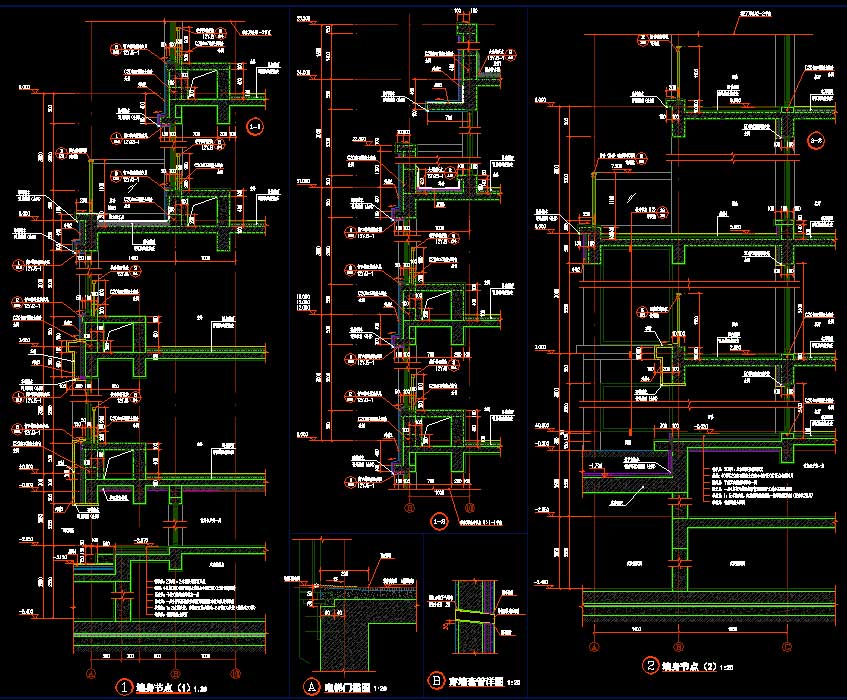

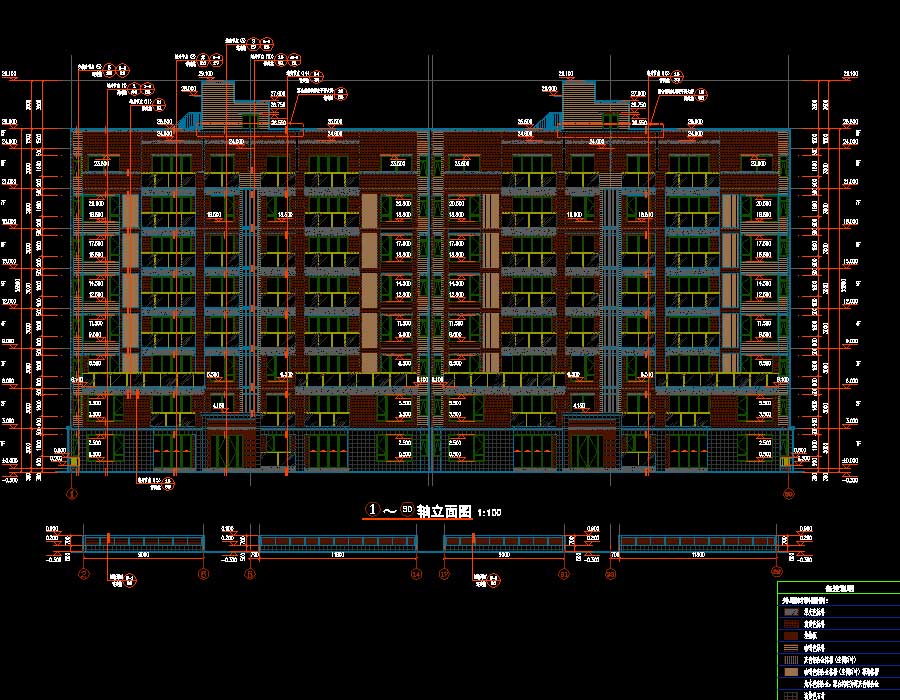

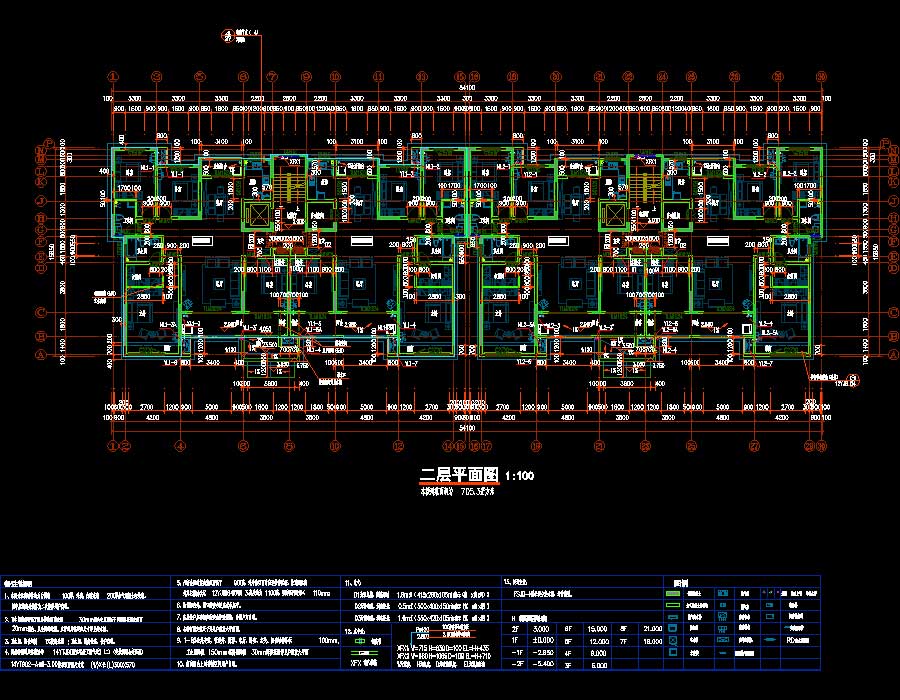

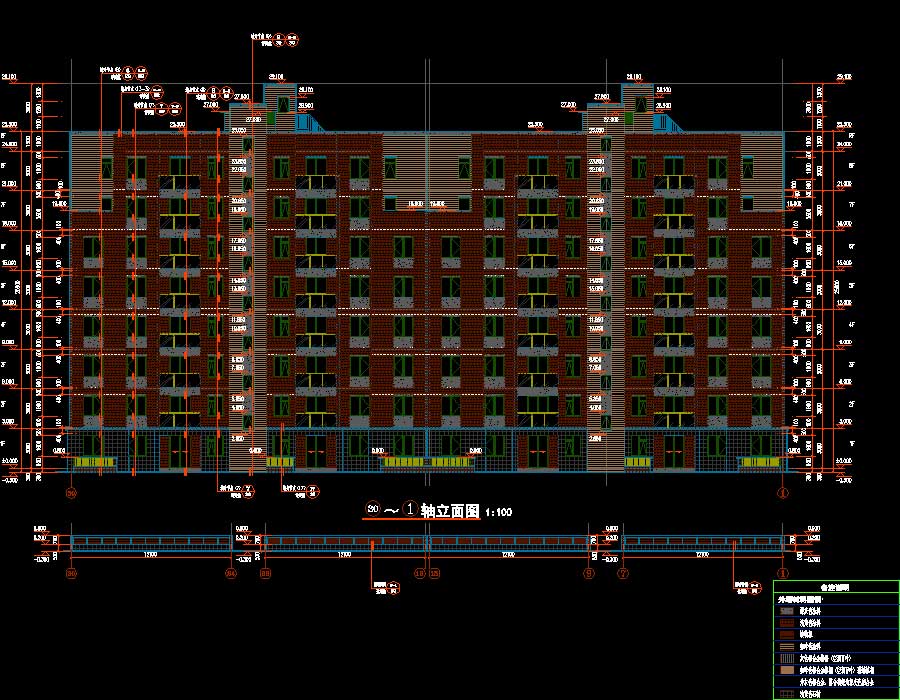

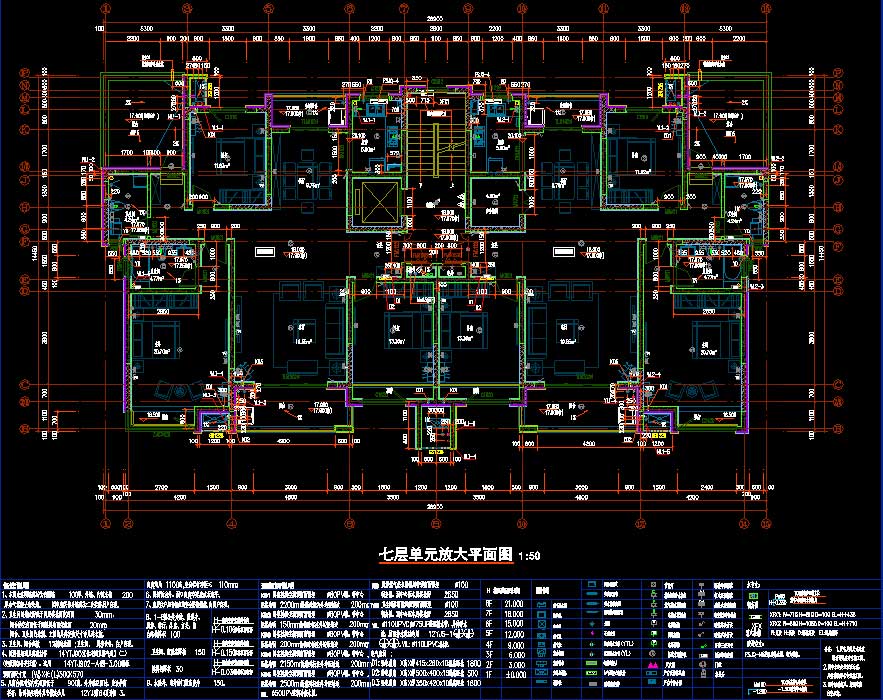

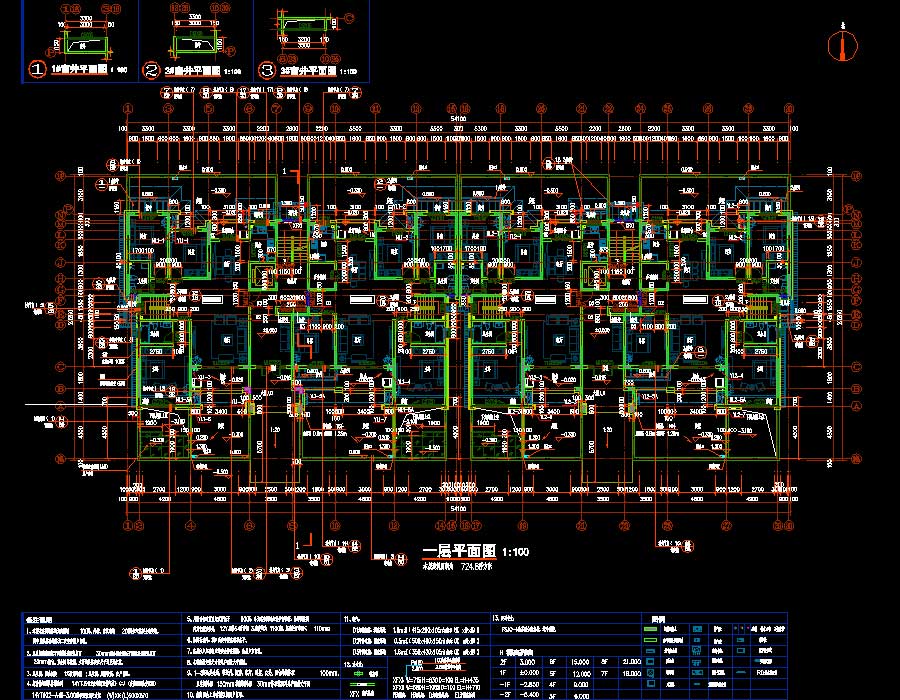

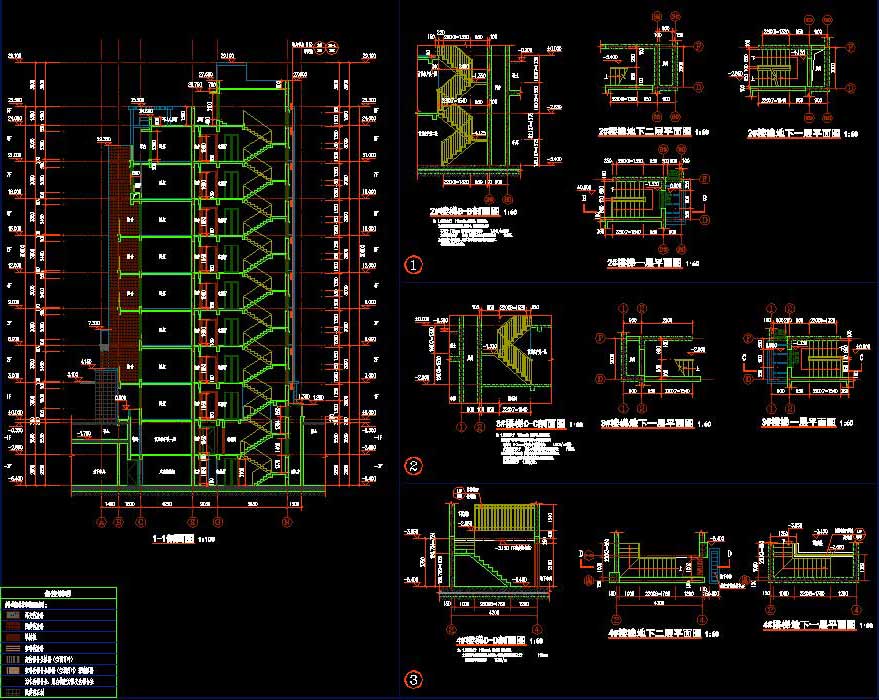

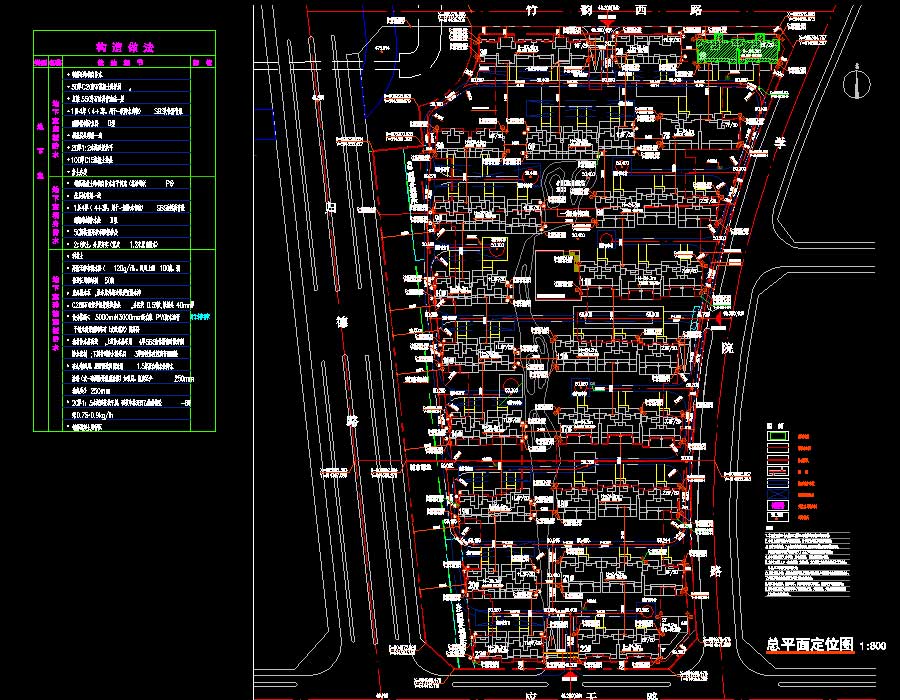

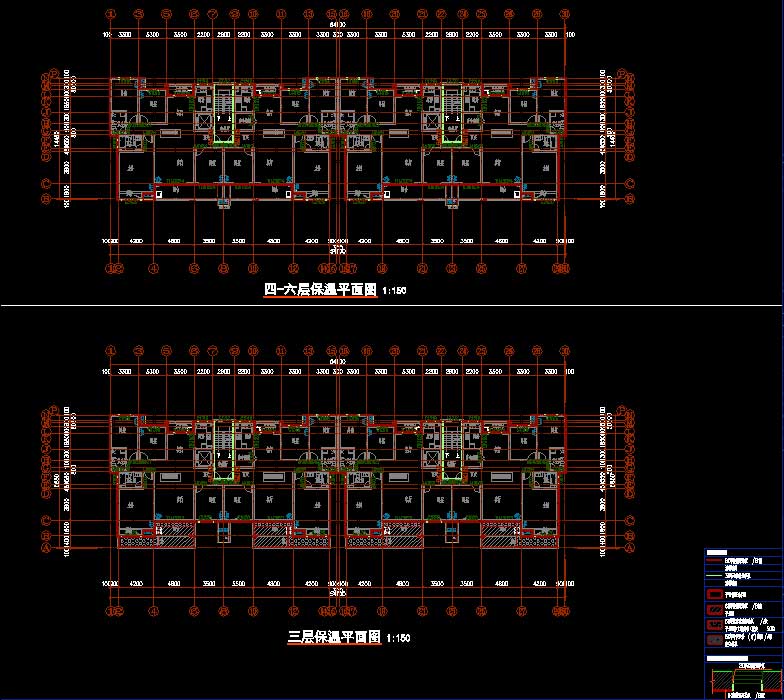

说明:该项目为某住宅区多栋住宅楼建筑、结构、电气、暖通、给排水专业施工图,其中,1#、8#、11#、12#、17#、18#、21#、22#楼,地上8层,地下2层,高24.3米,总建筑面积分别为6887.99、10088、10192.13、10032.23、10204.94、10138.53、10513.35、7498.35平方米,剪力墙结构;2#、6#、9#、10#、15#、16#、19#、20#、23#楼,地上12层,地下2层,高36.3米,总建筑面积分别为7494.44、12079.91、12069.26、8159.29、8101.19、8043.09、8052.06、7795.69、7790.91平方米,剪力墙结构;3#、5#楼,地上18层,地下2层,高53.4米,总建筑面积分别为16358.2、11015.99平方米,剪力墙结构;7#楼,总建筑面积5912.54平方米,地上7层,地下2层,高24.1米,剪力墙结构;地下车库,总建筑面积35259.6平方米,地下一层。图纸内容包含:建筑专业,建筑设计总说明、建筑节能设计表、构造做法表、套型指标表、室内装修做法表、总平面定位图、各层平面图、建筑立面图、剖面图、楼梯详图、各层单元放大平面图、墙身节点、门窗表、门窗大样、各层保温平面图;结构专业,结构设计总说明、桩布置图、基础平面图、基础梁平法施工图、剪力墙平法施工图、剪力墙构造边缘构件配筋表、节点详图、梁平法施工图、楼层结构平面图、露台钢结构廊架平面大样、楼梯详图、墙身节点、结构平面预留洞布置图;暖通专业,暖通设计总说明、主要设备器材表、图例、采暖系统图、详图、地下二层采暖干管平面图、地下一层通风、采暖平面图、楼层采暖平面图;给排水专业,给水排水设计总说明、给水、排水系统原理图、雨水、冷凝水系统原理图、消火栓系统原理图、主要设备器材表、给排水平面图、标准层户型给排水详图、系统图、地下一层卫生间给排水详图、排水系统图、压力排水系统详图;电气专业,电气设计总说明、配电、弱电竖向系统图、材料表、电气系统图、配电、照明、弱电平面图、屋顶防雷平面图、基础接地平面图等。
