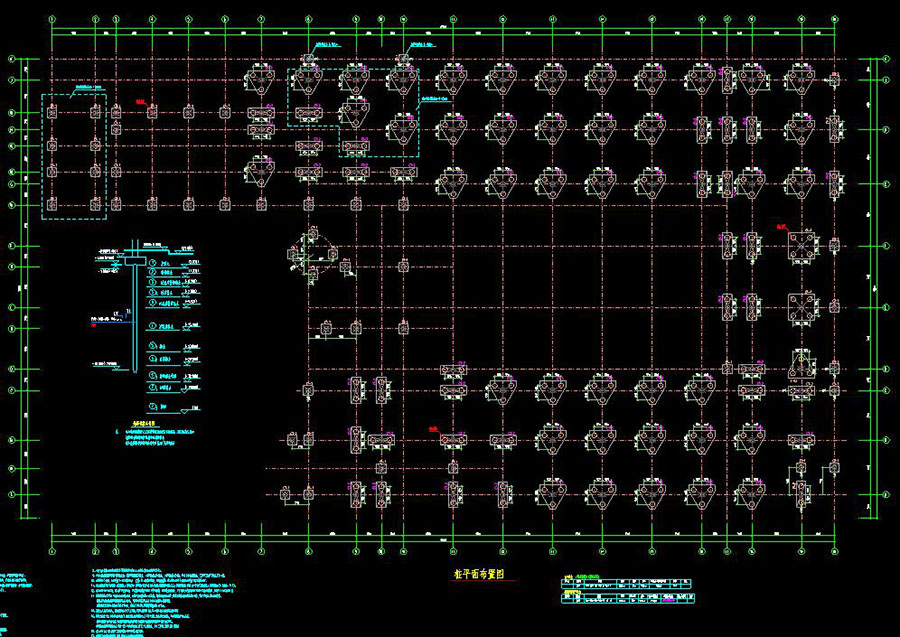

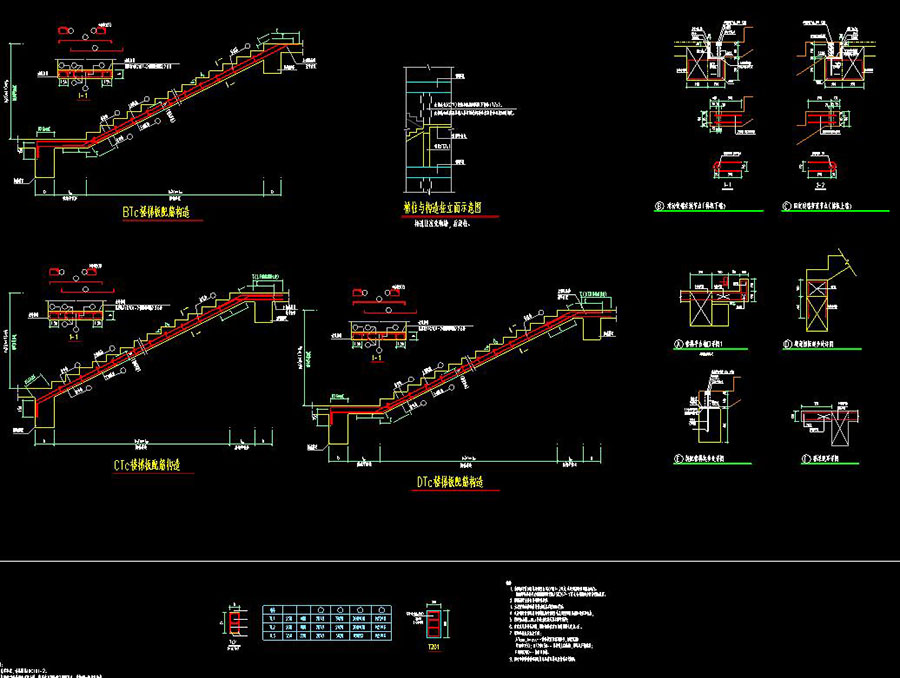

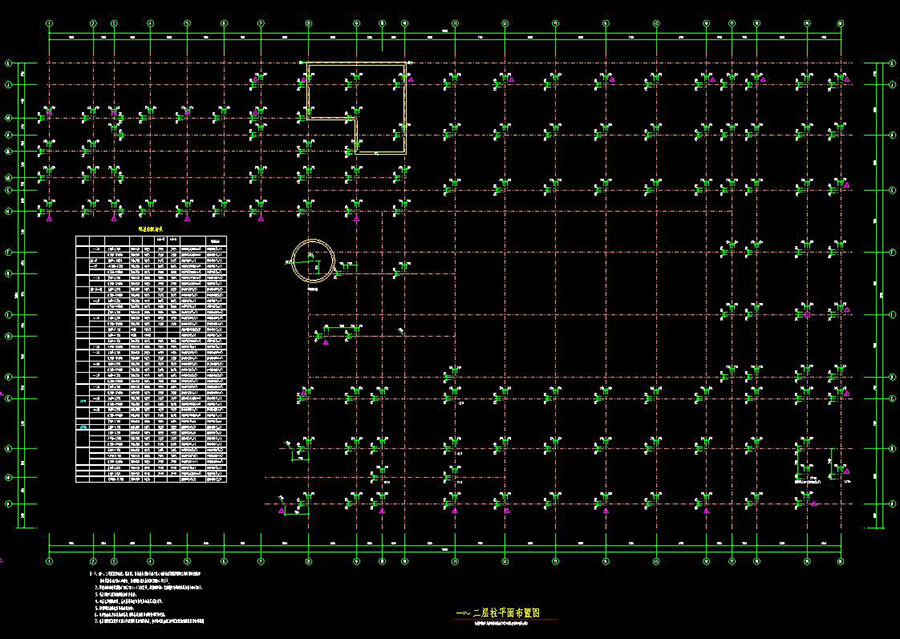

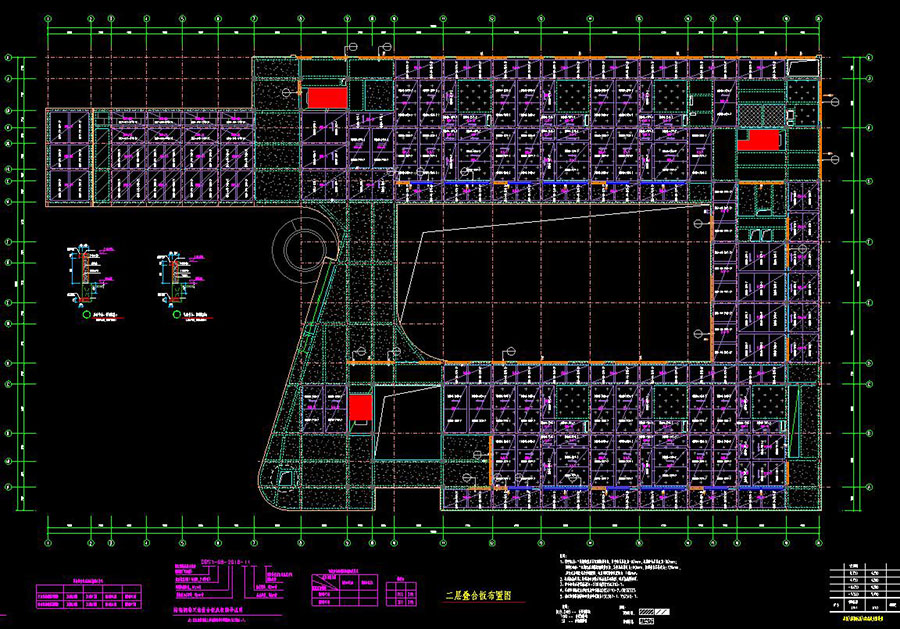

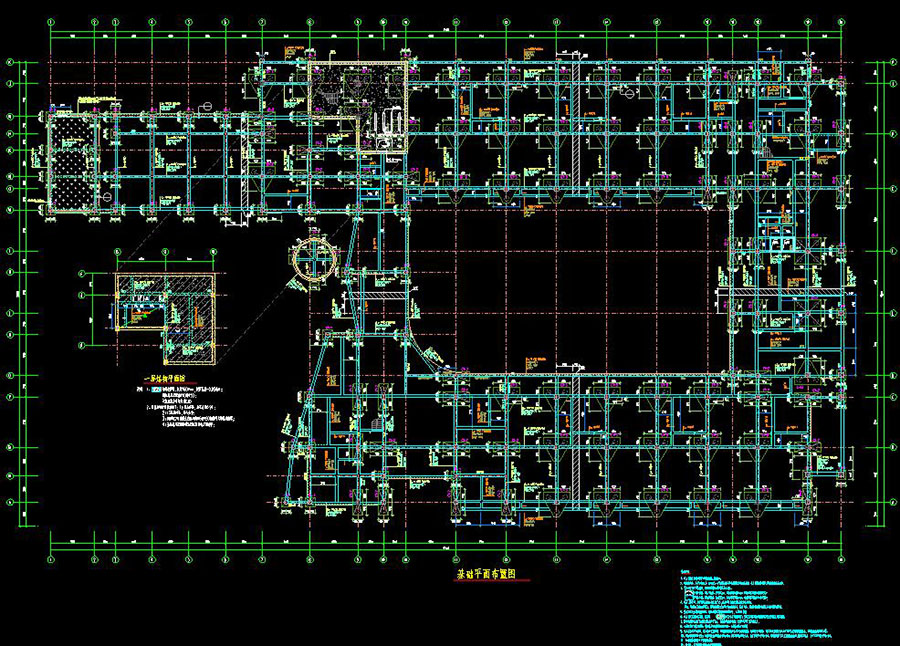

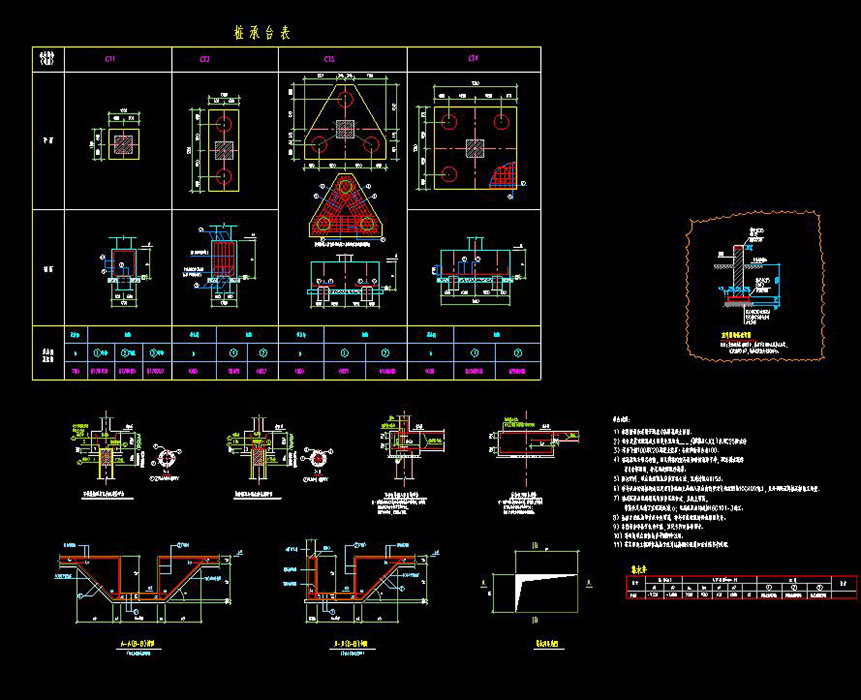

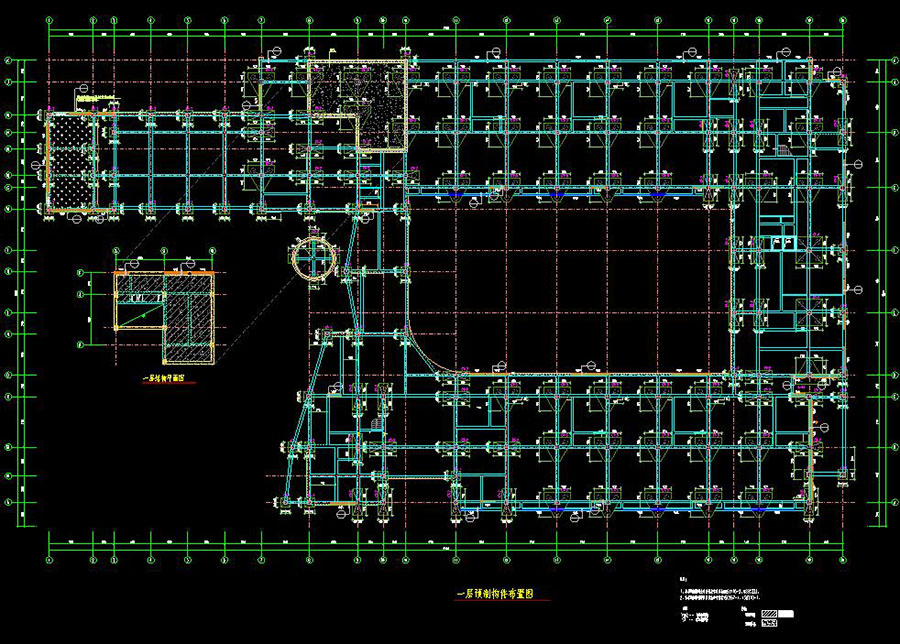

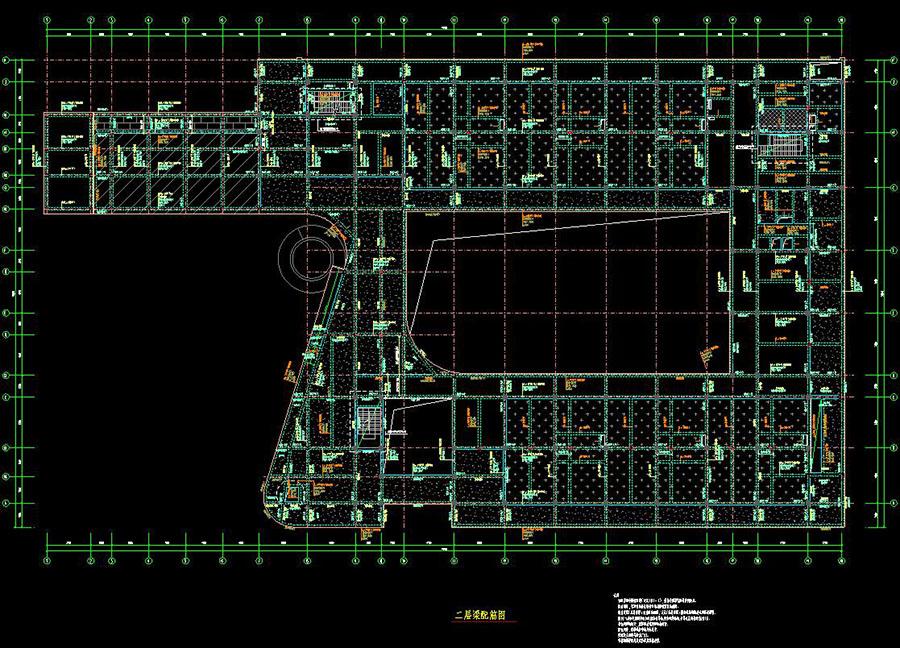

说明:上海市浦东新区某地块配套幼儿园新建工程,本工程主要建筑功能为教学和办公,总建筑面积7721.6㎡,其中地上建筑面积7607.5㎡,地下建筑面积114.1㎡,地上3层,地下1层,房屋高度12.9m,框架结构,桩基础,地上分为2个独立的结构单元,教学楼下局部有地下室;图纸包含:施工图结构设计总说明(混凝土结构),装配式混凝土结构预制构件设计说明,目录,桩平面布置图,基础平面布置图,基础详图,一层预制构件布置图,现浇板和叠合板后浇层配筋图,梁配筋图,叠合板布置图,柱平面布置图,YWQ5详图,YNEQ9详图,楼梯、节点详图,坡道详图
结构类型:框架基础类型:桩基抗震烈度:7度抗震风压:0.55kN/㎡雪压:0.2kN/㎡建筑面积:7721.6㎡建筑高度:12.9m地上层数:3层地下层数:1层高度类别:低层图纸深度:施工项目地址:上海市设计时间:2018
