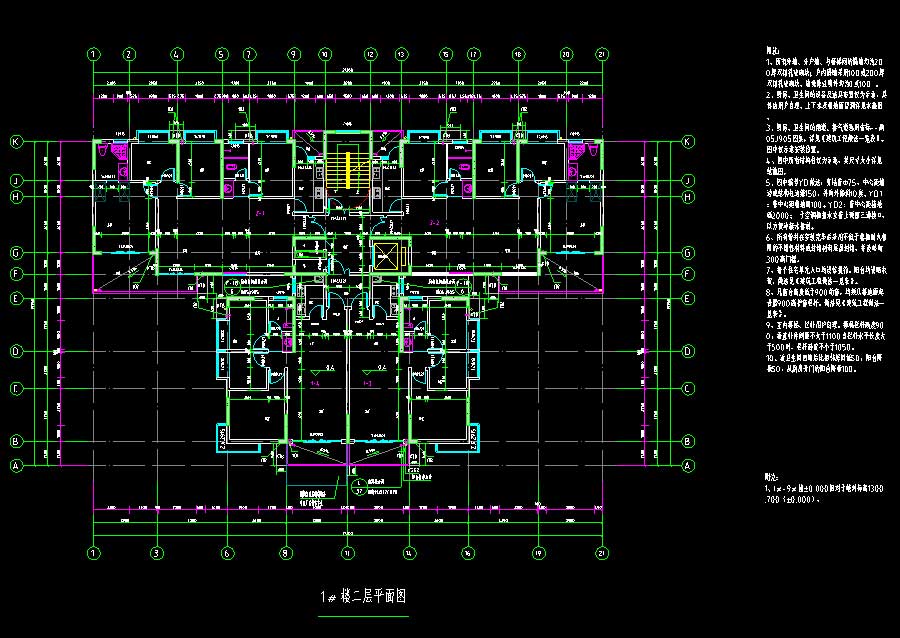

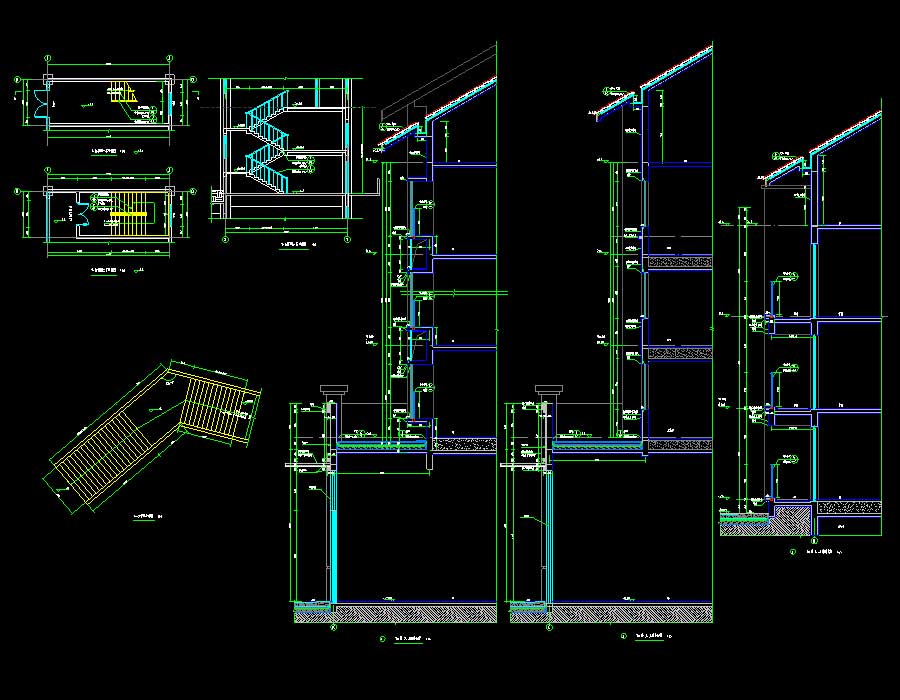

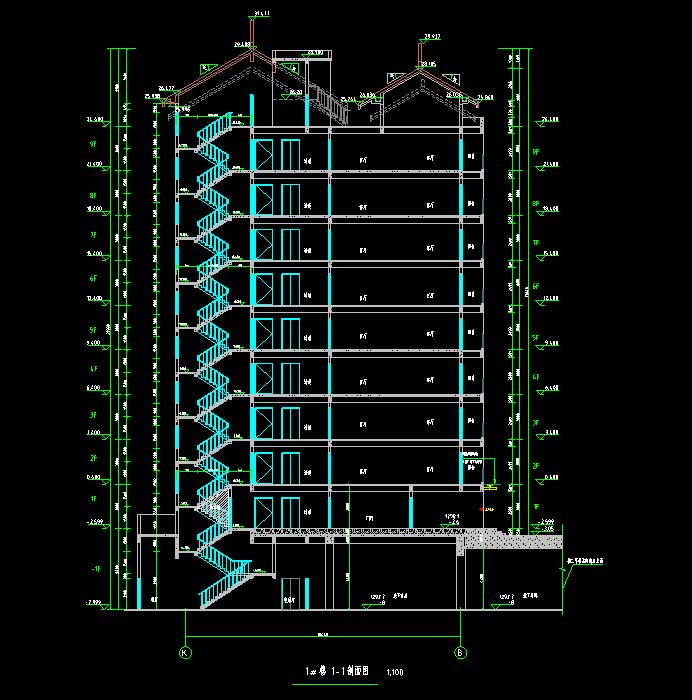

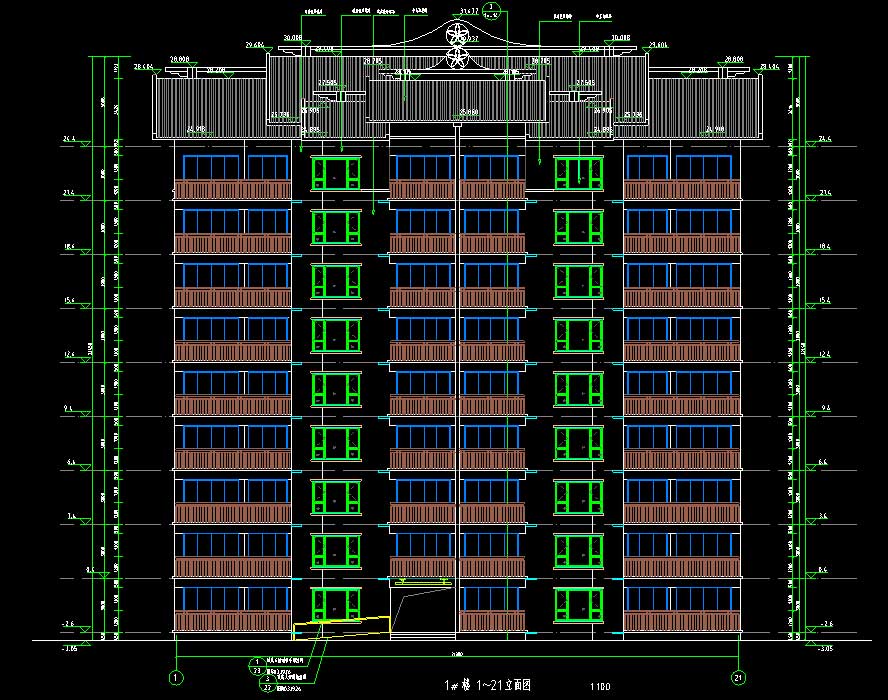

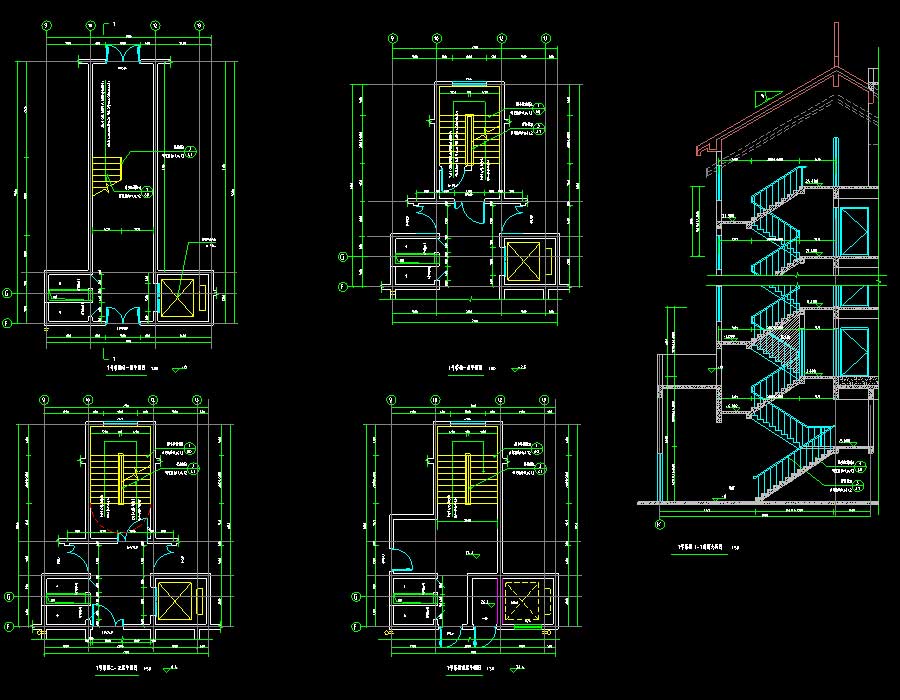

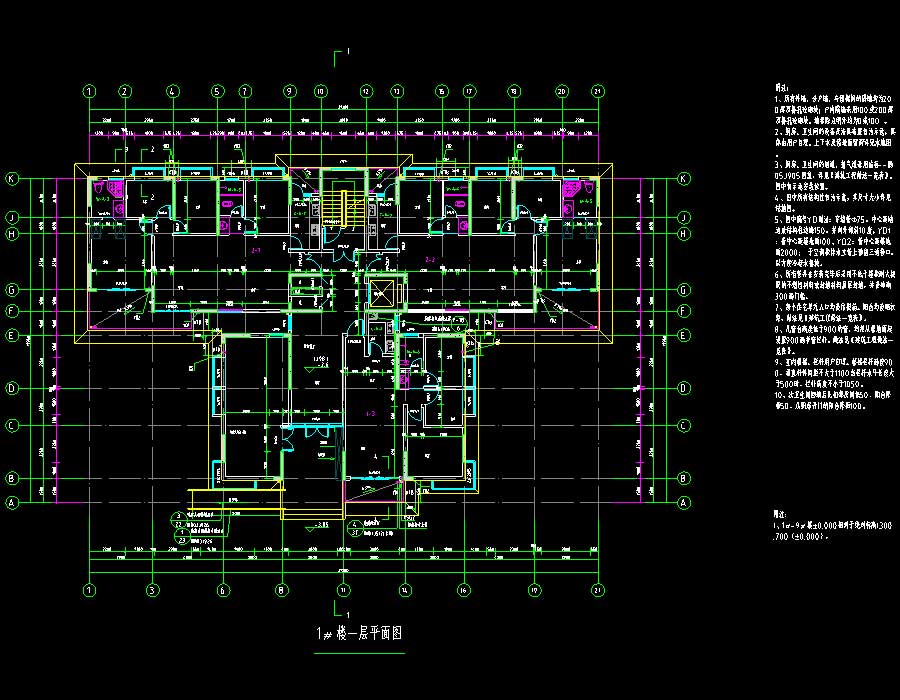

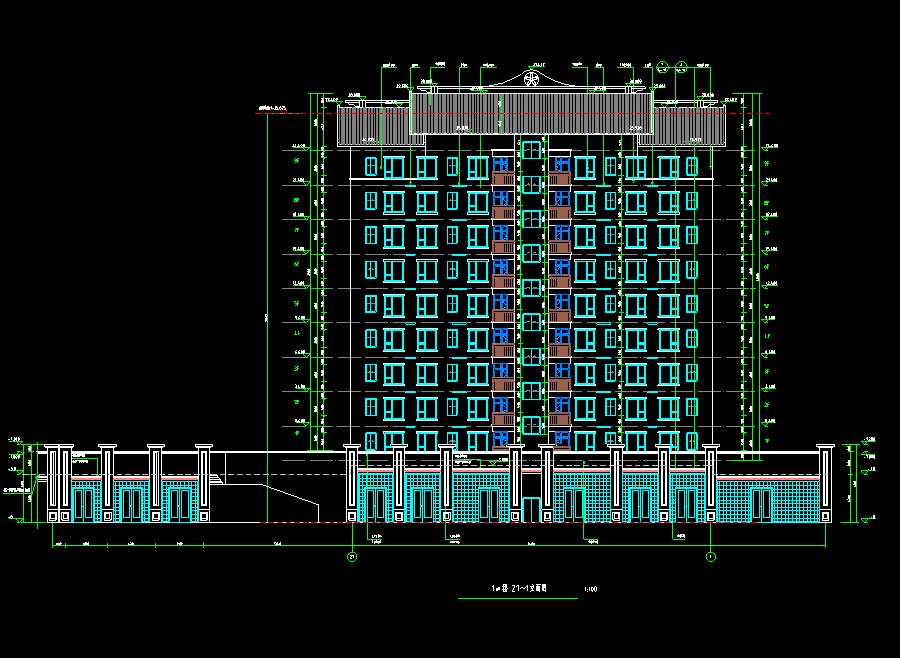

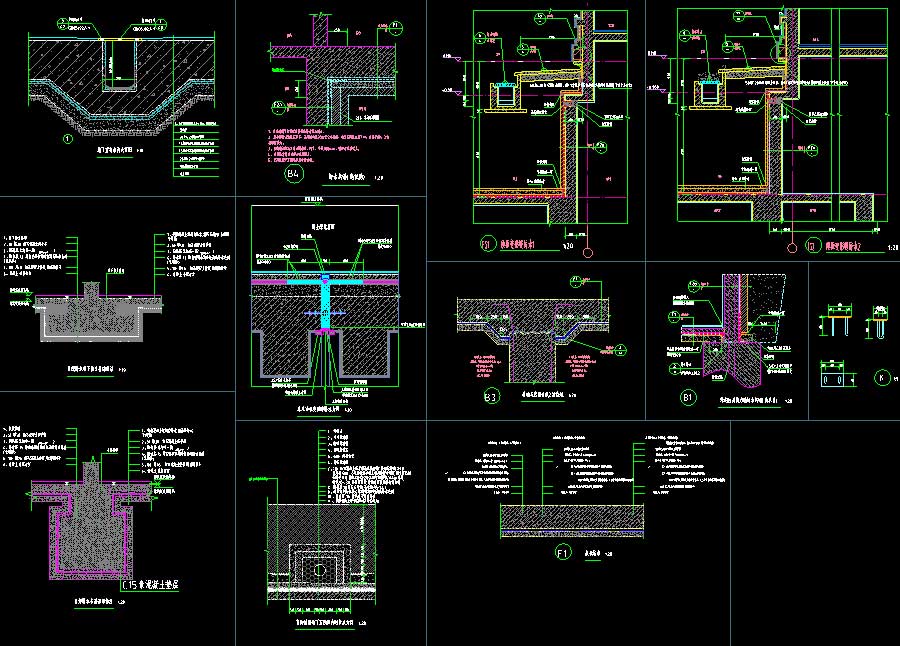

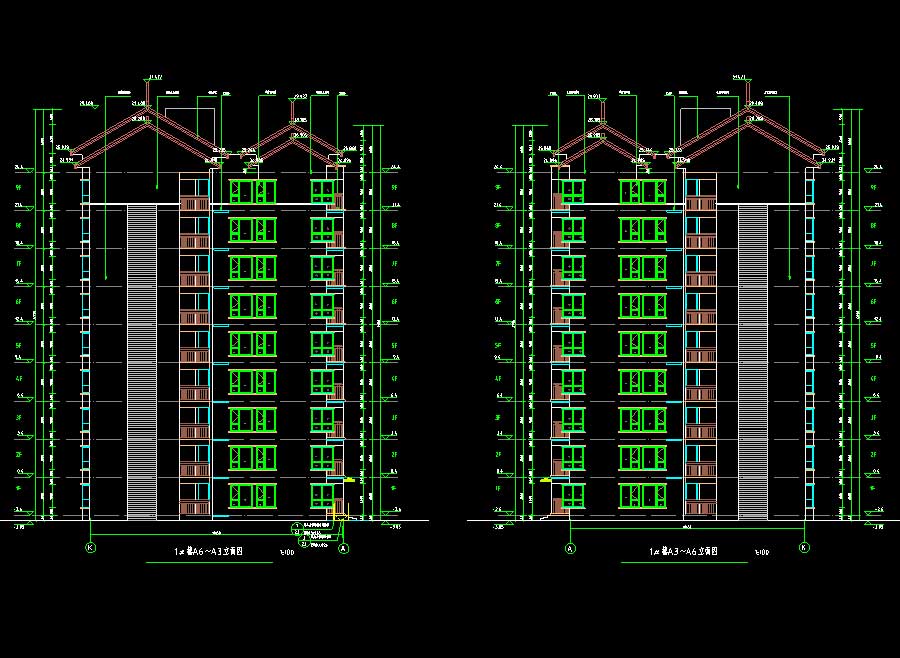

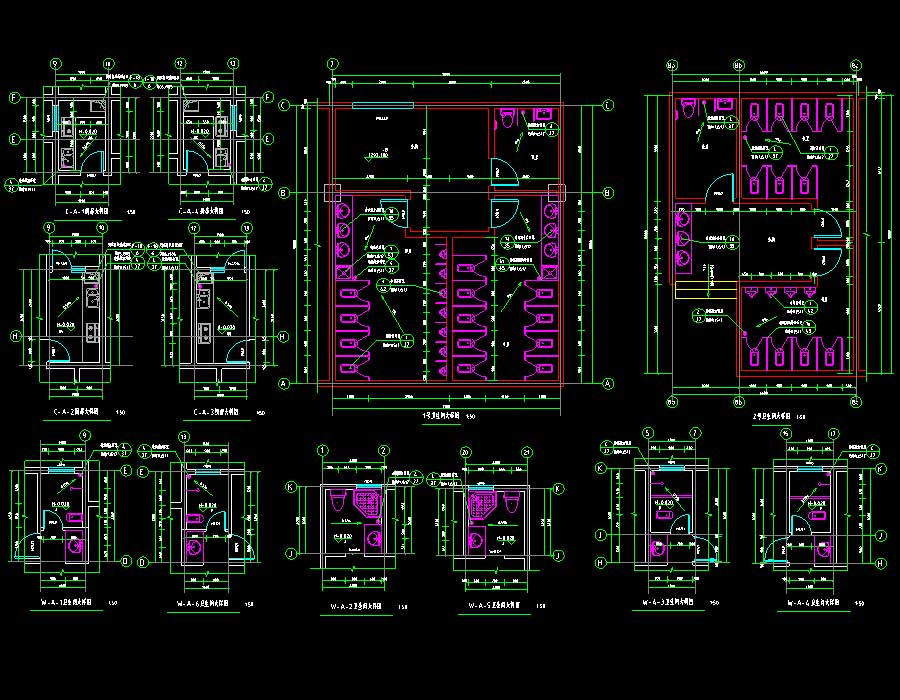

说明:某拆迁安置建设项目多栋住宅楼多专业施工图(含招标文件),抗震设防烈度为7度,主要结构形式为框支剪力墙结构。其中,7-9#楼地上层数均为2层,建筑高度为10.5-10.8米;10-12、15#楼地上层数均为5层,地下层数均为1层,建筑高度为22.07-22.82米;16、17#地上层数均为6层,建筑高度分别为24.5、20.5米;1-6、13-14#楼地上层数均为9层,除6#楼无地下层外,其余地下层数均为1层,建筑高度为36.14-36.47米。项目用地面积为72273.90平方米,建设用地面积为65552.11平方米,总建筑面积为106782.74平方米,其中计容建筑面积为84762.03平方米,不计容建筑面积为22020.71平方米,建筑基底面积为16303.84平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,节点大样图,楼梯大样图,墙身大样图,厨房大样图,卫生间大样图,门窗大样图,车道剖面示意图,屋顶大样图;结构说明,桩基平面布置图,基础平面布置图,墙柱平面布置图,底板结构平面布置及板配筋图,配筋图,楼梯结构图,平法施工图等等。专业包括建筑、结构。
建筑面积:106782.74㎡地上层数:9,9,9,9,9,9,2,2,2,5,5,5,9,9,5,6,6层建筑高度:36.14,36.31,36.31,36.31,36.31,36.31,10.5,10.8,10.8,22.82,22.67,22.07,36.47,36.47,22.22,24.5,20.5m地下层数:1层高度类别:多层图纸深度:施工项目地址:贵州省设计时间:2018建筑风格:现代效果图:无
