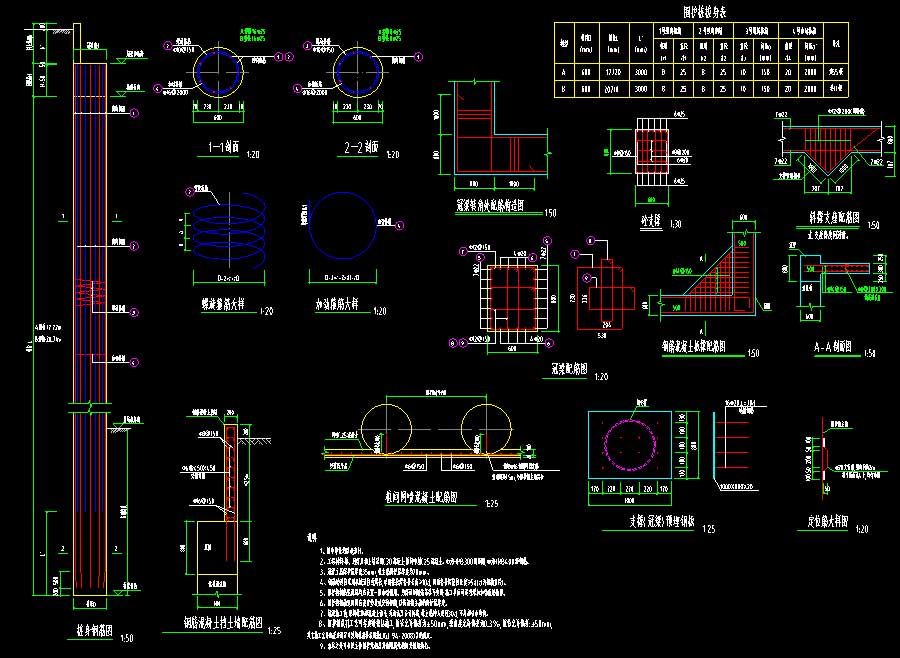

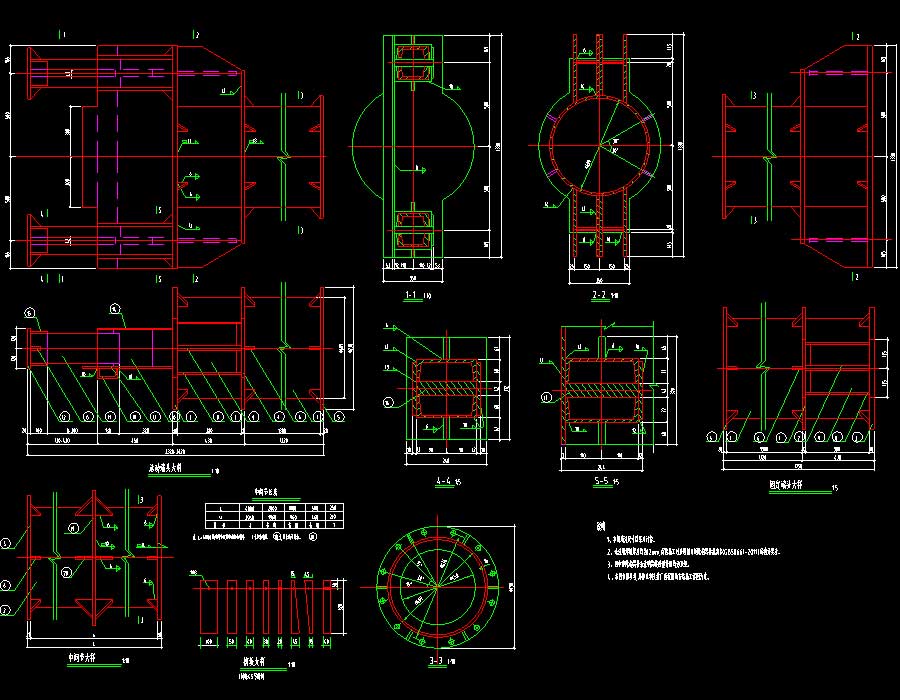

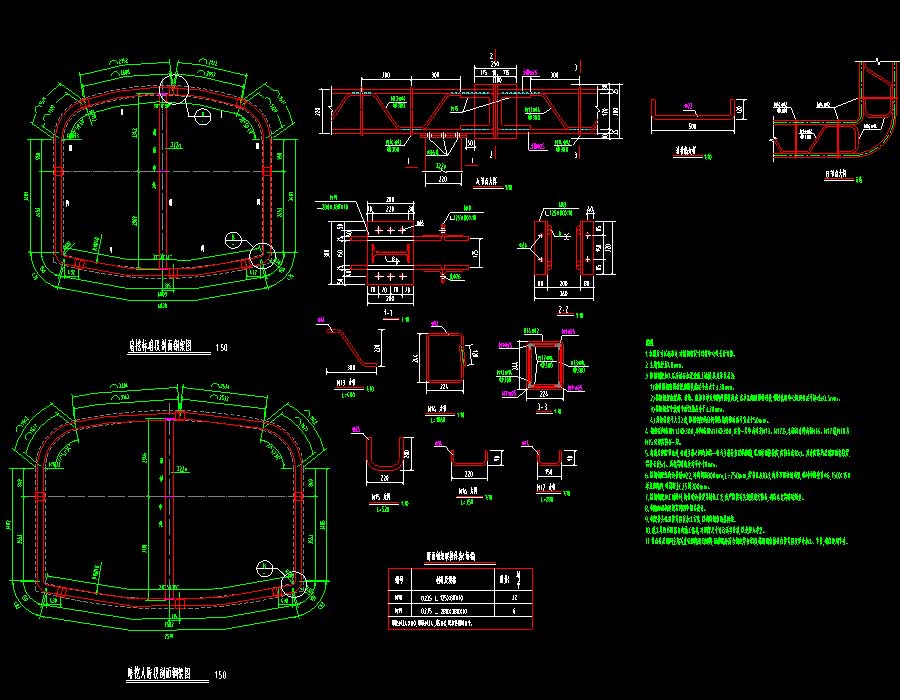

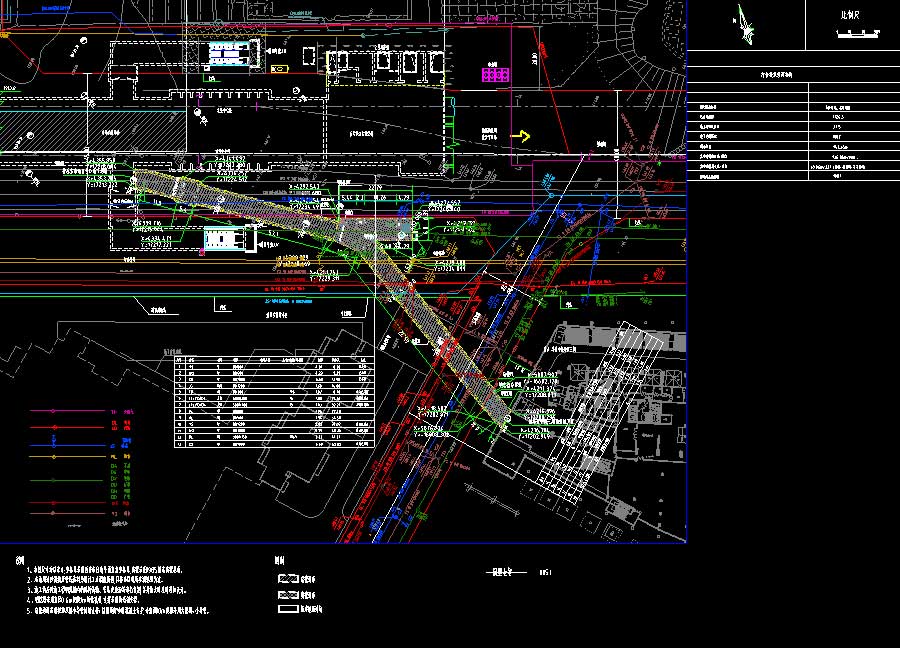

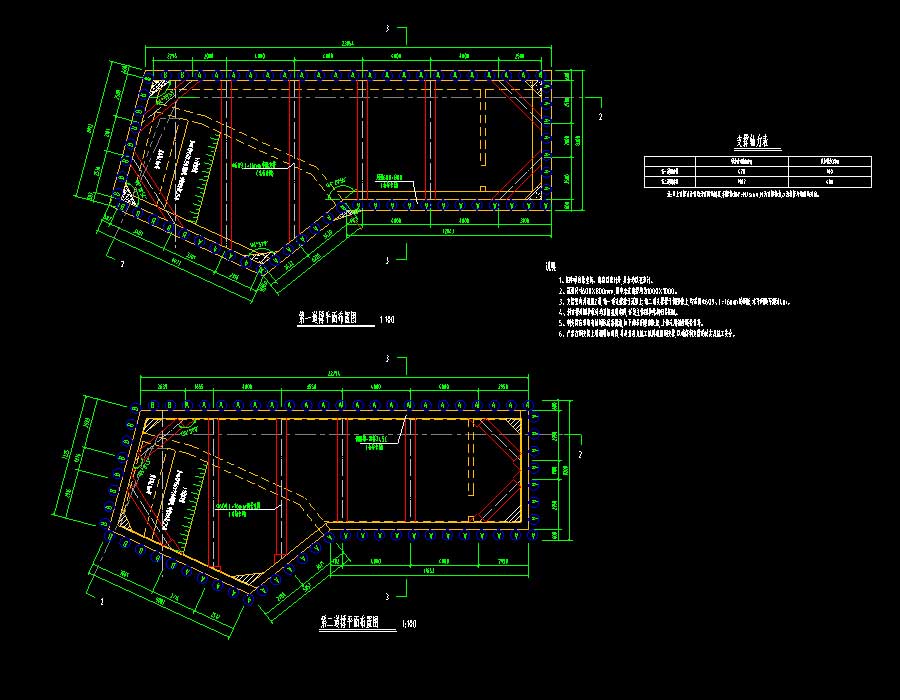

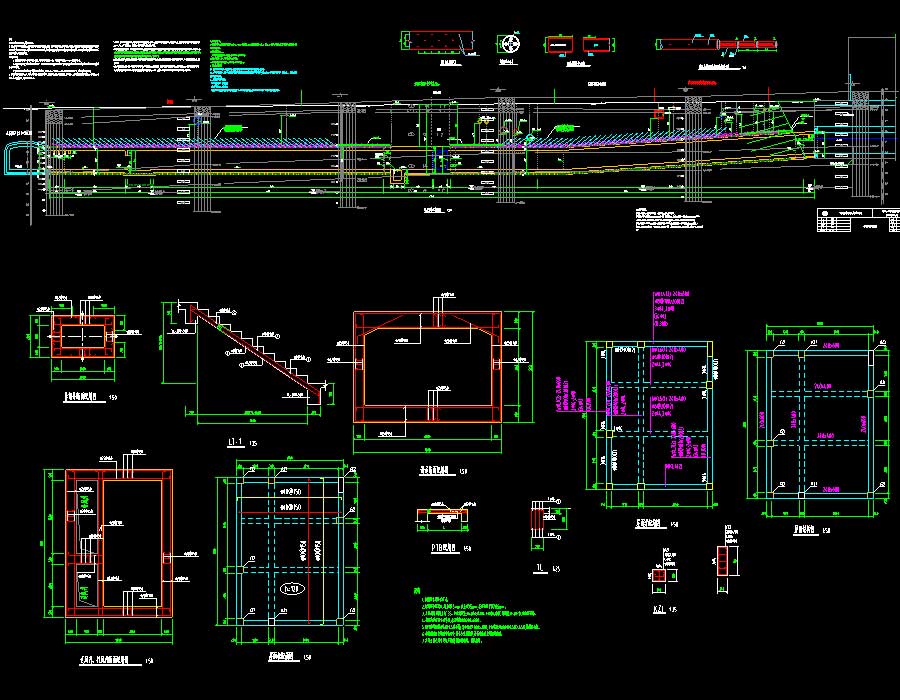

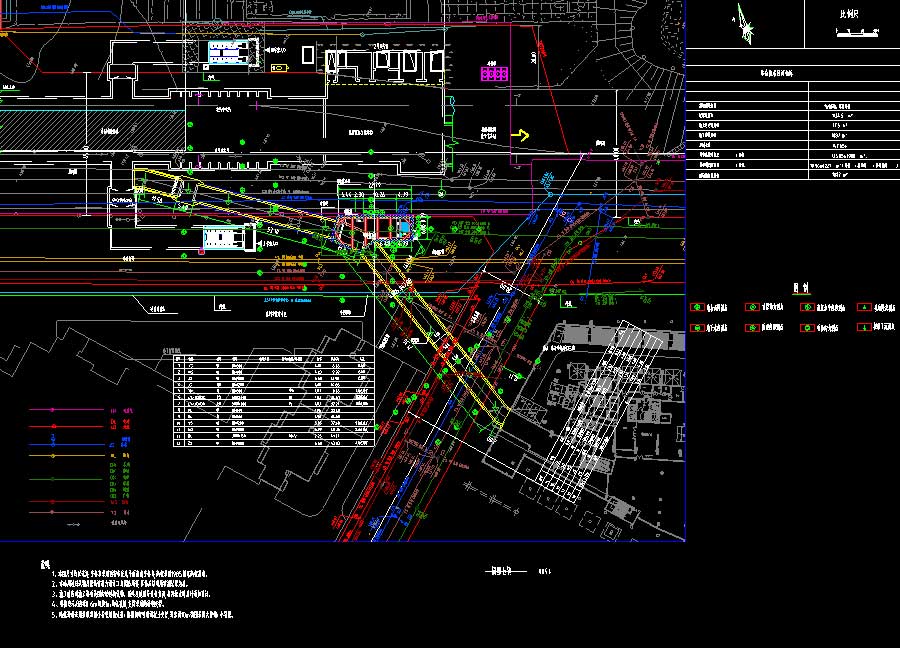

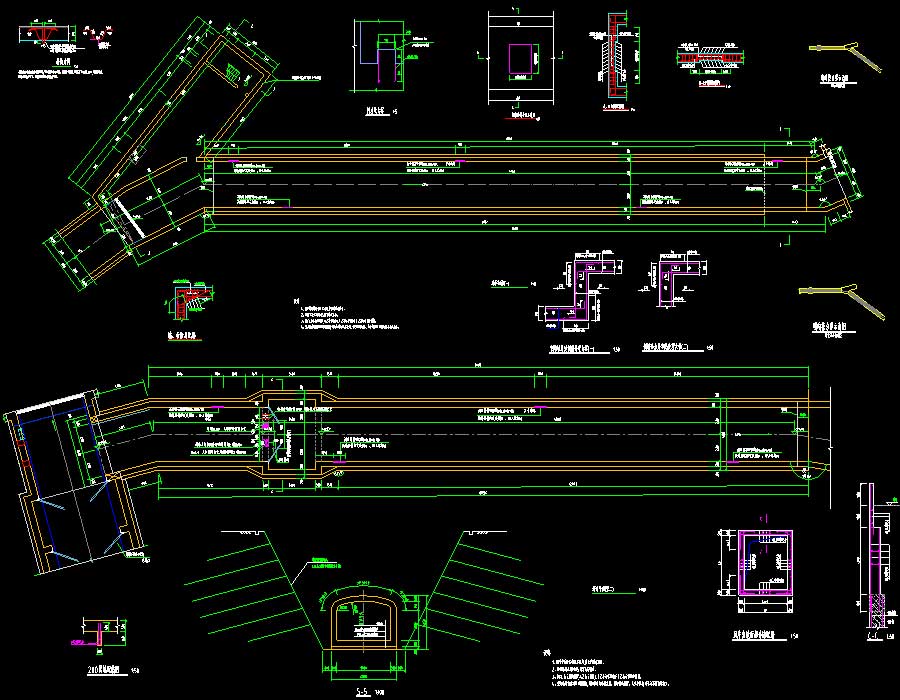

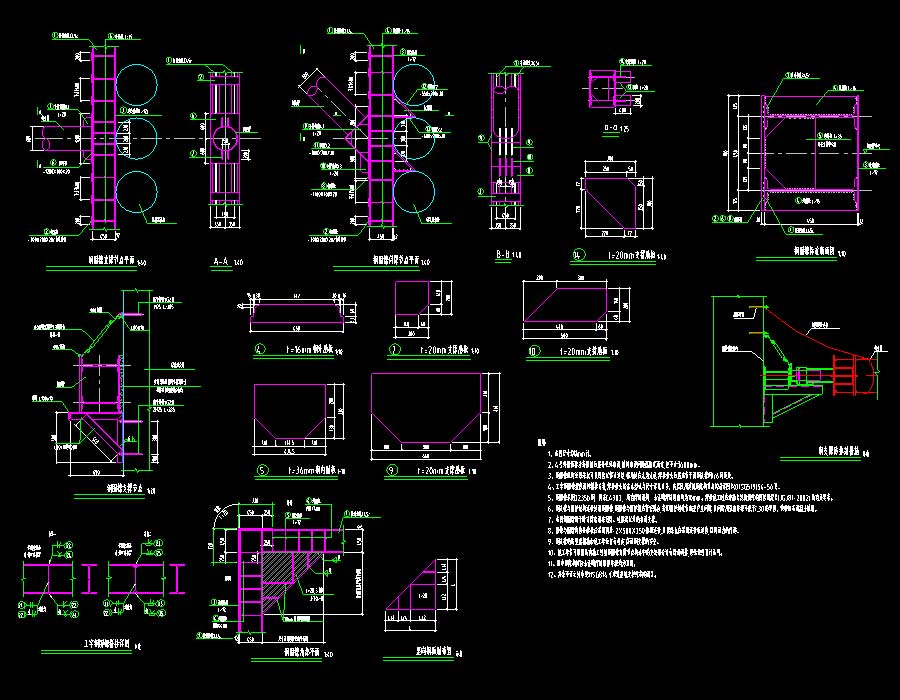

说明:某地铁站地下通道工程结构施工图,地下通道部布置于车站西侧,采用明暗挖结合施工,其中明挖段长约23m,过街段采用暗挖,通道总长约147米。明挖基坑采用桩加内支撑支护;暗挖通道采用拱顶双排小导管超前注浆加格栅钢架喷射混凝土支护,进出洞10米拱顶范围采用108大管棚加单排小导管超前注浆加格栅钢架喷射混凝土支护。抗震设防烈度为8度,通道均为现浇钢筋混凝土箱型框架结构,设置外包防水层。设计范围具体包括基坑支护结构、主体结构平剖面布置及其配筋,暗挖过街通道的超前支护结构、初支、二衬结构布置及配筋,施工工序以及监控量测设计等。图纸内容含:结构说明,施工总平面图,围护桩平面布置图,围护结构支撑平面图,围护结构剖面图,围护桩配筋图,结构平、剖面图,通道平面图,明挖段配筋图,暗挖断面图,暗挖隧道与车站位置关系图,暗挖通道纵剖面图,暗挖支护结构钢架图,暗挖二衬结构配筋图,人防门框墙配筋图,出入口与通道接口框架图,明挖、暗挖施工步序图,施工监测平面图,明挖、暗挖施工监测剖面图,钢支撑大样图,钢围檩大样图,通道横剖面防水设计图,明挖施工缝防水构造图,变形缝防水构造图,止水带及注浆管构造图,穿墙管及接地引出线防水做法明挖与矿山法通道接口防水构造图。
结构类型:框架基础类型:箱基抗震烈度:8度抗震风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:陕西省设计时间:2019
