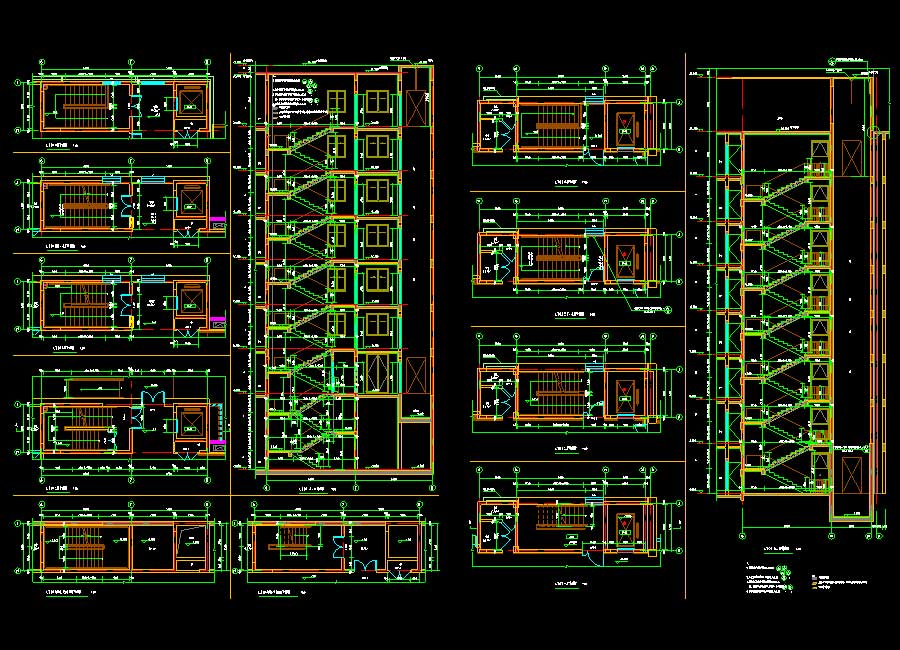

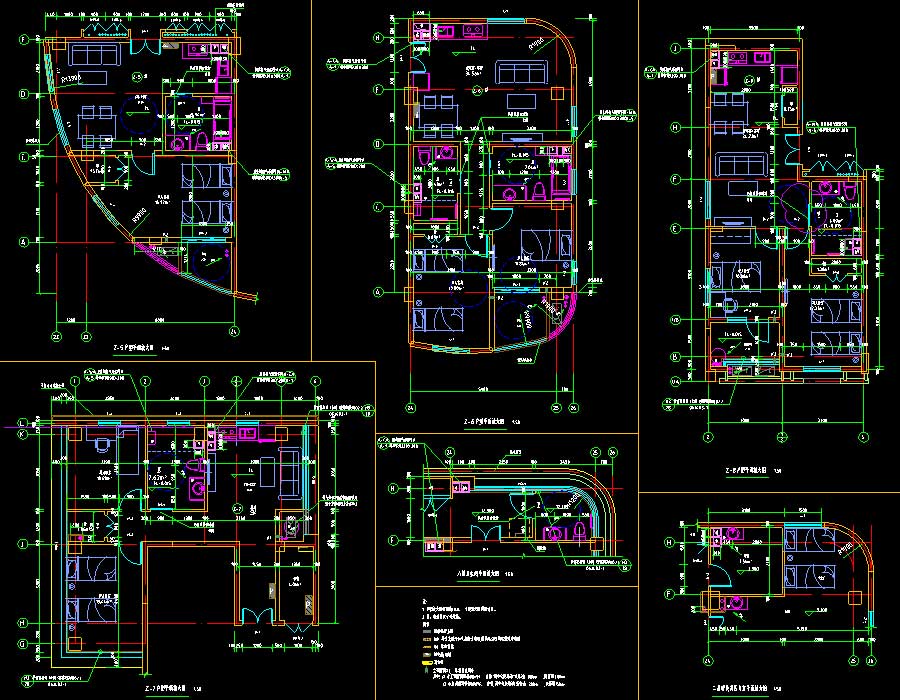

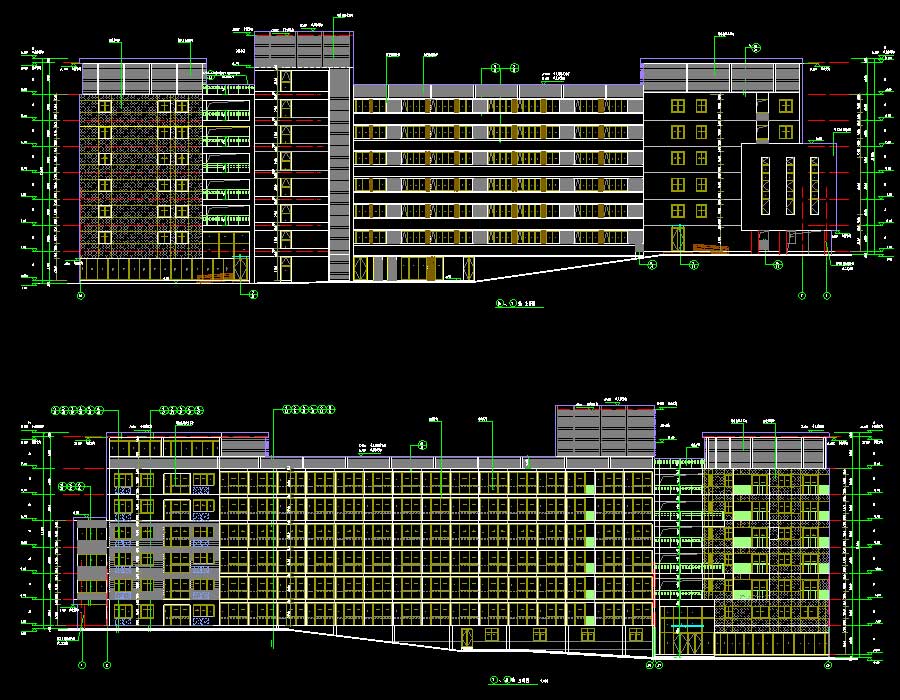

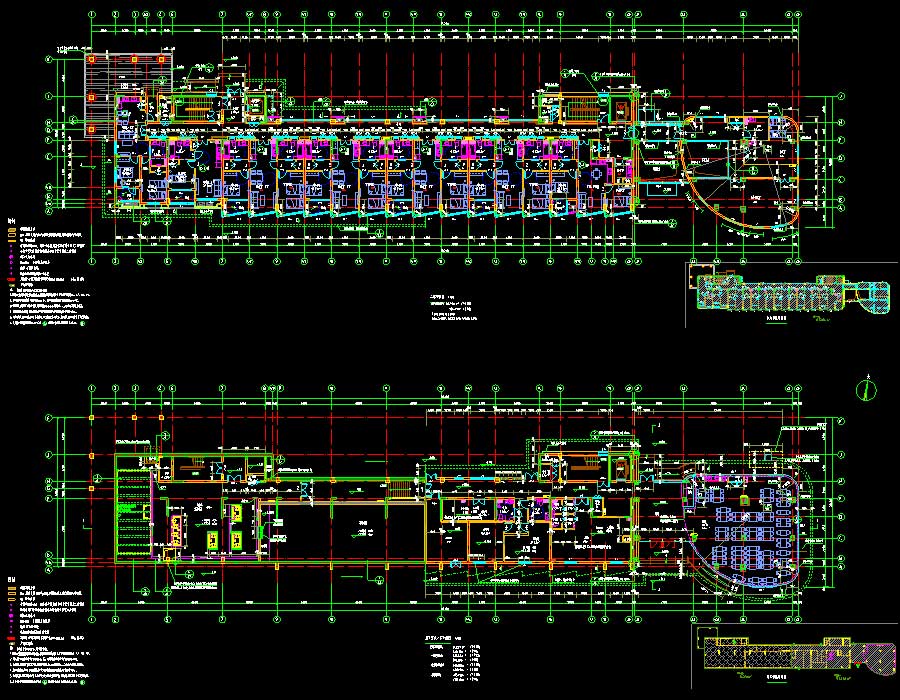

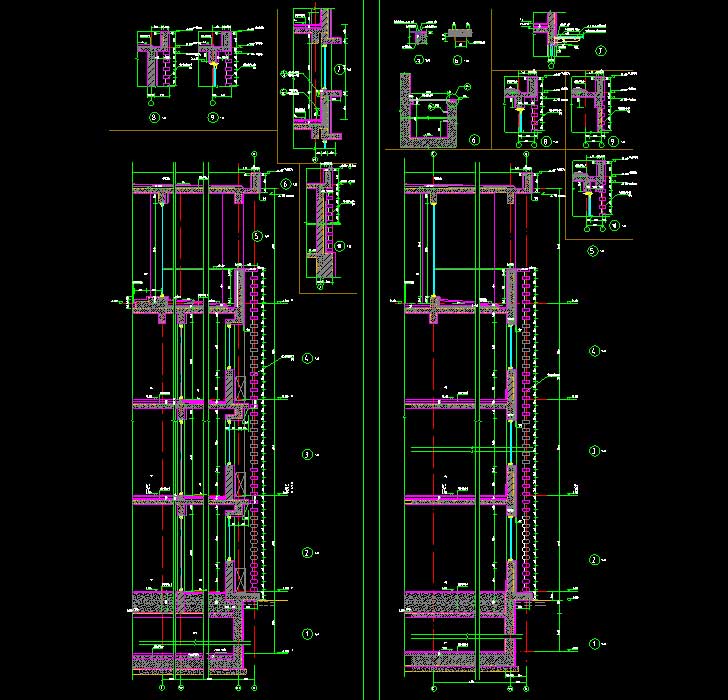

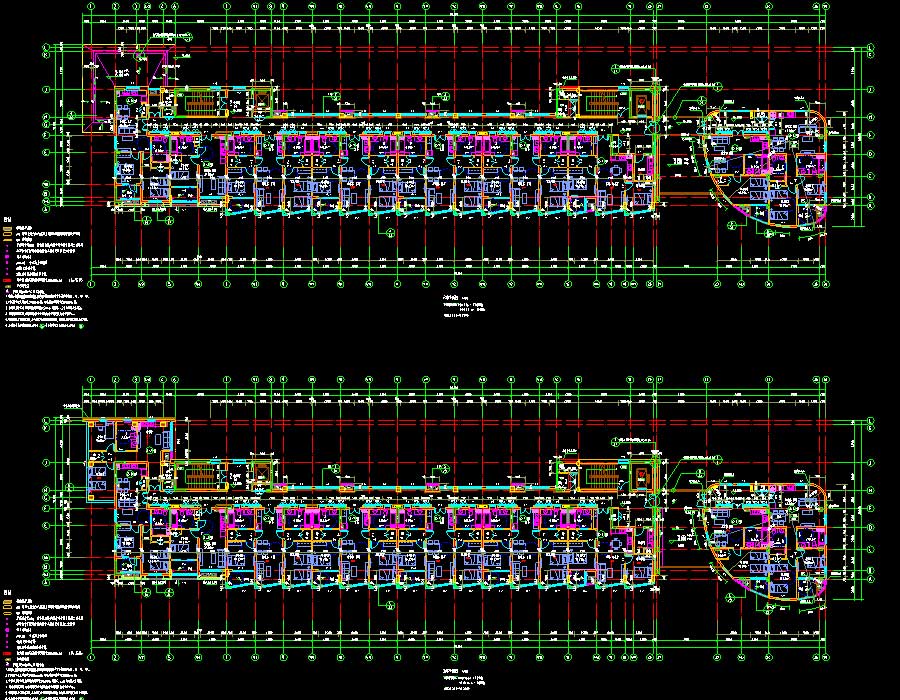

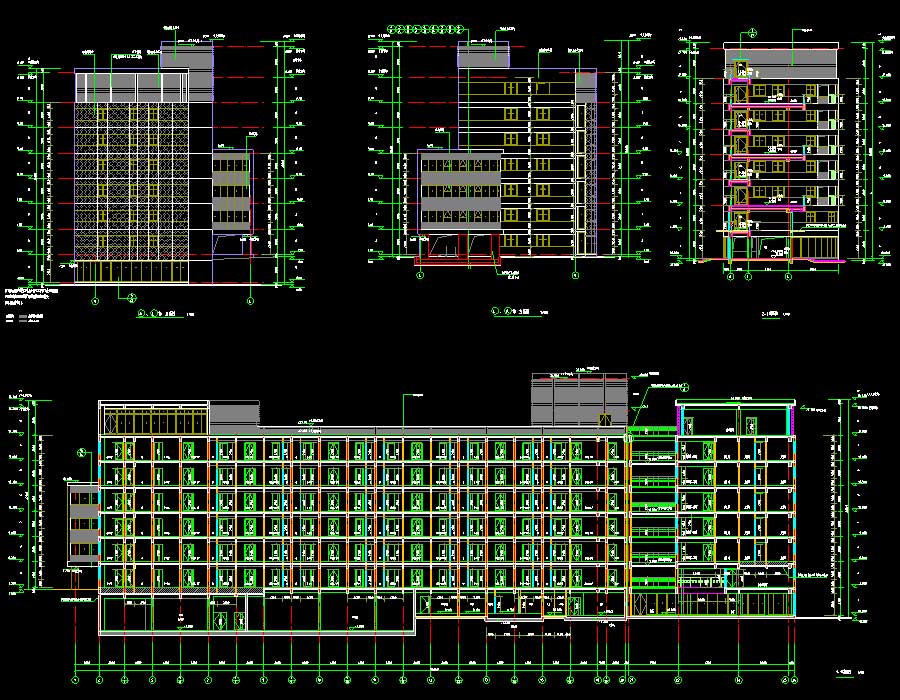

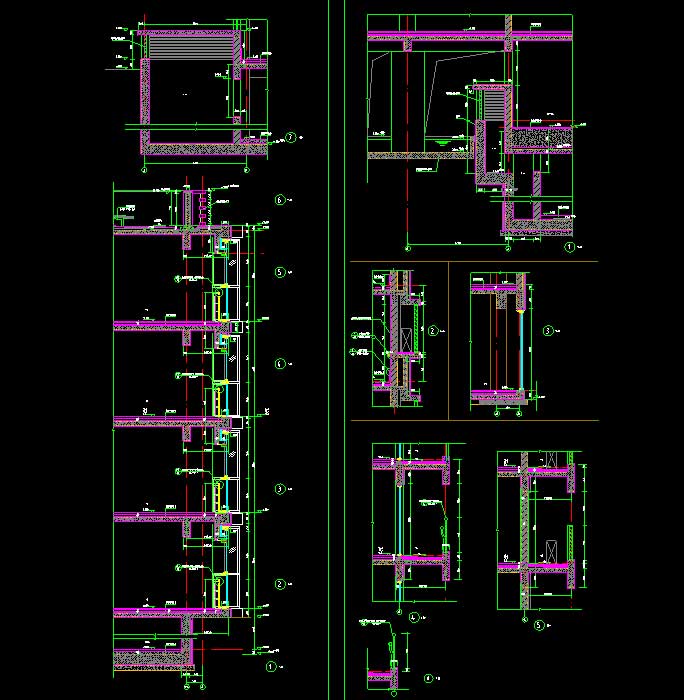

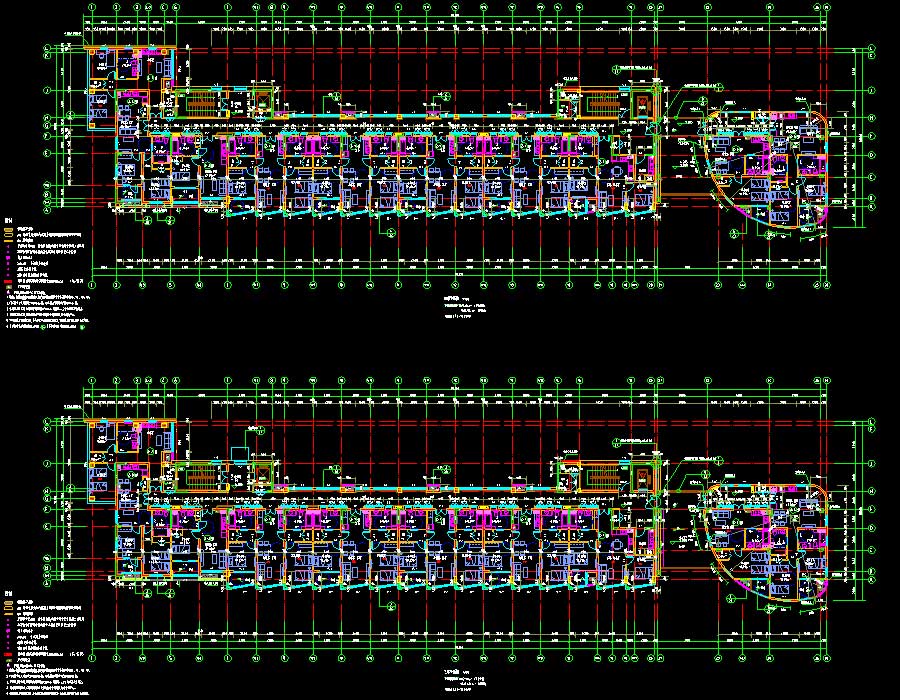

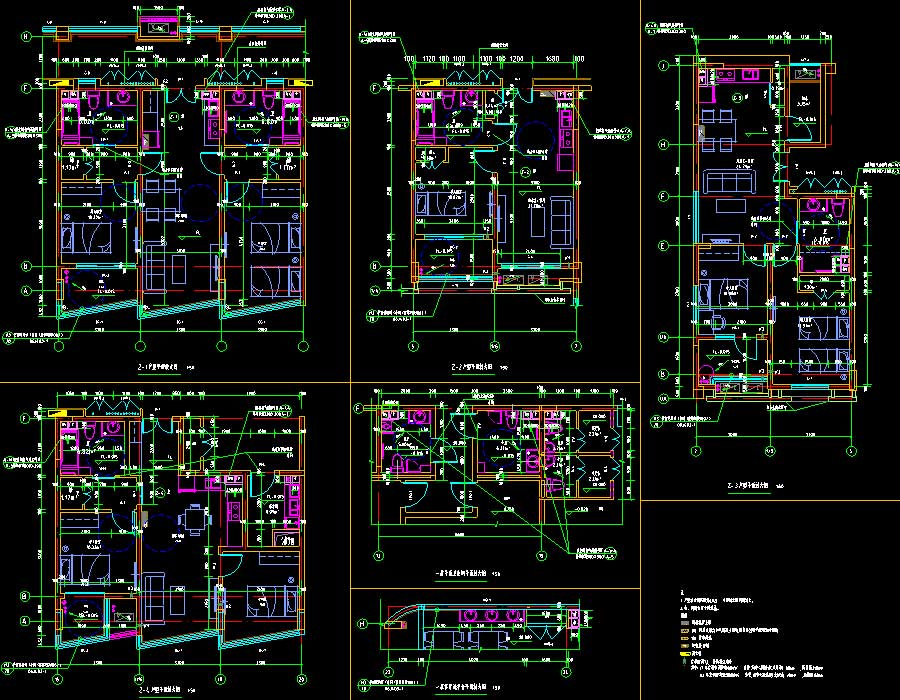

说明:某中高层养老院全专业施工图(含审意见反馈单、计算书),包括养老院1、2及一栋社区卫生中心。抗震设防烈度为6度,主要结构形式为养老院1框架剪力墙结构,养老院2和社区卫生中心为框架结构。养老院1建筑高度为25.2米,地上层数8层,建筑面积为7194.63平方米(计入保温层);养老院2建筑高度为18.8米,地上层数6层,建筑面积为1426.31平方米(计入保温层);社区卫生中心建筑高度为13.3米,地上层数3层,建筑面积为2380.66平方米(计入保温层)。图纸内容含:建筑说明,节能专篇,平面图,立面图,剖面图,楼梯大样图,户型放大图,节点详图,厨房、卫生间放大图,墙身详图,门窗立面放大图;给排水说明,给排水、消防平面图,喷淋平面图,给水、消火栓系统图,排水、喷淋系统图,给排水系统图,太阳能系统原理图,厨房卫生间给排水详图,水泵房系统图;结构说明,桩位平面布置图,基础平面布置图,墙柱结构布置图,框架柱详图,配筋图,梁平法施工图,节点详图,楼梯详图;电气说明,火灾报警施工设计说明、系统图及图例,弱电施工设计说明及图例,低压干线系统图,低压配电系统图,配电间、强电井详图,弱电系统图,配电箱系统图,电力平面图,照明平面图,屋顶防雷平面图,基础接地平面图,火灾报警平面图,弱电平面图;暖通说明,户内采暖立管系统图,采暖平面图,采暖大样图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:7194.63,1426.31,2380.66㎡地上层数:8,6,3层建筑高度:25.2,18.8,13.3m地下层数:高度类别:中高层图纸深度:施工项目地址:山东省设计时间:2011建筑风格:现代效果图:无
