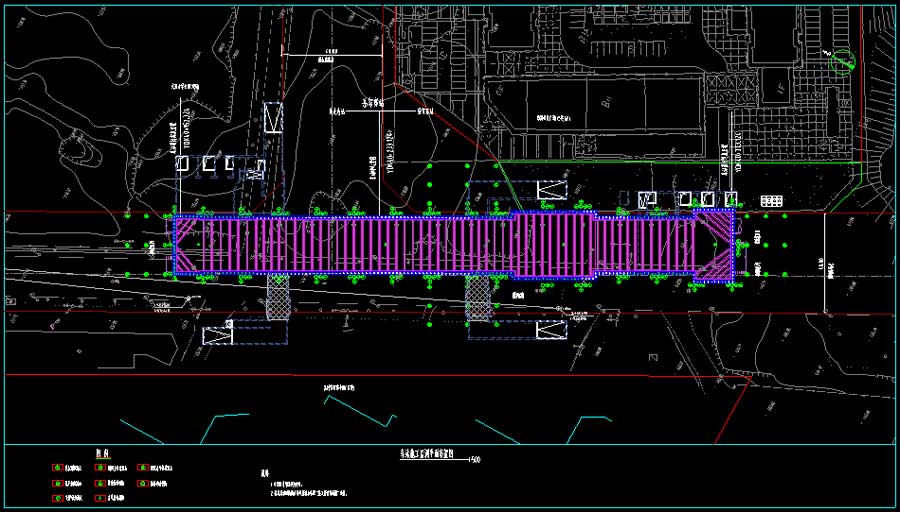

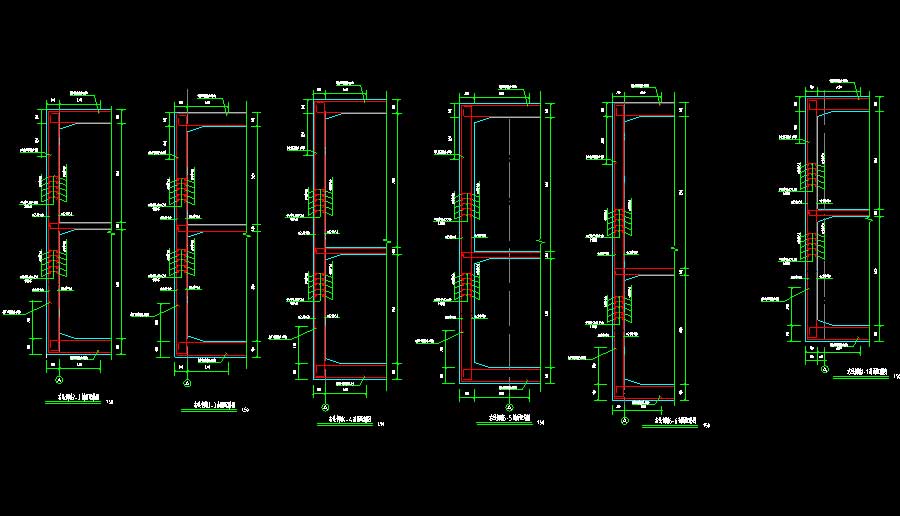

说明:某地铁车站结构工程施工图,包括主体结构与围护结构设计。车站形式为地下两层岛式车站(局部三层),本站设置4个出入口和两组风亭。车站总长220.8米,标准段宽度21.2米;车站顶板覆土2.2~4.7米,中心里程处底板埋深17.9米,南端头底板埋深23.3米。车站小里程端接暗挖区间,车站大里程端左线接暗挖区间,右线接盾构区间,双线设盾构接收井。车站除西侧出入口过街段采用矿山法施工外,其余均采用明挖法施工。主体基坑开挖深度16.16~24.19m,采用钻孔灌注桩加内支撑的支护结构型式,桩间网喷混凝土护壁,基坑开挖前需提前进行降水。图纸内容含:设计说明,杂散电流防护设计说明,杂散电流防护钢筋焊接要求,主体结构总平面图,车站施工总平面图,车站左线、车站右线地质纵剖面图,主体基坑支护结构平面布置图,主体基坑钢支撑平面布置图,主体基坑支护结构纵剖面布置图,主体基坑支护结构横剖图,主体基坑支护结构配筋图及构造详图,支撑围檩及接头设计图,车站主体施工步序图,主体施工监测平面图、横剖面图,主体结构底板、中板、顶板平面布置图,负一层中板、夹层板平面布置图,主体结构纵剖面图,中板孔洞及预埋件汇总图,站台板下结构布置平面图,轨顶风道结构布置平面图,主体结构横剖面图,配筋平面图、剖面图,配筋图,楼梯详图,垂直电梯结构及构件详图,出入口与主体接口设计图,风道及出入口与主体接口图,污水池详图,废水池详图,盾构洞口预埋钢环构造图,车站结构钢筋焊接示意图,连接及测量端子安装位置图、焊接安装图,整体道床排流钢筋焊接图,整体道床伸缩缝连接端子焊接安装图,整体道床排流端子焊接安装图等等。
结构类型:框剪基础类型:箱基抗震烈度:8度抗震风压:雪压:建筑面积:建筑高度:地上层数:地下层数:2层高度类别:图纸深度:施工项目地址:陕西省设计时间:2016
