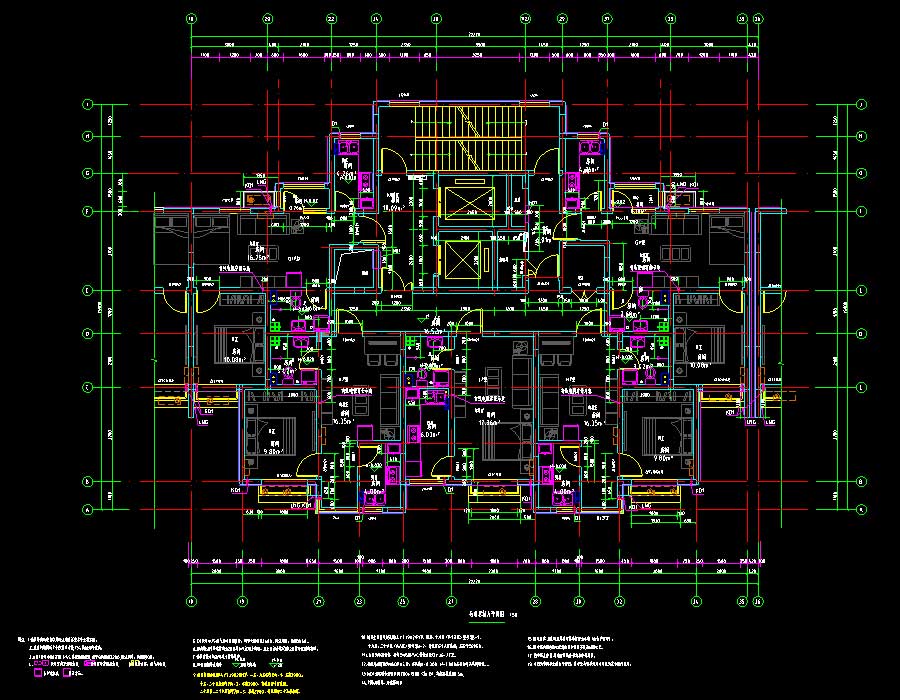

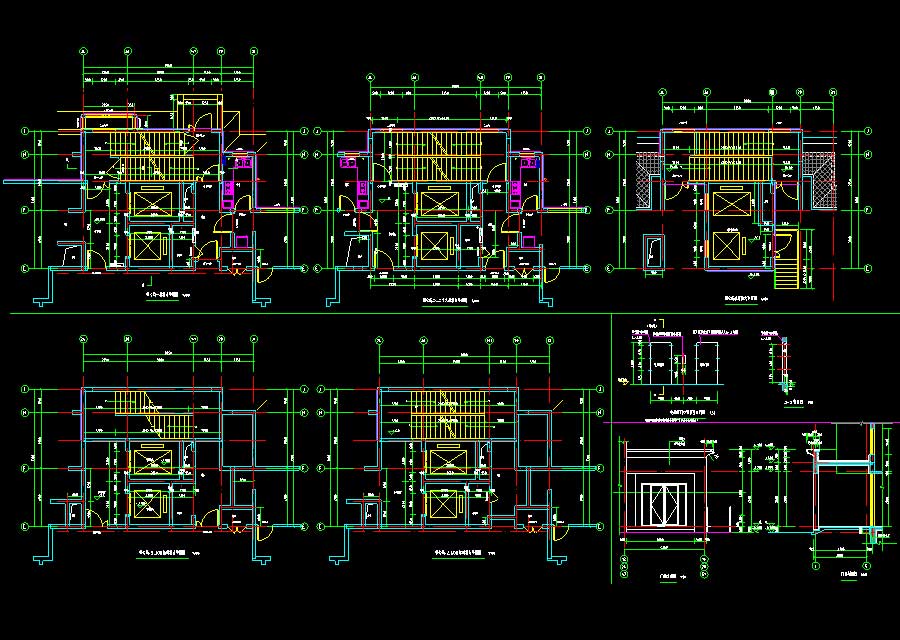

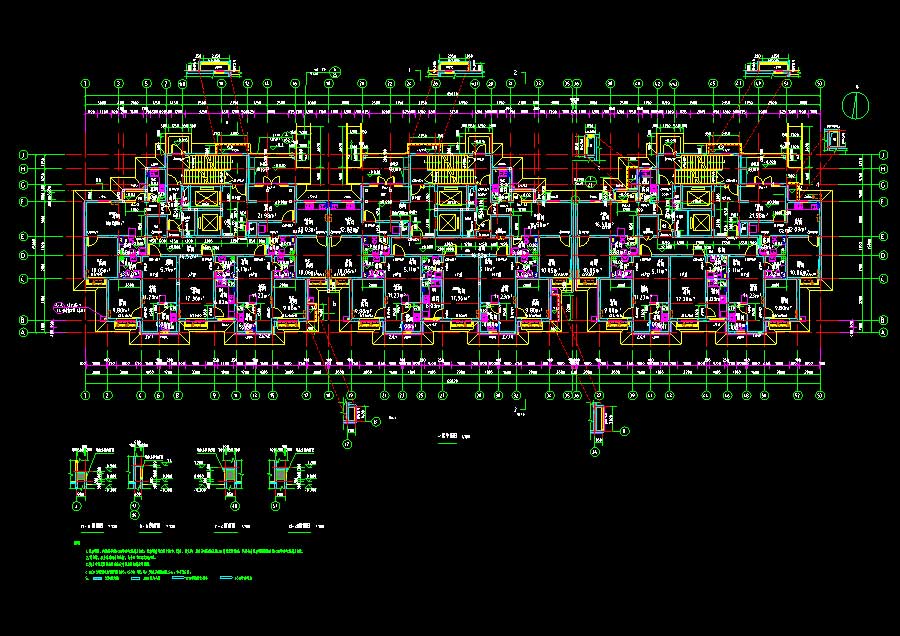

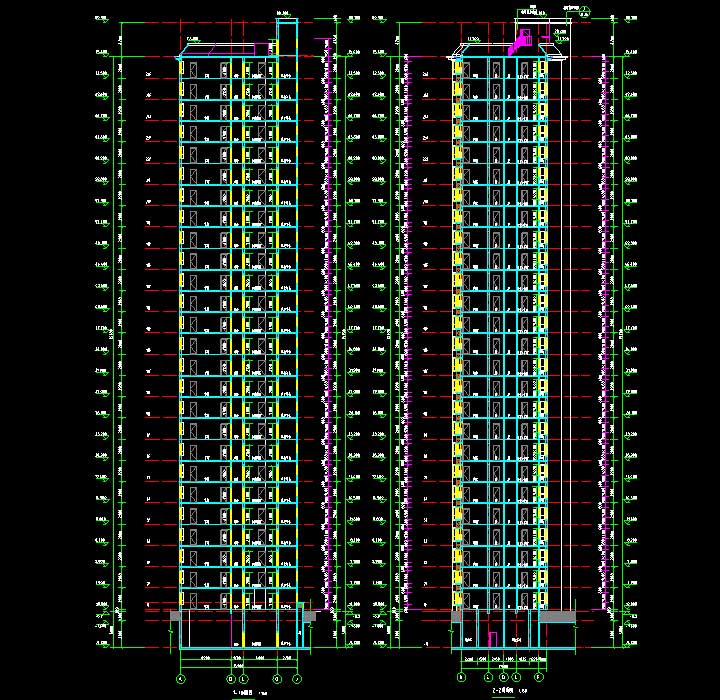

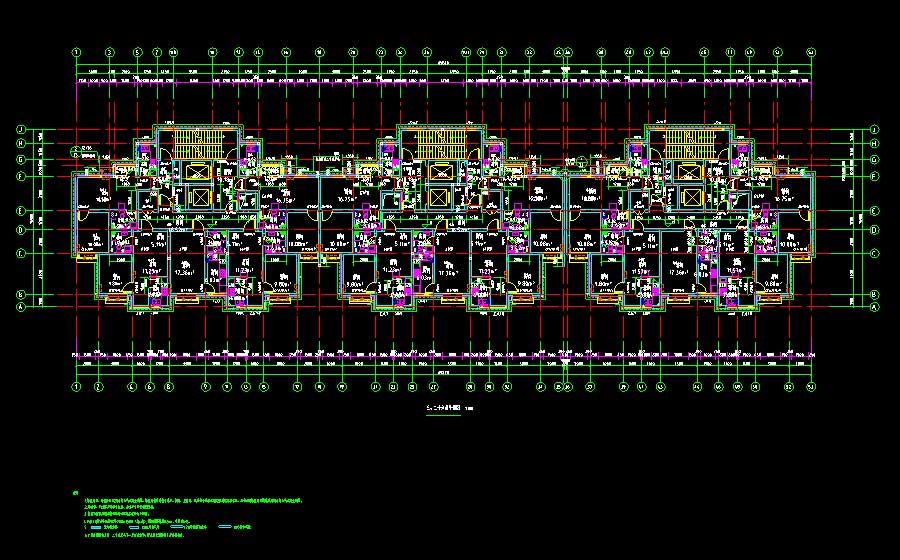

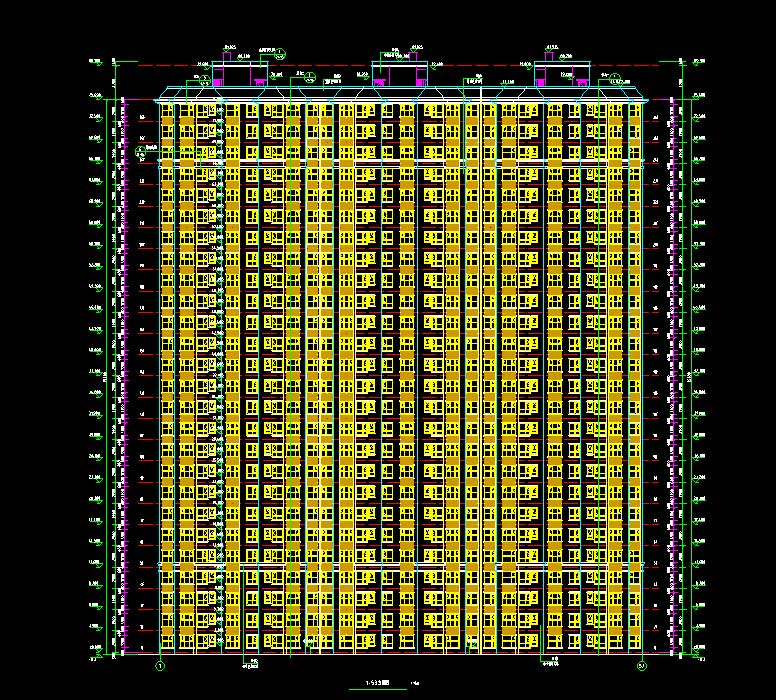

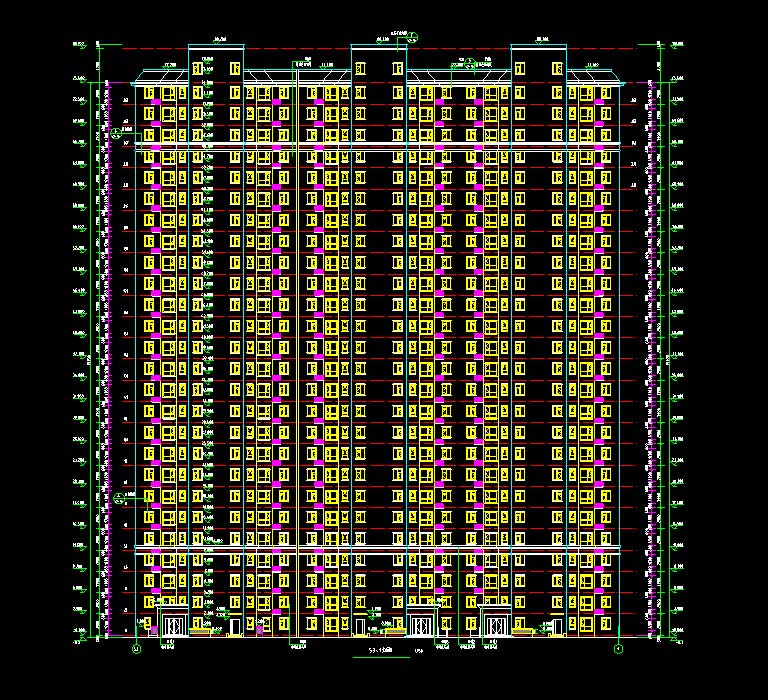

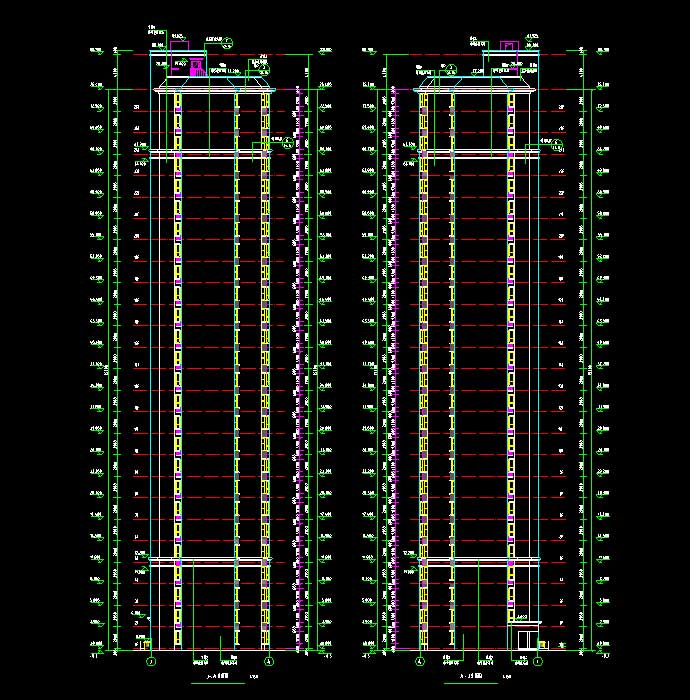

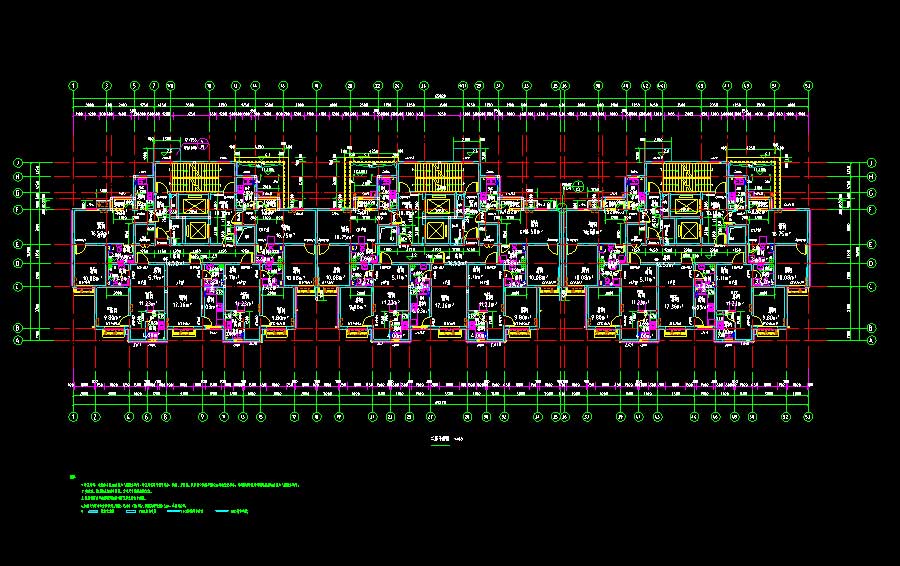

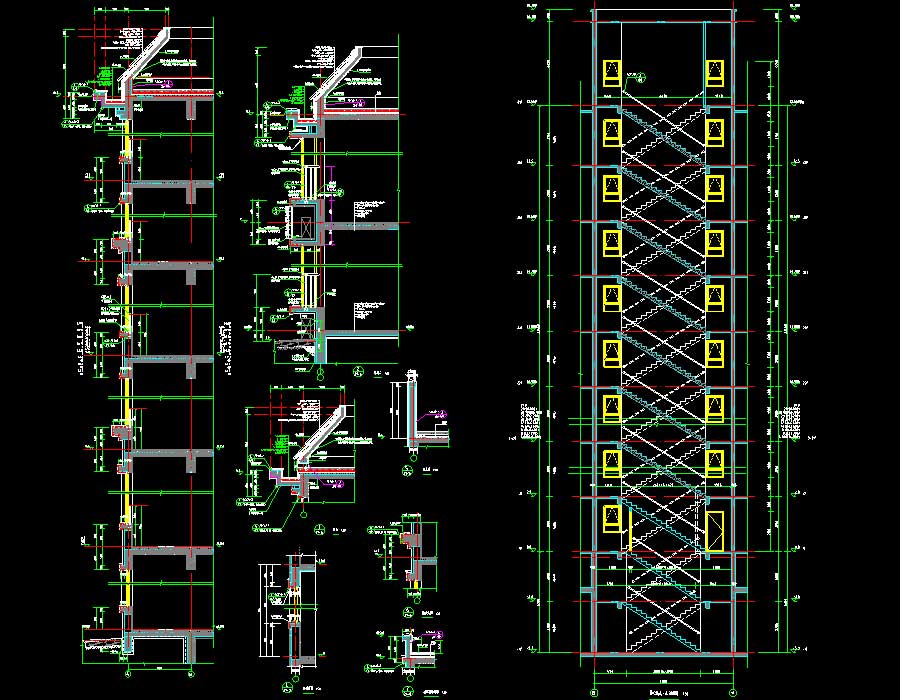

说明:某高层住宅楼全专业施工图,抗震设防烈度为7度,主要结构形式为剪力墙结构,建筑高度为76.6米,地上层数26层,地下层数为1层,总建筑面积为22527.23平方米,其中地下室建筑面积为794.33平方米(此包含在地下车库总面积之内),地上建筑面积为21732.9平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,一层平面放大图,标准层平面放大图,核心筒平面放大图,门厅详图,核心筒剖面图,墙身节点详图,门窗立面大样图;给排水说明,给排水、消防、消火栓、灭火器平面图,自动喷淋平面图,单元给排水放大平面图,给水系统图,消火栓系统图,自动喷水灭火系统原理图,污、废水系统图;结构说明,桩平面布置图,筏板配筋图,墙、柱、连梁平面布置图,暗柱详图,结构施工图,核心筒楼梯详图;电气说明,竖向配电干线系统图,配电箱一次接线图,弱电系统图,访客对讲系统图,消防电源监控系统图,火灾自动报警与联动系统图,照明、电力平面图,电气平面图,火灾自动报警、电力、弱电干线、接地平面图,单元放大电气平面图;暖通说明,采暖节能设计专篇,采暖平面图,通风平面图,一层~二十六层采暖、通风平面图,屋顶层通风平面图,采暖大样图,户内采暖系统图,正压送风系统图,采暖立管系统图等等。专业包括建筑、结构、给排水、电气、采暖通风。
