6层多层大型商场文旅综合体暖通设计施工图3507991118文件大小:19.14M图纸张数:72张推荐人:jihang1990所属分类:采暖通风
分 享
下  载
冷热源:电动压缩式冷水机组,锅炉,空气源热泵空调系统:全空气系统,空气-水系统,制冷剂系统采暖系统:建筑面积:102872.99㎡建筑高度:31.3m地上层数:6层地下层数:1层高度类别:多层图纸深度:施工项目地址:山东省设计时间:2019

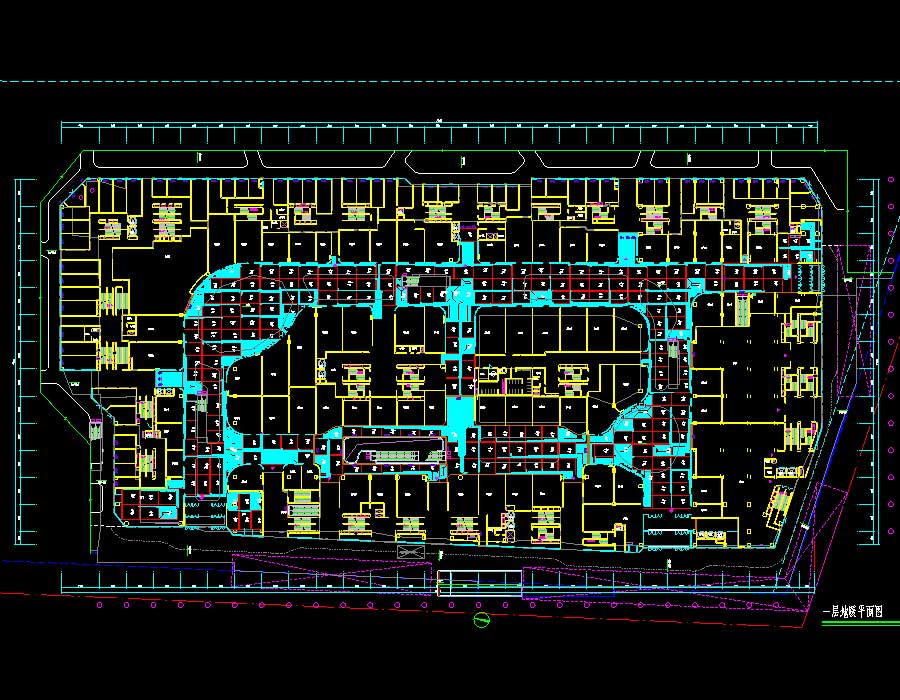

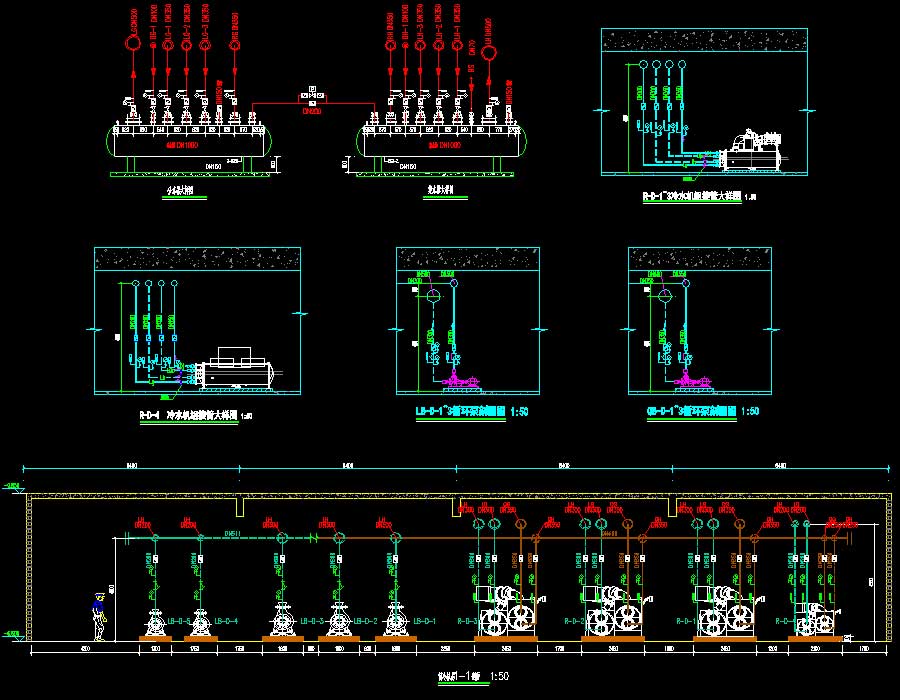

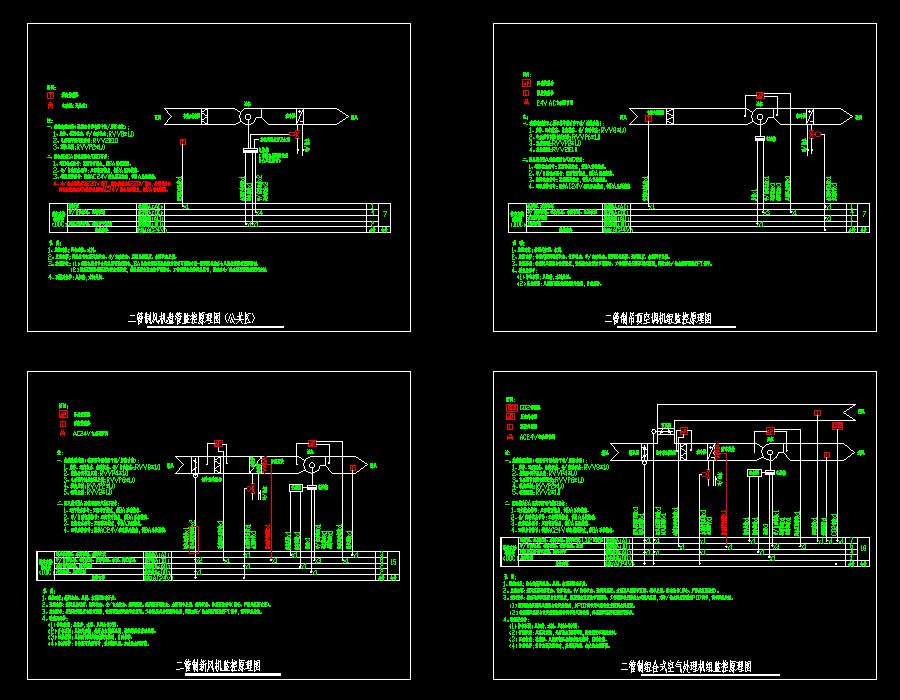

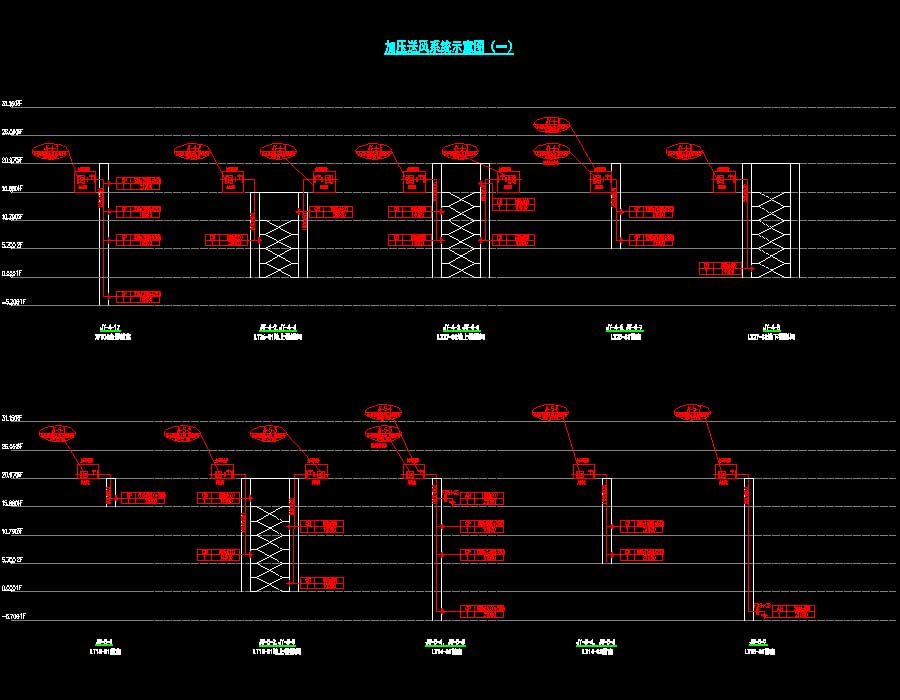

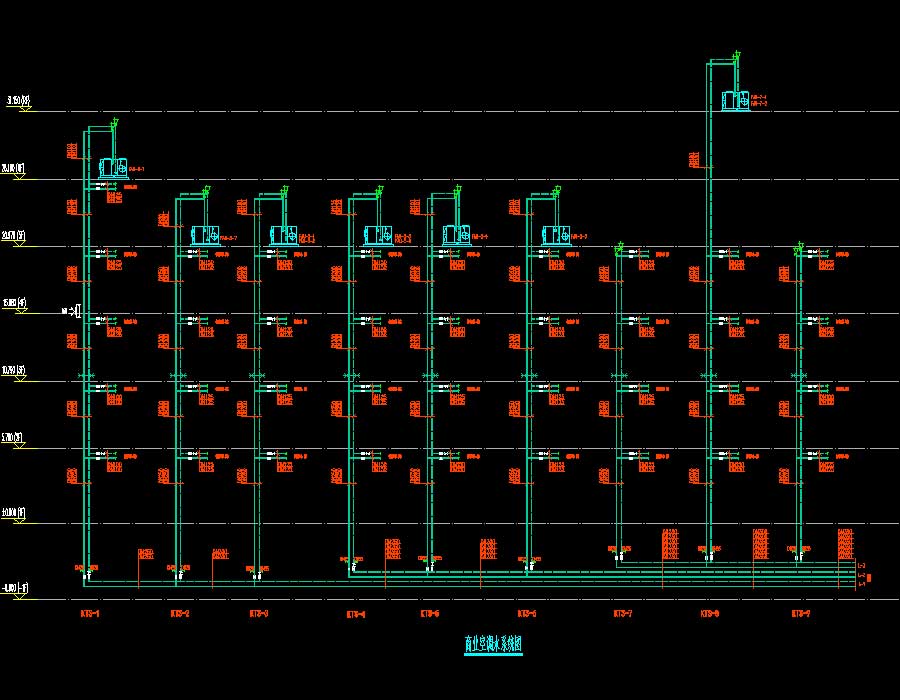

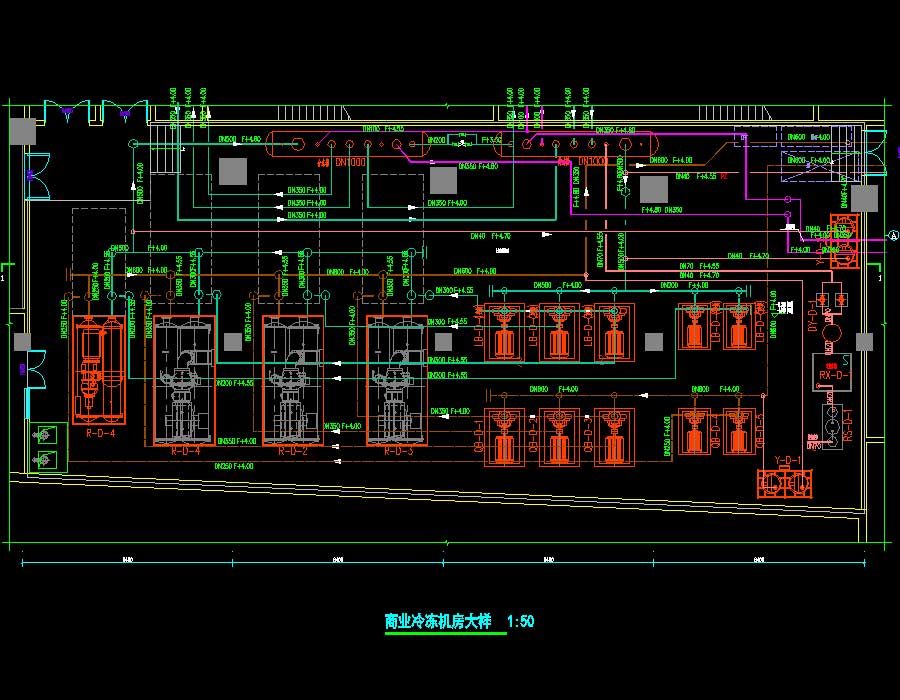

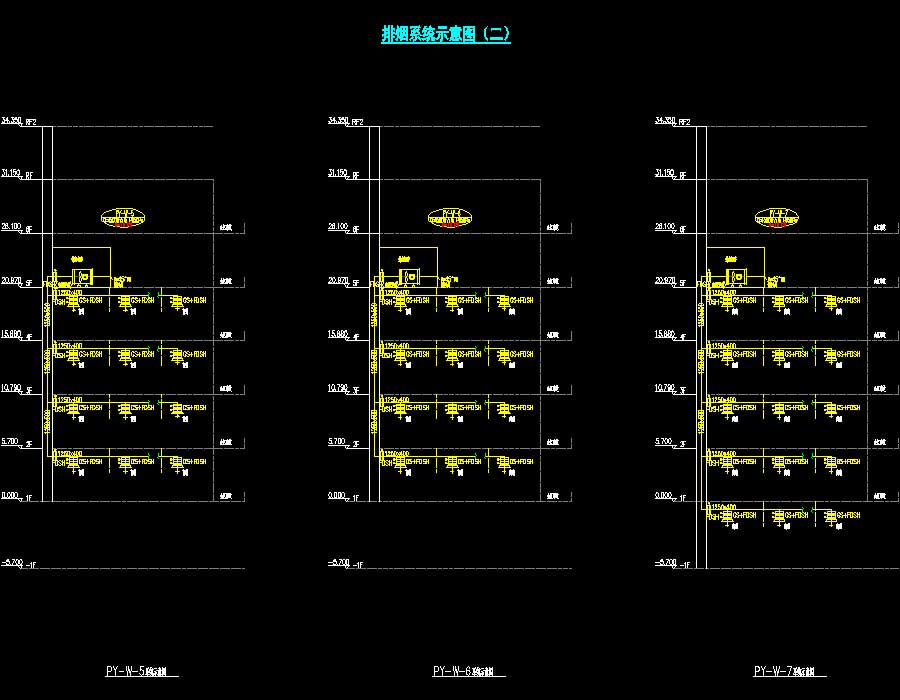

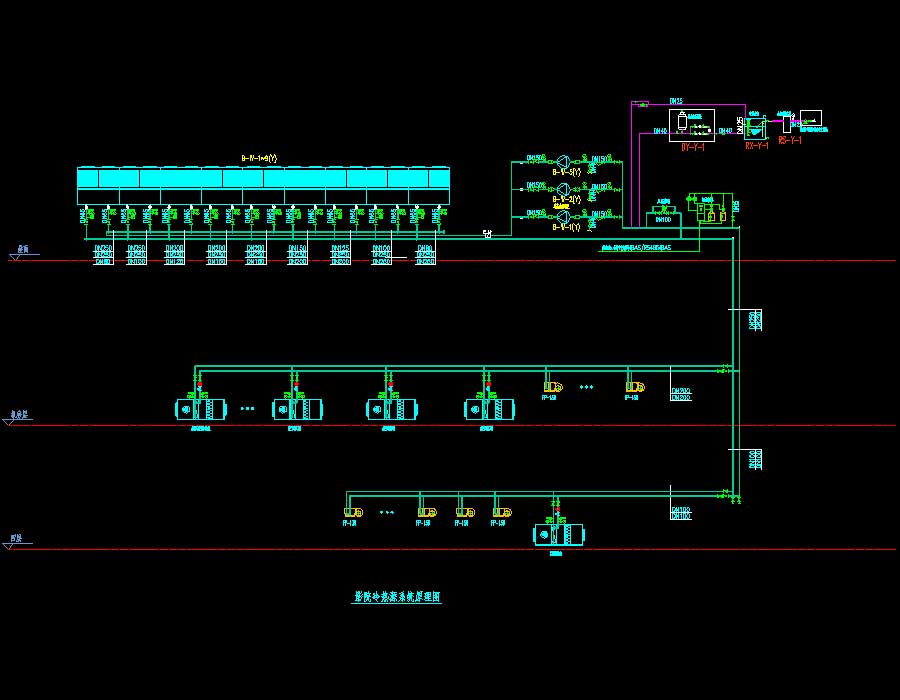

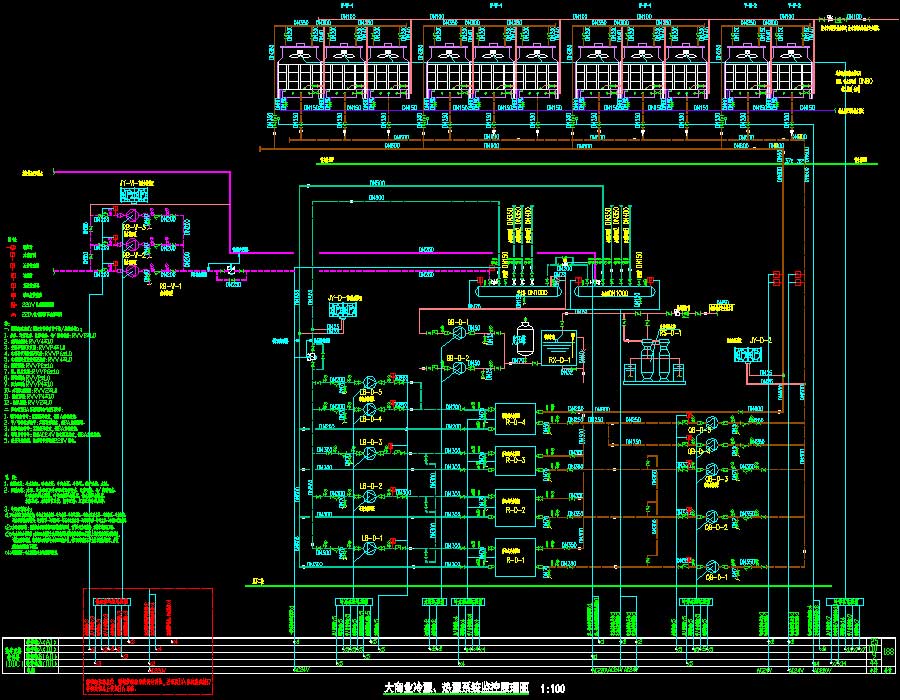

说明:该工程为某大型商场文旅综合体项目—S—1#楼暖通设计施工图,占地面积25446.21平方米,地下1层,地上6层,地上建筑面积约为102872.99平方米,建筑高度为31.3米,框架结构,建筑业态为:地下汽车库及设备用房、超市、零售、餐饮、多奇妙、影院等。图纸内容包含:暖通设计总说明、消费专篇、机电色标、色环、防寒抗冻篇、公共建筑施工图绿色设计专篇、暖通施工总说明、空调通风图例、防火分区示意图、主要设备材料表、大商业冷热源工艺流程图、大商业冷源、热源系统监控原理图、影院冷热源系统原理图、加压送风系统示意图、排烟系统示意图、空调新风系统图、商业空调水系统图、商业空调冷凝水系统示意图、空调设备接管示意图、空调设备控制原理图、通风设备控制原理图、商业冷冻机房大样、商业冷冻机房设备基础图、商业冷冻机房剖面图、风机房大样图、一~六层防排烟平面图、空调通风平面图、水管平面图、油烟平面图、一层地暖平面图。
