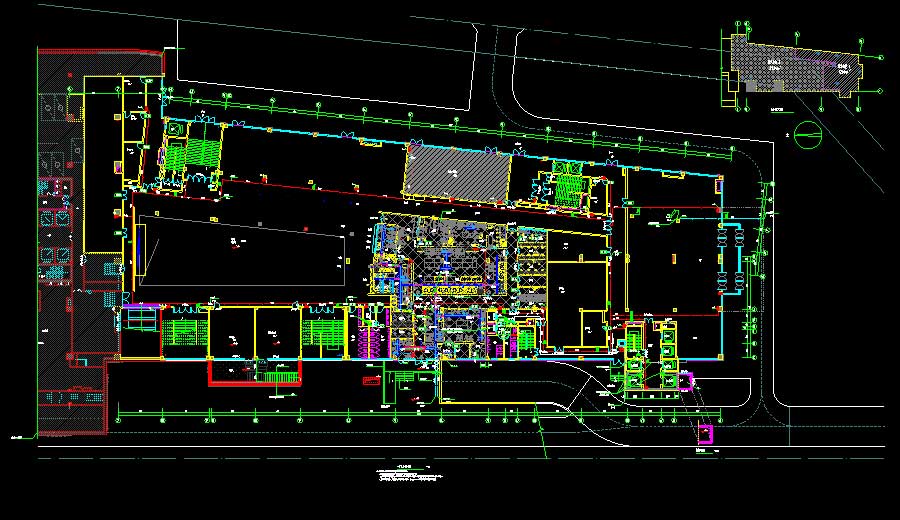

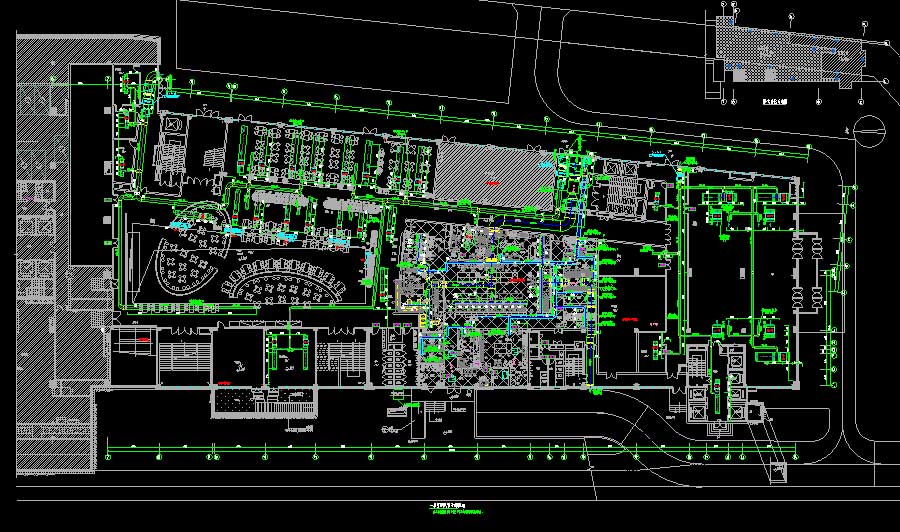

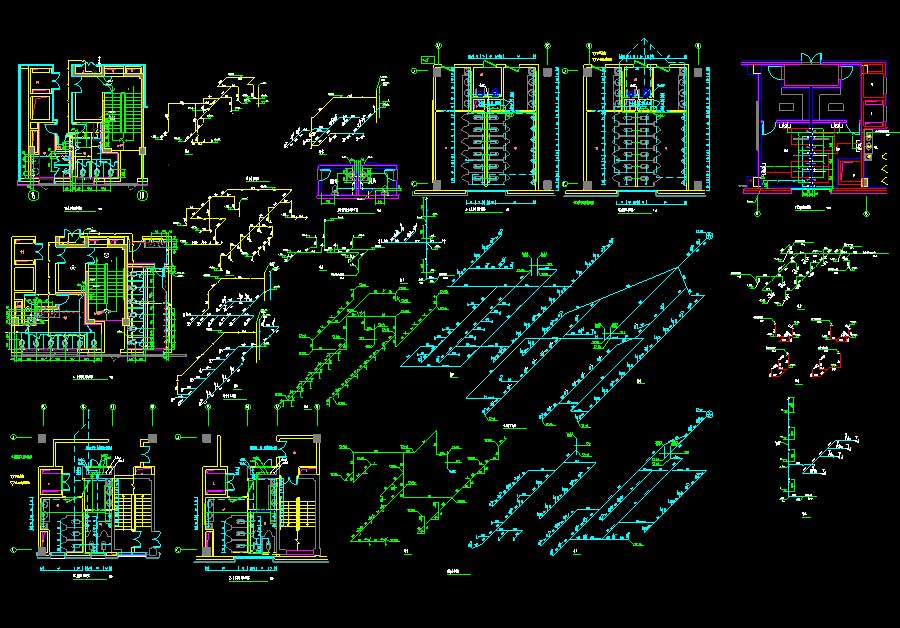

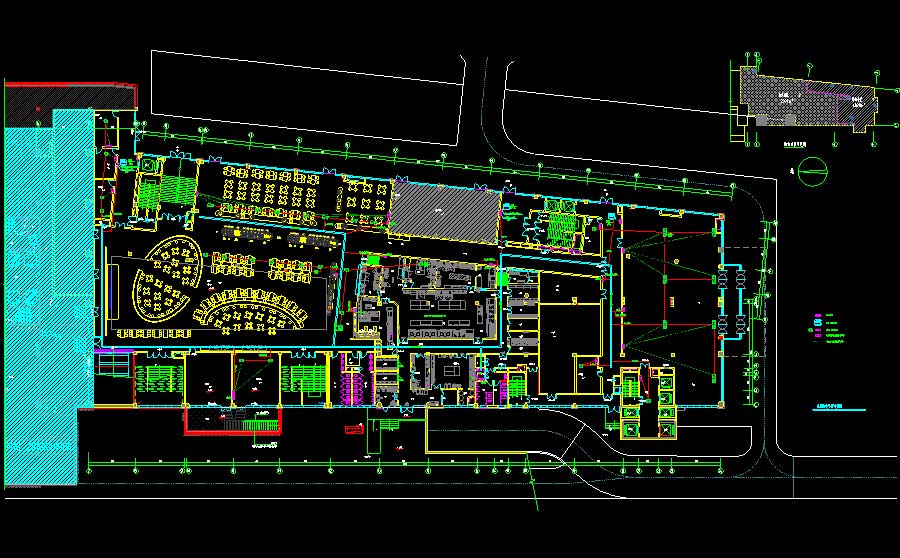

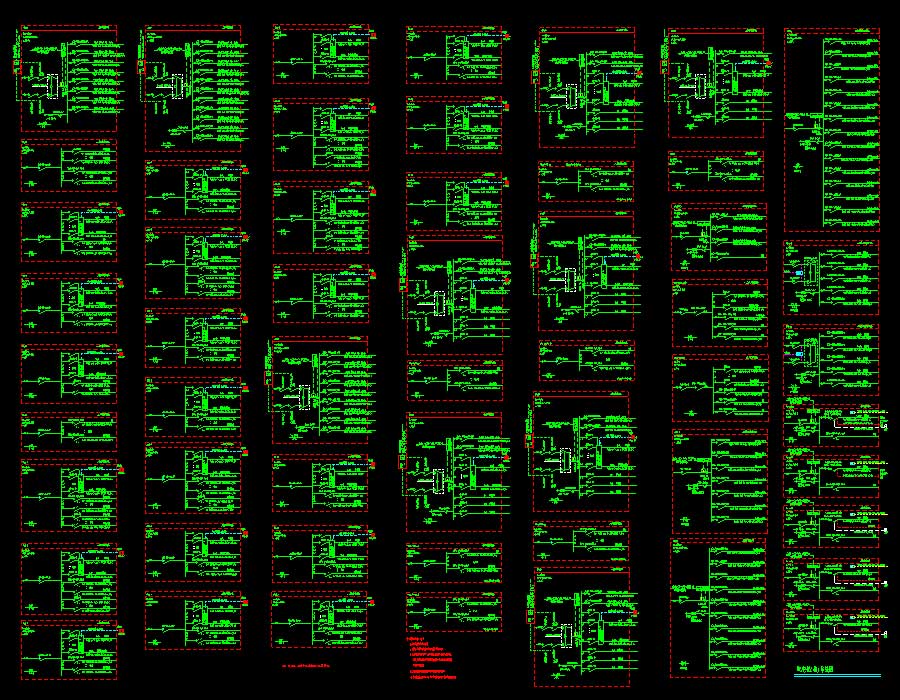

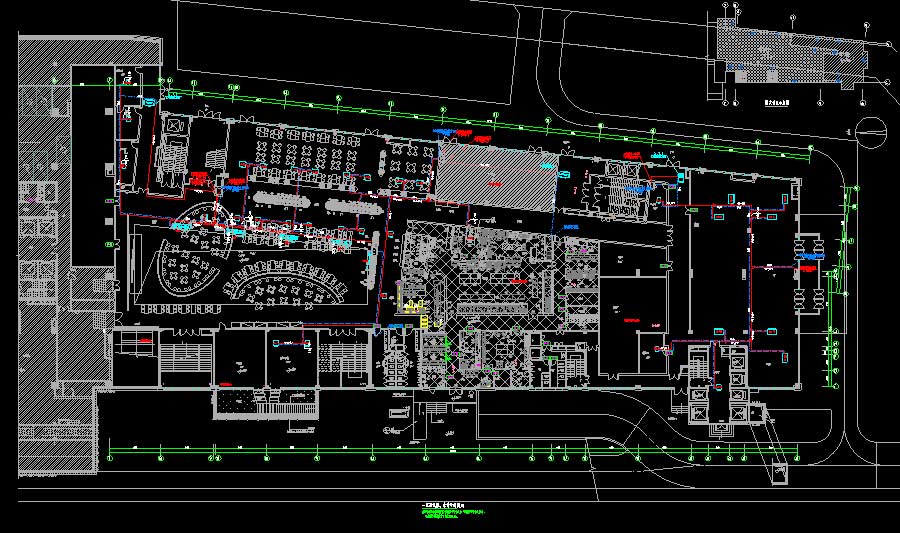

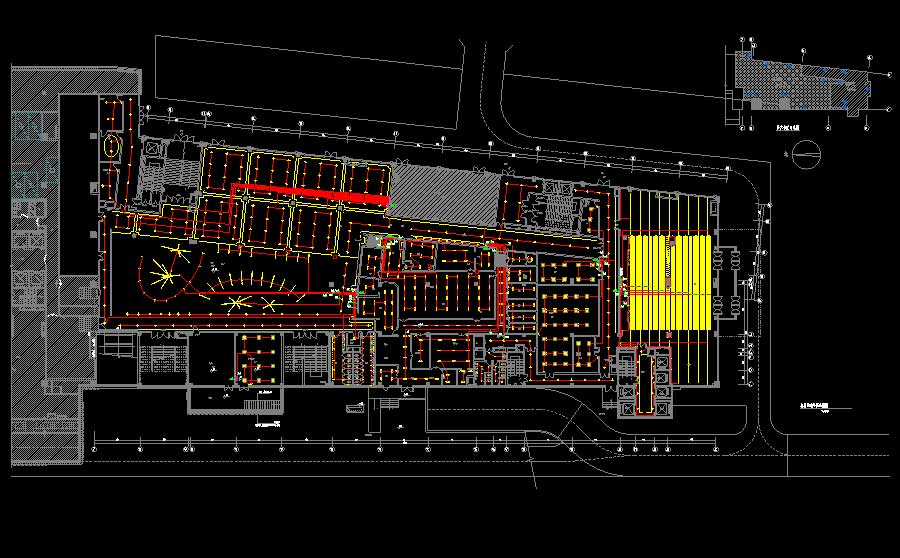

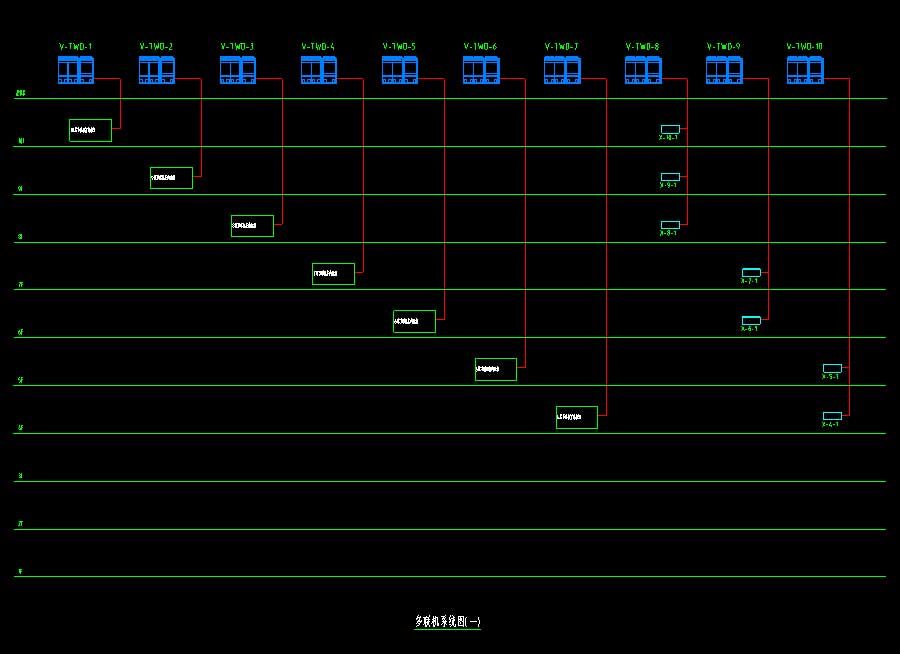

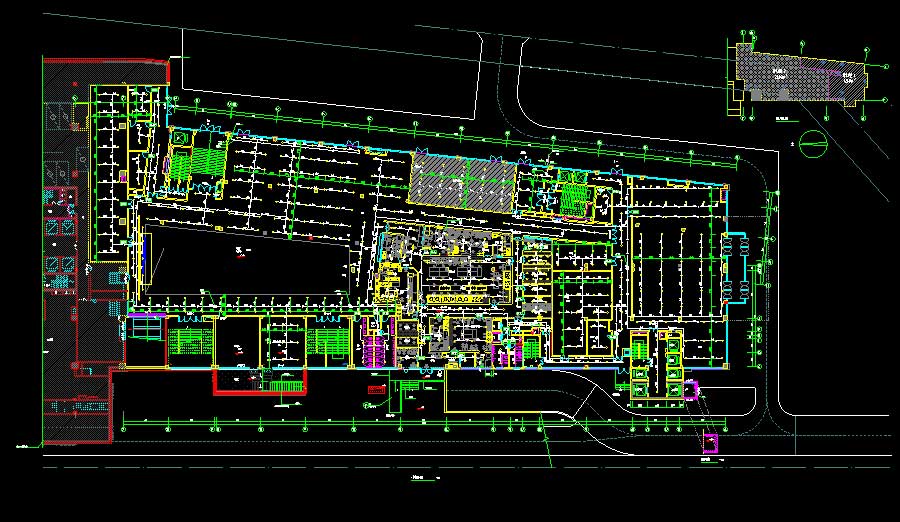

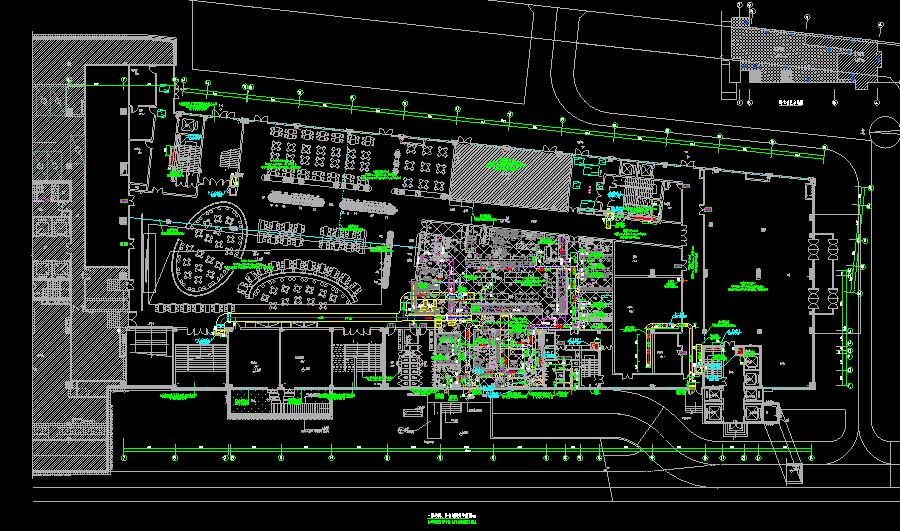

说明:某高层科研楼中心装修改造项目多专业施工图,抗震设防烈度为7度,主要结构形式为现浇钢筋混凝土框架剪力墙结构和钢筋混凝土框架核心筒结构(主体),建筑高度为42.6米,地上层数10层,总建筑面积为62563.82平方米,装修面积共2870.97平方米。图纸内容含:给排水说明,总平面地下构筑物示意图,大空间智能型主动喷水灭火系统设计说明,给排水平面图,喷淋平面图,屋顶层平面图,卫生间大样图,给排水系统图,给水系统原理图,消火栓系统原理图,喷淋系统原理图,污水系统原理图,大空间智能型主动喷水灭火系统原理图;电气说明,配电平面布置图,照明平面布置图,应急照明平面布置图,插座平面布置图,配电系统图,低压配电系统图,配电箱(柜)系统图,应急照明箱系统图,竖向配电、消防电源监控、电气火灾监控系统、智能照明控制系统图,进线柜控制回路图,PT柜、出线柜电流电压回路图;暖通说明,多联机系统图,加压系统图,排烟系统图,通风、防排烟风管平面图,空调风管平面图,冷媒管、水管平面图,暖通平面图,暖通管道穿越土建构造安装示意图等等。专业包括给排水、电气、采暖通风。
建筑面积:62563.82㎡地上层数:10层建筑高度:42.6m地下层数:高度类别:高层图纸深度:施工项目地址:四川省设计时间:2019建筑风格:效果图:无
