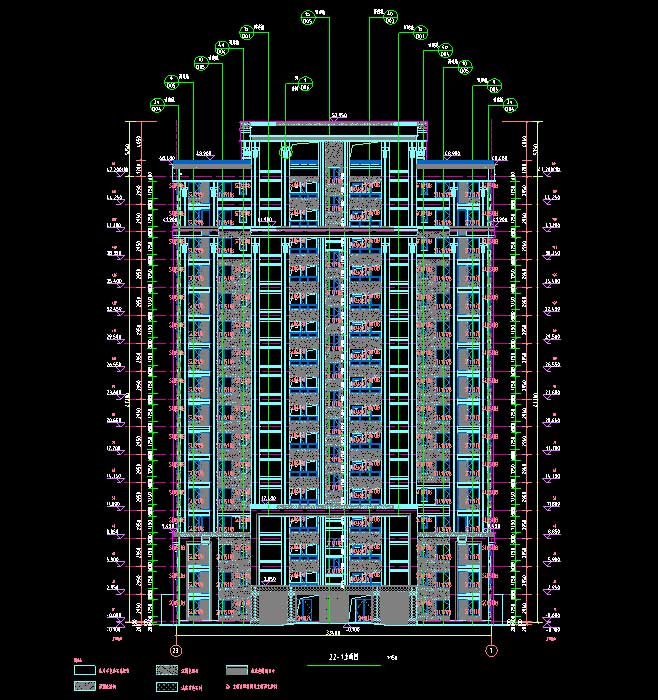

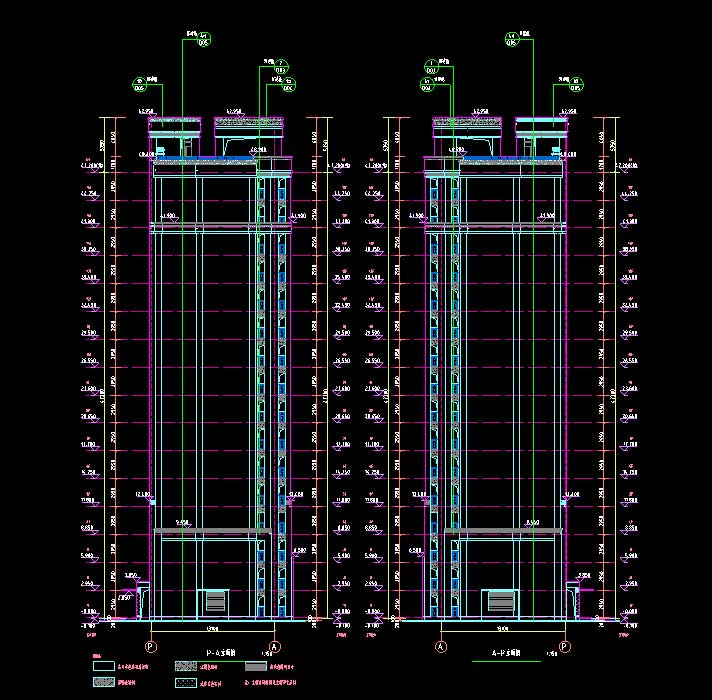

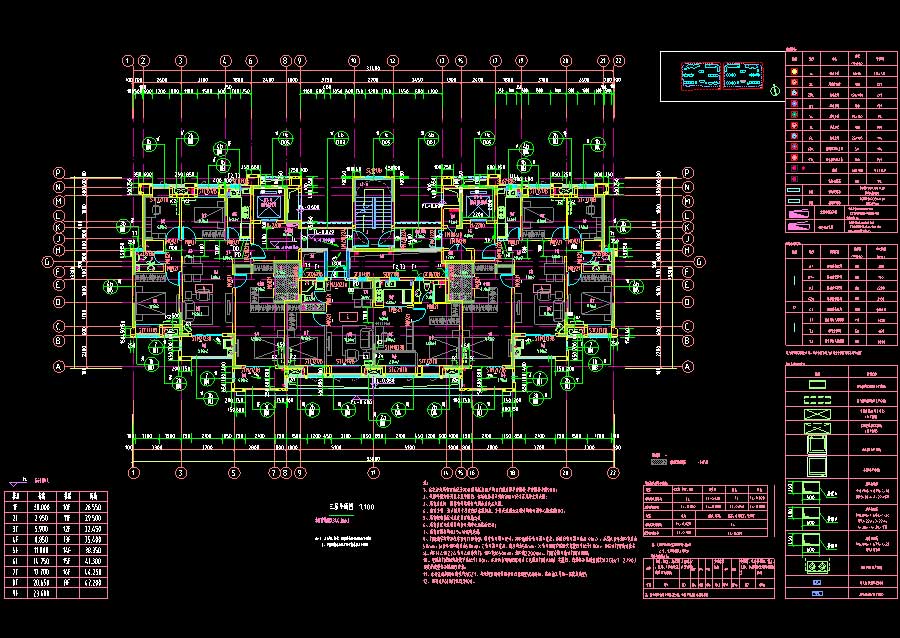

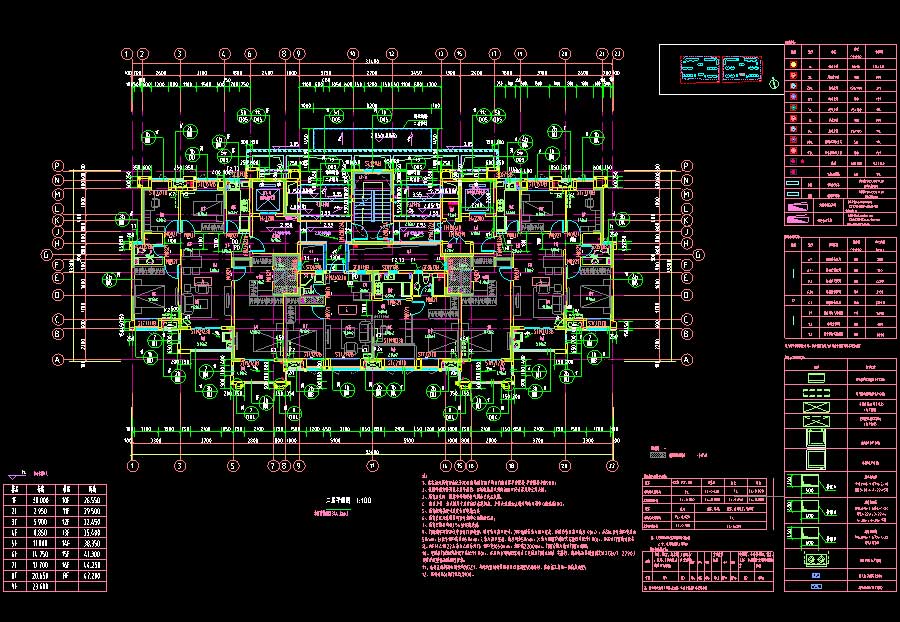

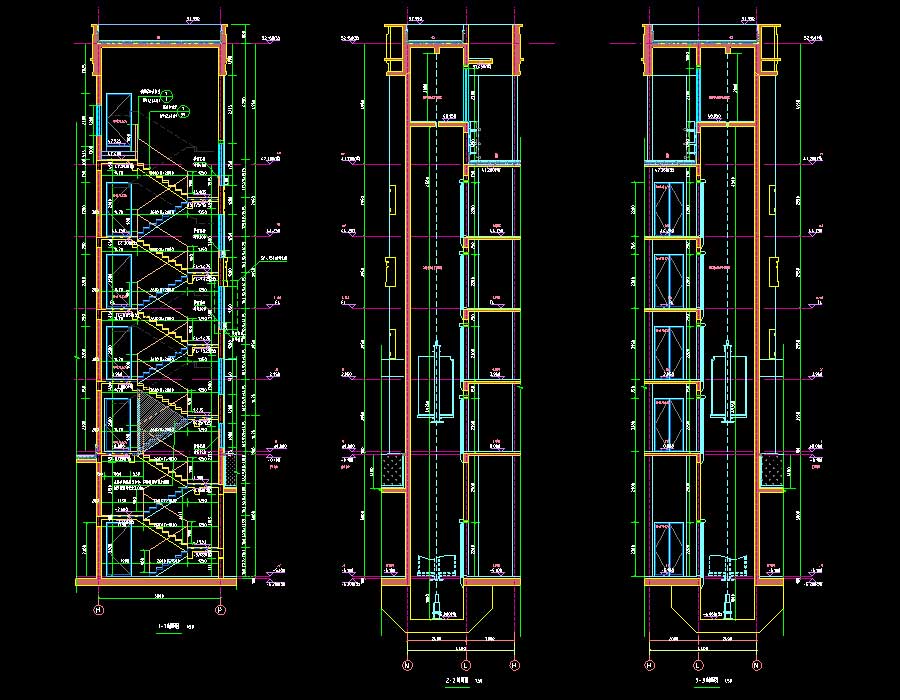

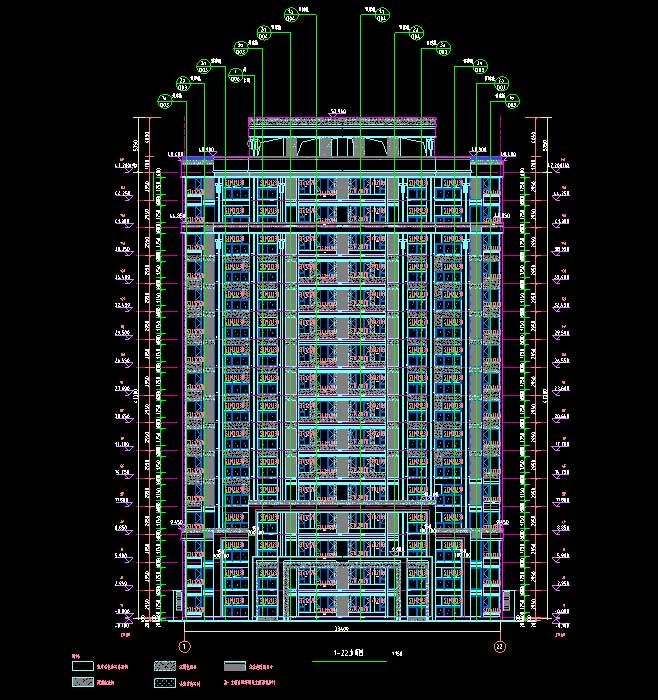

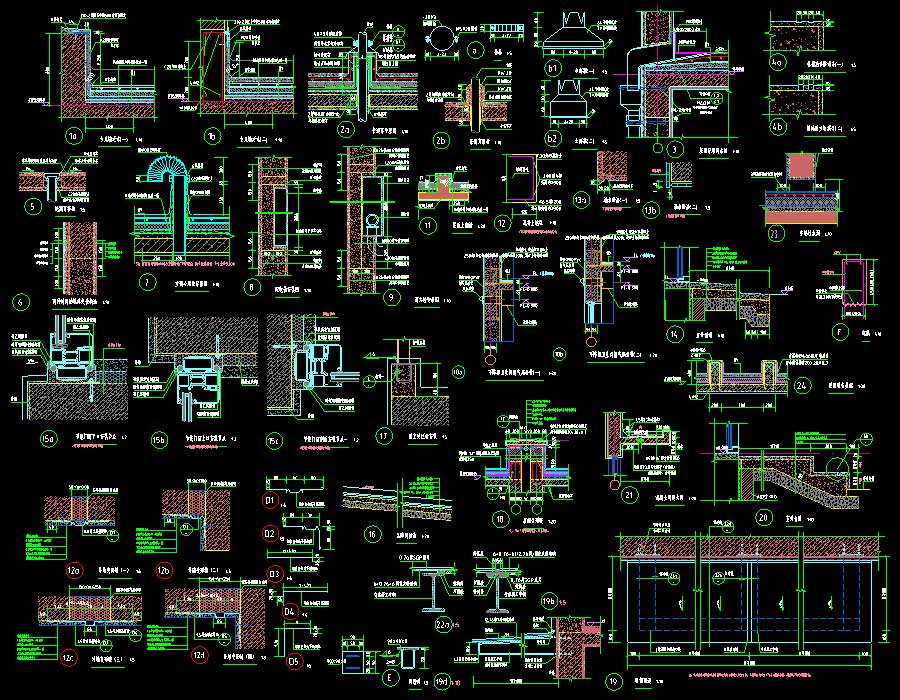

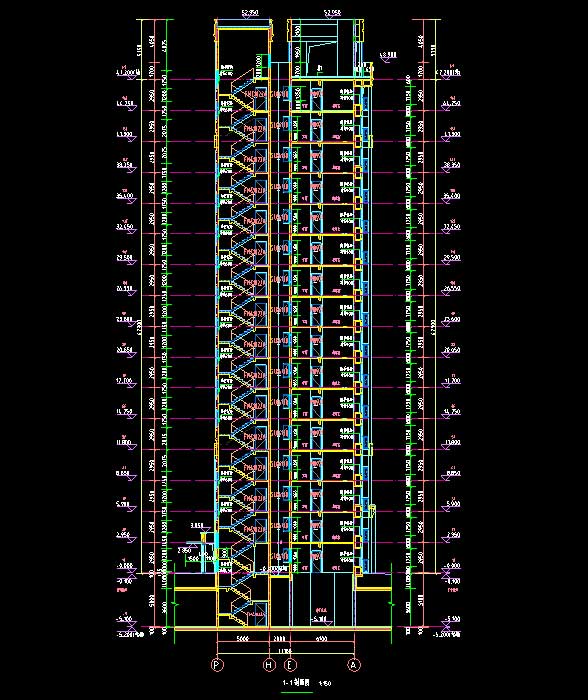

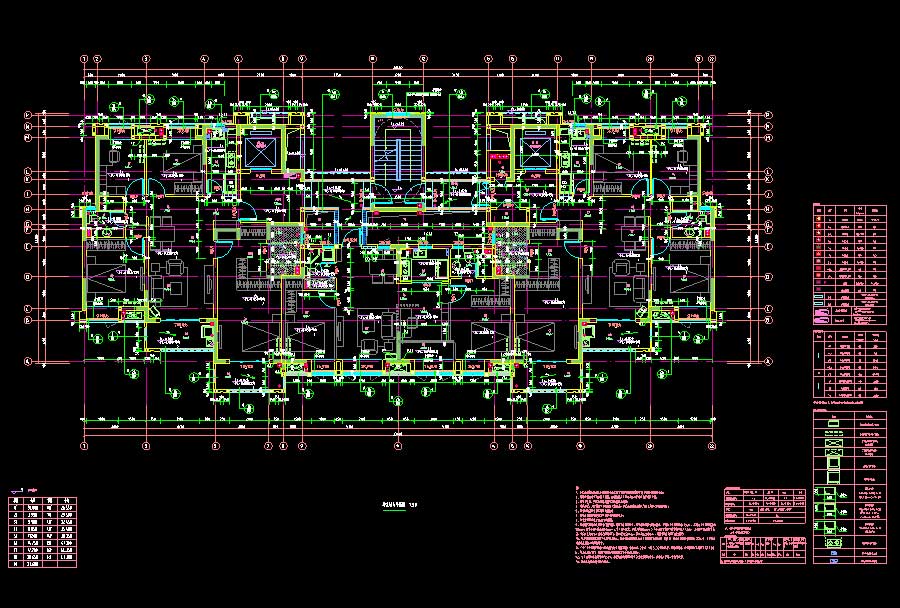

说明:某高层住宅楼全专业施工图,抗震设防烈度为6度,主要结构形式为剪力墙结构,建筑高度为47.3米,地上层数16层,总建筑面积为5571.13平方米。图纸内容含:建筑说明,居住建筑施工图节能设计说明,平面图,立面图,剖面图,单元放大平面图,楼梯详图,节点详图,门窗详图;给排水说明,节能及绿色建筑设计说明,给排水及消防平面图,构架层给排水平面图,标准层排水放大平面图,给水及消火栓系统原理图,排水系统原理图;结构说明,钻孔灌注桩设计说明,节点详图,桩位平面布置图,基础平面布置图,结构平面布置图,剪力墙、柱平法施工图,剪力墙、柱详图,配筋图,梁平法施工图,楼梯详图;电气说明,强电平面图,弱电平面图,屋面防雷平面图,竖向配电干线系统图,弱电竖向干线系统图,火灾自动报警及消防联动系统图,消防电源监控、电气火灾监控及防火门监控系统图,配电箱系统图;暖通说明,屋面通风平面图。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:5571.13㎡地上层数:16层建筑高度:47.3m地下层数:高度类别:高层图纸深度:施工项目地址:湖北省设计时间:2019建筑风格:现代效果图:无
