建筑面积：957.64,151㎡地上层数：2,1层建筑高度：9.15,8.3m地下层数：高度类别：低层图纸深度：施工项目地址：河北省设计时间：2018建筑风格：现代效果图：无

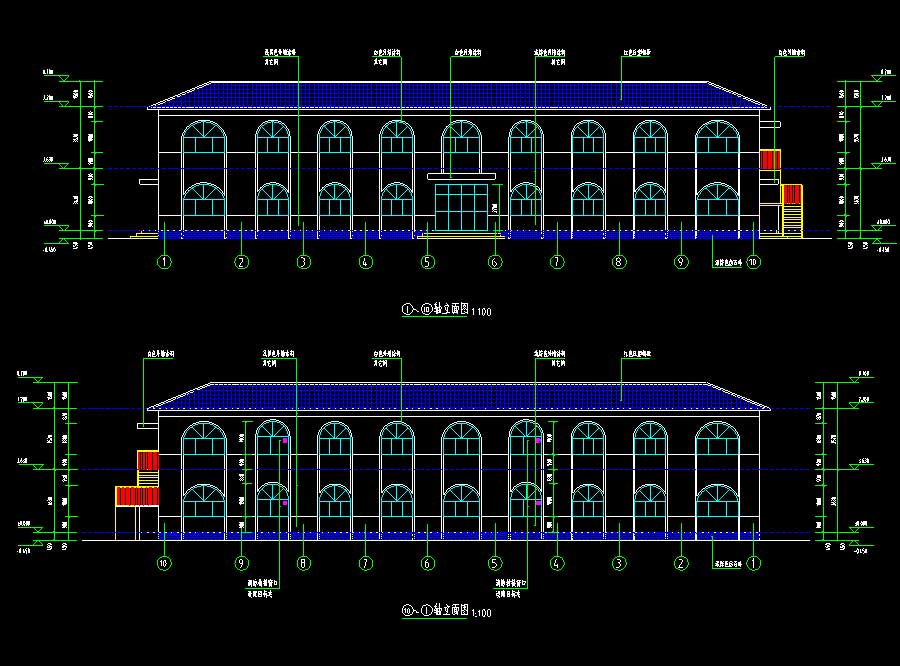

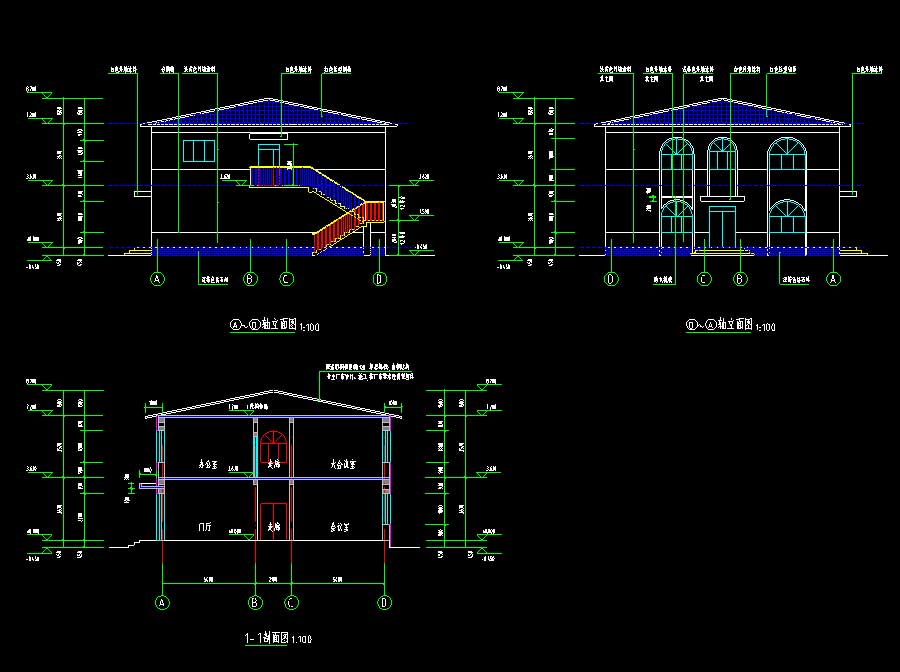

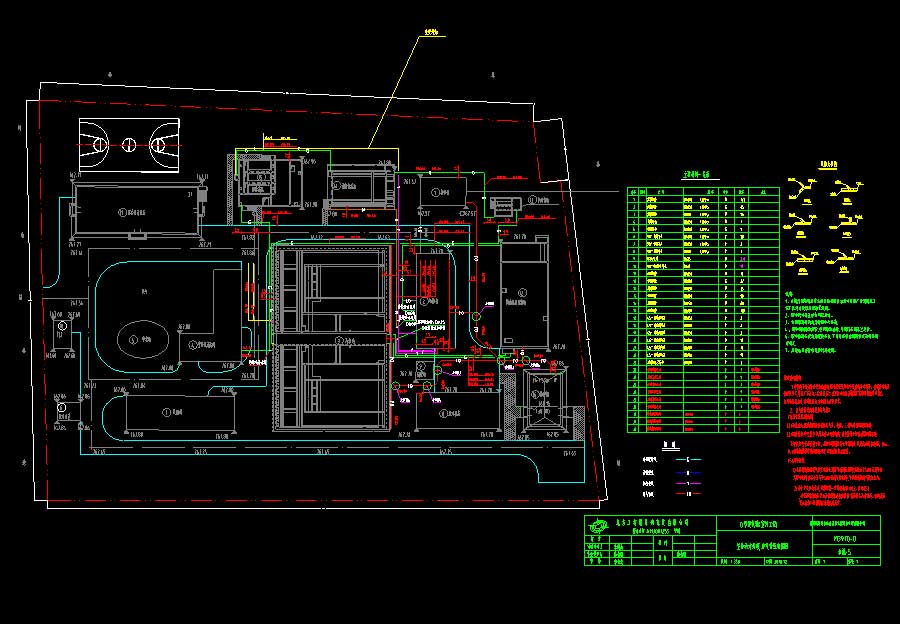

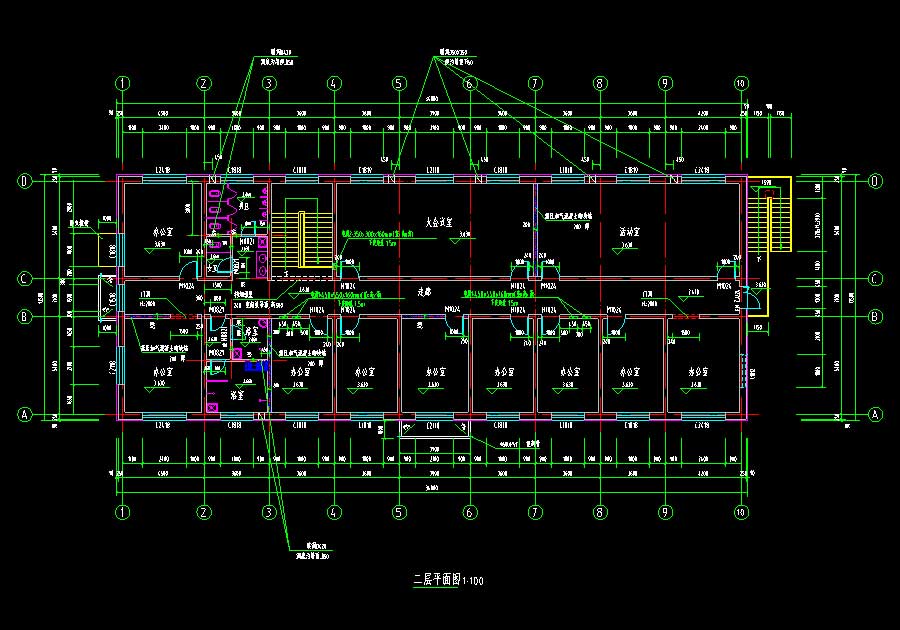

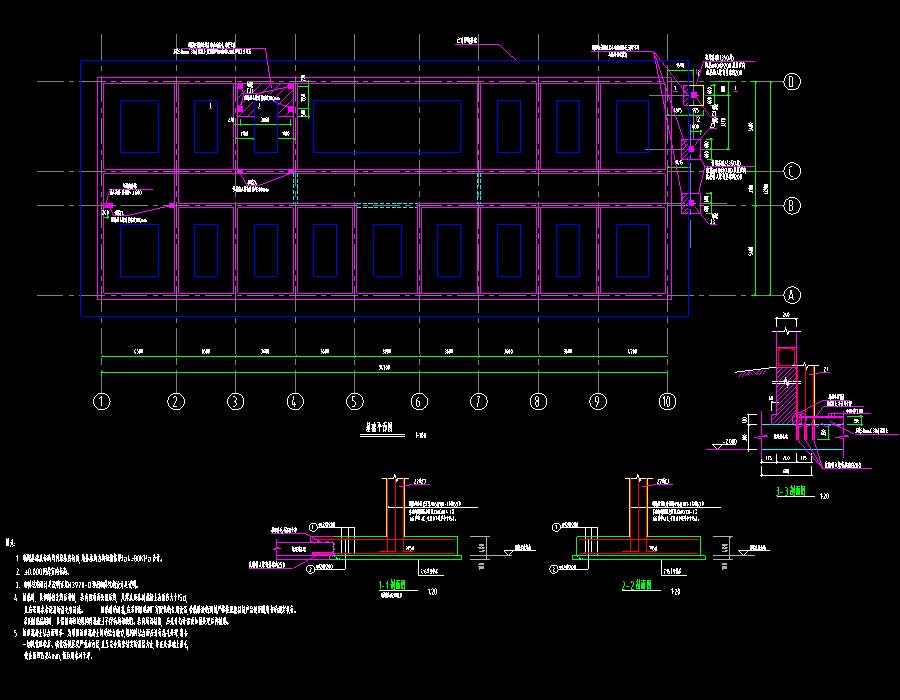

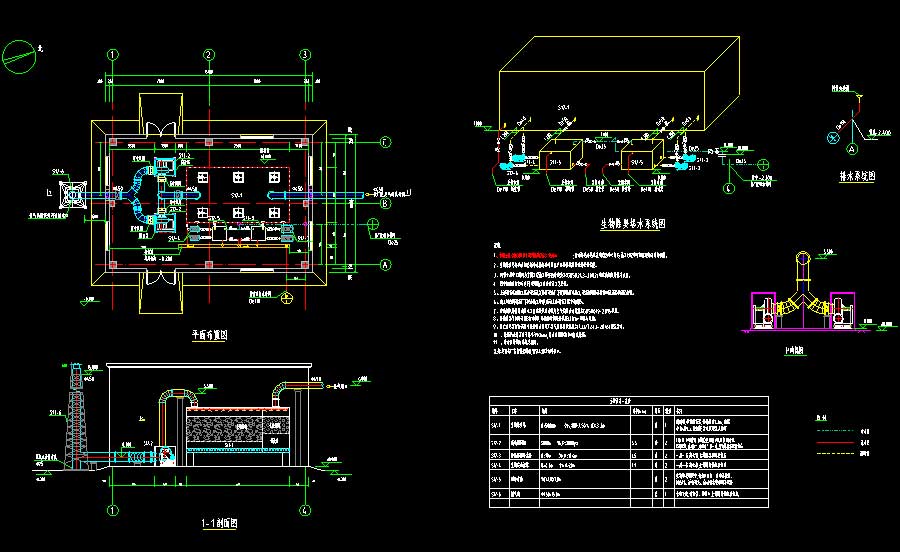

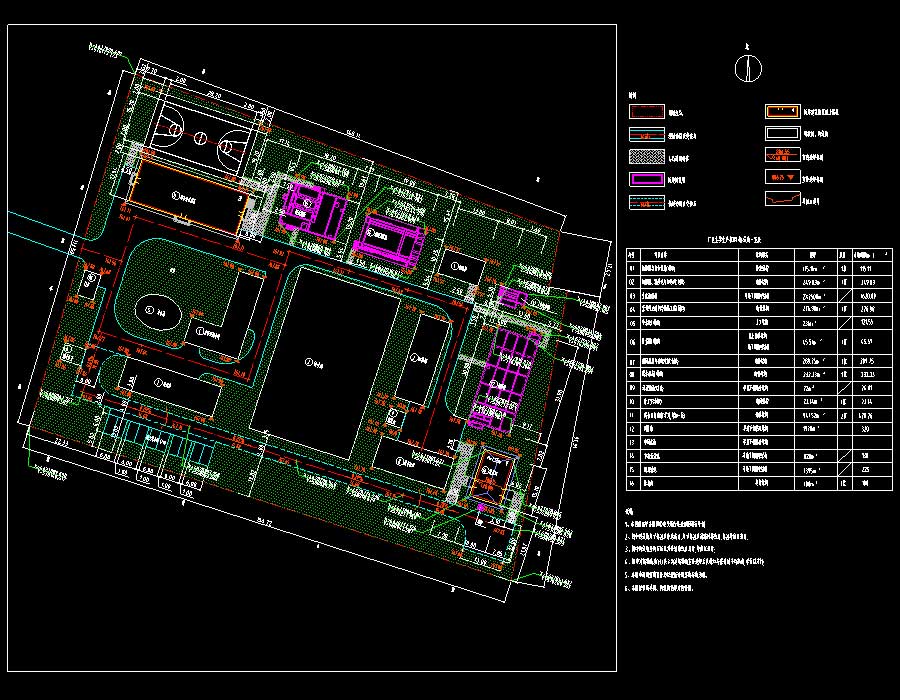

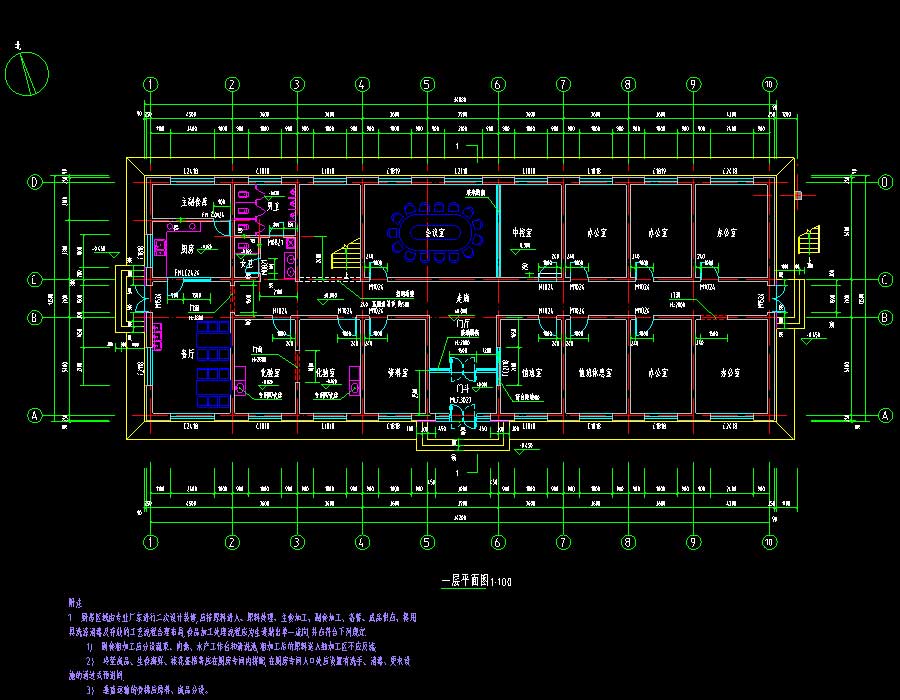

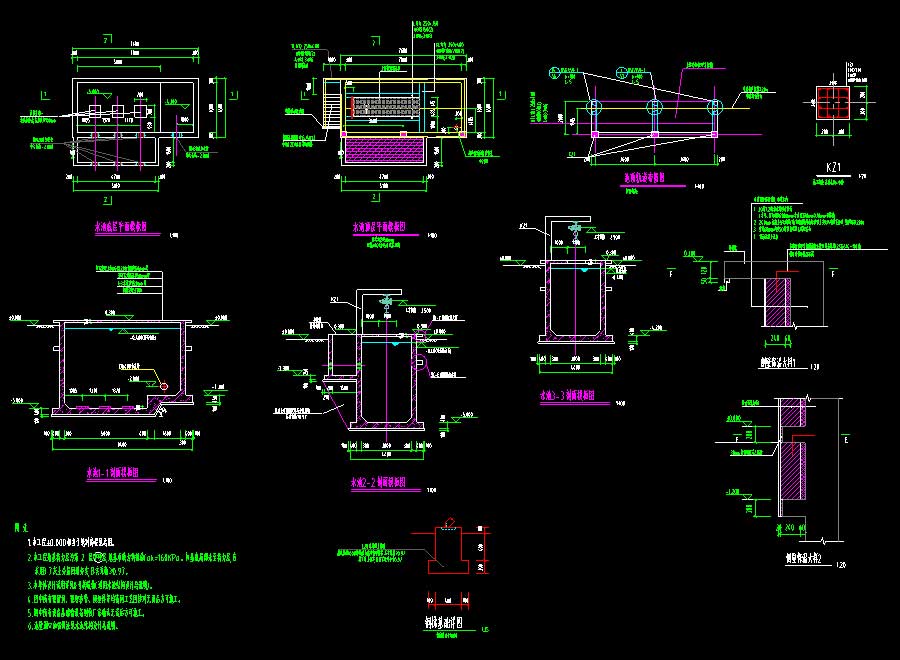

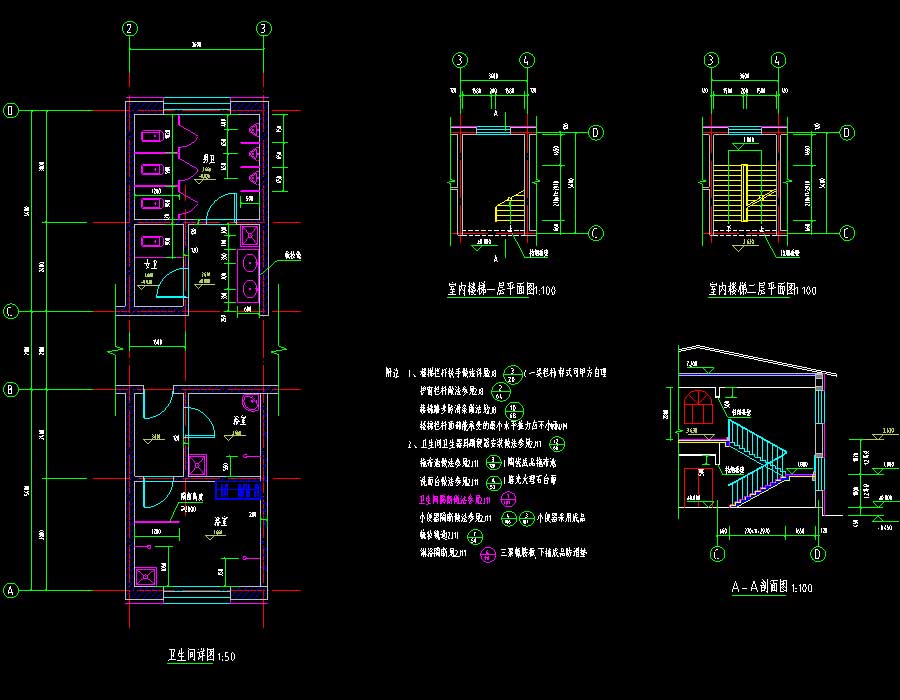

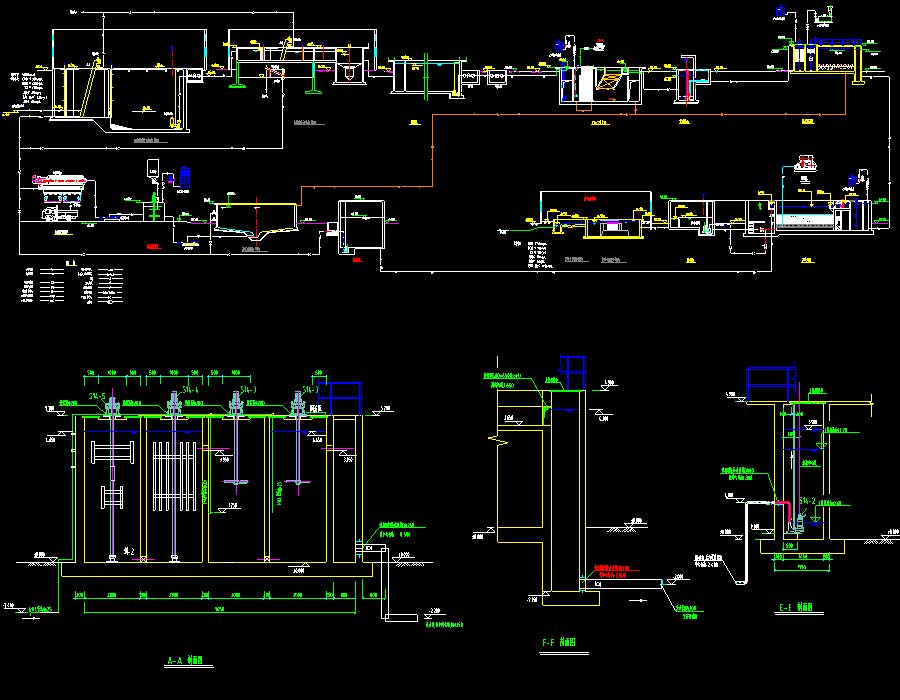

说明：某污水处理厂升级改造工程多专业施工图，含有综合业务用房及除臭间等，抗震设防烈度为7度，主要结构形式为框架结构。其中，综合业务用房建筑高度为9.15米，地上层数2层，建筑面积为957.64平方米；除臭间建筑高度为8.3米，地上层数1层，建筑面积为151平方米。图纸内容含：建筑说明，建筑施工图节能设计专篇，平面图，立面图，剖面图，卫生间详图，楼梯详图；给排水说明，平面图，剖面图，工艺设计图，平面布置图，管线布置图，改造布置图，改造系统图，大样图，工艺流程(高程)图，工艺系统图，工艺设计图，给排水平面图，给排水系统图，室外污水处理图,废气管线布置图，污泥脱水机房流程图、设备表及系统图；结构说明，设备基础图，基础施工图，基础平面图，模板图，配筋图，预埋铁及锚栓布置图，框架柱平法施工图，屋面梁、板结构施工图，污泥储池改造结构图，污泥脱水机房新增设备基础图，原有结构改造图，改造后结构图，新增构件结构施工图，新增板结构施工图，楼梯结构详图等等。专业包括建筑、结构、给排水。
