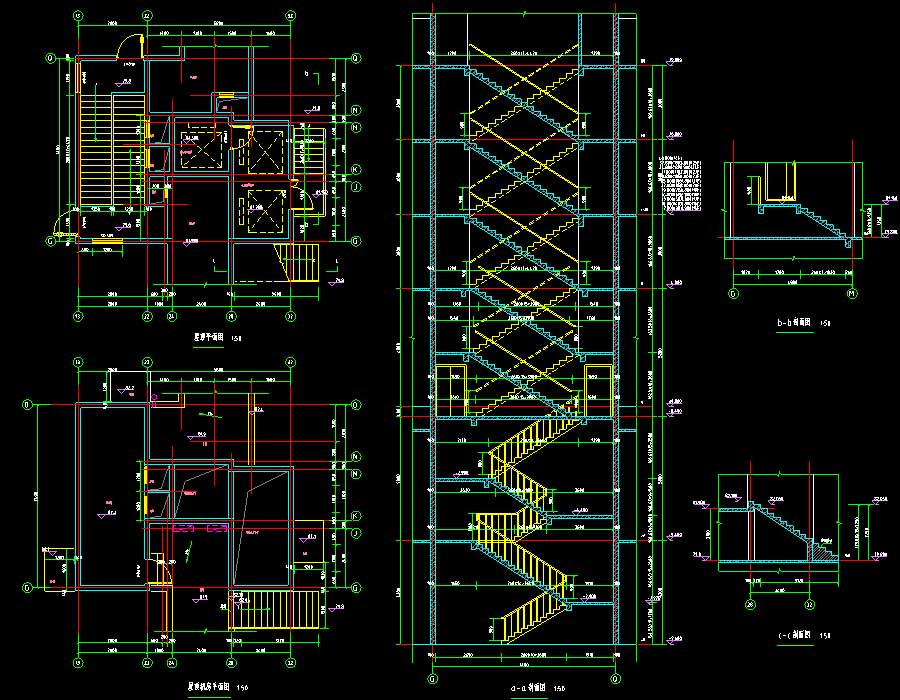

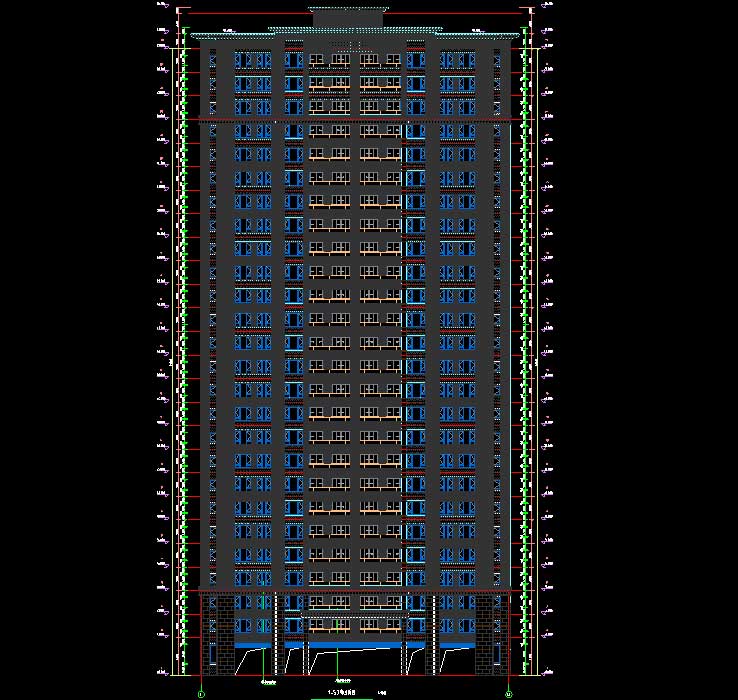

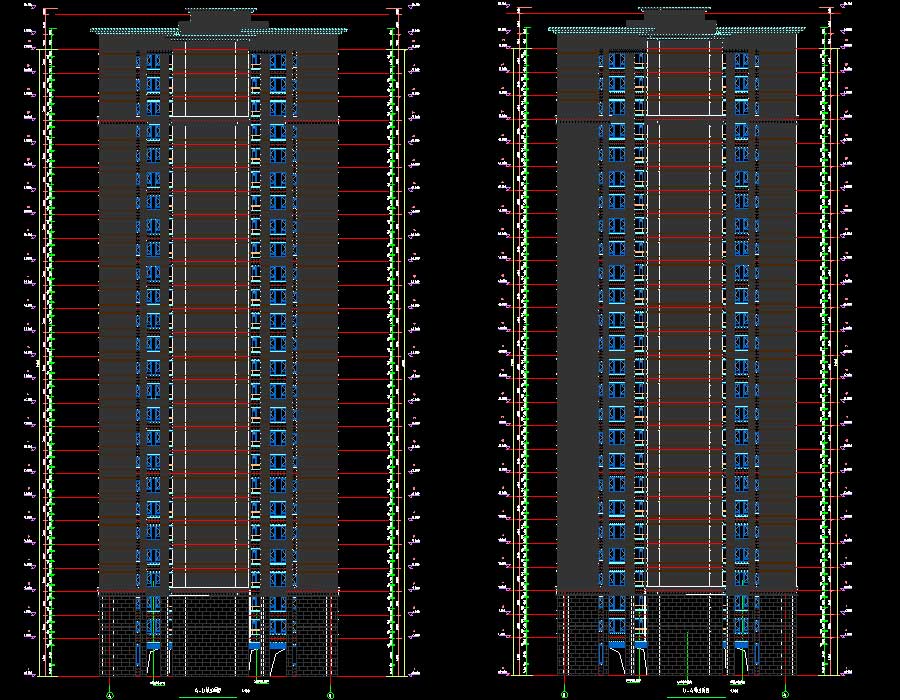

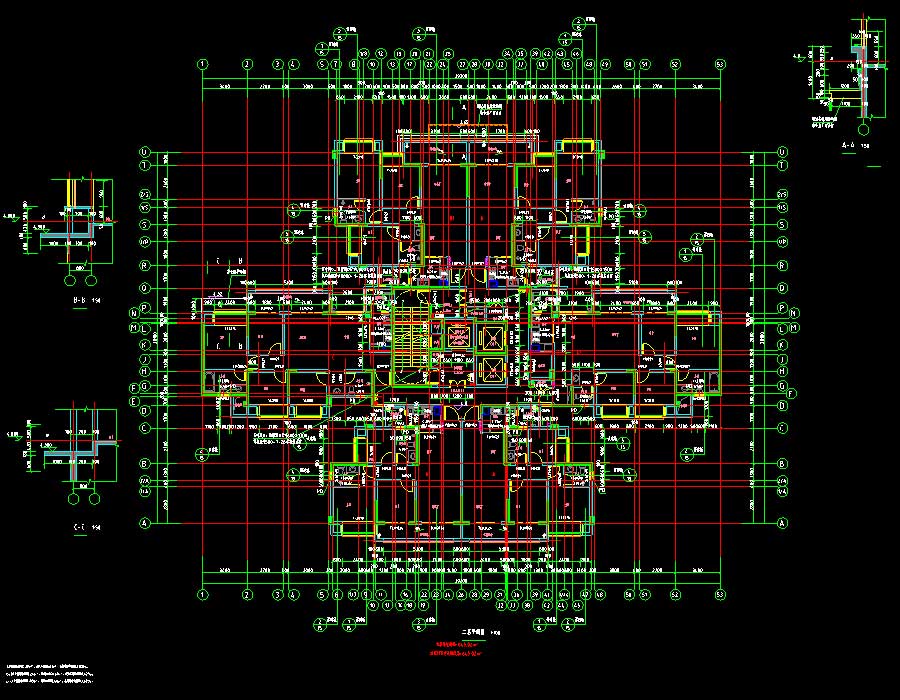

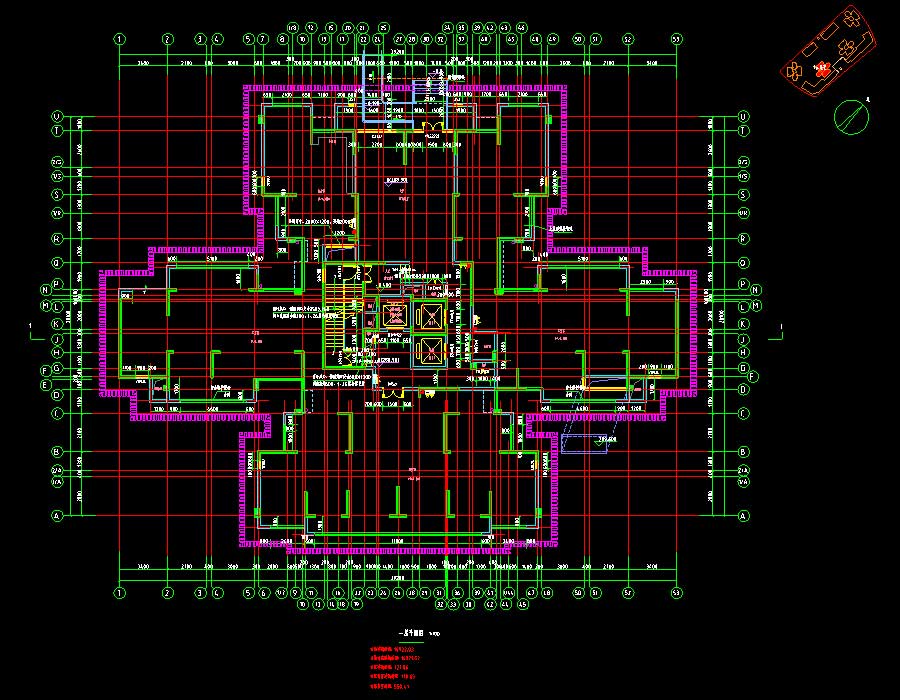

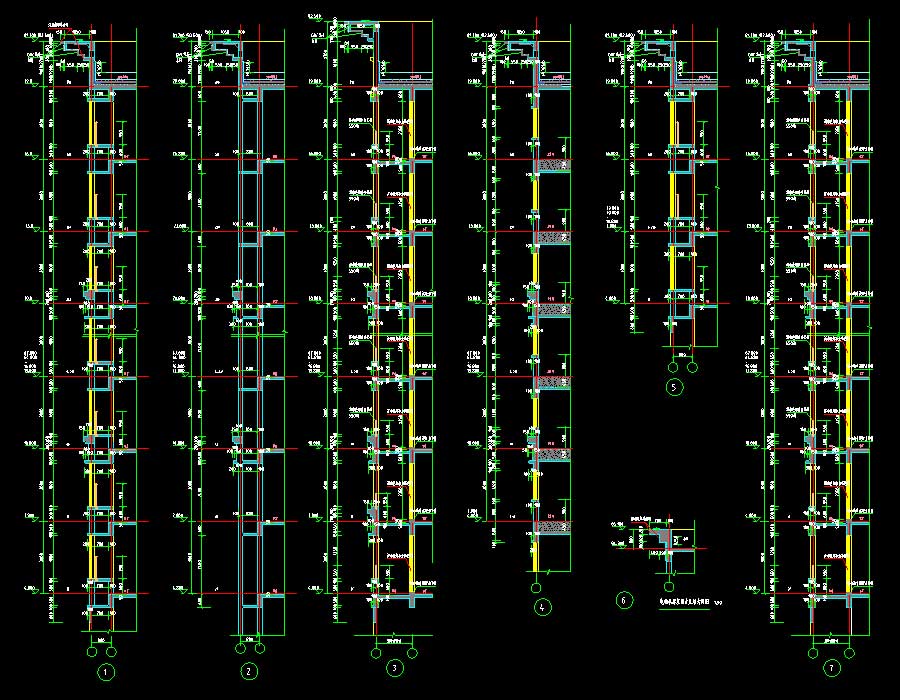

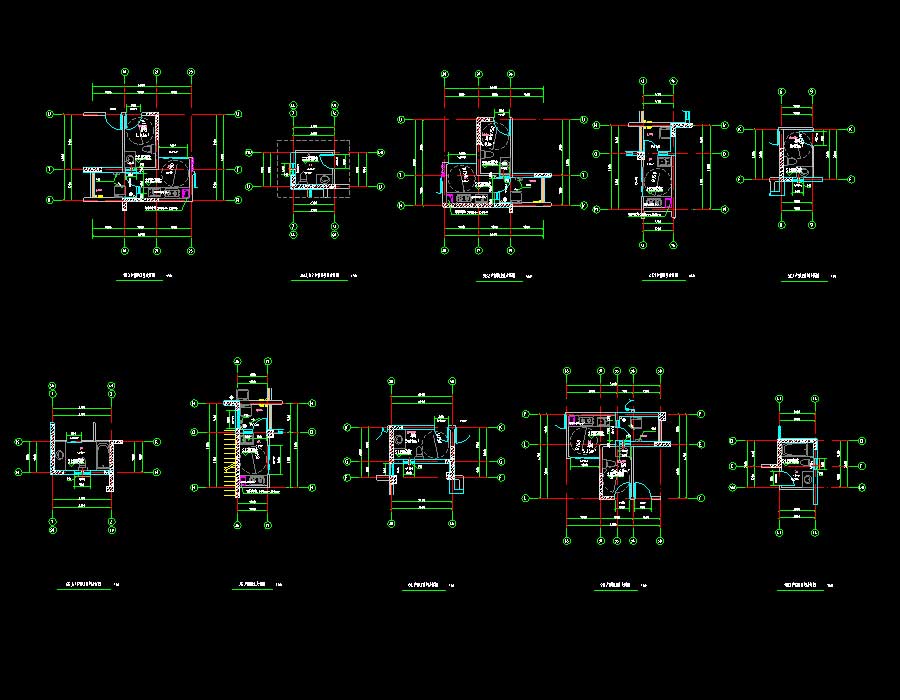

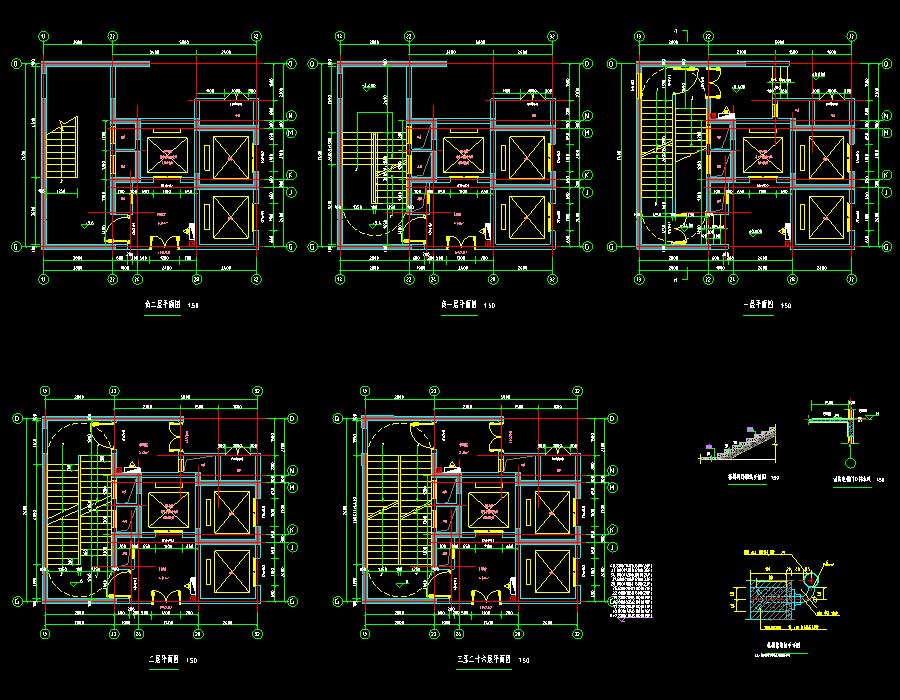

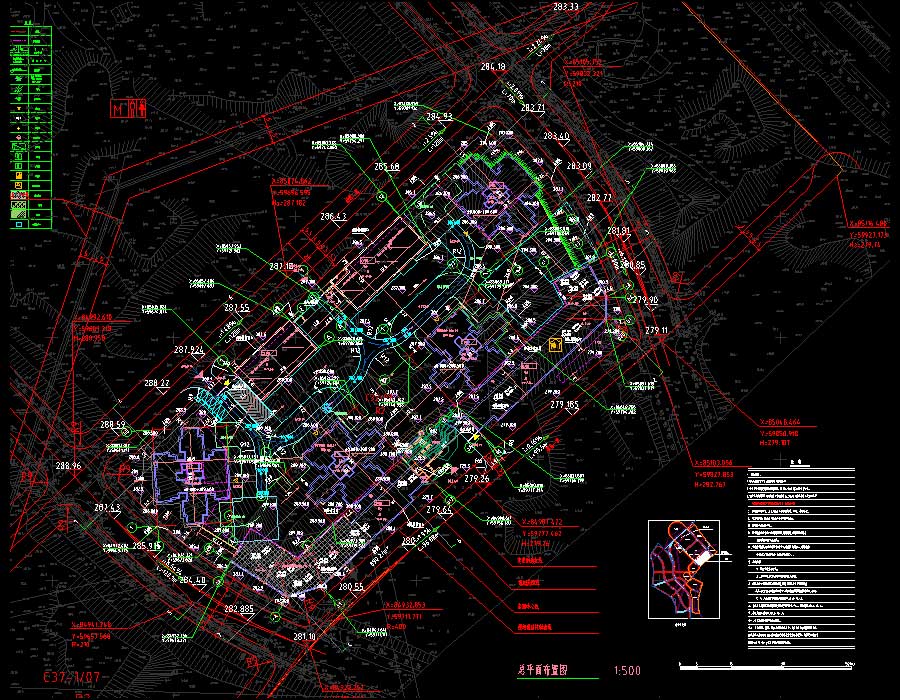

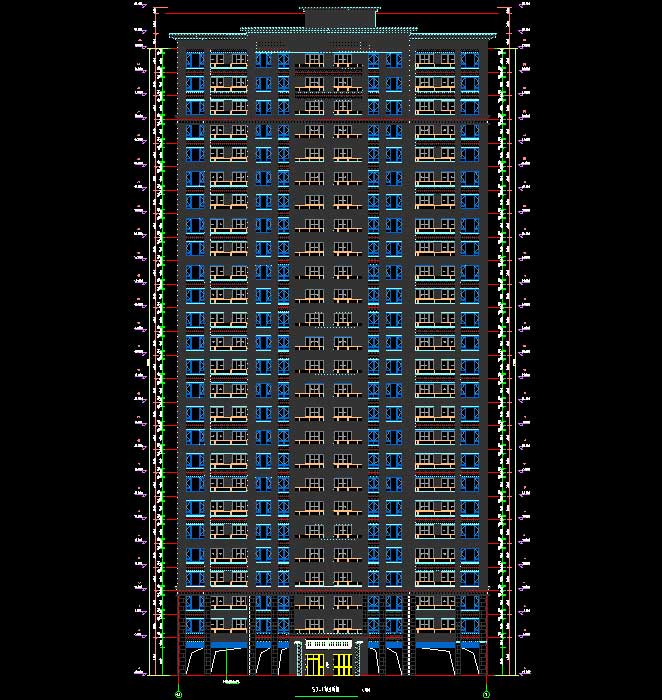

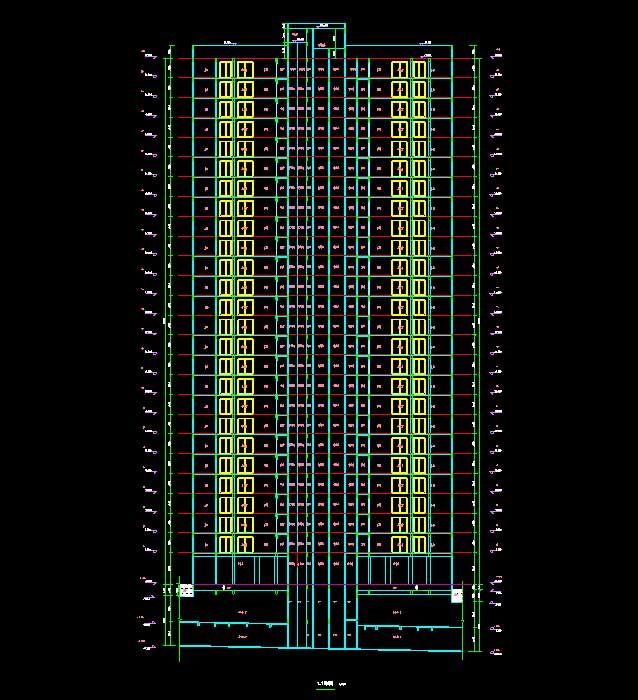

说明：多栋高层住宅楼全专业施工图（含计算书、经济技术指标表、绿建节能专篇、勘察报告），包括1-4#住宅楼、S1-S4#商业楼和地下车库。抗震设防烈度为6度，主要结构形式为地下车库框架结构，住宅楼与商业楼为剪力墙结构。其中，商业楼地上层数均为2层，建筑高度为7.8-9.6米，建筑面积为1001.88-2213.68平方米；2#楼地上层数为23层，建筑高度为69.6米，建筑面积为15643.91,平方米；3#楼地上层数为24层，建筑高度为72.6,米，建筑面积为16324.12平方米；1、4#楼地上层数均为26层，建筑高度均为79.8米，建筑面积分别为16922.03、16904.36平方米。图纸内容含：建筑说明，总平面布置图，竖向布置图，消防扑救示意图，绿化布置图，平面图，立面图，剖面图，车库顶板平面图，节点大样图，核心筒平面、剖面大样图，墙身大样图，楼梯大样图，门窗立面分隔大样图，厨房卫生间大样图；给排水说明，绿建说明，室外给排水管网总平面图，生活给水、喷淋系统原理图，室内、室外消火栓系统原理图，给排水平面图，屋顶水箱大样图，排水系统原理图，自动喷淋平面图，消防水池、水泵房、集水坑大样图；结构说明，结构大样图，基础大样图 ，基础布置图，墙柱布置图，墙柱大样图，楼面模板图，配筋图，出屋面结构图，结构大样图，楼梯大样图；电气说明，竖向配电干线系统图，弱电干线系统图，火灾自动报警系统图，消防电源监控及防火漏电监控系统图，防火门监控系统图、平面图，配电箱系统图，消防应急照明和疏散指示系统图(集中控制型)，照明平面图，配电平面图，弱电平面图，消防平面图，屋顶防雷平面图，插座平面图，基础接地平面图；暖通说明，建筑节能与绿色建筑设计说明专篇，换热站空调系统流程图，换热机房设备布置平面图、设备基础平面图、管道布置平面图、管道剖面图，空调平面图，空调立管系统图，空调水管平面图，防排烟系统图、平面图，排油烟平面图，车库防排烟顶板平面图等等。
