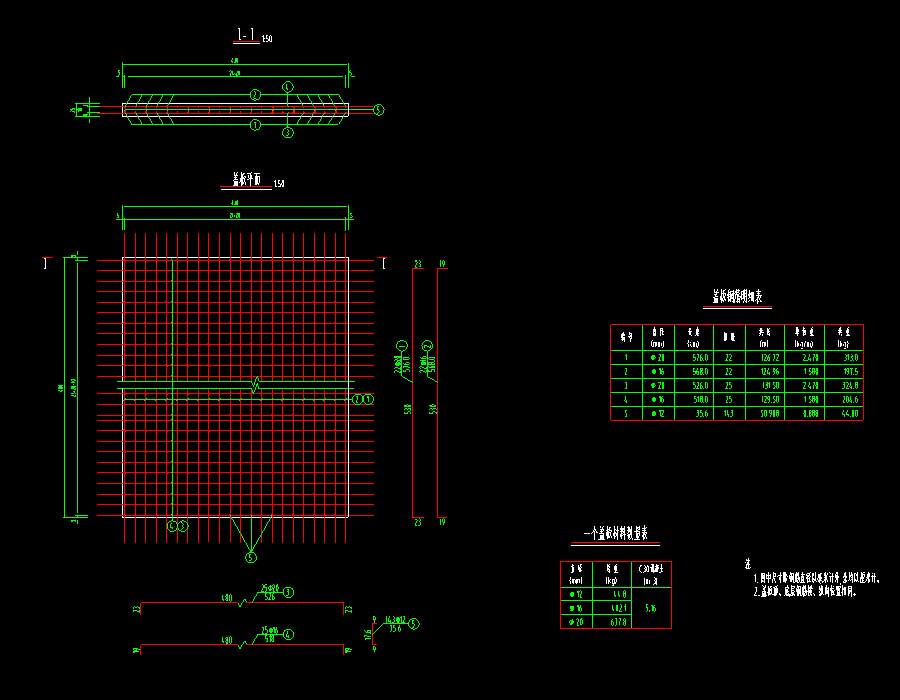

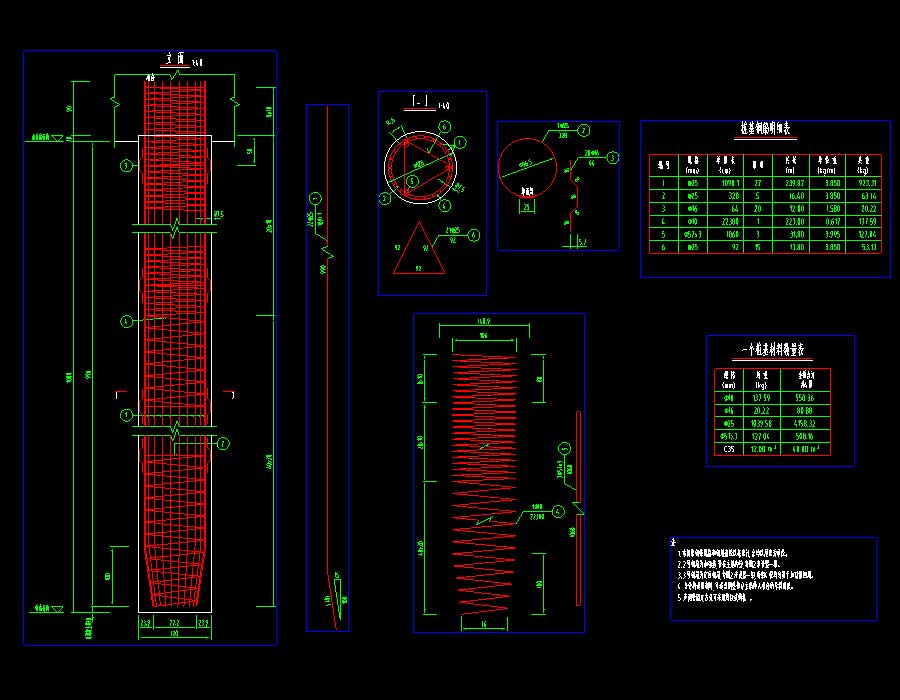

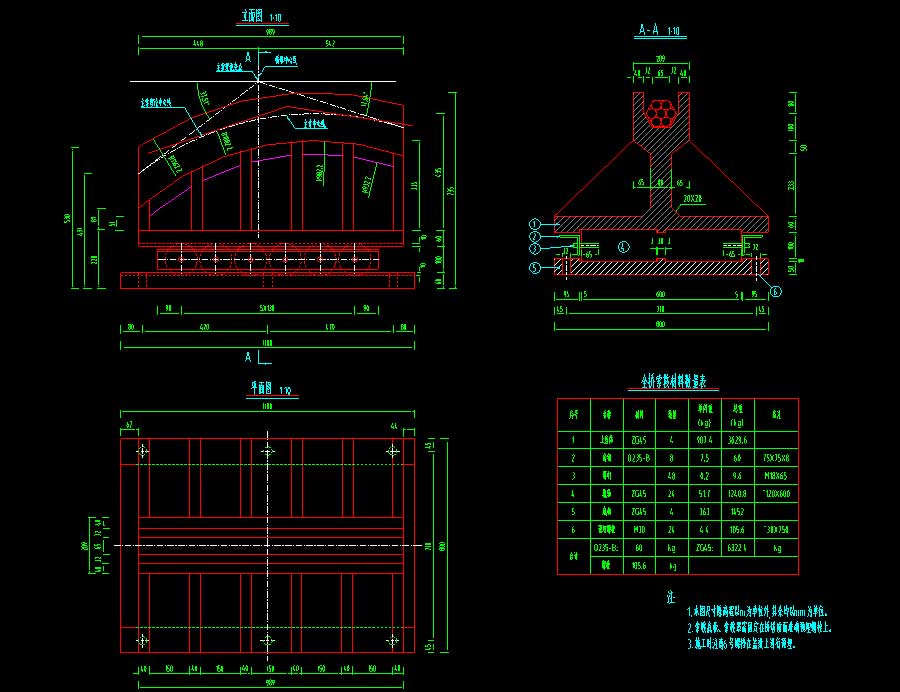

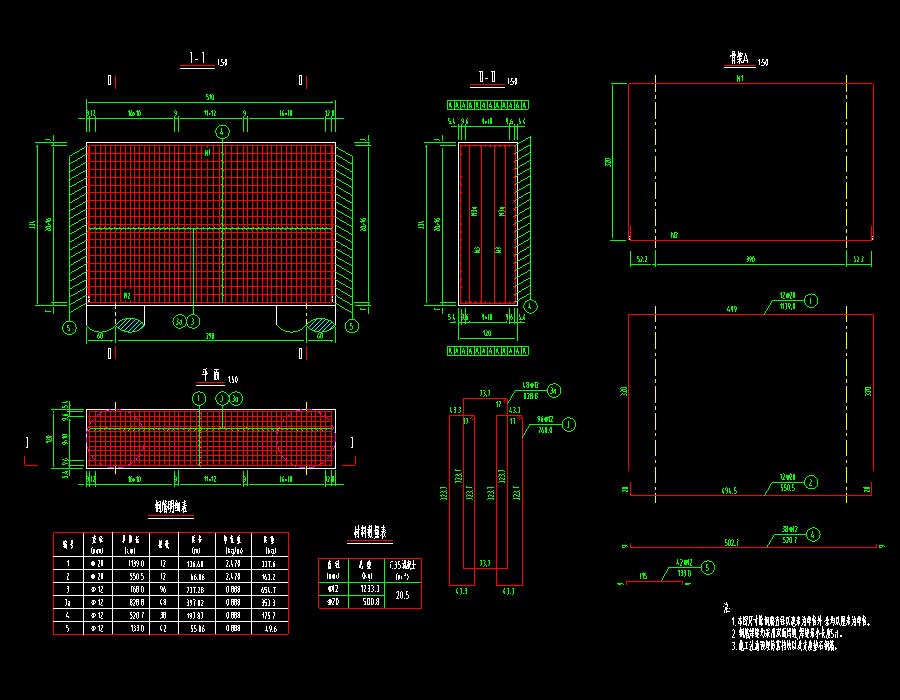

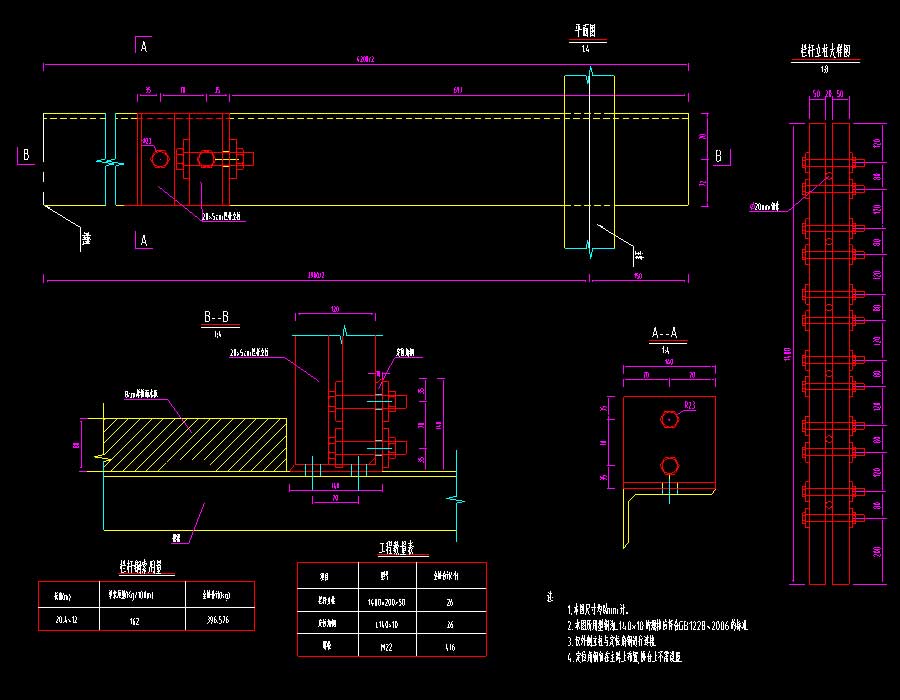

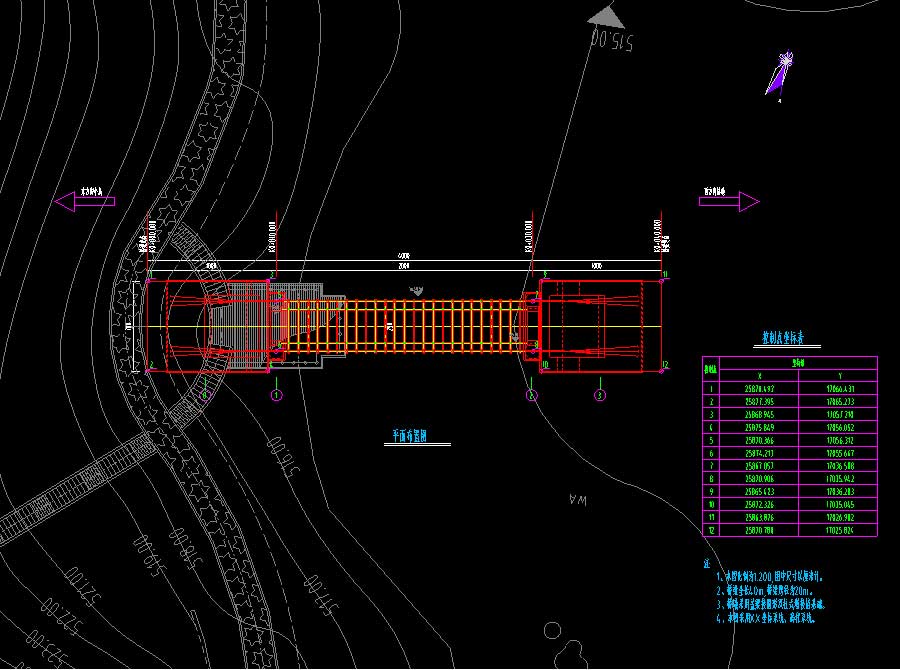

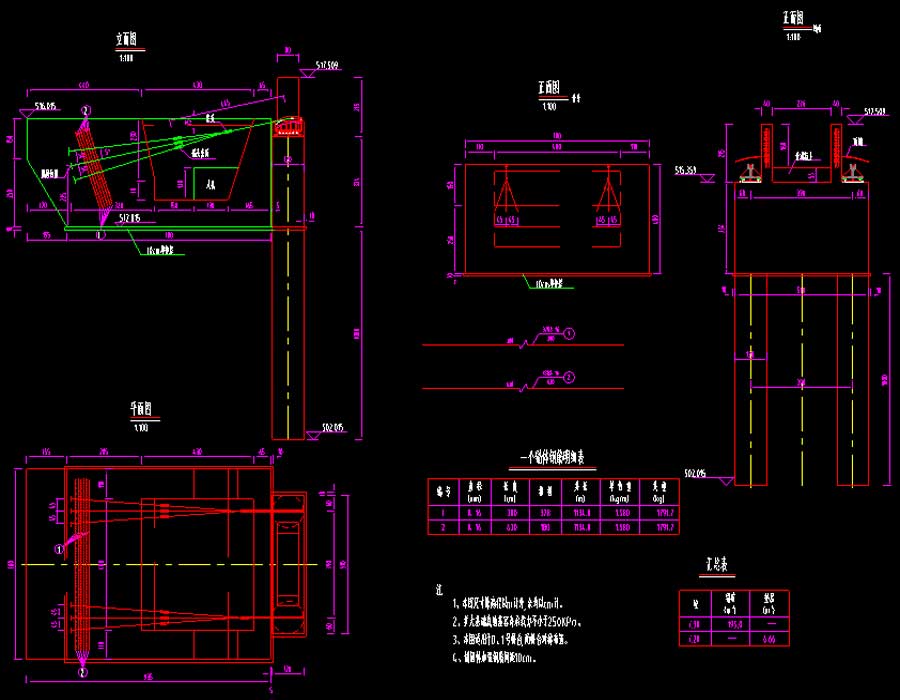

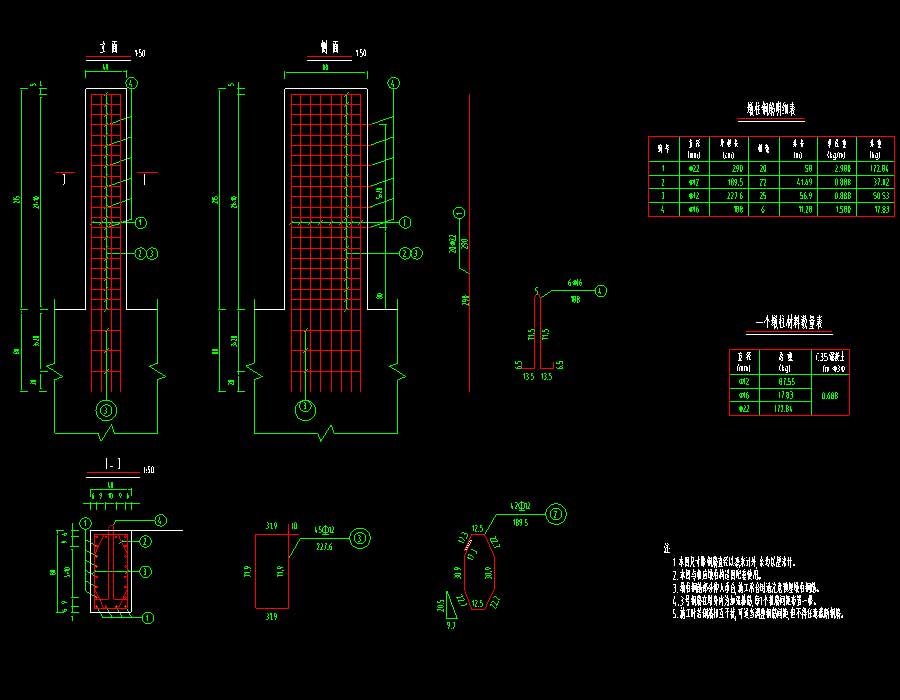

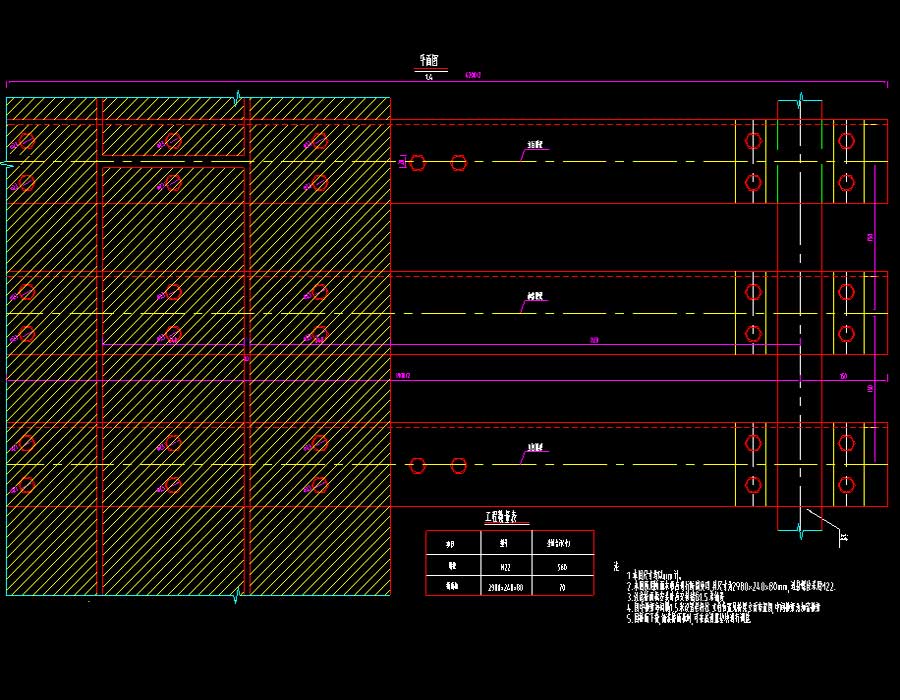

说明:某景观人行桥施工图(含嵌岩桩桩长计算表),该场地的抗震设防烈度为7度,设计基本地震加速度为0.10g(g为重力加速度),设计地震分组为第三组,设计特征周期0.45s。技术标准:桥宽为净—2.5米;设计荷载为4.375KN/m2;桥跨桥长为索塔理论交点间距20米,总长40米;桥型为柔性吊桥。图纸内容含:施工图设计说明,桥位平面布置图,桥型立面布置图,主索一般构造图,主索横梁一般构造图,索夹一般构造图,桥面板与主索连接构造图,栏杆立柱定位件一般构造图,桥台一般构造图,索鞍一般构造图,拉杆及套筒一般构造图,墩柱钢筋构造图,桥墩盖梁钢筋构造图,桩基钢筋构造图,检查室盖板钢筋构造图,桩基开挖护壁图,工程数量汇总表。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:设计时间:2018建筑风格:效果图:无
