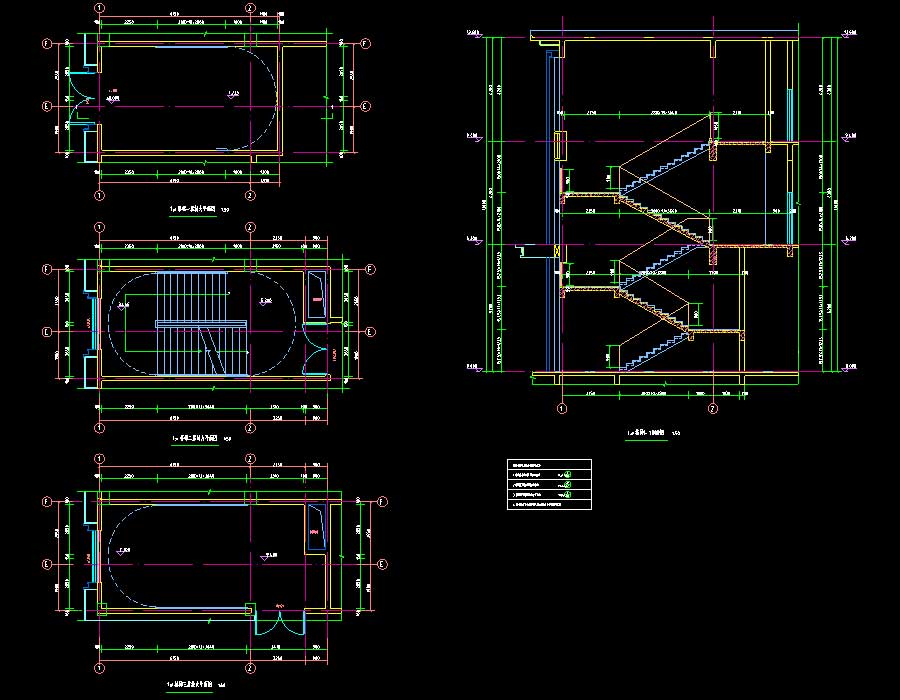

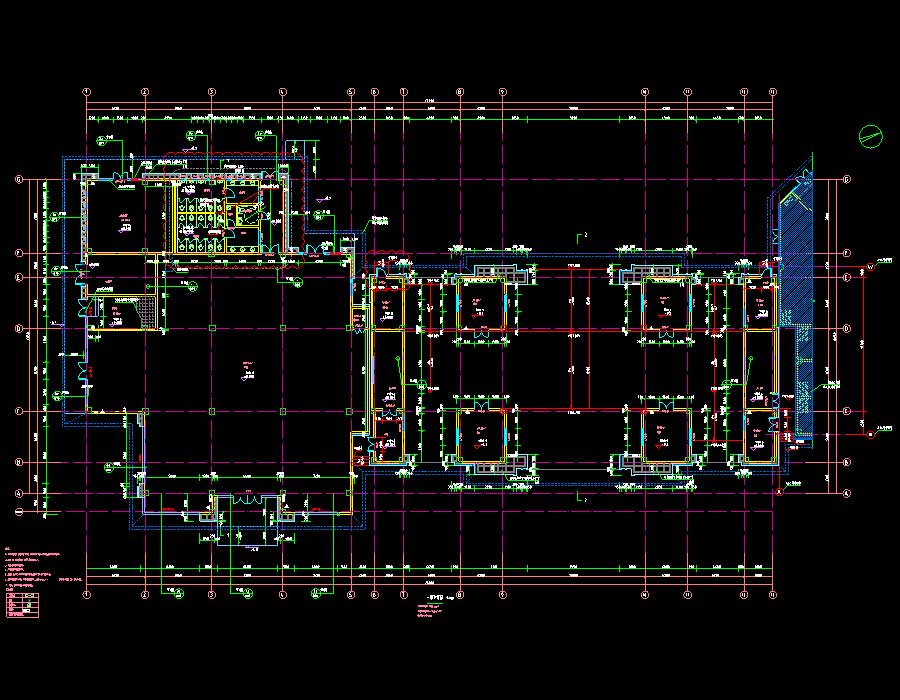

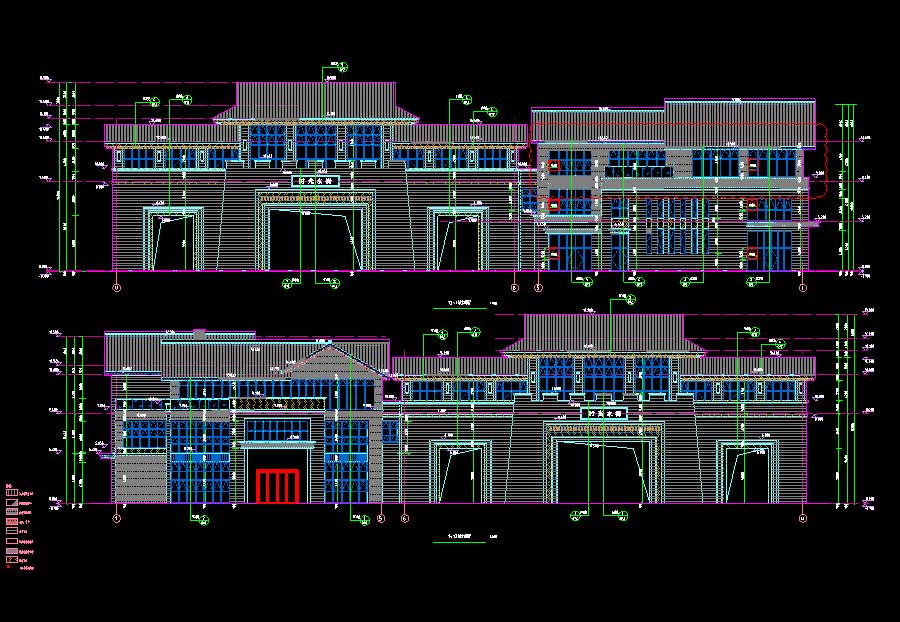

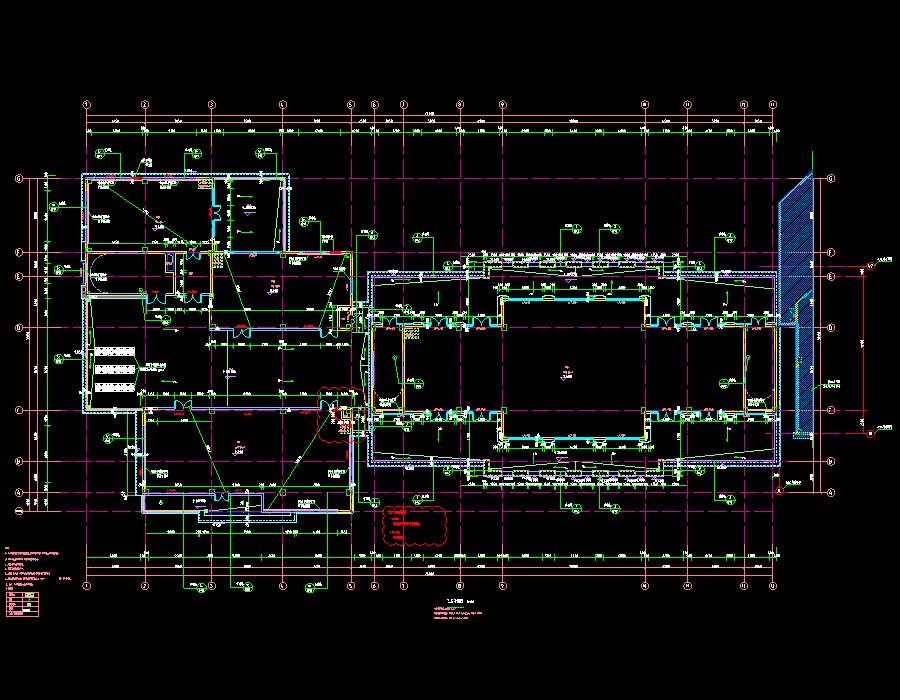

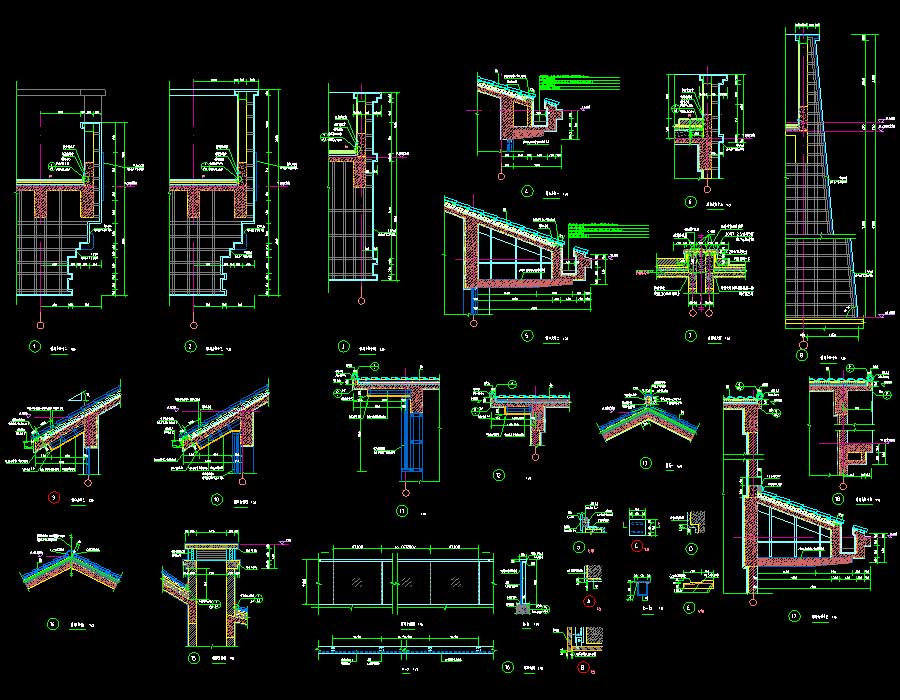

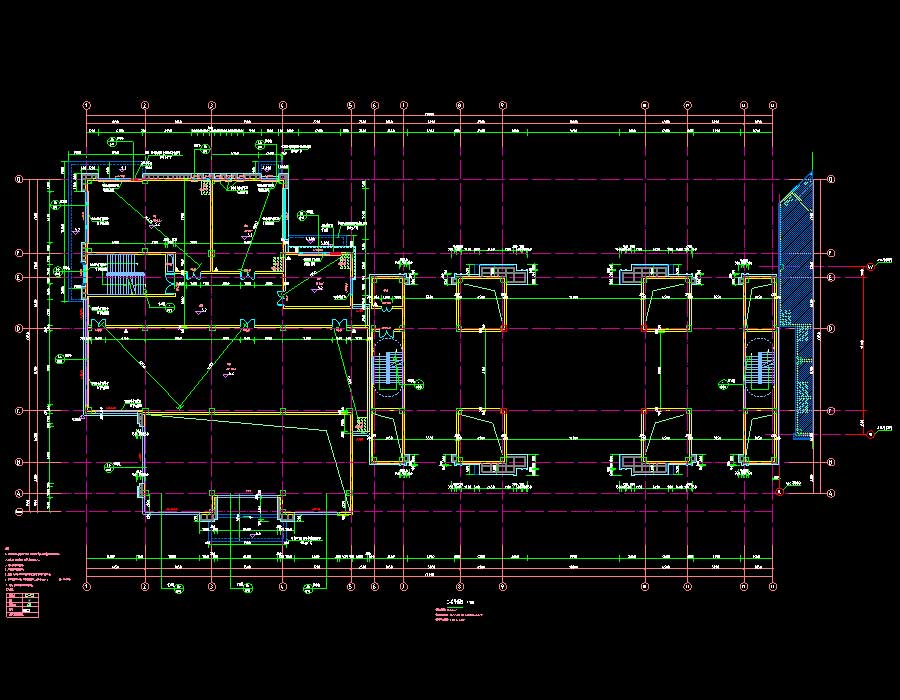

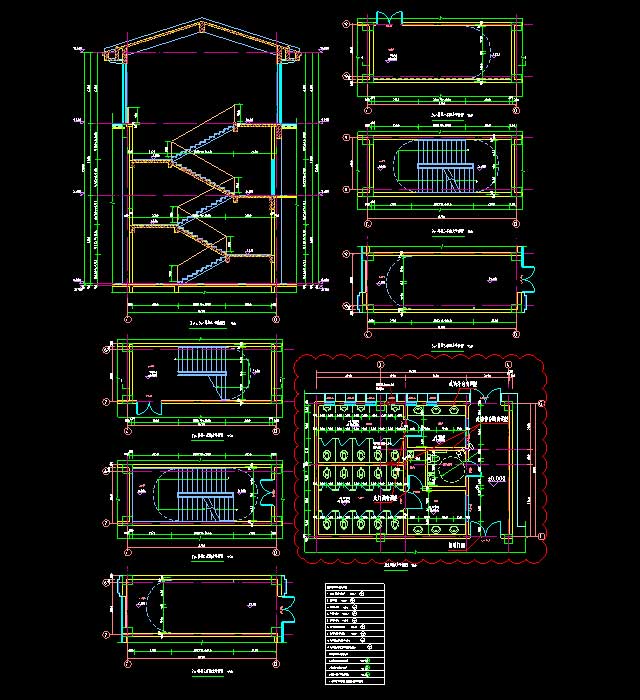

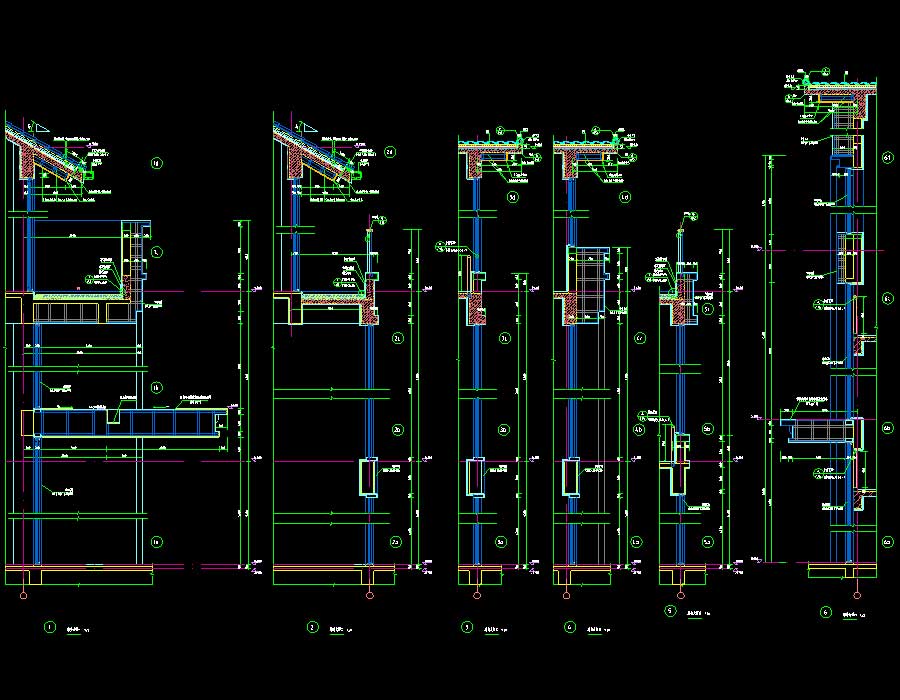

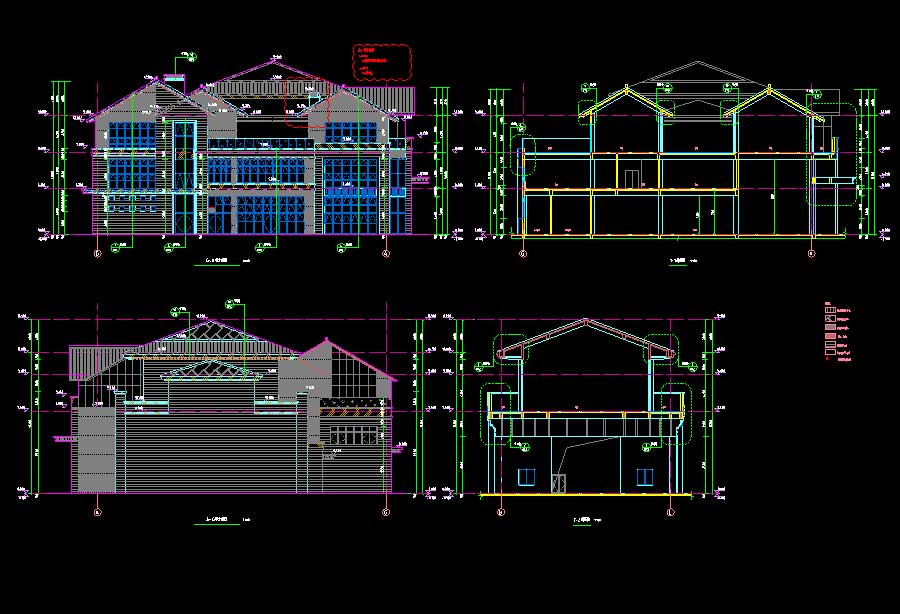

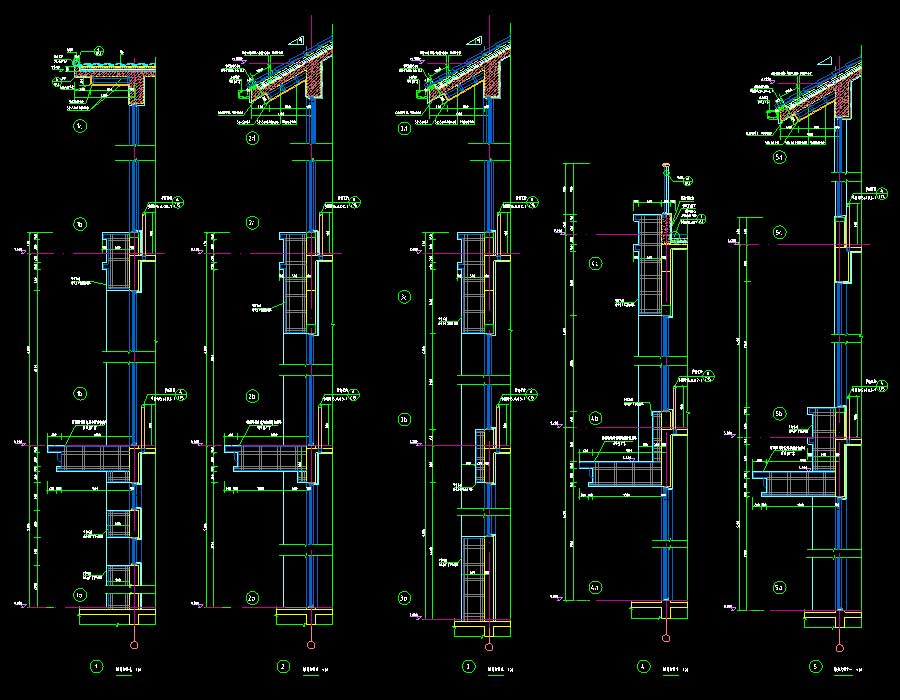

说明:某低层商业楼全专业施工图(缺建筑说明),抗震设防烈度为7度,主要结构形式为框架结构,建筑高度为18.2米,地上层数3层,总建筑面积为2946.13平方米。图纸内容含:平面图,立面图,剖面图,楼梯大样图,卫生间大样图,节点大样图,门窗大样图,楼梯施工图;结构说明,平面布置图,基础施工图,配筋图,板面柱布置图、详图,柱梁施工图,节点大样图;电气说明,配电平面图,照明平面图,防雷平面图,接地平面图,弱电平面图,弱电系统图,配电系统图,竖向配电干线系统图,火警及联动系统图,广播平面图,消防控制室平面布置及系统图,弱电机房大样图,智慧管理平台系统架构图,住宅区、商业区光纤入户及有线电视系统图,视频监控系统图,门禁、梯控及可视对讲系统图,电梯五方对讲系统图,背景音乐系统图,电子巡更系统图,电子围栏、空气质量检测、停车场及车位引导系统图,智能照明、能耗管理系统图,无线覆盖、统一收银系统图;暖通说明,消火栓及给排水平面布置图,自动喷水灭火系统平面布置图,卫生间大样图及给水排水系统图,消火栓给水系统图,生活给水原理图,污水排水系统图,雨水排水原理图,自动喷水灭火系统原理图,暖通设计说明,一层~三层通风系统平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:2946.13㎡地上层数:3层建筑高度:18.2m地下层数:高度类别:低层图纸深度:施工项目地址:四川省设计时间:2018建筑风格:古代效果图:无
