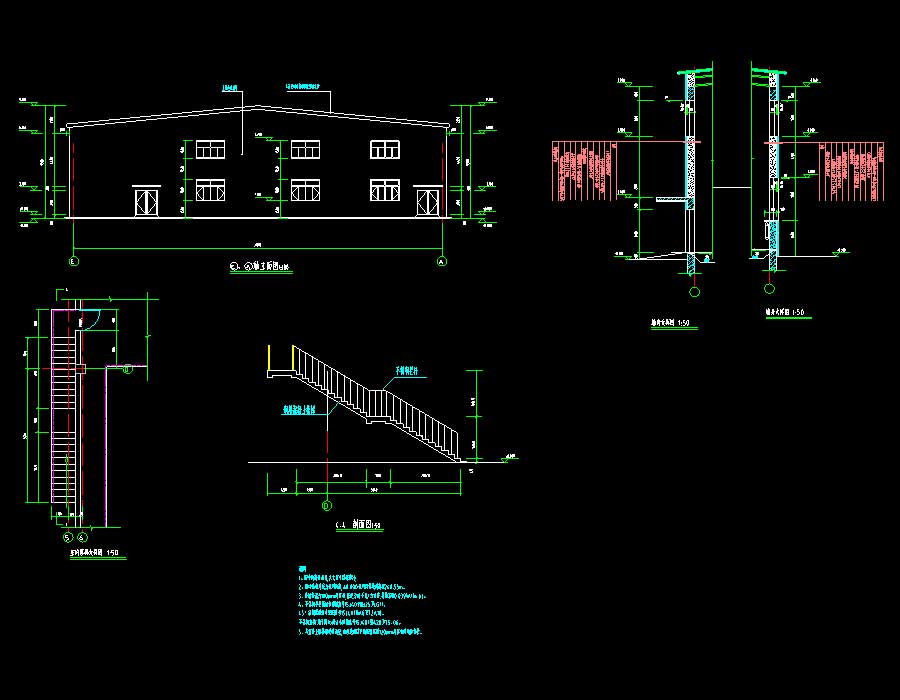

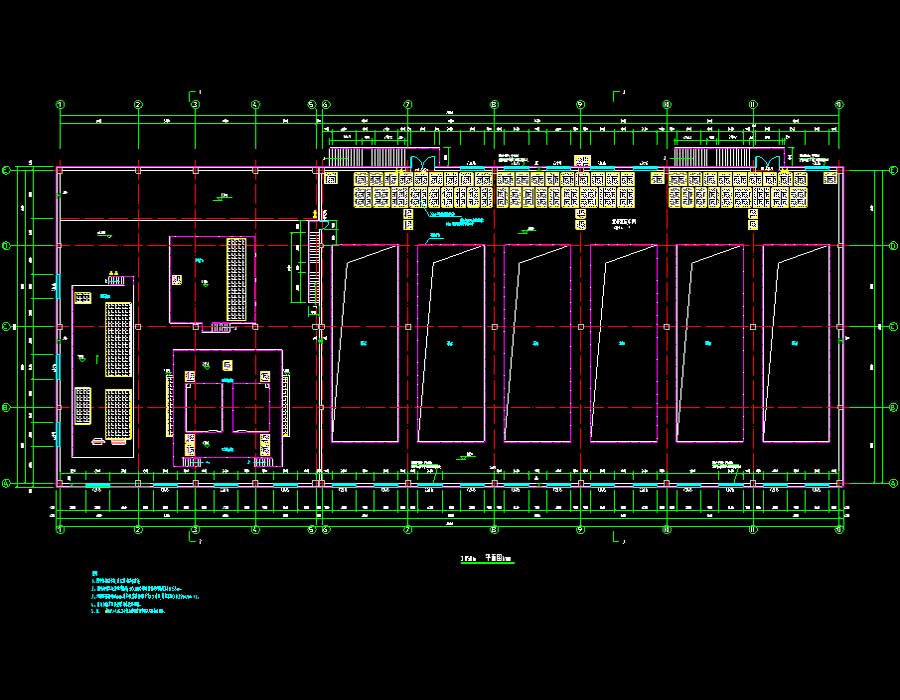

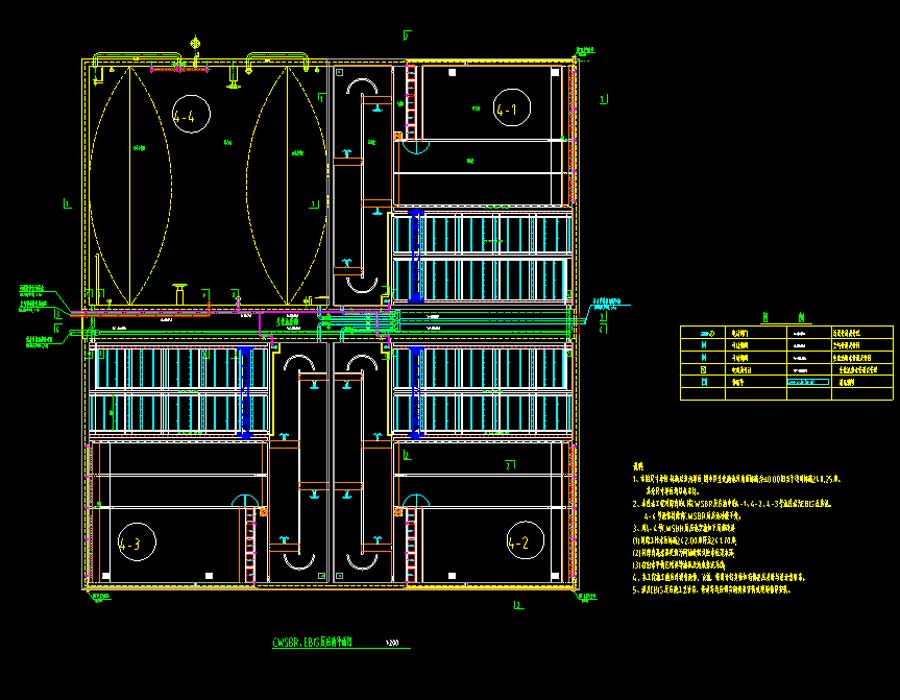

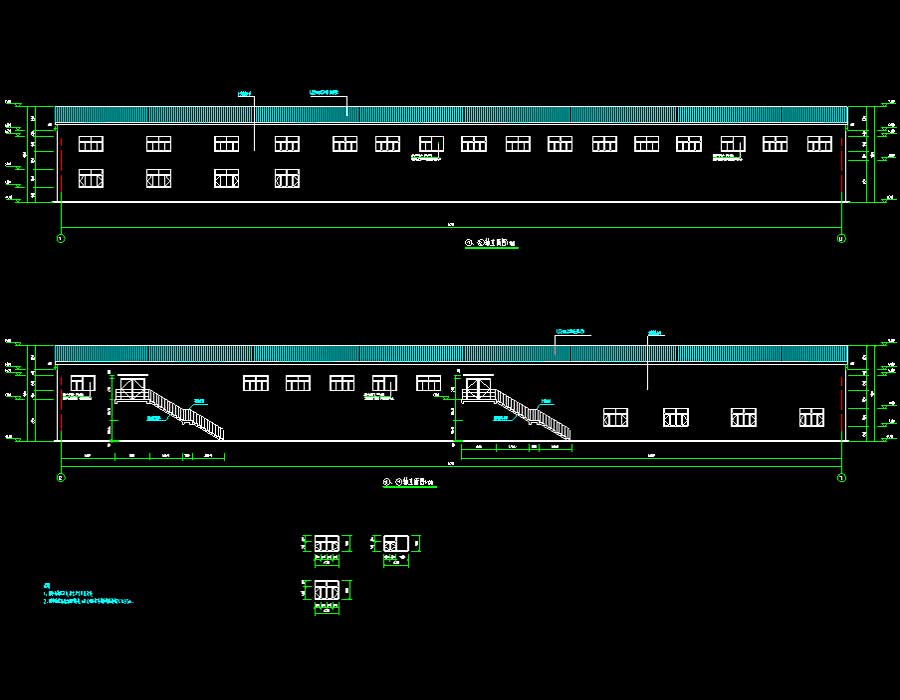

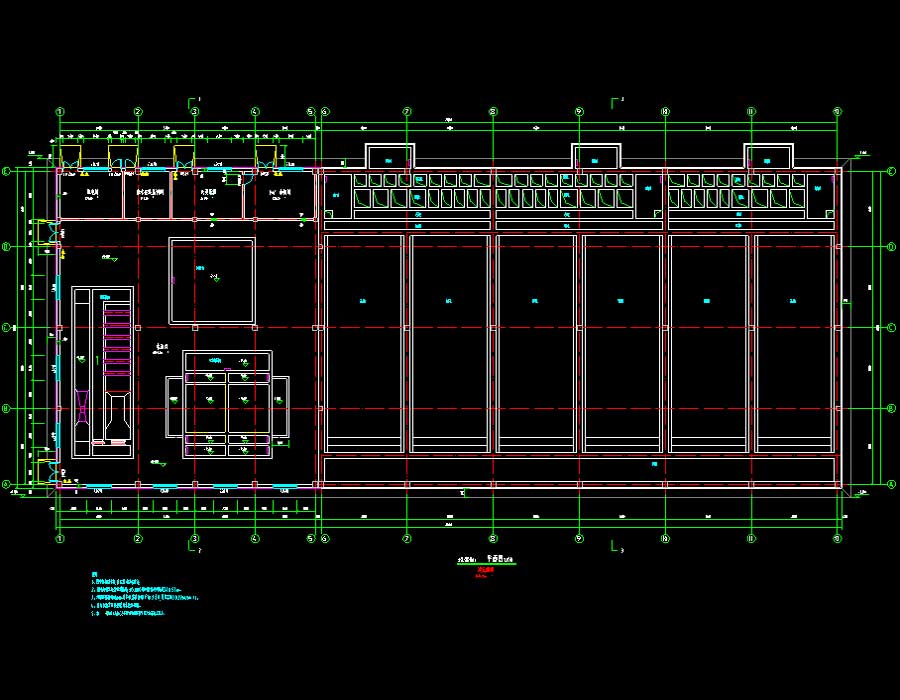

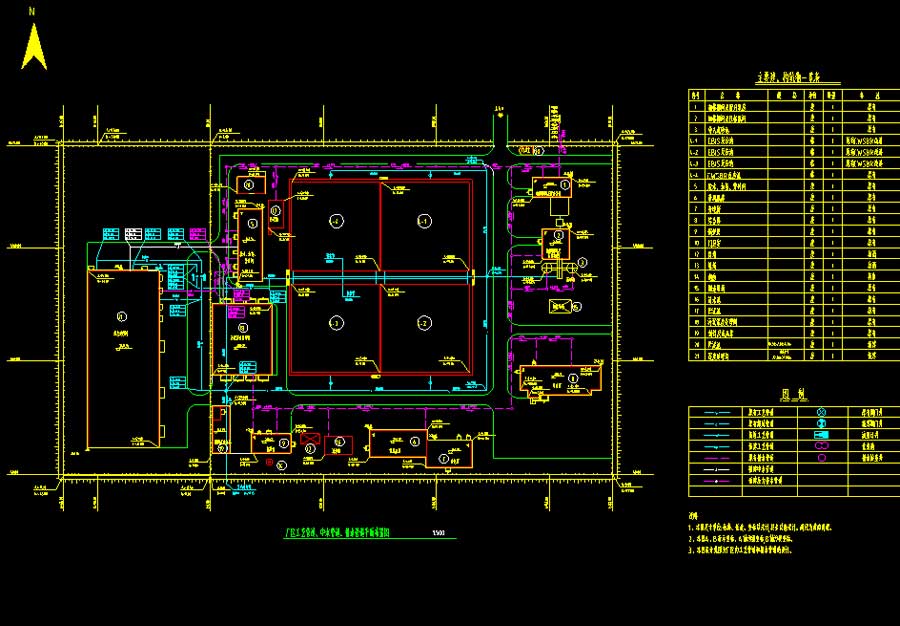

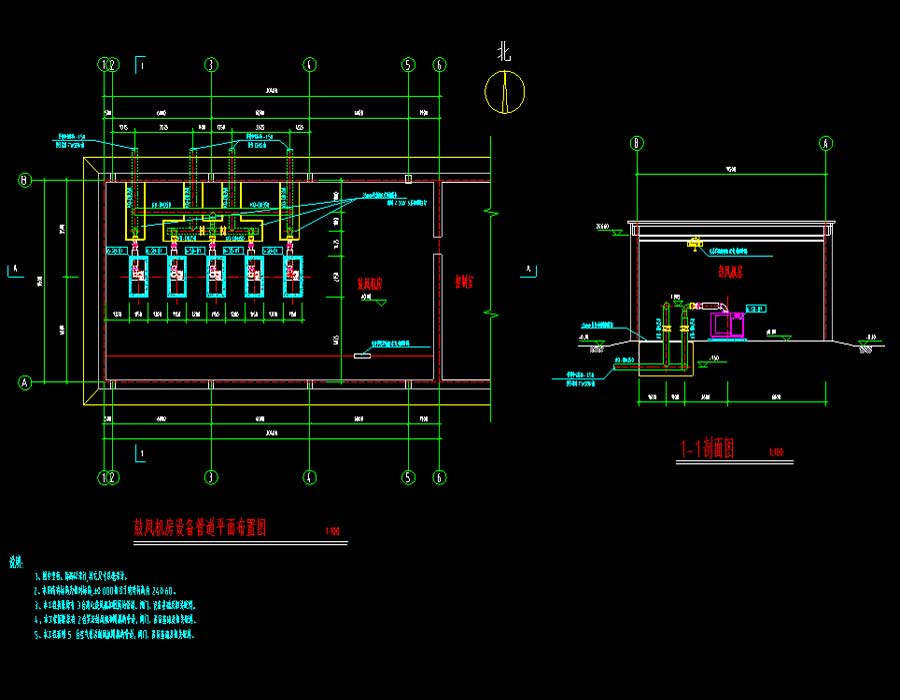

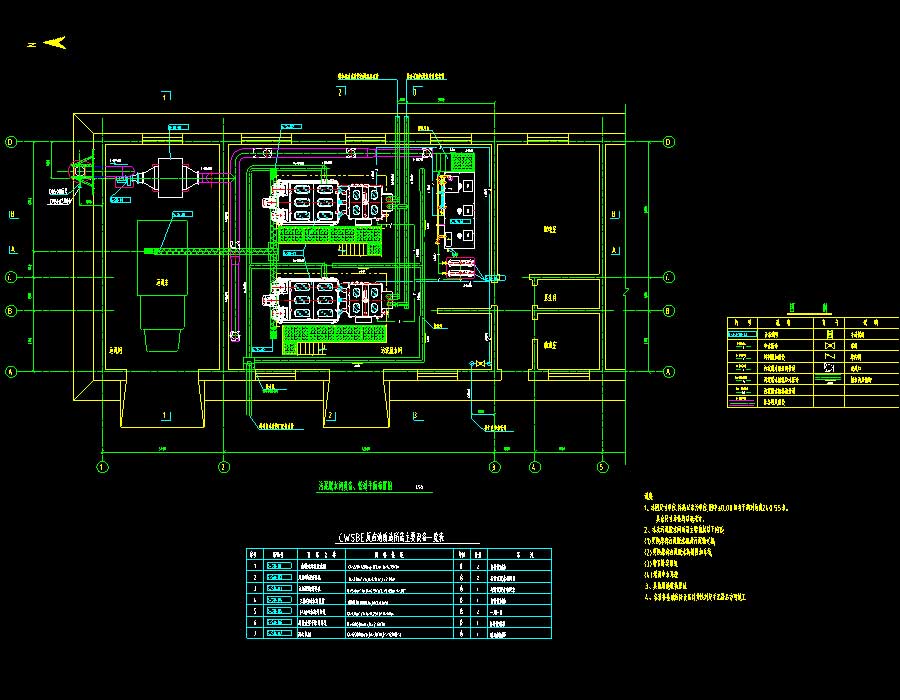

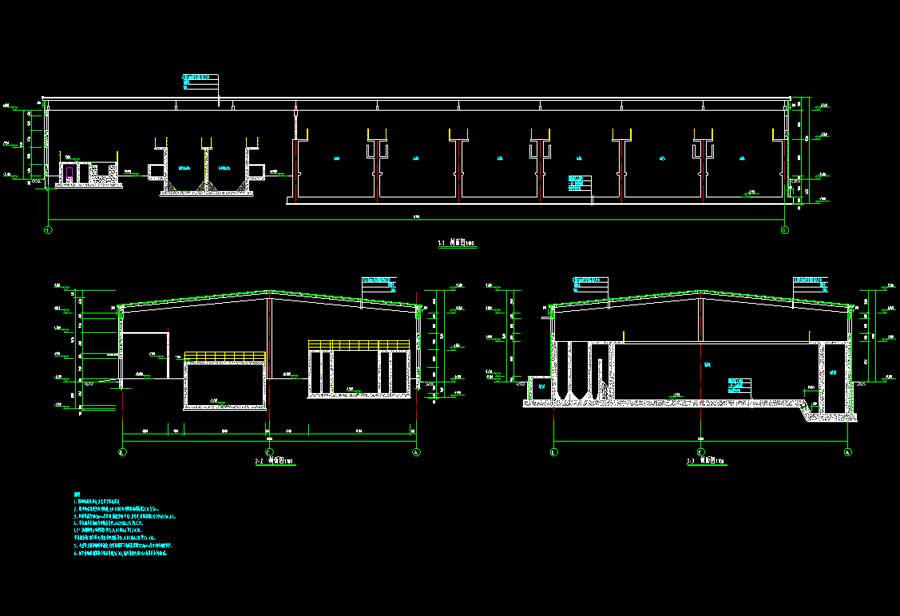

说明：某污水处理厂提标改造工程多专业施工图，包括厂区、粗细格栅间、生化池、深度处理间、污泥处理间、污泥池及鼓风机房部分，其中深度处理间为新建建筑物。深度处理间抗震设防烈度为6度，主要结构形式为框架结构，建筑高度为8.73米，地上层数1层，建筑面积为2496.3平方米。图纸内容含：总平面布置图，绿化平面布置图，竖向整平图；建筑说明，深度处理间平立剖面图、侧立面图、大样图；结构说明，粗格栅间改造图、设备基础平面布置图，污泥脱水间改造平面布置图，鼓风机房新增设备基础、管沟平面布置图，生化池结构改造示意图、底层平面图、剖面图、配筋示意图、节点详图、预埋件平面图，深度处理间基础图、梁柱平面布置图、柱顶螺栓平面布置图、配筋图、钢构件布置图、檩条布置图、安装节点图、水池平面布置图、沉淀池平剖面图、沉淀池楼梯图、内沉淀池埋件及留孔图，紫外消毒池模板图；电气说明，自控网络、视频监控、配电、自控系统图，电缆、电气、配电、光纤、照明、桥架、配电干线、动力干支线、自控、防雷接地平面图，设备控制原理图；暖通说明，厂区供热管网平面布置图，深度处理间供暖系统图、平面图；污水处理厂设计总说明，污水处理厂工艺流程图，厂区工艺、排水、空气、给水、污泥管道平面布置图，厂区工艺管线综合图，厂区空气、给水、污泥、压力排水管道系统图，生化池至深度处理间、深度处理间至总出水管道、中水管道系统图，粗格栅间设备管道平面布置图，集水池设备管道平面布置图，混凝沉淀池排泥管、集水槽加工详图，污泥脱水间设备、管道平面布置图、管道剖面图，污泥脱水间各管道系统图，各钢制操作平台平面、剖面图，新建污泥池工艺管道平面布置图，鼓风机房设备管道平面布置图等等。专业包括建筑、结构、电气、采暖通风、工艺。
