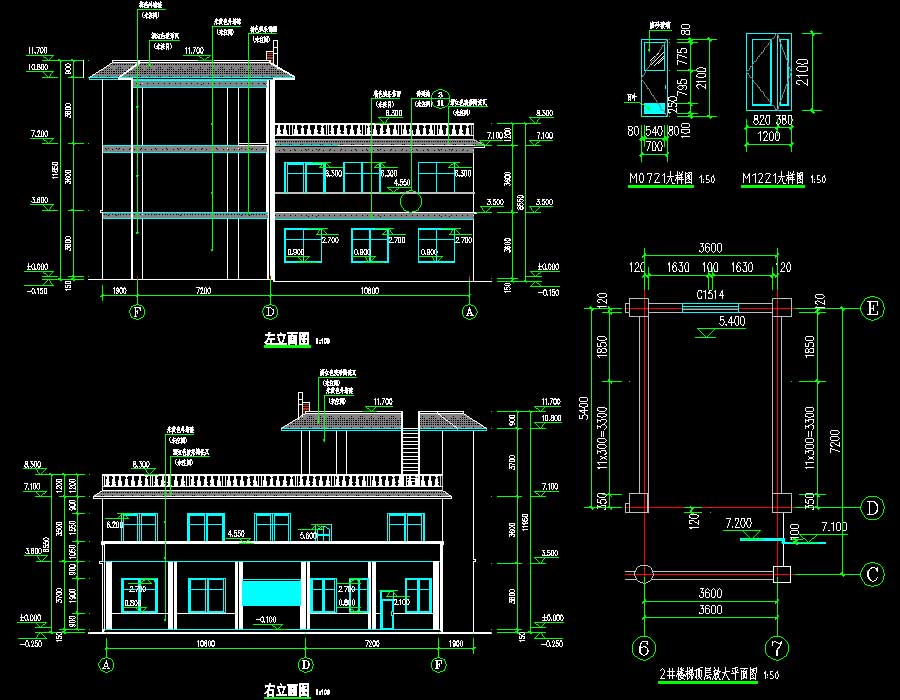

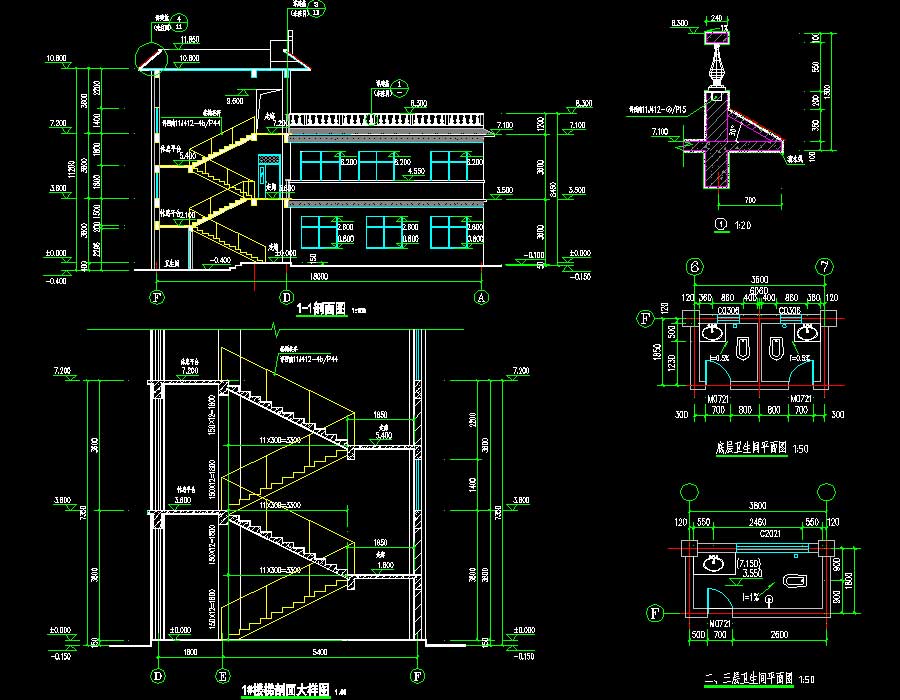

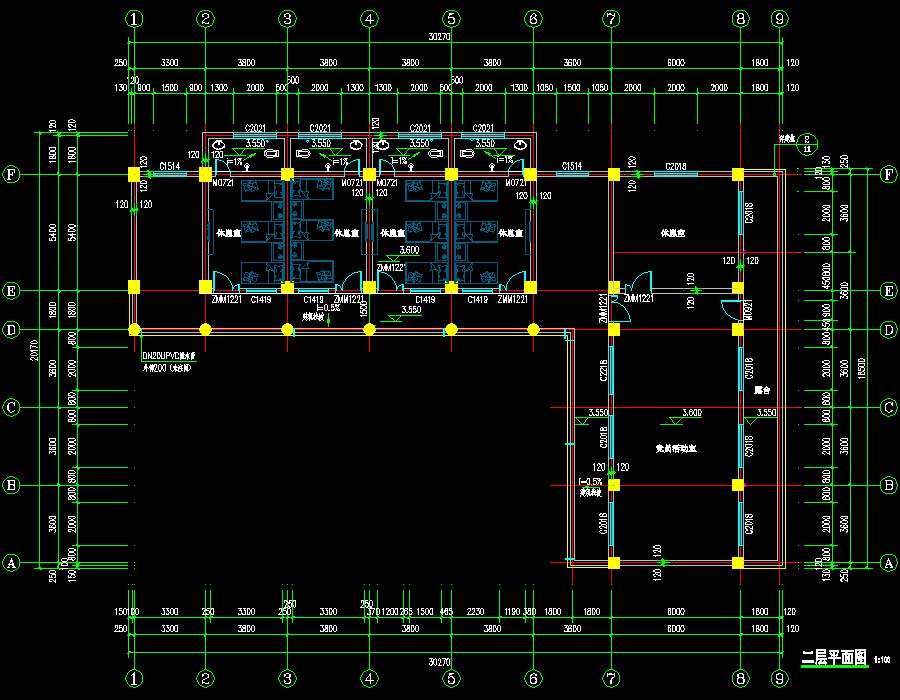

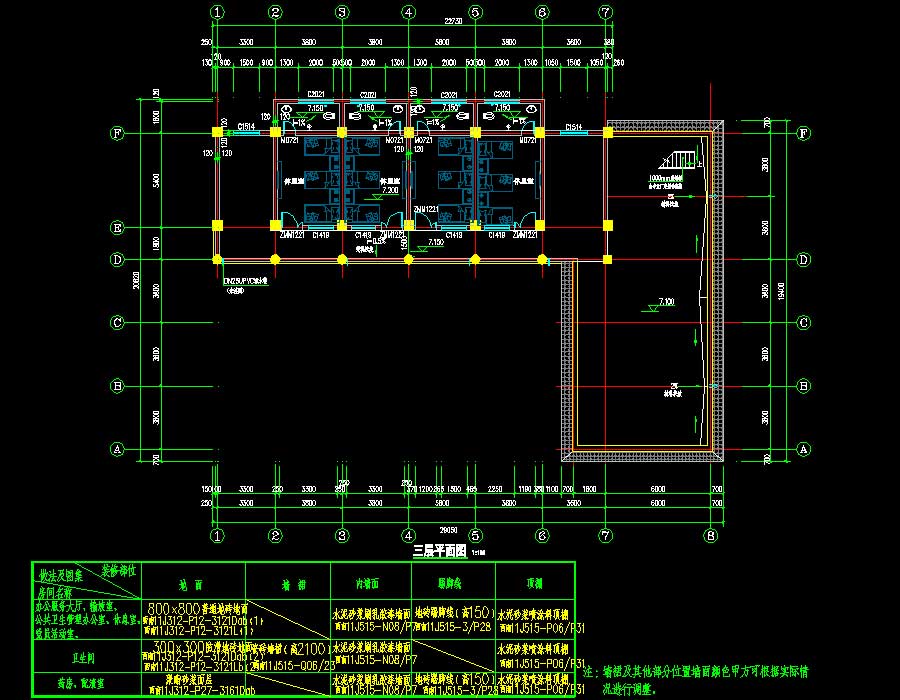

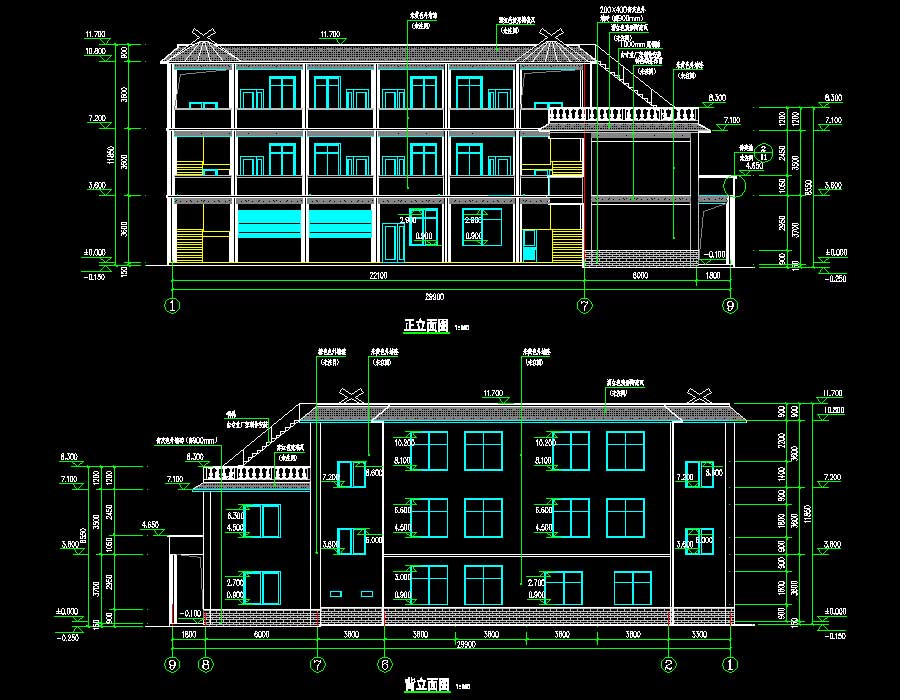

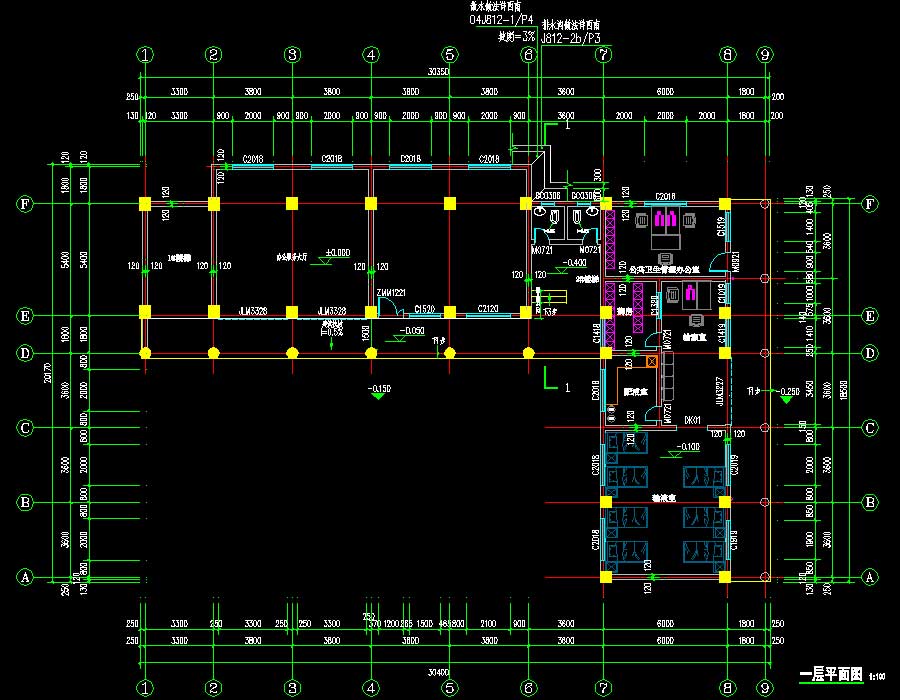

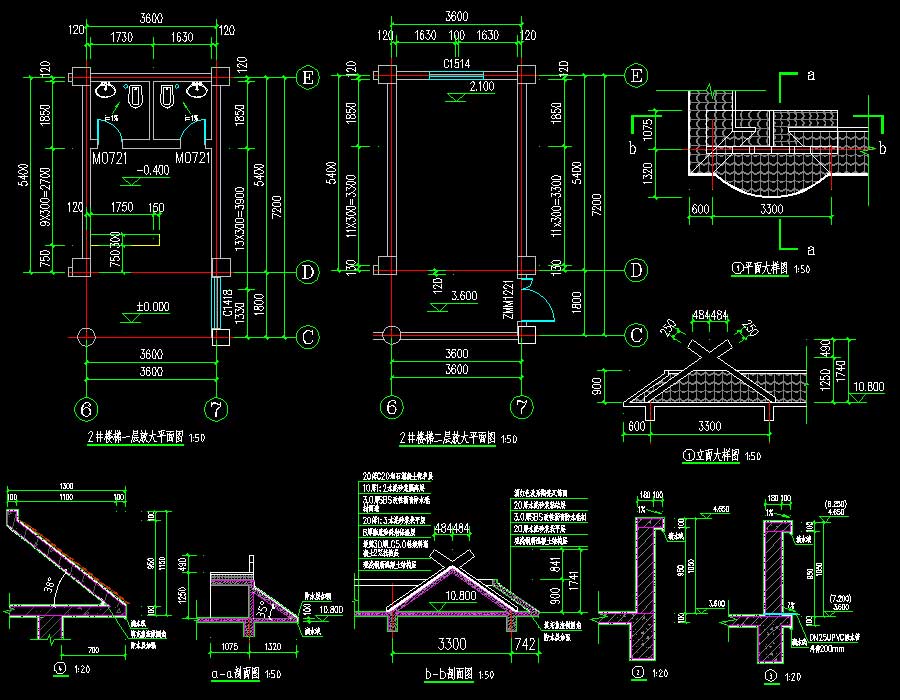

说明:该工程为某村综合为民服务中心建设项目建筑、结构、电气、给排水专业施工图,总建筑面积786.39平方米,地上3层,高10.95米,框架结构;图纸内容含:建筑专业,建筑设计说明、一~三层平面图、屋顶平面图、建筑正立面、背立面、左立面、右立面图、剖面图、楼梯剖面大样图、楼梯顶层放大平面图、卫生间平面图、门窗表、门窗大样图、栏板大样图;结构专业,上部结构设计总说明、基础平面布置图、基础大样、桩定位图、箍筋类型、结构平面布置图、梁配筋图、板配筋图、楼梯放大平面图、栏板大样、坡屋面屋脊处构造大样;电气专业,电气施工图设计说明、电气系统图、照明插座平面图、屋面防雷平面图、弱电平面图;给排水专业,给排水施工图设计说明、一~三层给排水平面图、屋顶层给排水平面图、给排水系统图、卫生间大样图。
建筑面积:786.39㎡地上层数:3层建筑高度:10.95m地下层数:高度类别:低层图纸深度:施工项目地址:云南省设计时间:2016建筑风格:现代效果图:无
