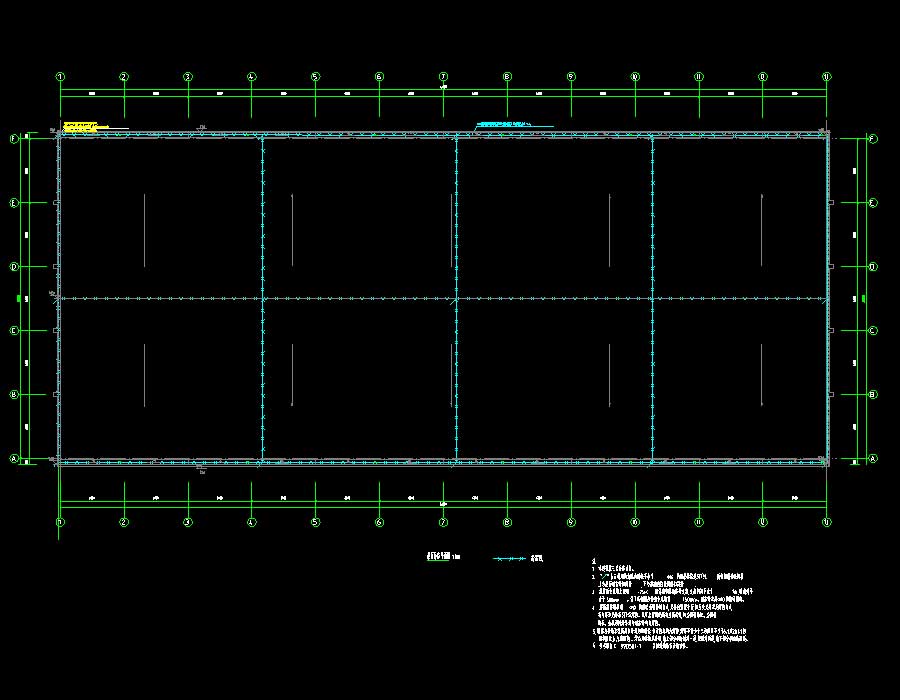

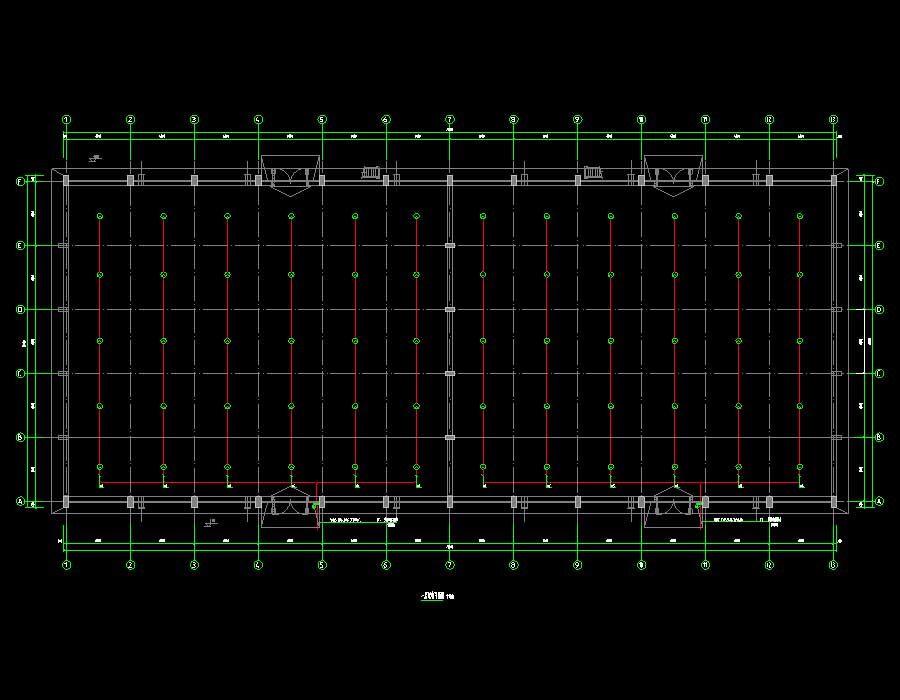

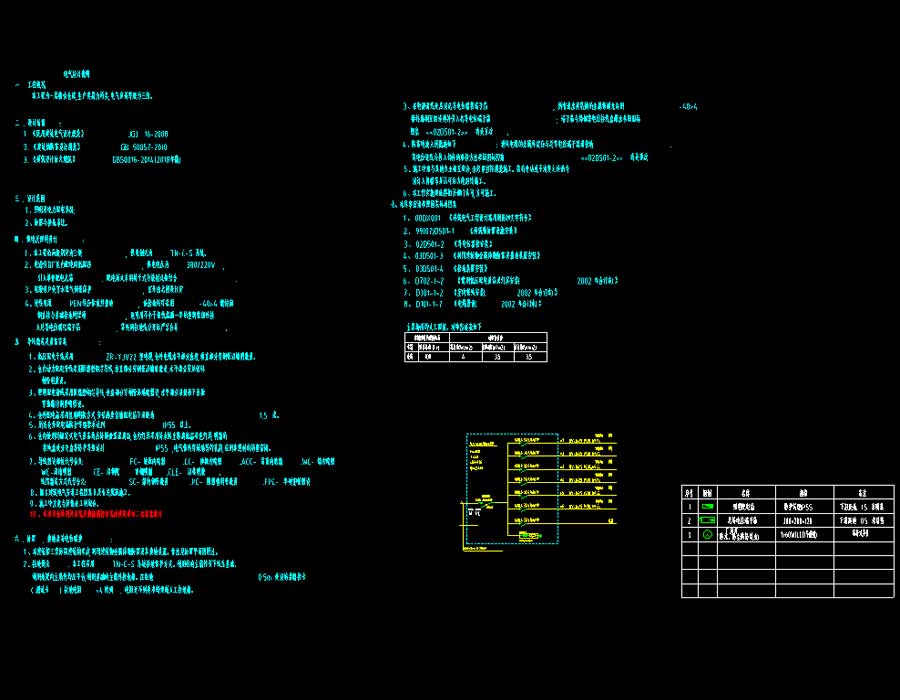

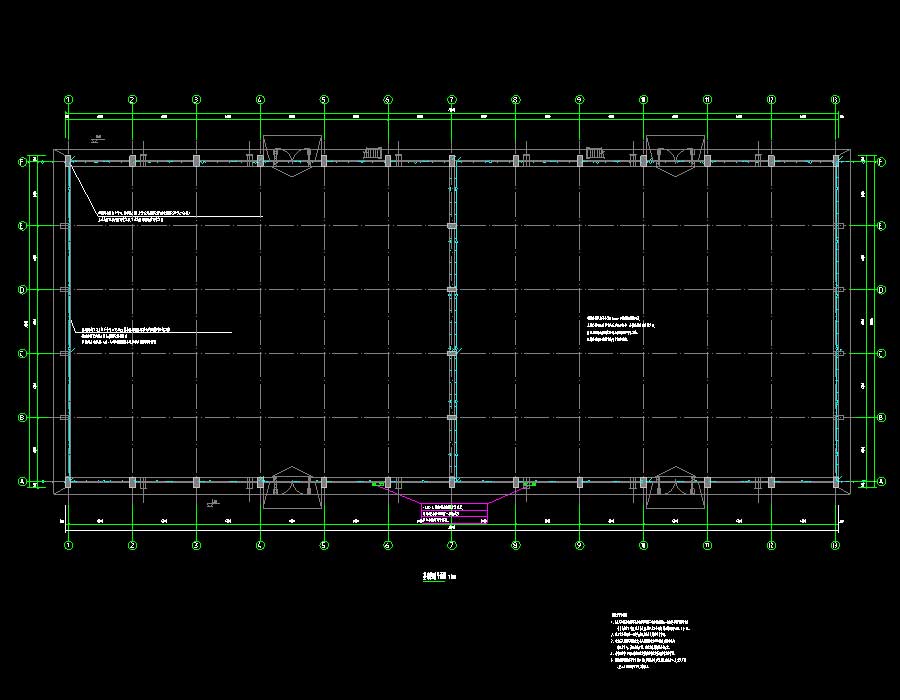

说明:某低层粮食仓库电气施工图,地上层数1层,生产类别为丙类,电气负荷等级为三级,供电制式为TN-C-S系统。电源引自厂区内配电间低配柜,供电电压为380/220V,引入单体配电总箱,配电形式采用树干式与放射式相结合。设计范围为:照明及电力配电系统,防雷与接地系统。图纸内容含:电气设计说明,基础接地平面图,屋面防雷平面图,一层配电平面图。
建筑面积:1430㎡地上层数:1层建筑高度:9m地下层数:高度类别:低层图纸深度:施工项目地址:安徽省设计时间:2019
