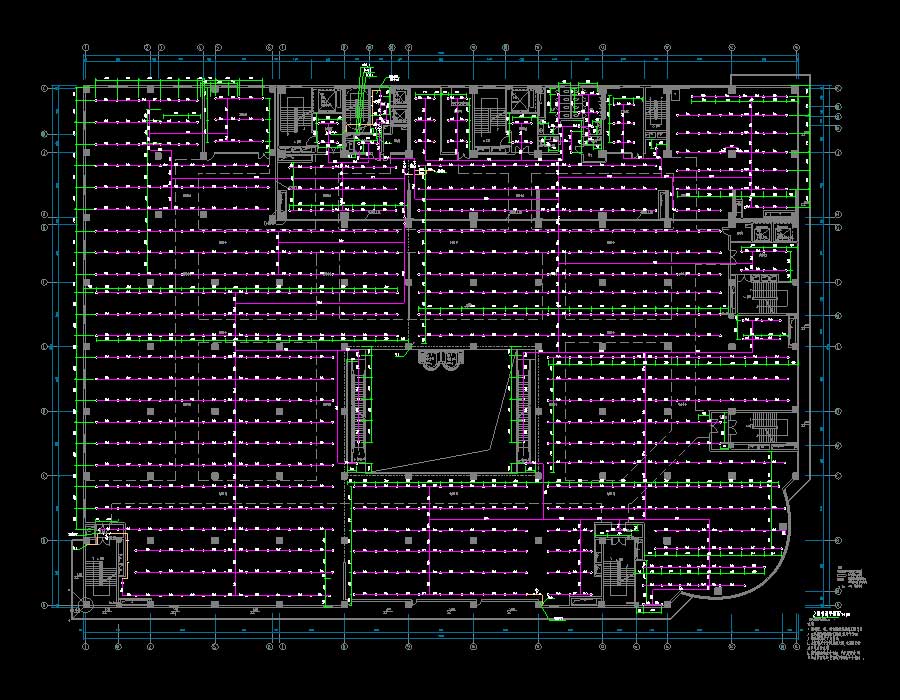

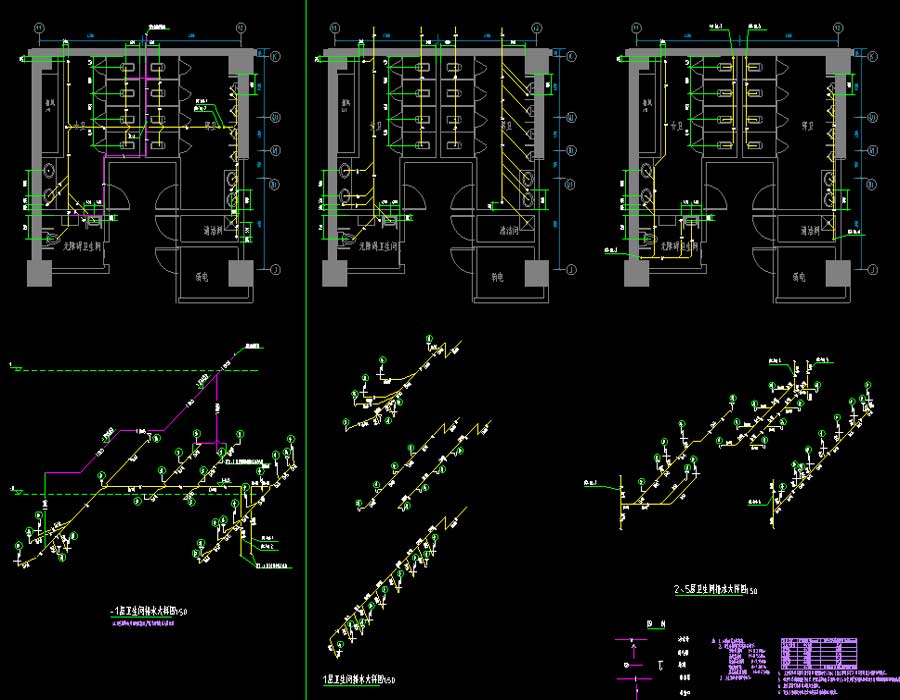

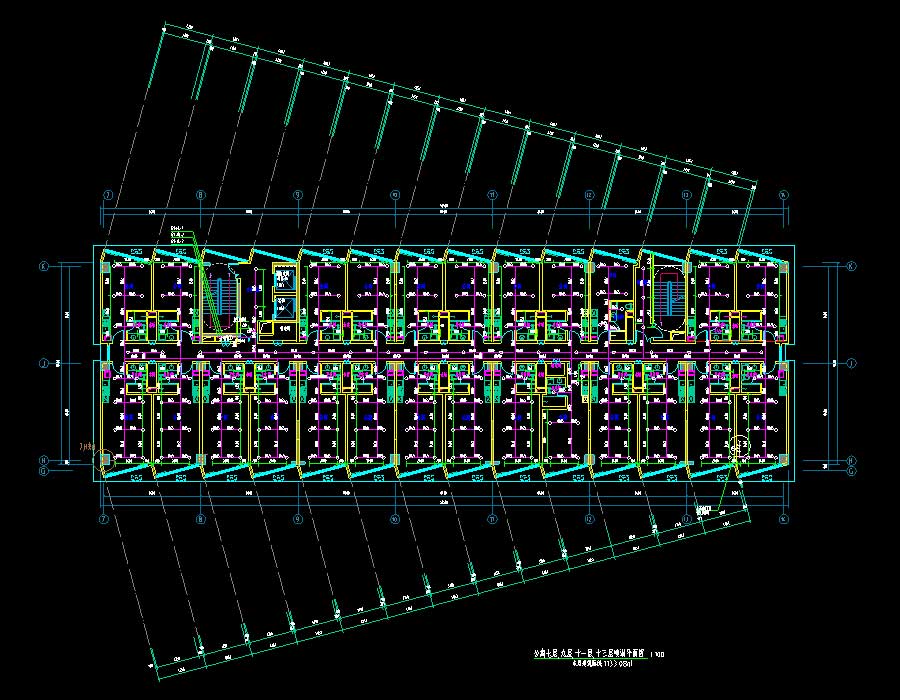

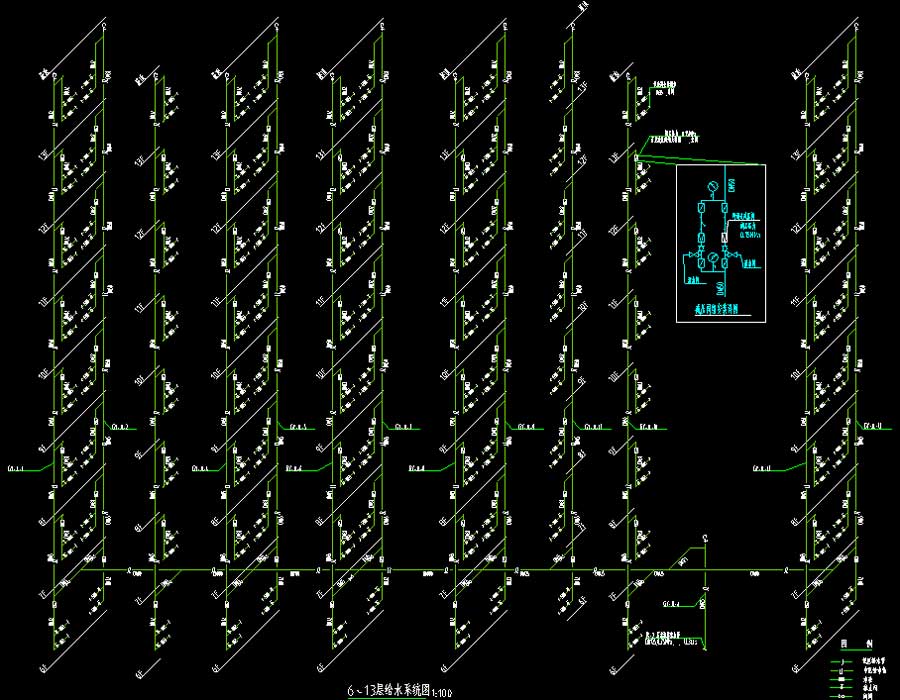

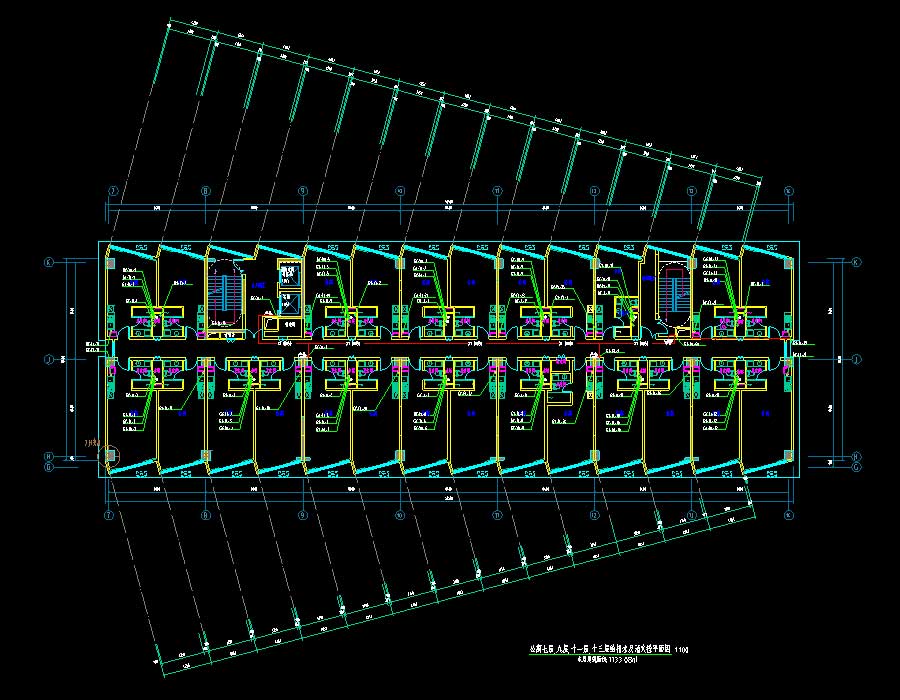

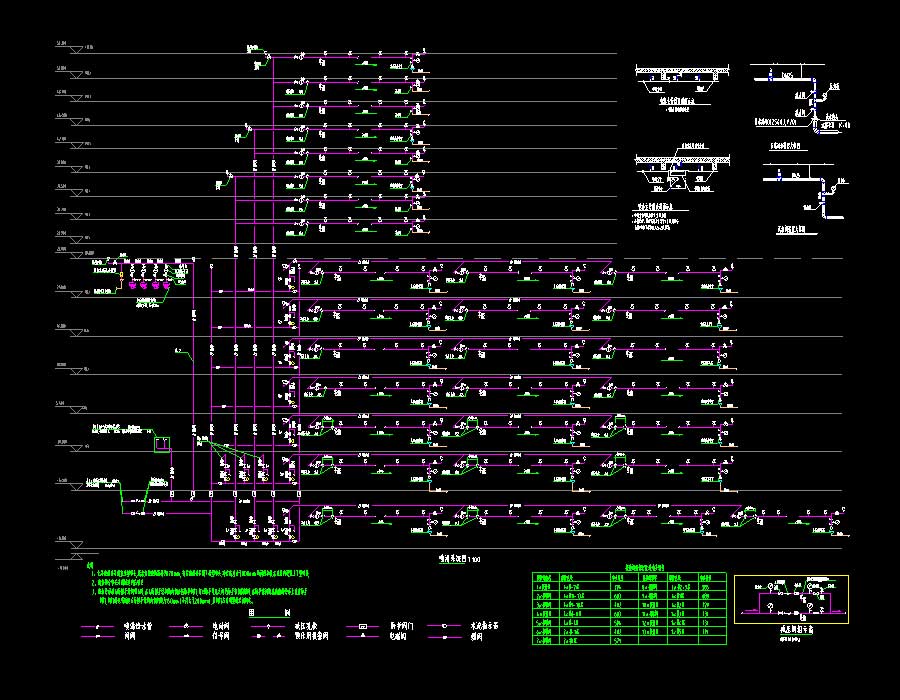

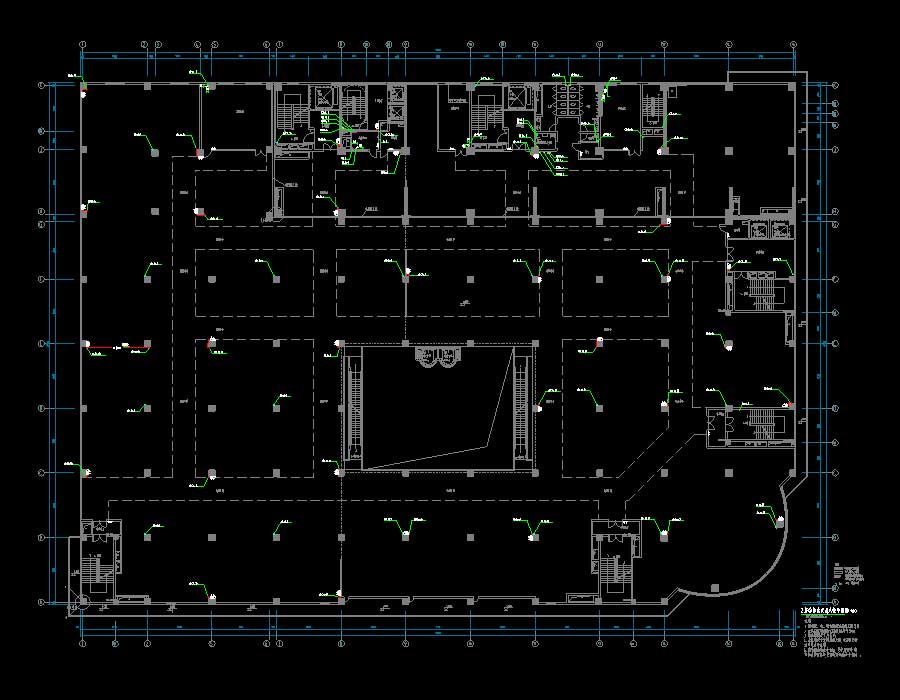

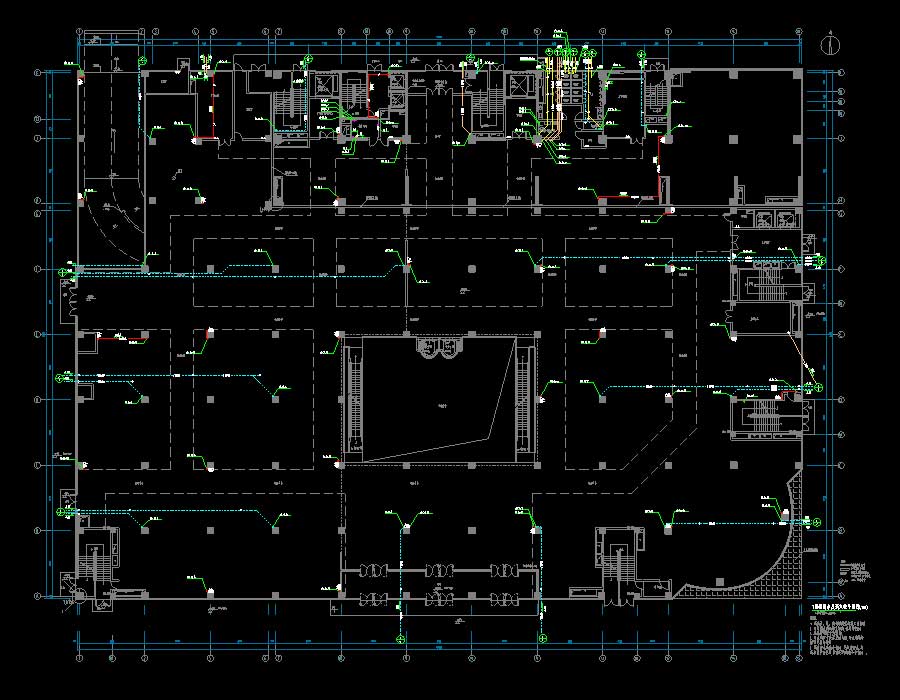

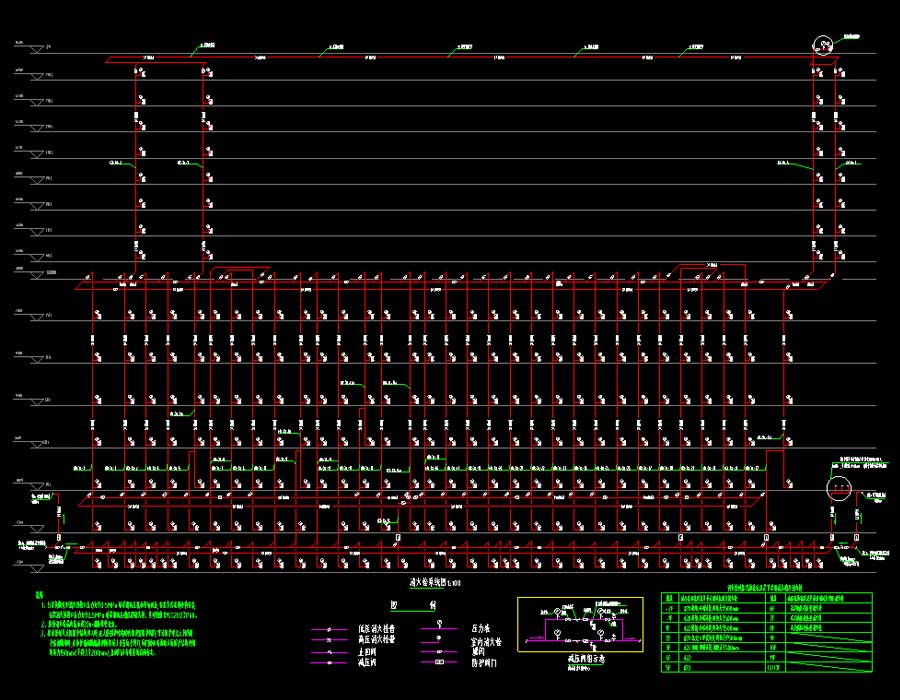

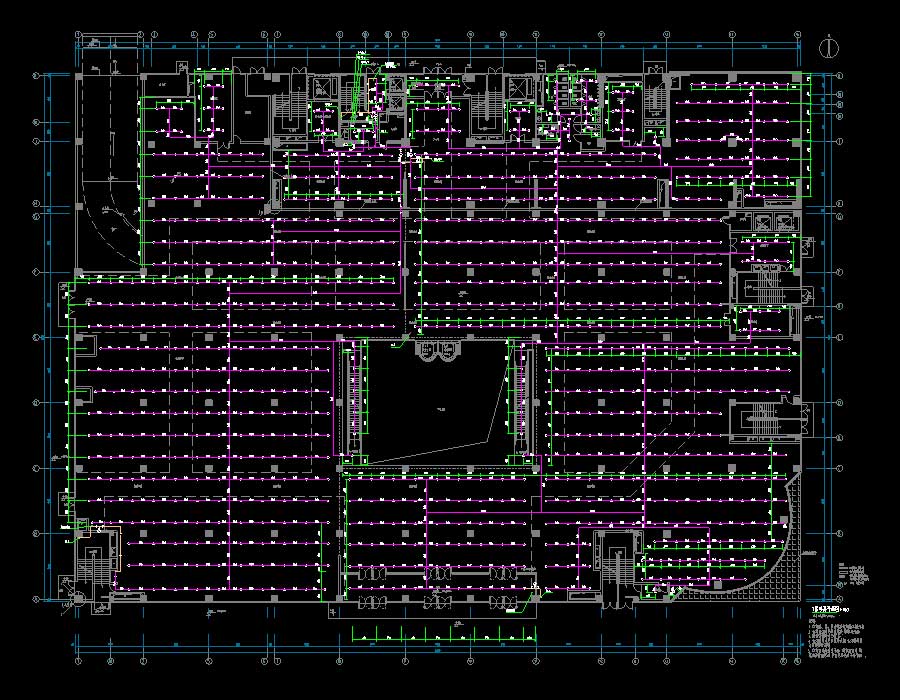

说明:某高层商业综合体给排水施工图(含工程设计变更通知单),该项目综合了商业、公寓、车库等多种功能,是一座大型现代多功能综合楼,-2层为车库含民防工程,车位形式为垂直式停车、平层车位,为III类车库,停车当量126辆,规模等级为中型车库,-1层~5层为商业,6~13层为公寓。抗震设防烈度为7度,建筑高度为53.33米,地上层数13层,地下层数为2层,总建筑面积为51316.23平方米。图纸内容含:给排水说明,喷淋、给排水及消火栓、变电所气体灭火平面图,给排水、雨水、消火栓、卫生间排水、水暖井、厨房系统图,给排水大样图,报警阀间大样图,泵房大样图,商业卫生间给排水大样图,防火分区划分示意图等等。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:供水方式 :市政管网供水供水体制:室外消火栓水量:40L/S室外消火栓水量:40L/S建筑面积:51316.23㎡建筑高度:53.33m地上层数:13层地下层数:2层高度类别:高层图纸深度:施工项目地址:甘肃省设计时间:2018
