建筑面积：60431.64㎡地上层数：32层建筑高度：99.8m地下层数：2层高度类别：高层图纸深度：施工项目地址：广东省设计时间：2012建筑风格：现代效果图：无

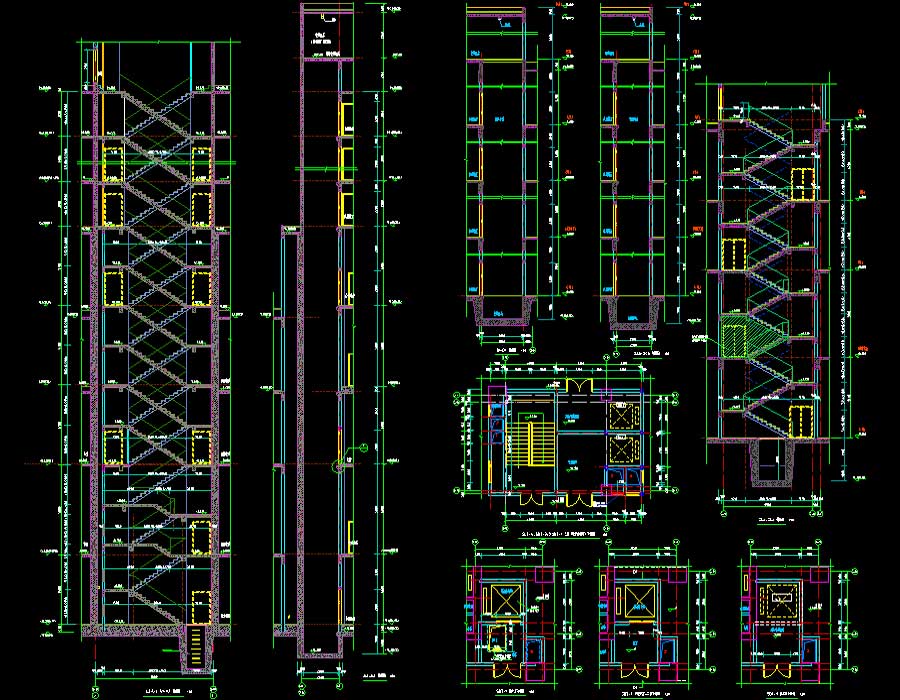

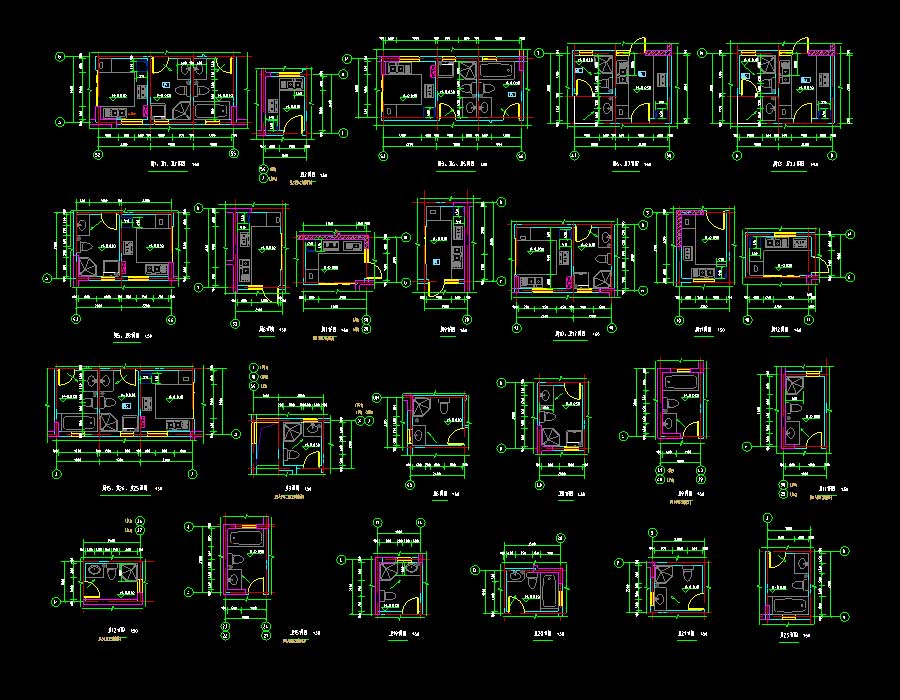

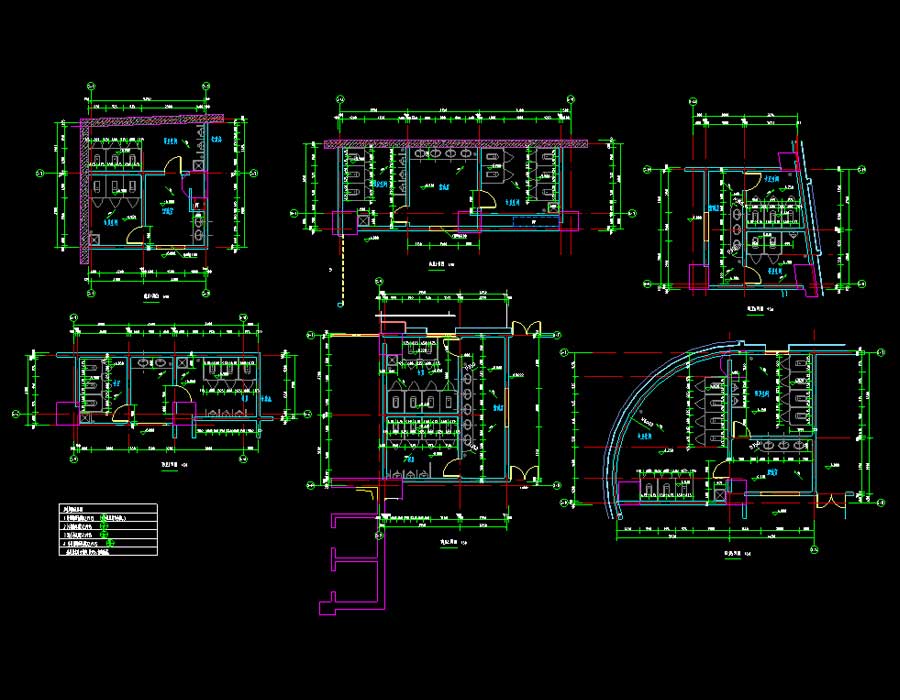

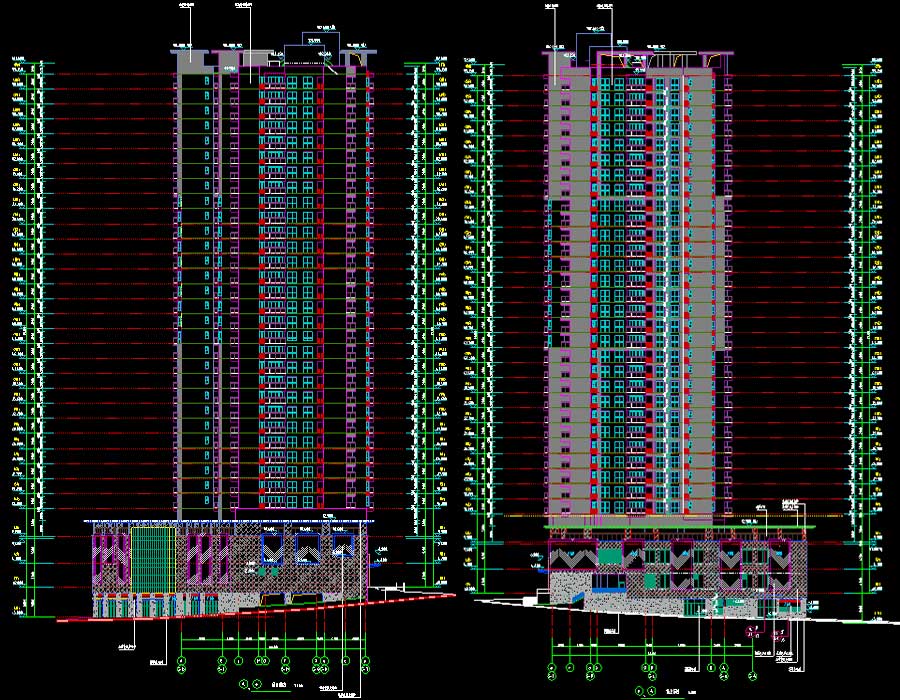

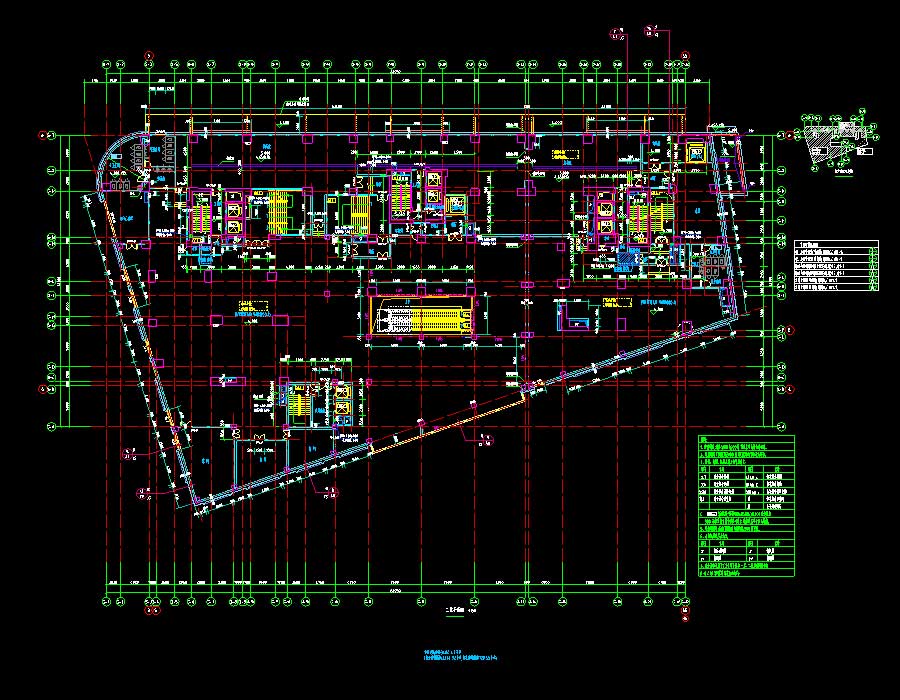

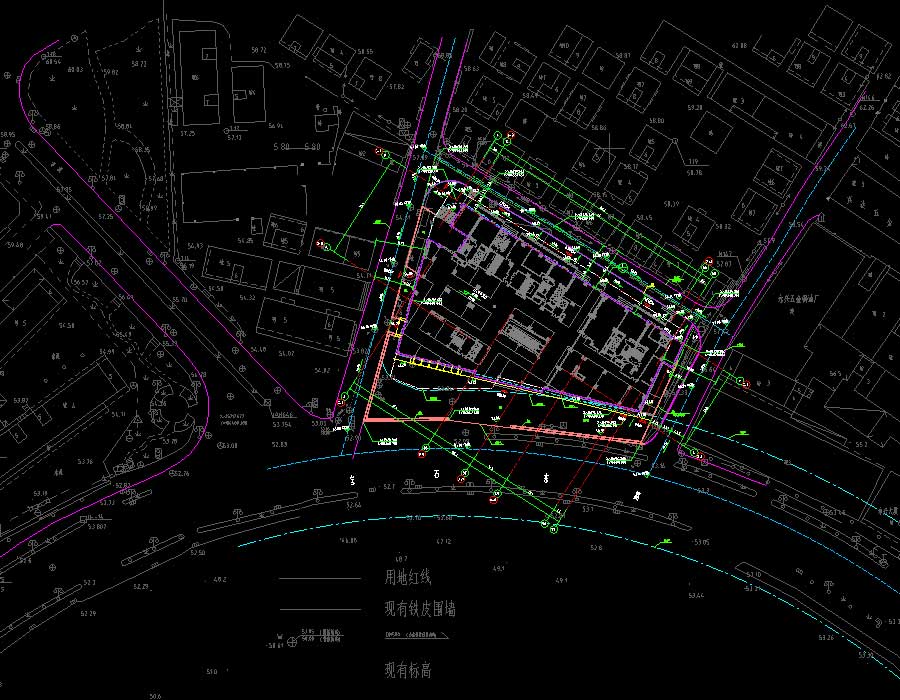

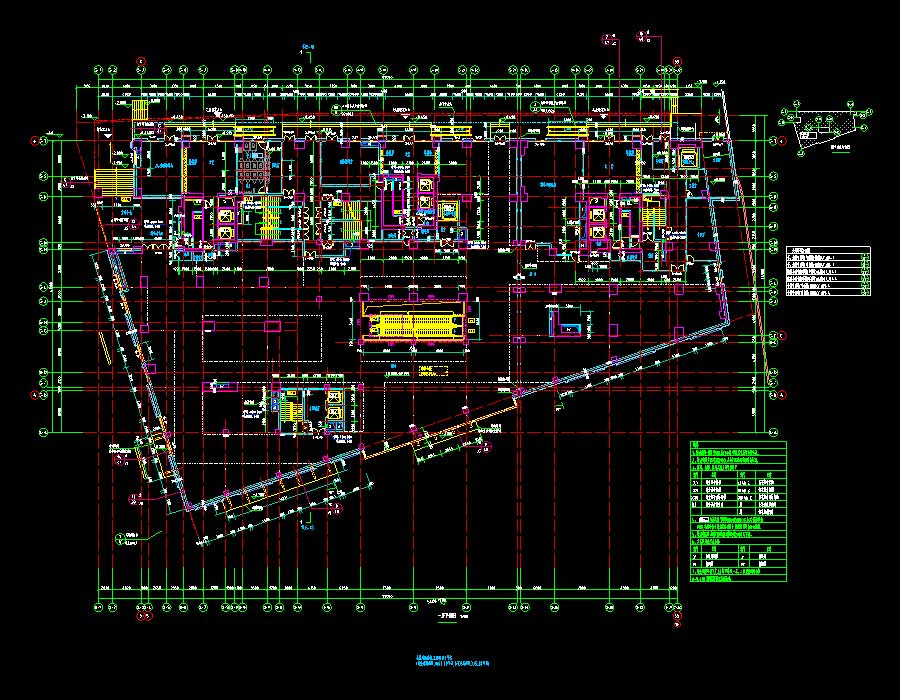

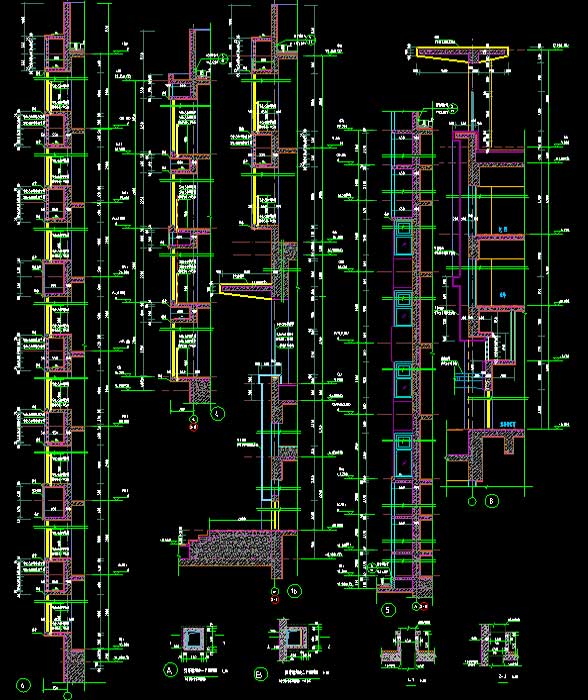

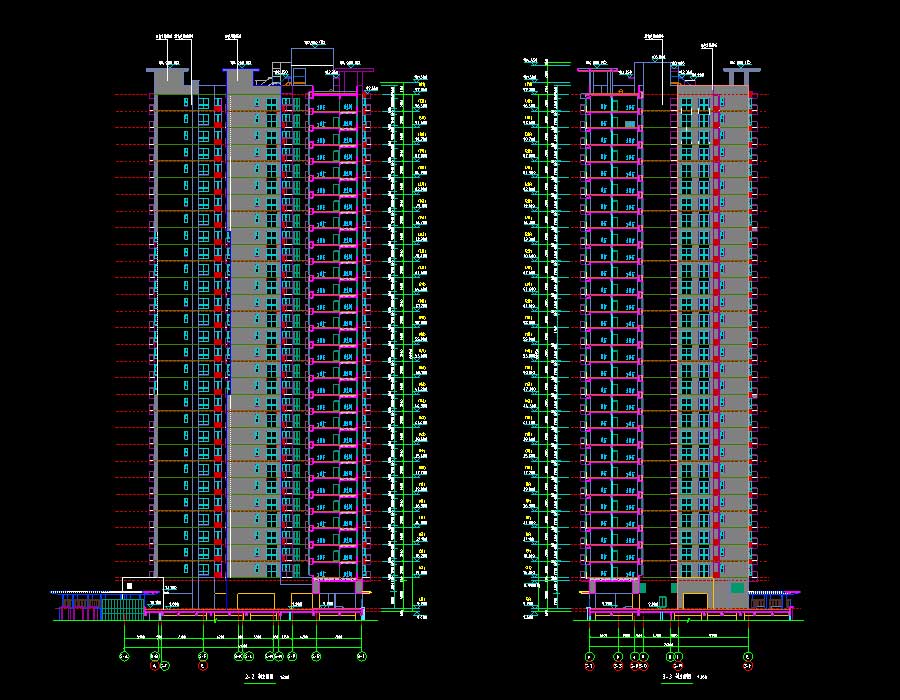

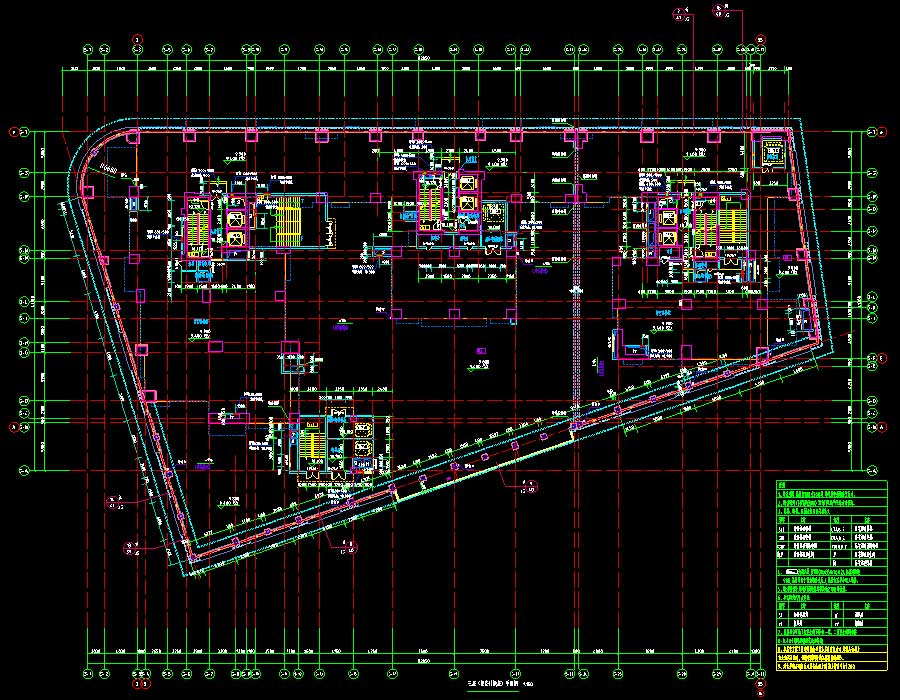

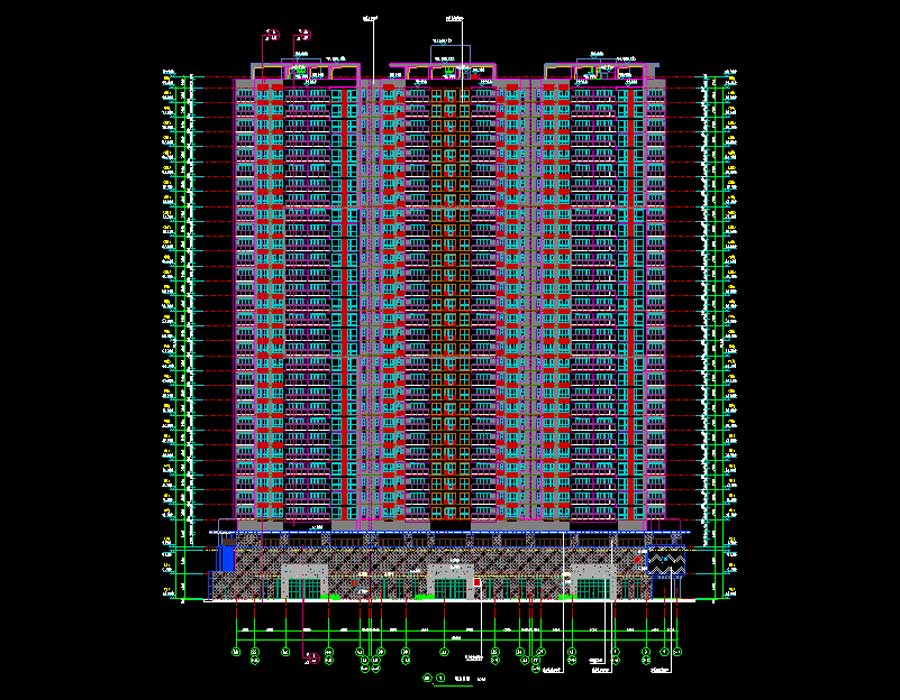

说明：某高层商住楼全专业施工图，本项目地下室为车库及设备用房，半地下室为主题餐饮、专卖店及超市,商业的主要出入口设于本层南面;一层为住宅出入口设于本层北面，二层为超市，三层为架空转换层，四~三十二层为住宅。抗震设防烈度为7度，主要结构类型为框支剪力墙结构，建筑高度为99.8米，地上层数32层，地下层数为2层，总建筑面积为60431.64平方米。图纸内容含：建筑说明，总平面图，平立剖面图，卫生间、厨房、楼电梯、扶梯、坡道、墙身、节点、门窗详图；给排水说明，总平面图，给排水消防、自动喷水平面图，给排水、卫生间大样图，雨水、消防水池管道系统图，自动喷水系统、消火栓系统、生活加压给水系统、污水系统、空调冷凝水系统、市政直供给水系统展开图，；结构说明，桩基及承台、墙柱平面布置图，地下室底板结构平面图，承台、楼梯、生活水池、坡道、墙柱详图，配筋图，局部平面图，屋面大样及机房结构图；电气说明，弱电、电力、照明、插座、防雷、接地、自动报警平面图，弱电、配电、配电箱、火灾监控、竖向配电干线、消防系统图，电井大样图，设备房平剖面布置图；暖通说明，制冷机房、排烟通风及空调水管平面图，空调水、防排烟系统原理图。专业包括建筑、结构、给排水、电气、采暖通风。
