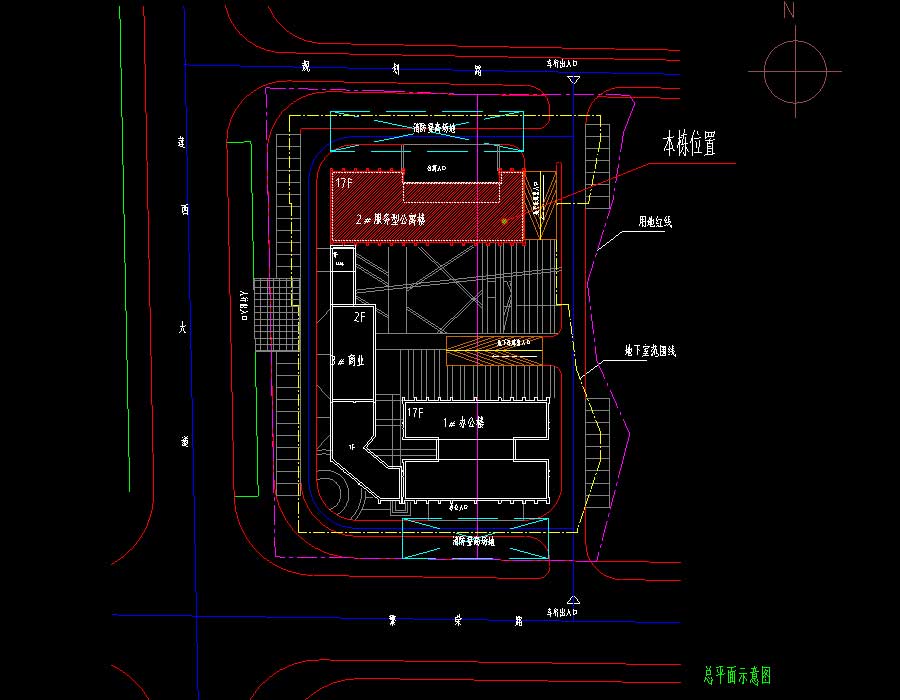

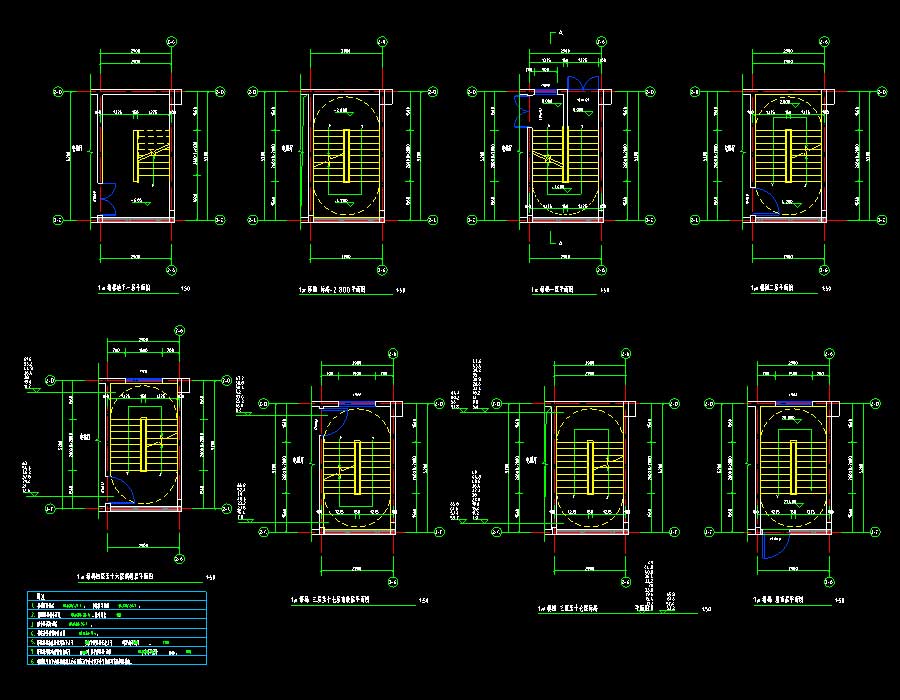

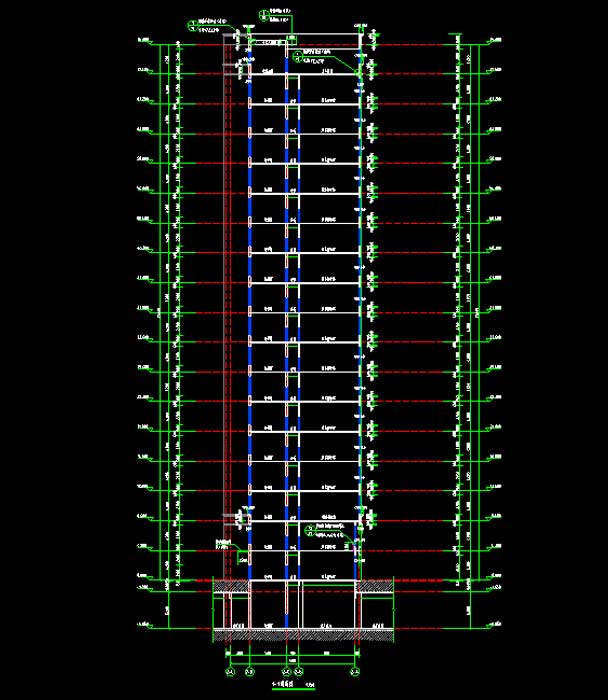

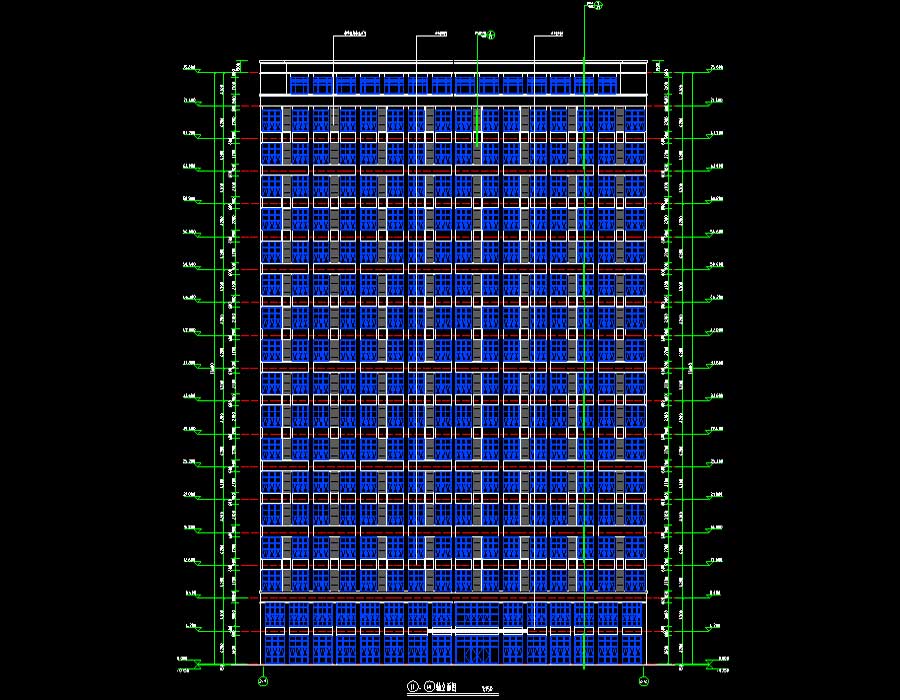

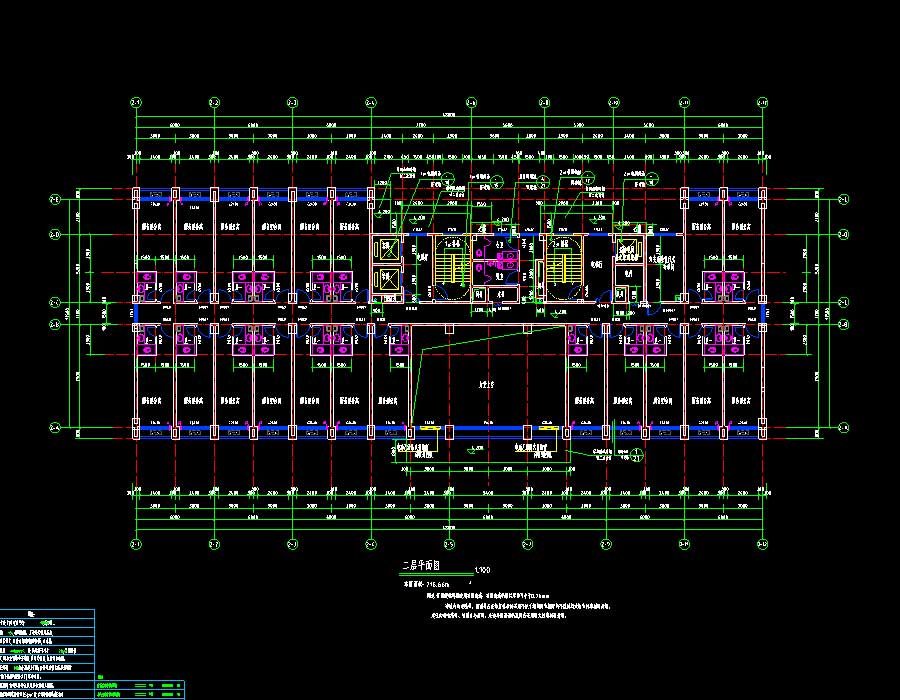

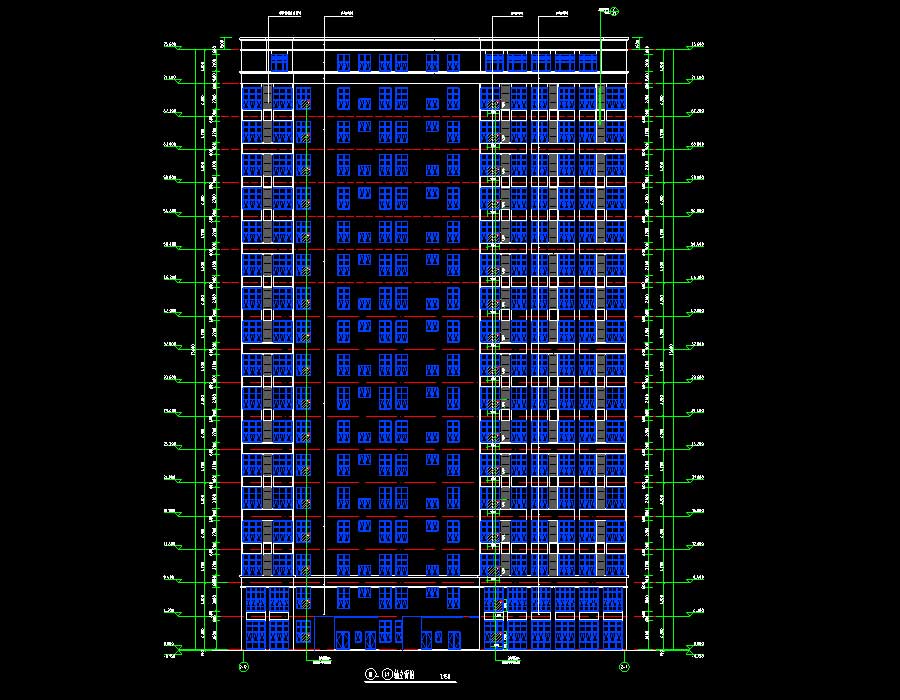

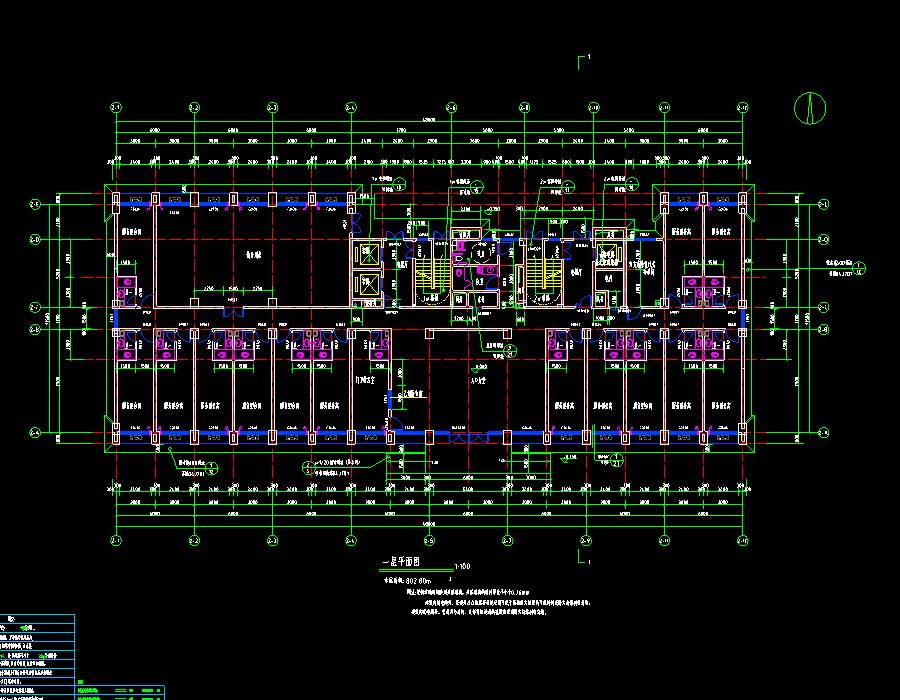

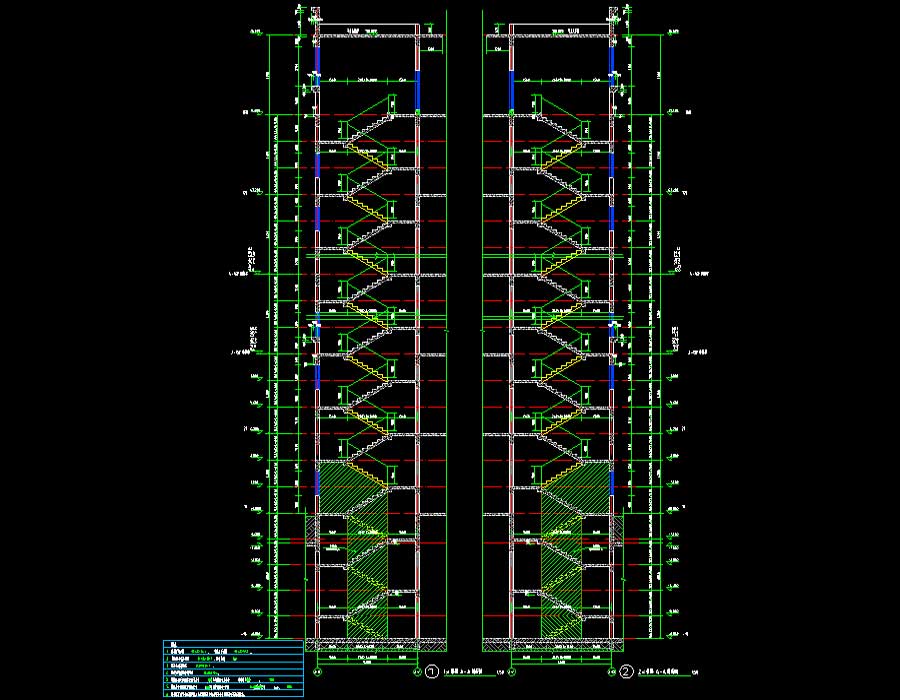

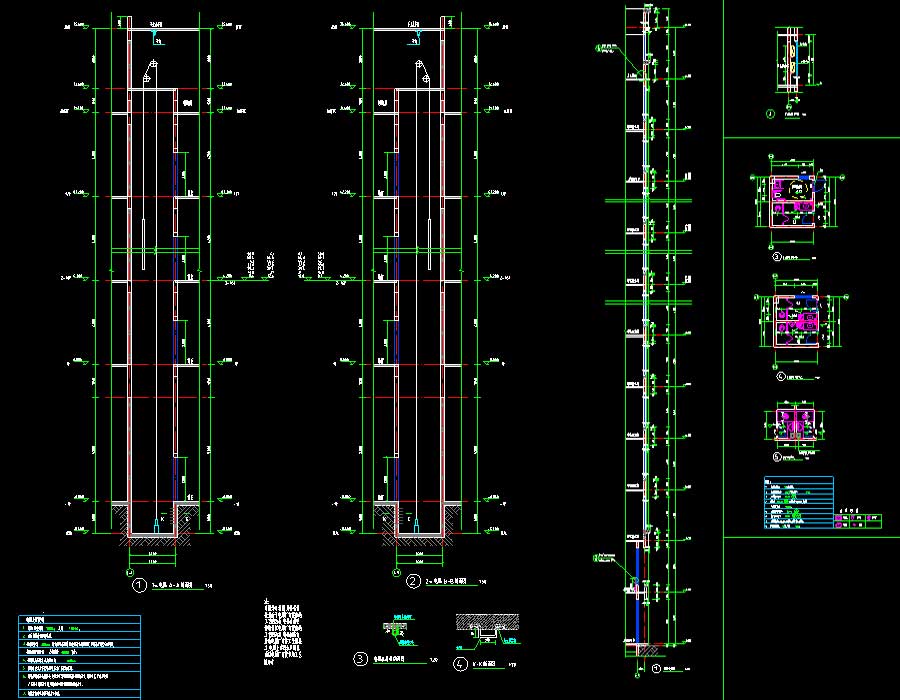

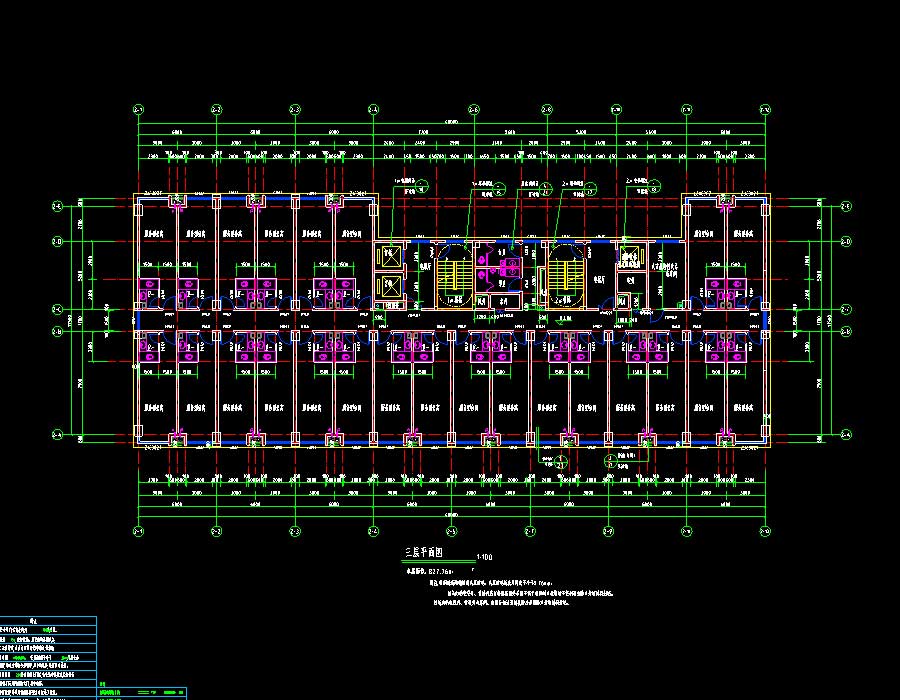

说明：某高层服务型公寓楼全专业施工图（含审查意见回复单），包括1#办公楼、2#公寓楼、3#商业楼及地下室。抗震设防烈度为6度，上部结构体系分为1-3#楼框架结构，地下室为框剪结构。其中，1、2#楼地上层数均为17层，1#楼建筑高度为75.75米，2#楼建筑高度为71.55米，1#楼建筑面积为14487.08平方米，2#楼建筑面积为14050.34平方米；3#楼地上层数2层，建筑高度为8.55米，总建筑面积为904.2平方米；地下室为1层，车库部分结构高度5.2米,总建筑面积7404.55平方米。图纸内容含：建筑说明，节能说明，总平面示意图，平立剖面图，卫生间、楼电梯、墙身、门窗、空调机位大样图，坡道顶板、平剖面图，地下室侧墙防水大样图，挡烟垂壁安装示意图，集水井大样图，渗水盲沟大样图，；给排水说明，给排水、喷淋、屋顶水箱平面图，给排水、喷淋、集水坑、生活水箱、消火栓、室外消火栓泵系统展开图，卫生间给排水、泵房管道、泵房基础大样图；结构说明，池壁孔洞剖面图；结构说明，配筋施工图，柱定位图，柱、剪力墙、桩基及承台平面布置图，梁板平法施工图，楼梯、墙身、承台大样图，挡土墙大样，剪力墙构造边缘表；电气说明，火灾报警系统设计说明，照明、强弱电、基础接地、消防、防雷、防火门监控、弱电桥架布置平面图，竖向干线图，配电、弱电管预埋、火灾报警及其联动控制、防火门监控系统图；暖通说明，通风平面图，加压送风系统图，挡烟垂壁安装示意图，消声静压箱大样图，设备用房详图，风机房详图。专业包括建筑、结构、给排水、电气、采暖通风。
