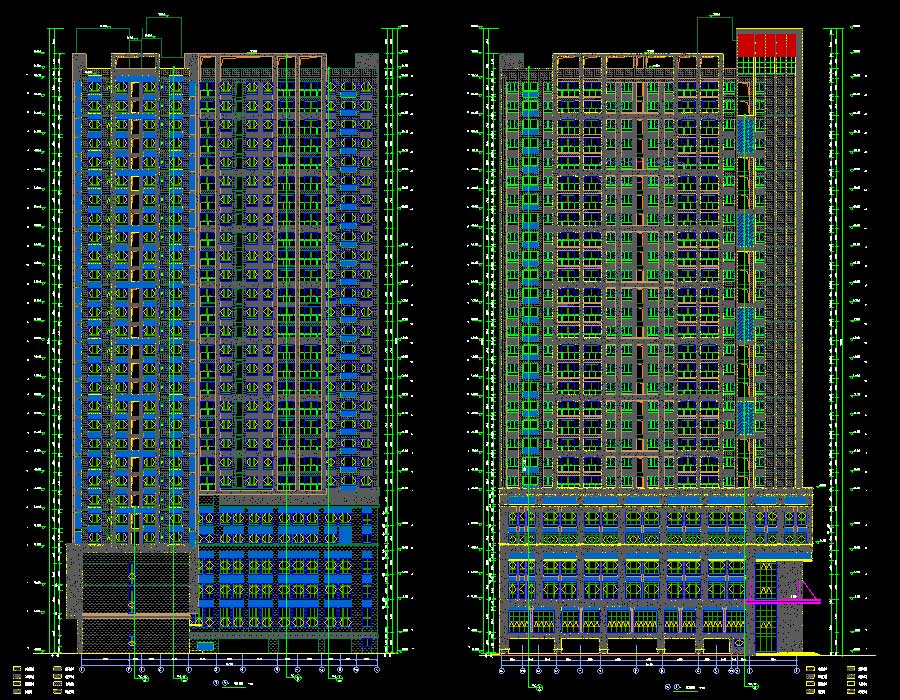

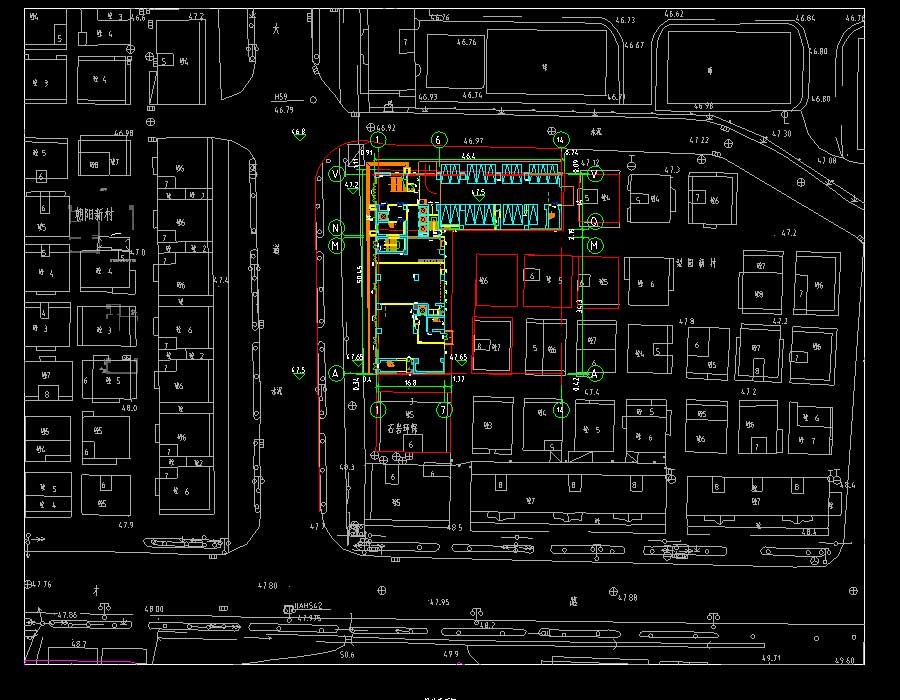

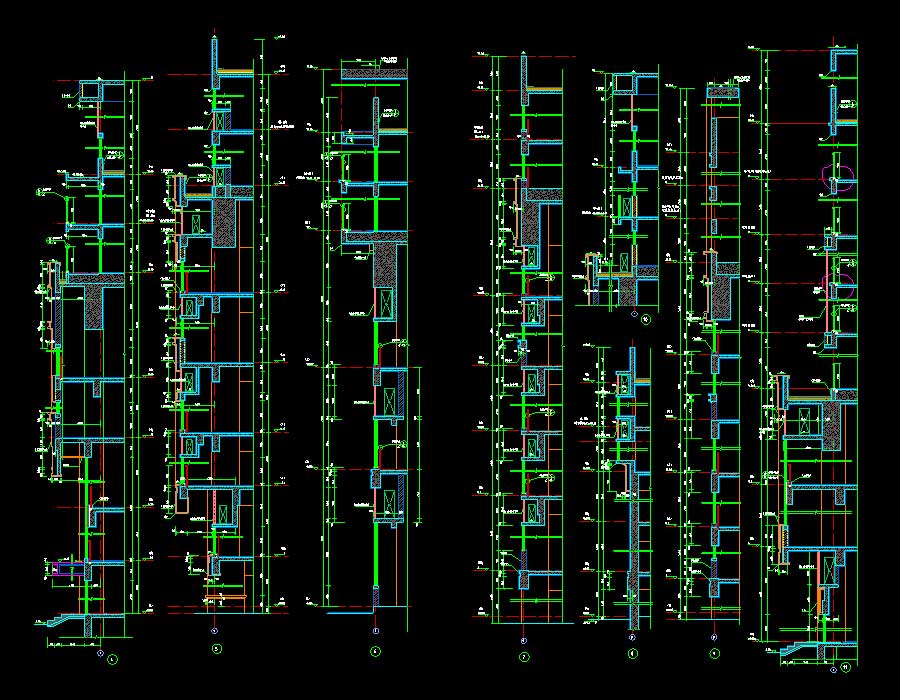

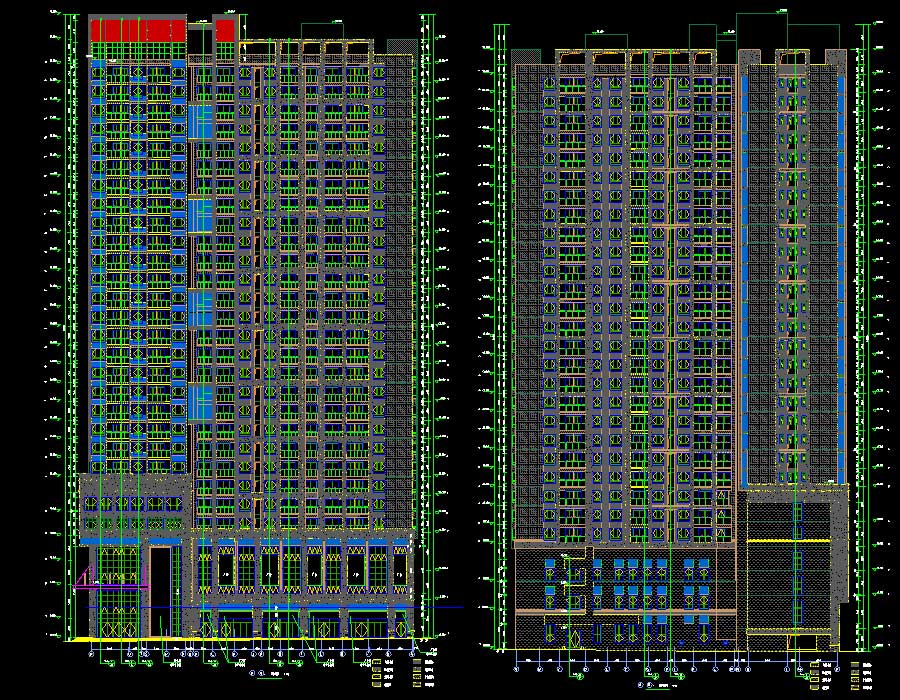

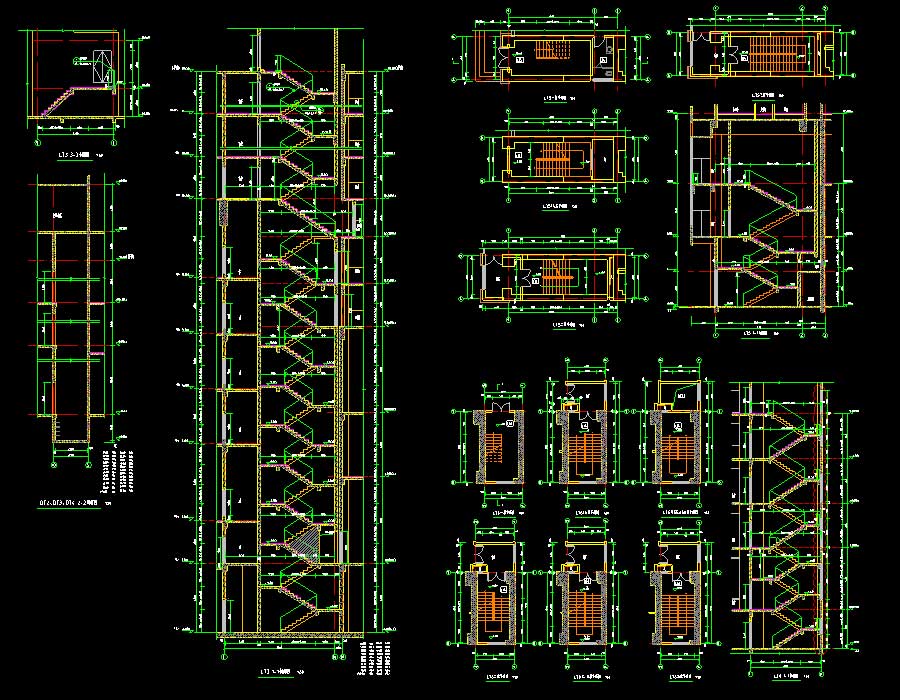

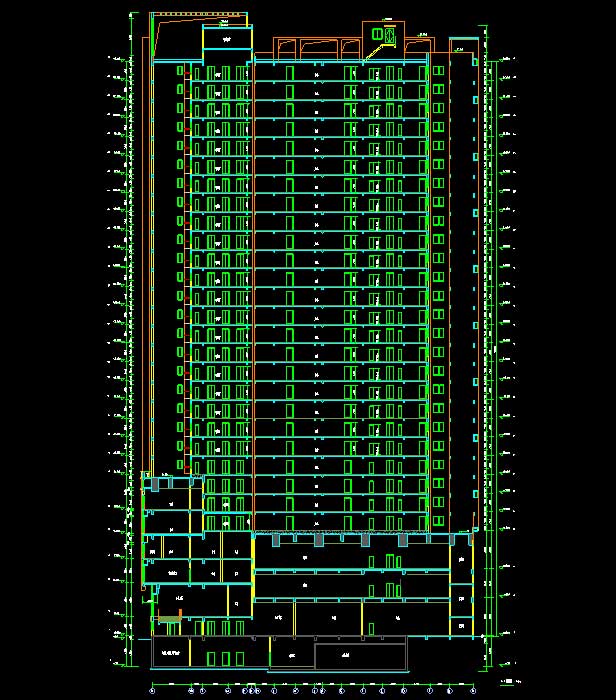

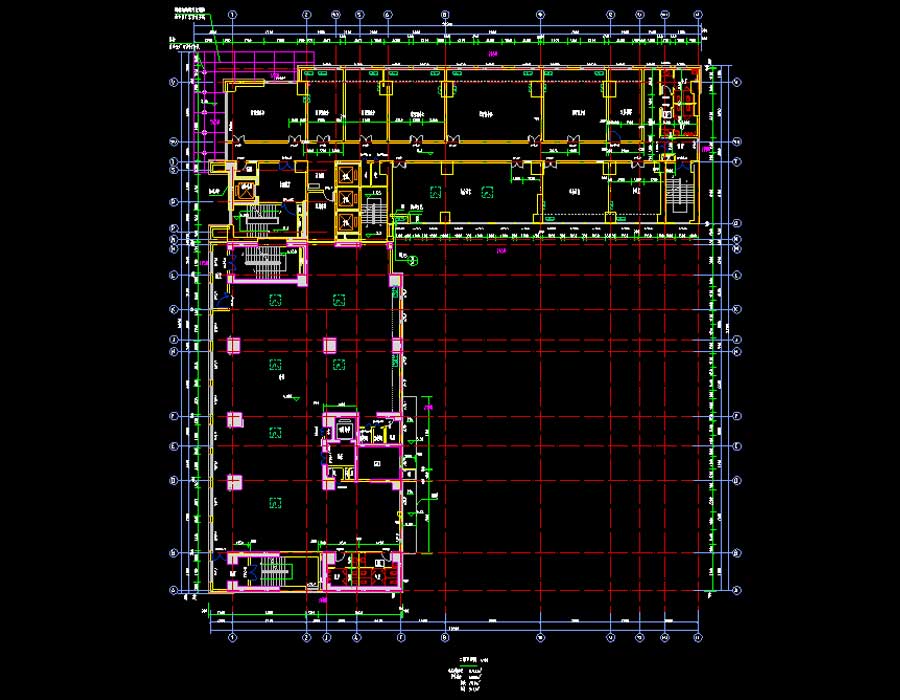

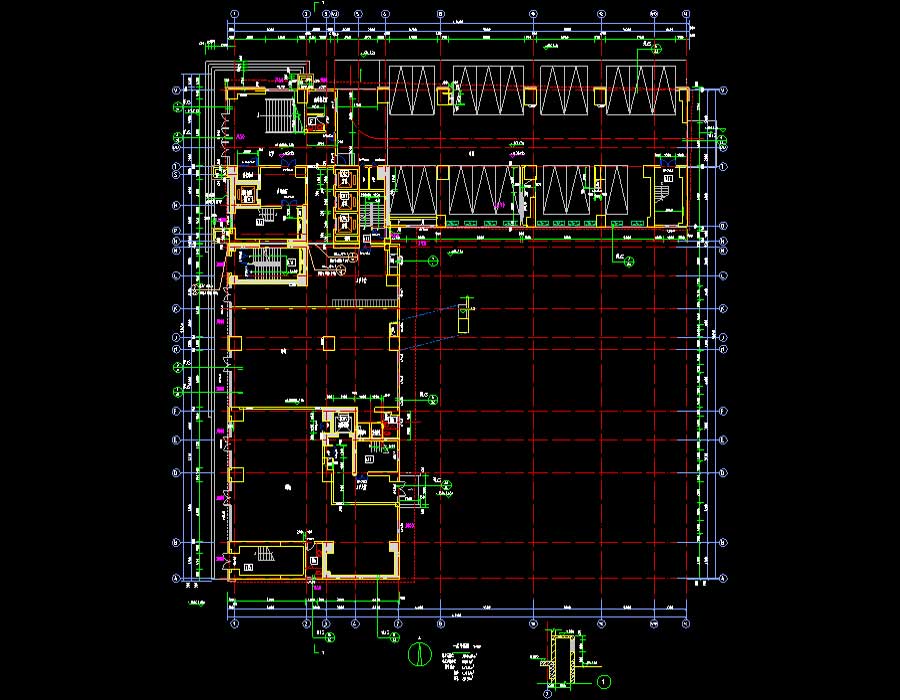

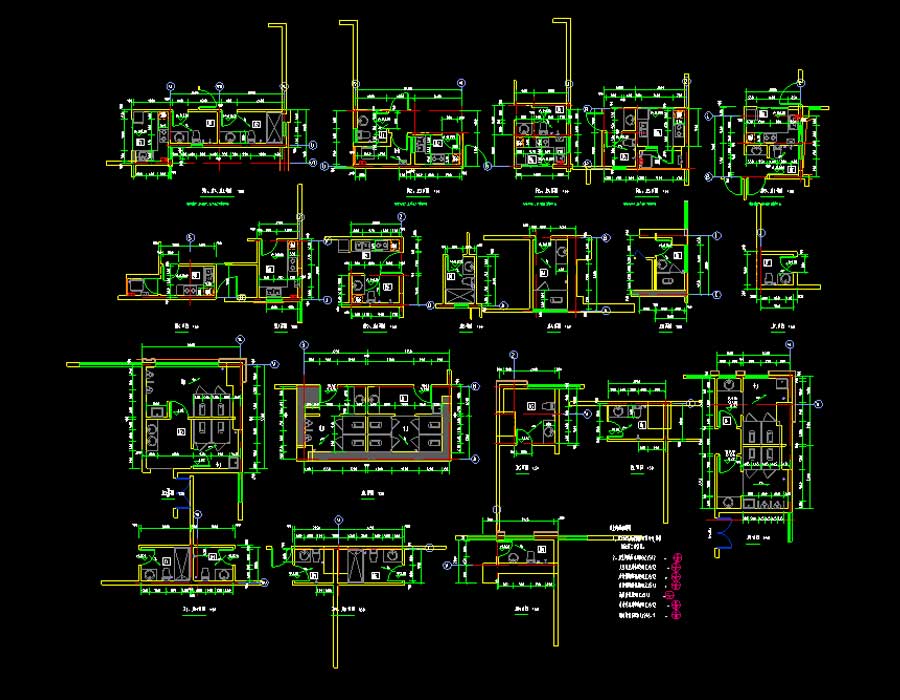

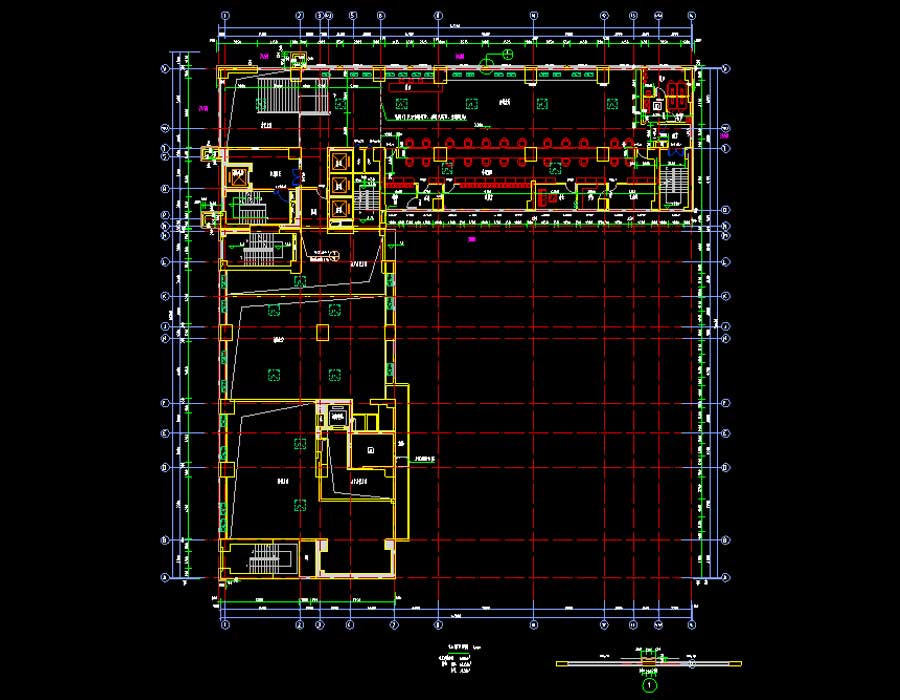

说明:某税务所住宅综合楼多专业施工图,本工程北面六层以下为税务局办税大厅、办公及辅助用房组成,七层以上为住宅,南面三层以下为商业用房,四层以上为住宅。抗震设防烈度为7度,主要结构类型为框支剪力墙结构,建筑高度为90.85米,地上层数28层,地下层数为1层,总建筑面积为36002.6平方米。图纸内容含:建筑说明,总平面图,平立剖面图,楼梯、卫生间、厨房、墙身、门窗大样图,门窗表;给排水说明,室外给排水总平面图,给排水、消防、自动喷水平面图,生活给水、雨水、冷凝水排水、污水系统图,水泵房平面放大图、剖面及管线系统图,消火栓给水系统展开图,自动喷水灭火系统原理图,水箱、卫生间大样图,消防给水设备安装详图;结构说明,配筋图,底板及承台、桩基、墙柱平面布置图,底板、承台详图,留洞示意图,楼梯详图;电气说明,电气总平面图,弱电、消防、照明、防雷接地平面图,弱电、高低压、配电箱系统图,电井大样布置图;暖通说明,通风平面图,加压送风原理图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:36002.6㎡地上层数:28层建筑高度:90.85m地下层数:1层高度类别:高层图纸深度:施工项目地址:广东省设计时间:2012建筑风格:现代效果图:无
