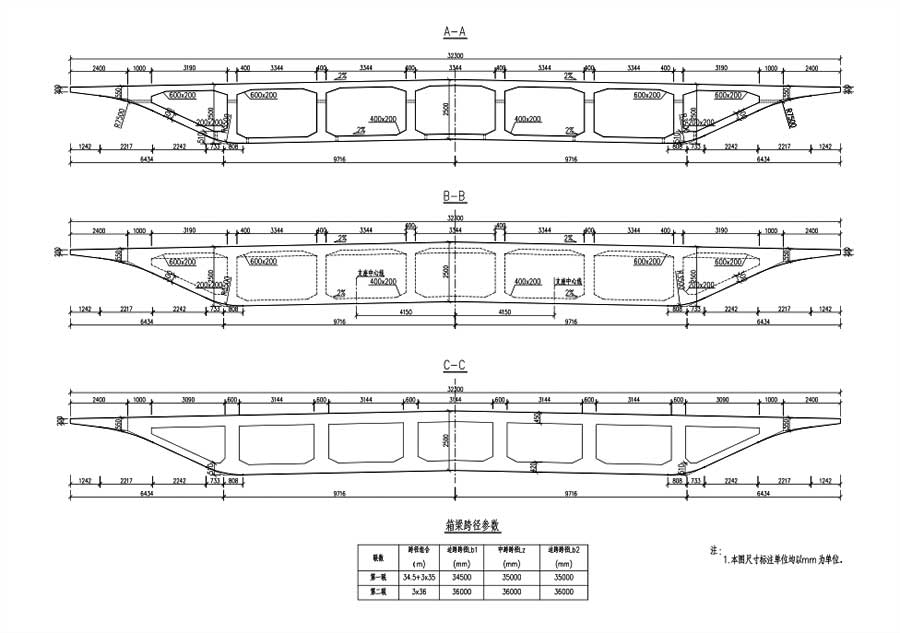

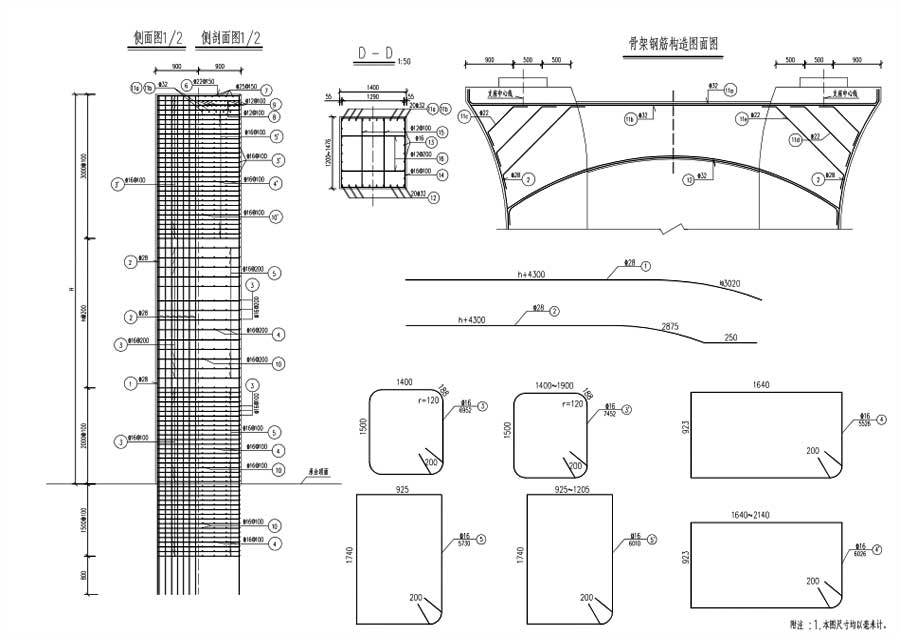

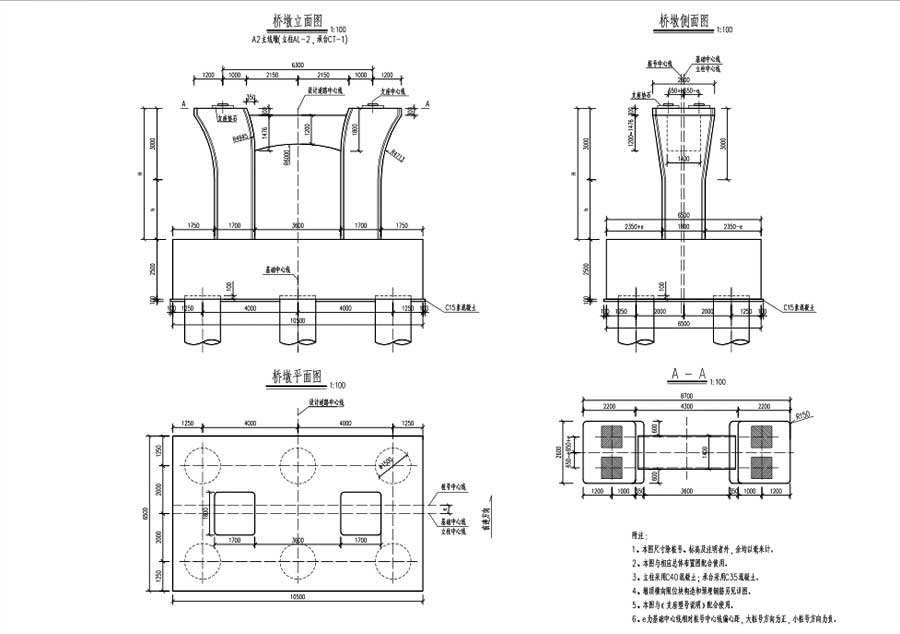

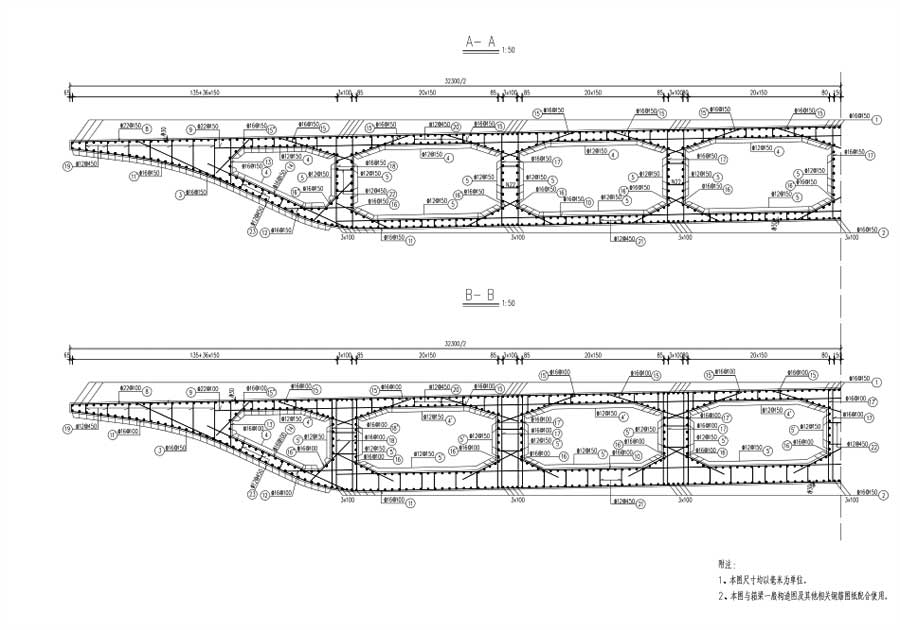

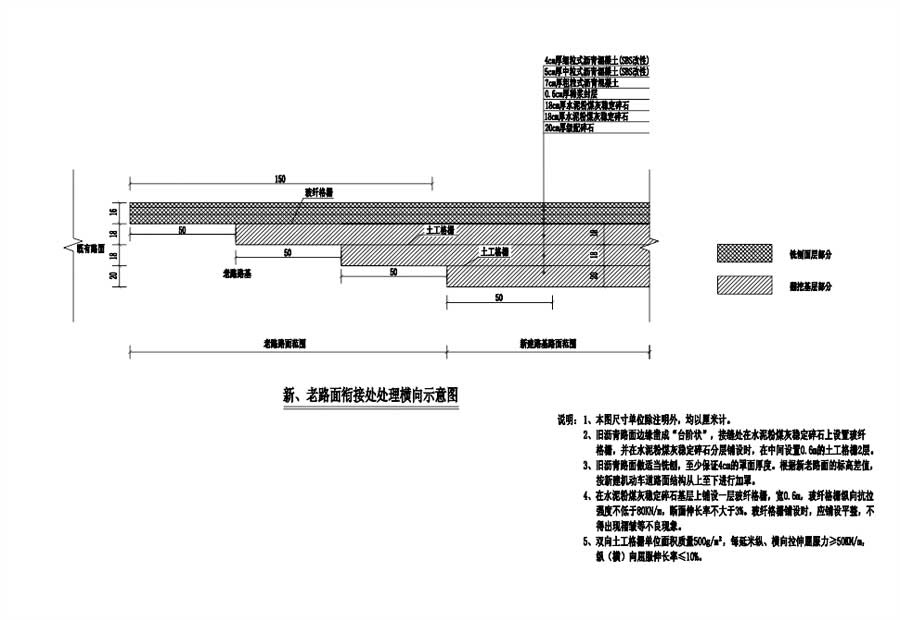

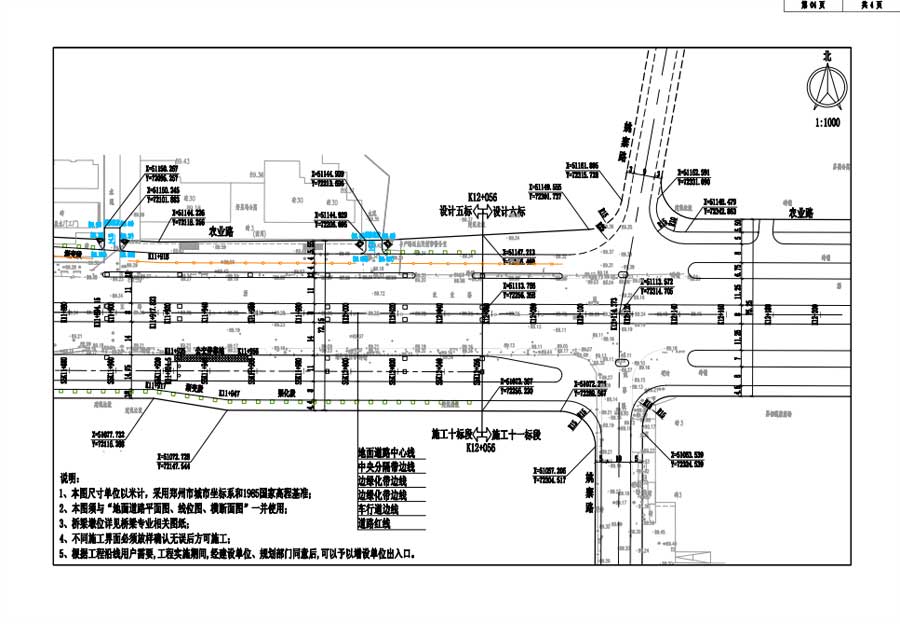

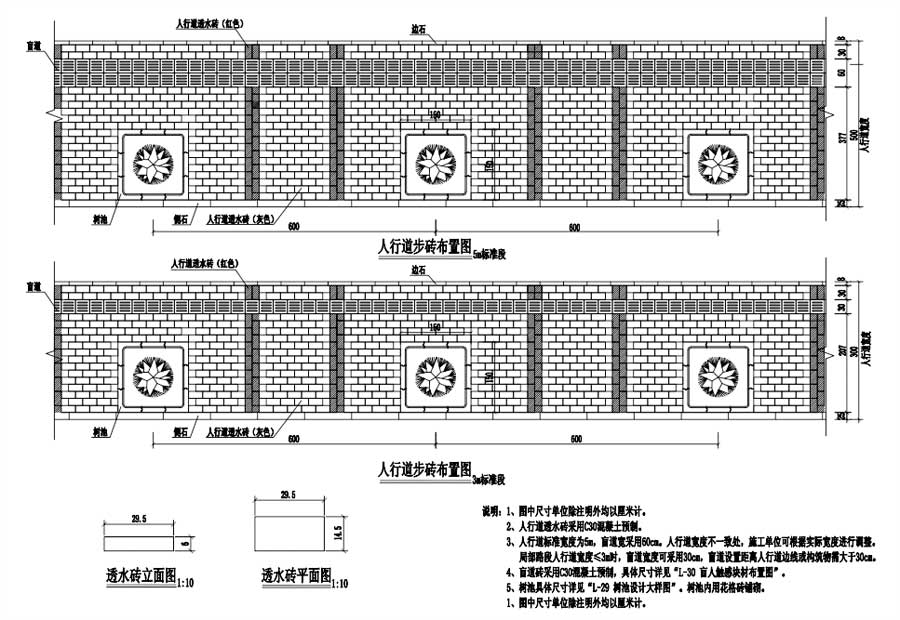

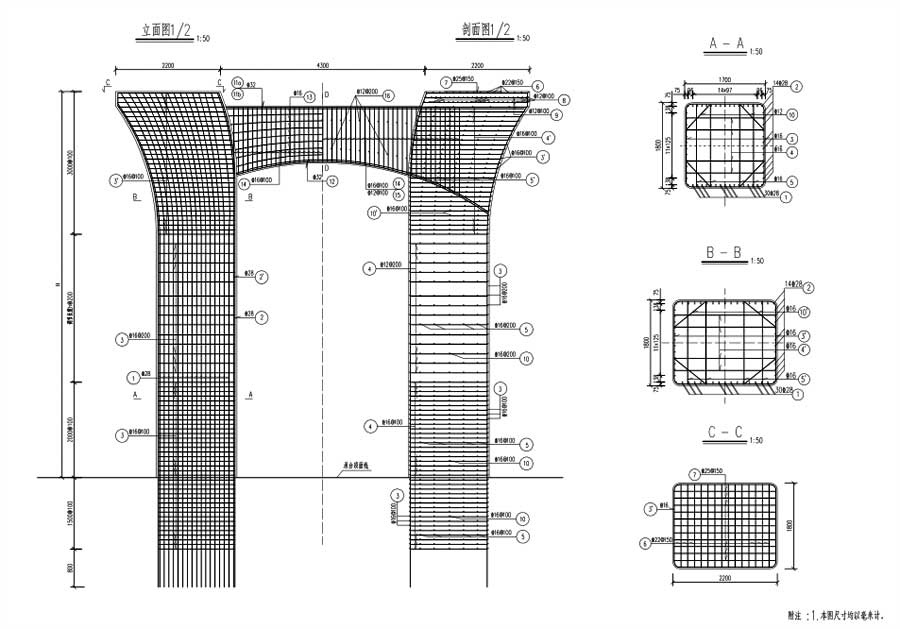

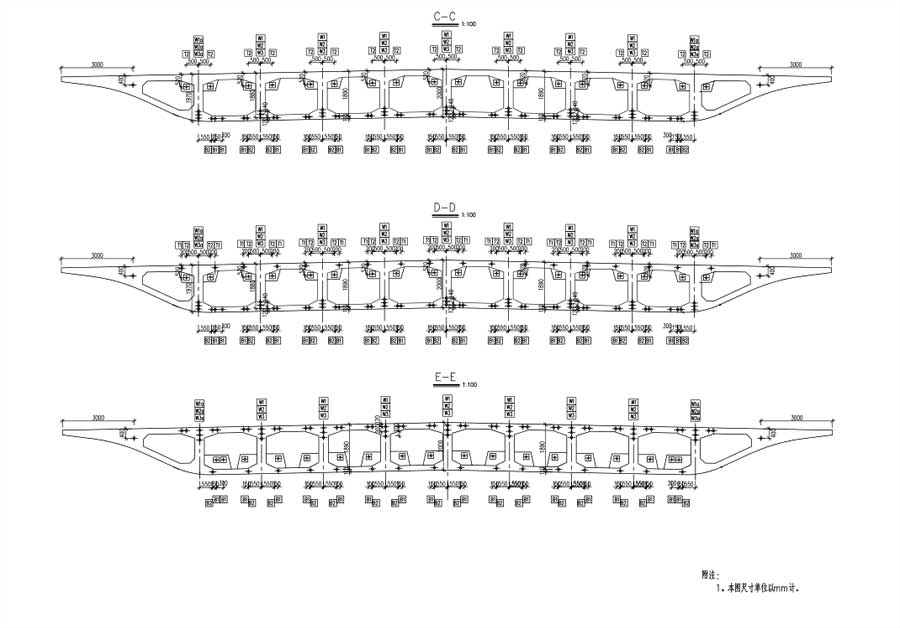

说明:某市道路快速通道工程施工图(含结构计算书),该套图纸为PDF版本。设计范围为第五标段桩号 K9 292.5~K12 056 段的设计工作,长度约 2.764km,含高架桥梁、上下桥匝道及地面道路附属工程,抗震设防烈度为Ⅶ度。 主要技术标准:主线高架为城市快速路,设计速度为 60km/h;地面道路为城市主干路,设计速度为 40km/h;匝道 设计速度为 40km/h。道路交通量达到饱和状态设计年限为20年,路面结构设计使用年限为15年。图纸内容含:主线总体设计图,主线线位设计图,地面道路平面设计图,主线高架平面设计图,主线高架纵断面设计图, 地面道路纵断面设计图,匝道纵断面设计图 ,主线渐变及端部设计大样图,地面道路交叉口竖向设计图 ,路面结构及侧平石大样设计图,新老路基搭接设计图,人行道铺装图,树池设计大样图,街坊路口缘石坡道布罝示意图,活动式公交站台结构设计图,道路宽度渐变大样图,中央分隔墩防眩板设计大样图,声屏障设计图,机非分隔护栏设计图,机非分隔护栏设置一览表,土方计算表,线位逐桩坐标表等等。专业包括桥梁工程、道路工程。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:河南省设计时间:2015建筑风格:效果图:无
