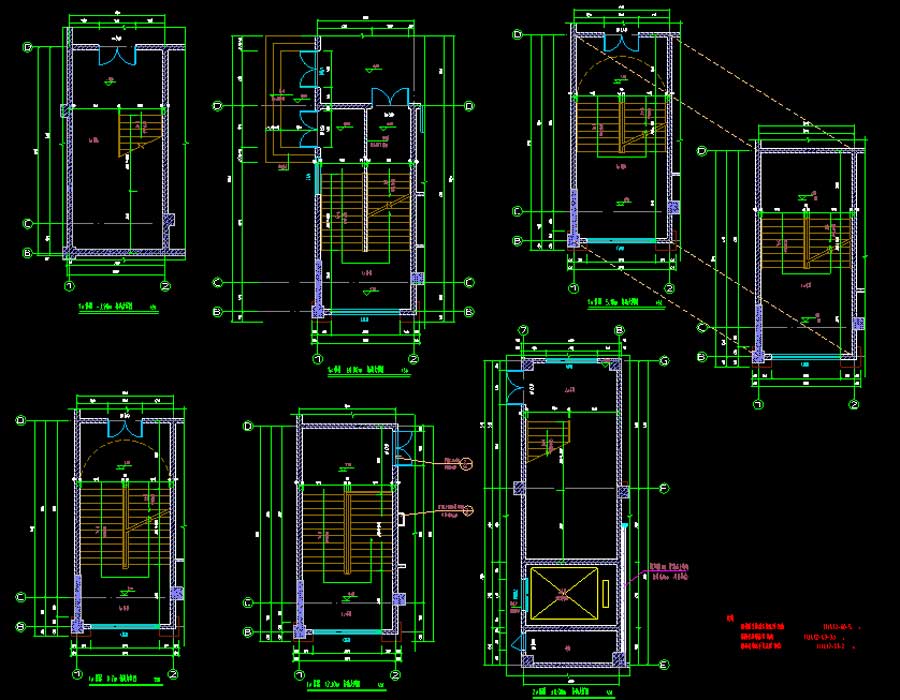

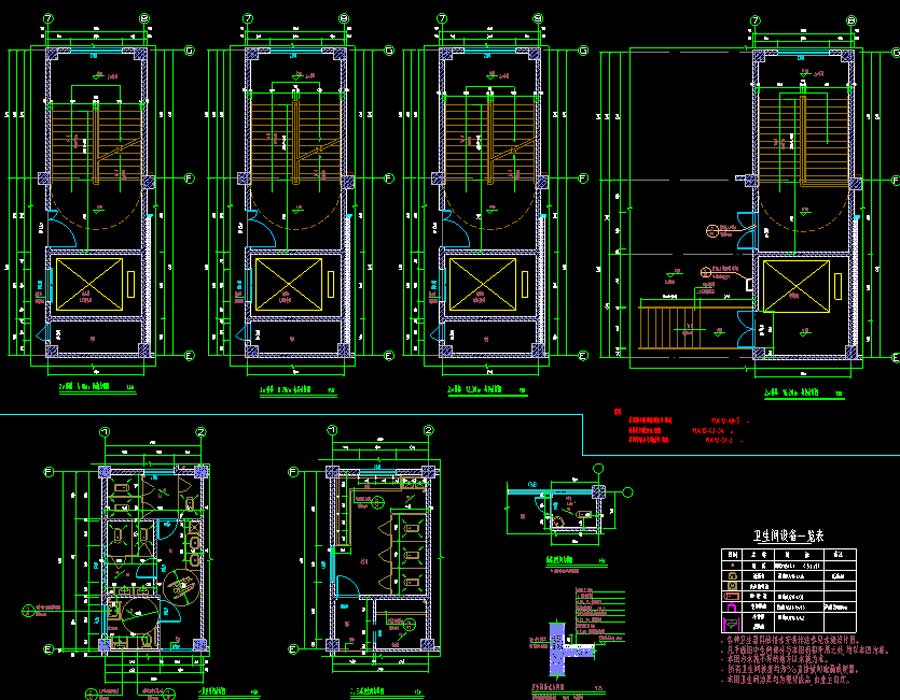

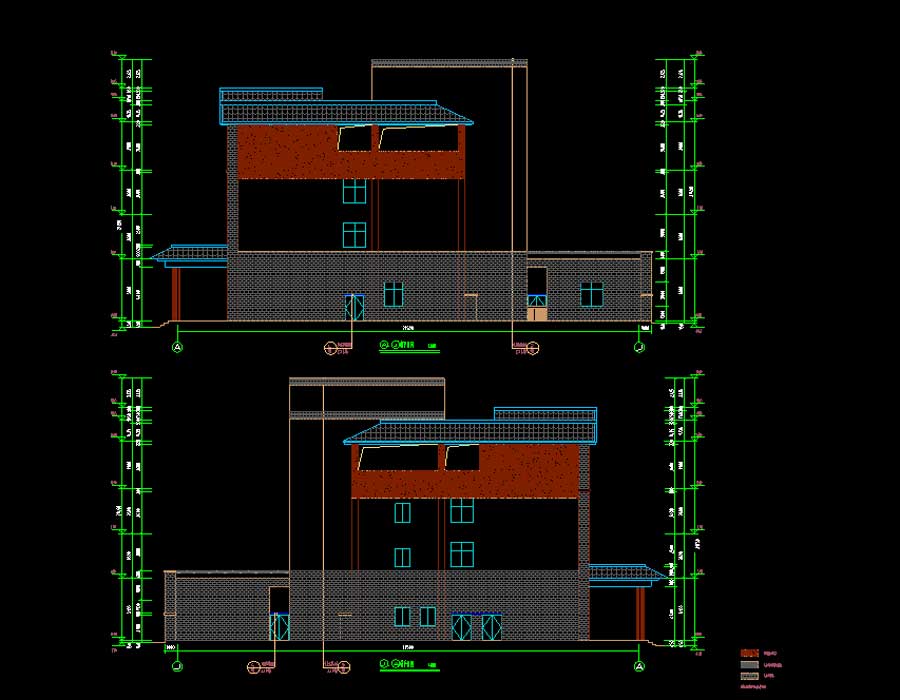

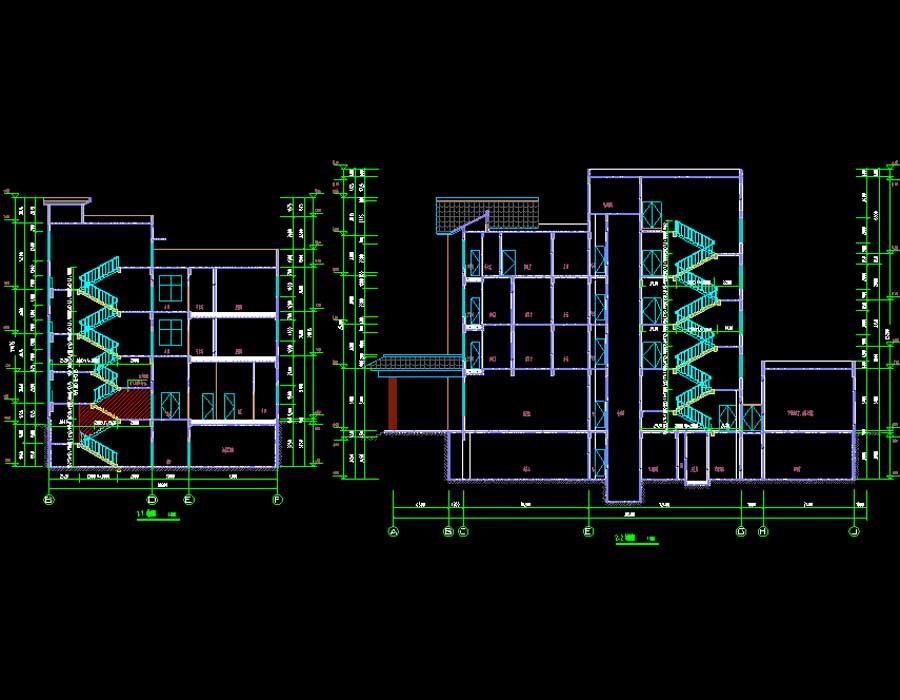

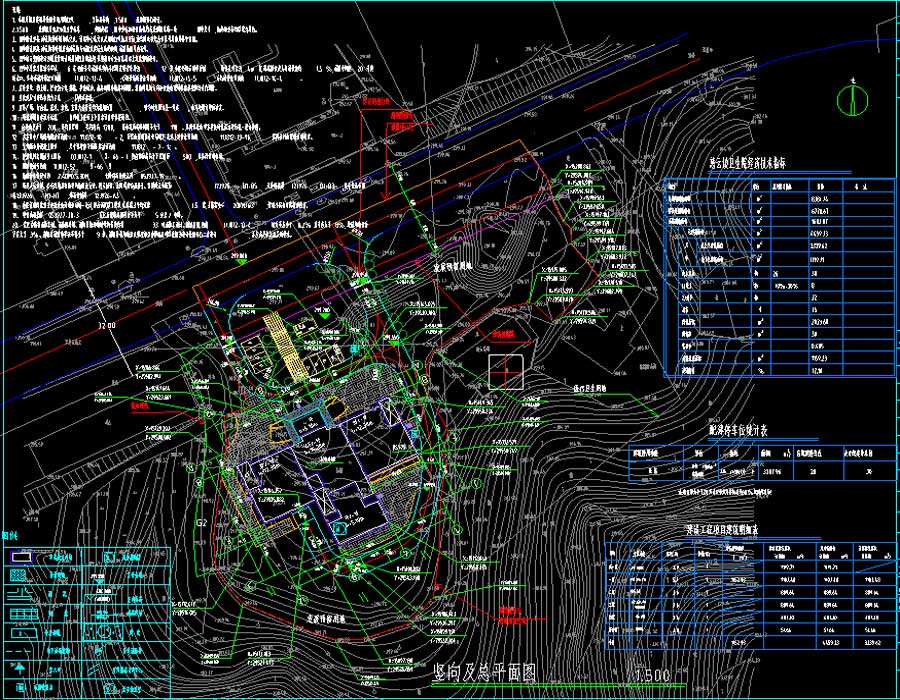

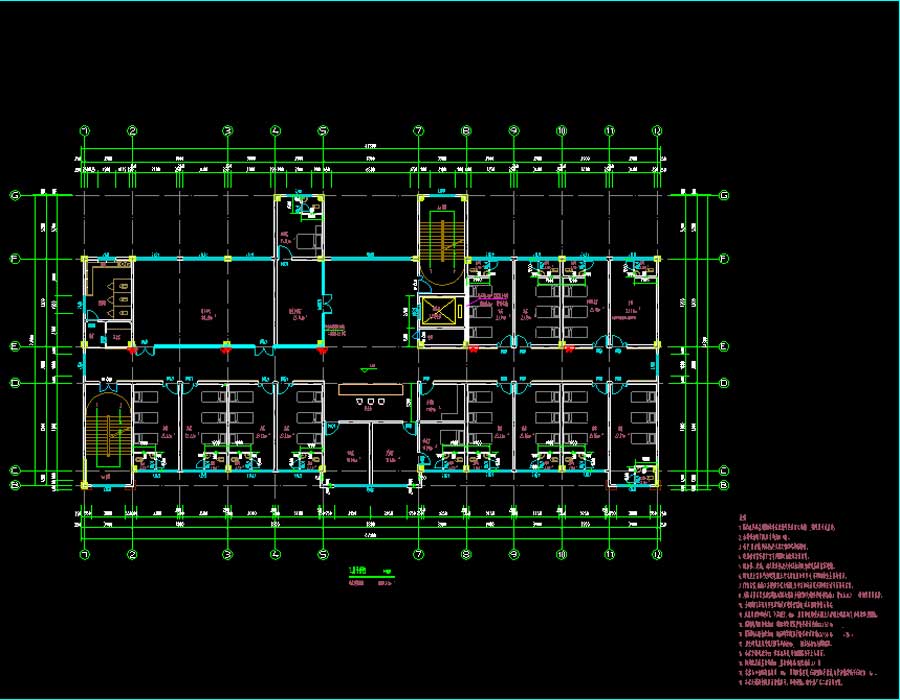

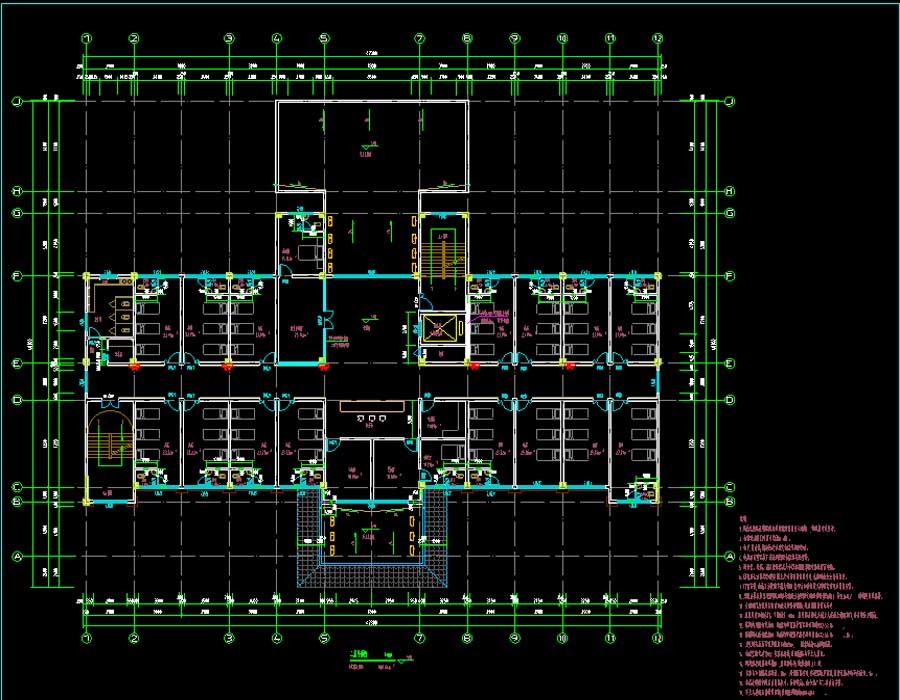

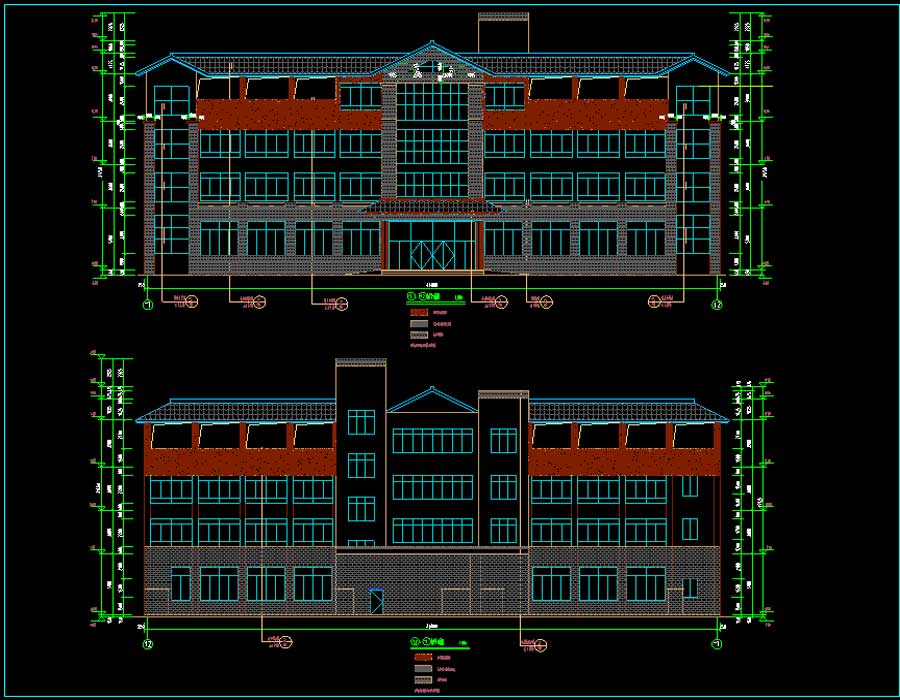

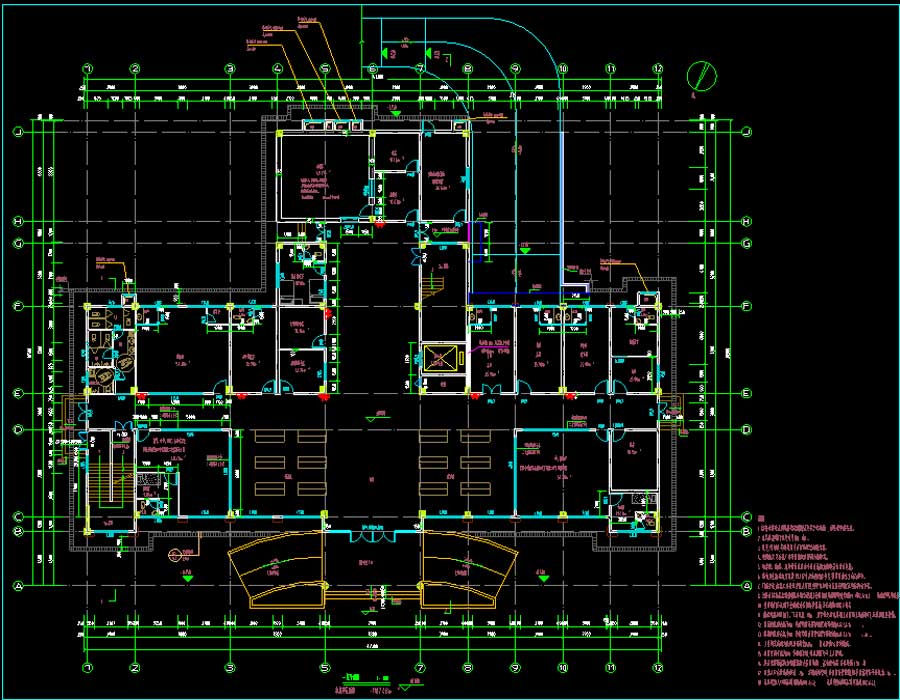

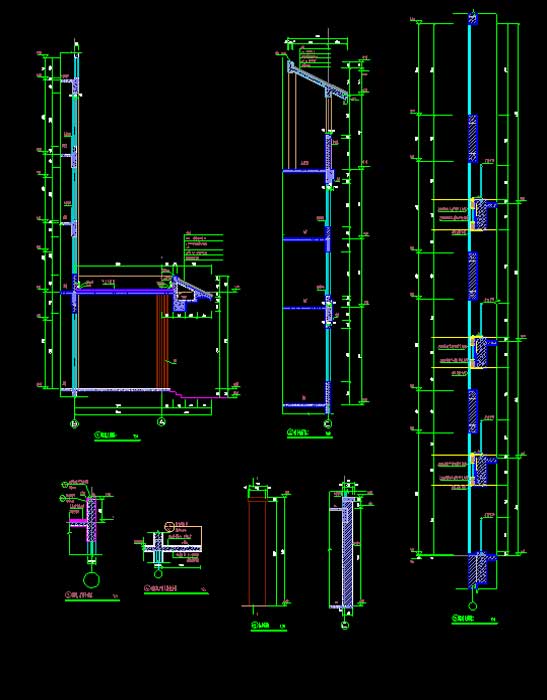

说明:重庆市某地多层镇卫生院全专业施工图,抗震设防烈度为7度,主要结构类型为框架剪力墙结构,地上层数为4层,地下层数为1层,建筑高度为16.5米,建筑面积为4459.33平方米。图纸内容含:竖向、消防、绿化总平面图,建筑说明,平立剖面图,楼梯大样图,墙身大样图,材料装修做法表,门窗尺寸及型材大样表;给排水说明,给排水总平面图,给排水平面图、系统图,喷淋平面图, 大样图,卫生间大样图;结构说明,基础平面图,桩基础说明及大样图,梁、板、柱配筋平面图,楼梯及节点大样图;电气说明,火灾自动报警系统专项设计说明,配电系统图、平面图,照明平面图,防雷平面图,插座布置平面图,基础接地平面图,变压器、发电机配电系统图,配电房、发电机房设备布置及接地平面图,火灾自动报警系统图、平面图,消防控制室设备布置及接地平面图,呼叫对讲系统平面图,电气主要设备材料表;暖通说明,通风平面图,负荷标注平面图,主要设备表。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:4459.33㎡地上层数:4层建筑高度:16.5m地下层数:1层高度类别:多层图纸深度:施工项目地址:重庆市设计时间:2016建筑风格:现代效果图:无
