建筑面积：5537.8㎡地上层数：5,1,1层建筑高度：32,5.7,5.39m地下层数：高度类别：多层图纸深度：施工项目地址：河北省设计时间：2018建筑风格：古代效果图：无

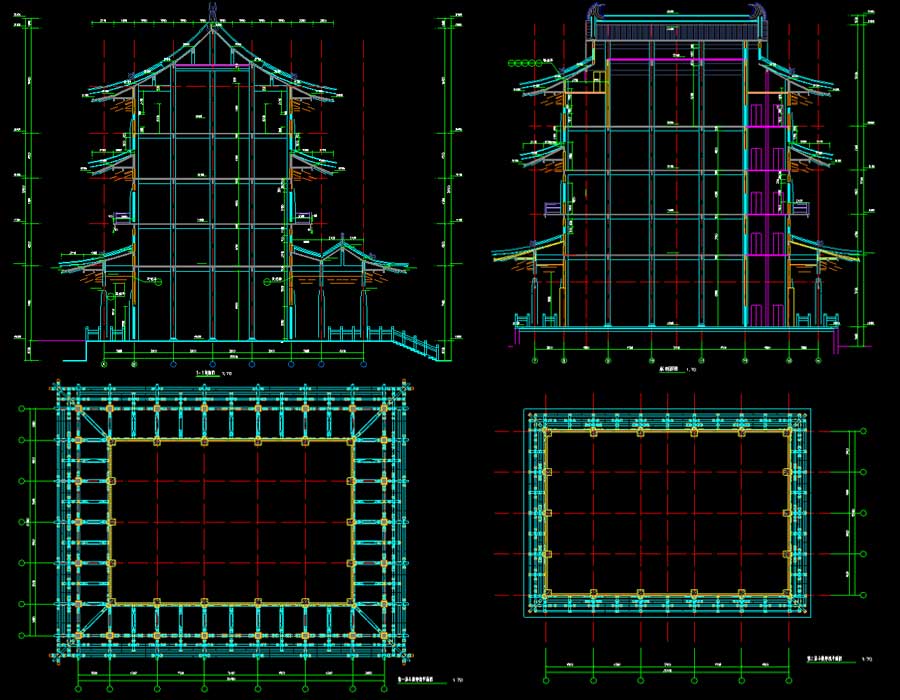

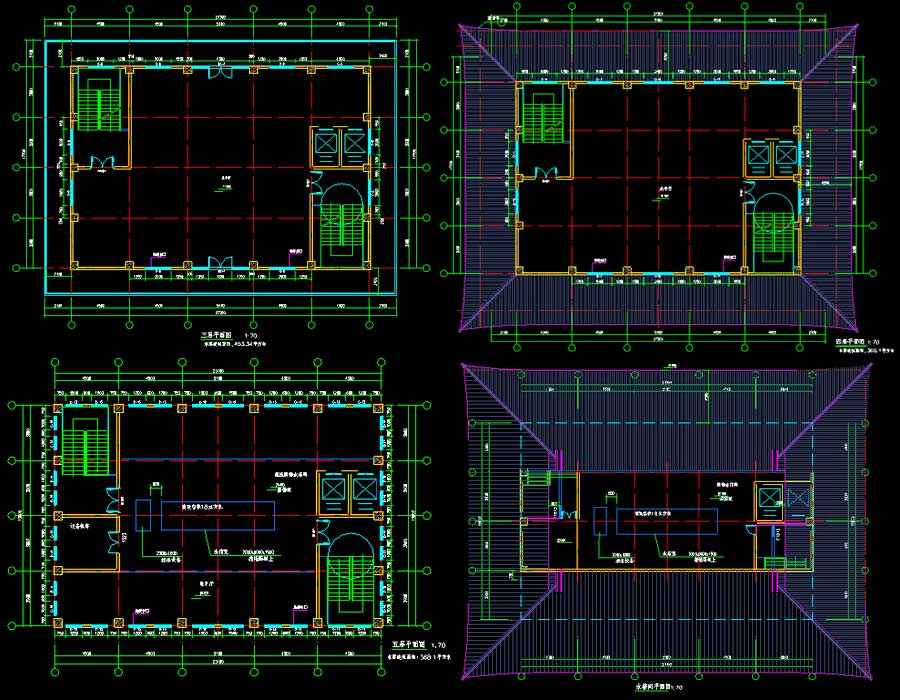

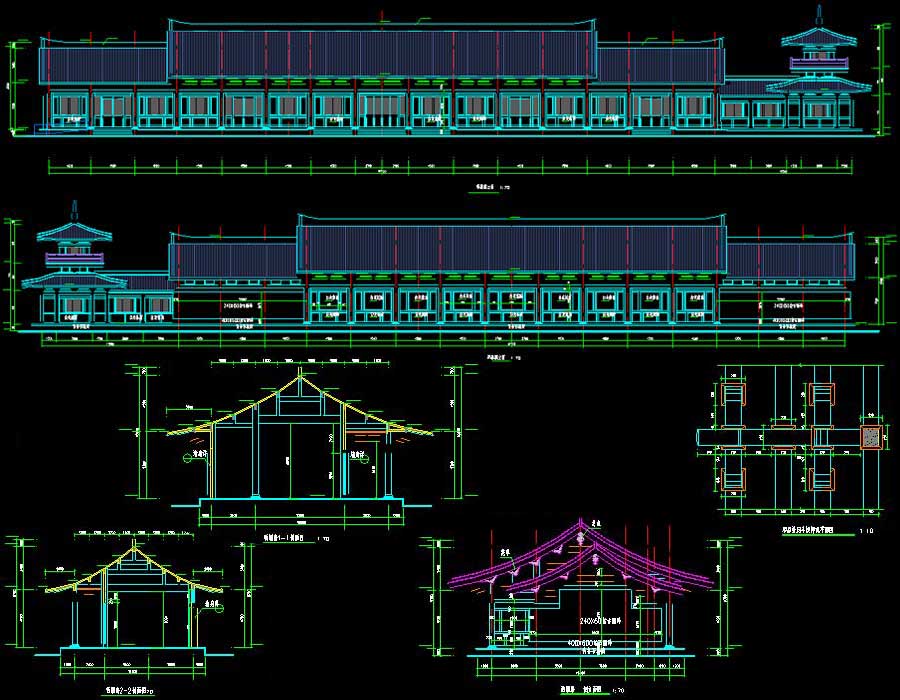

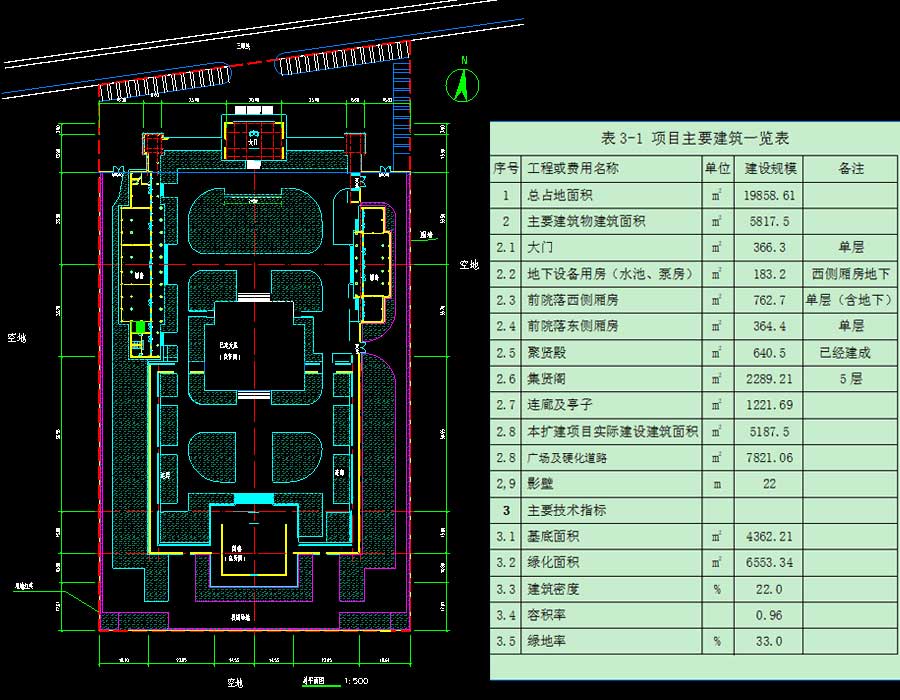

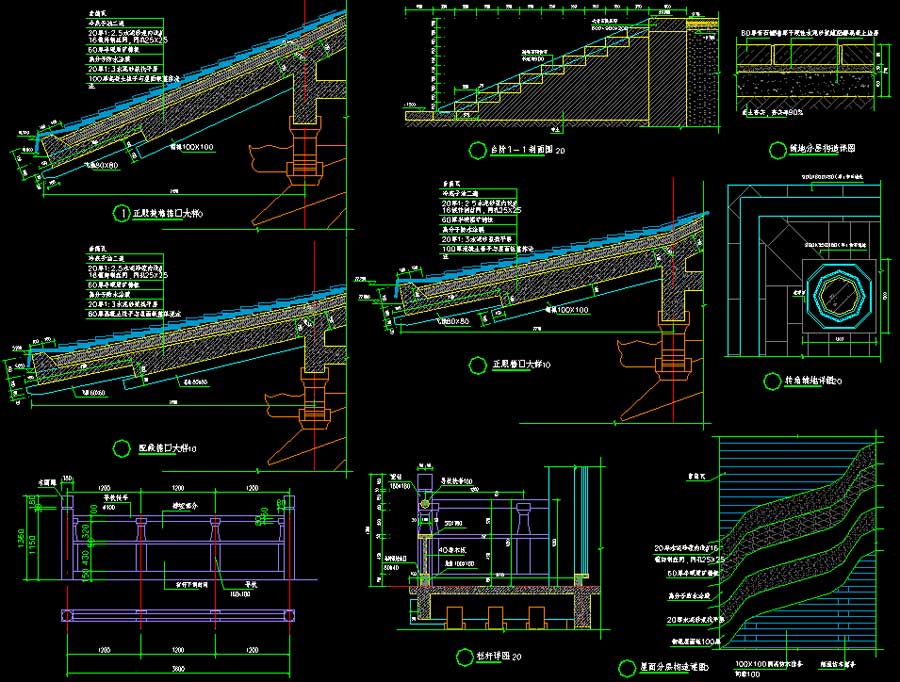

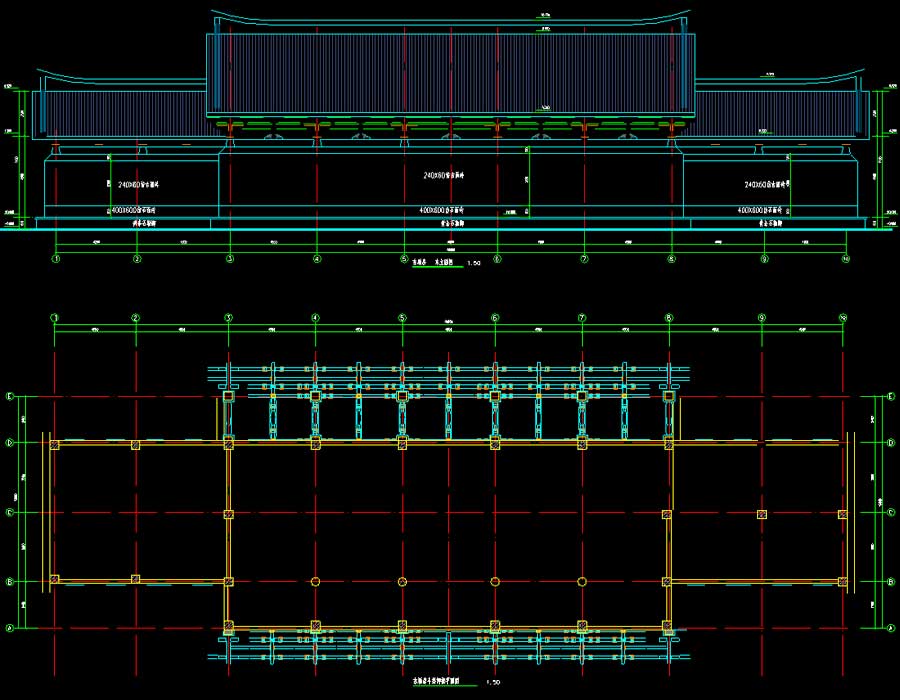

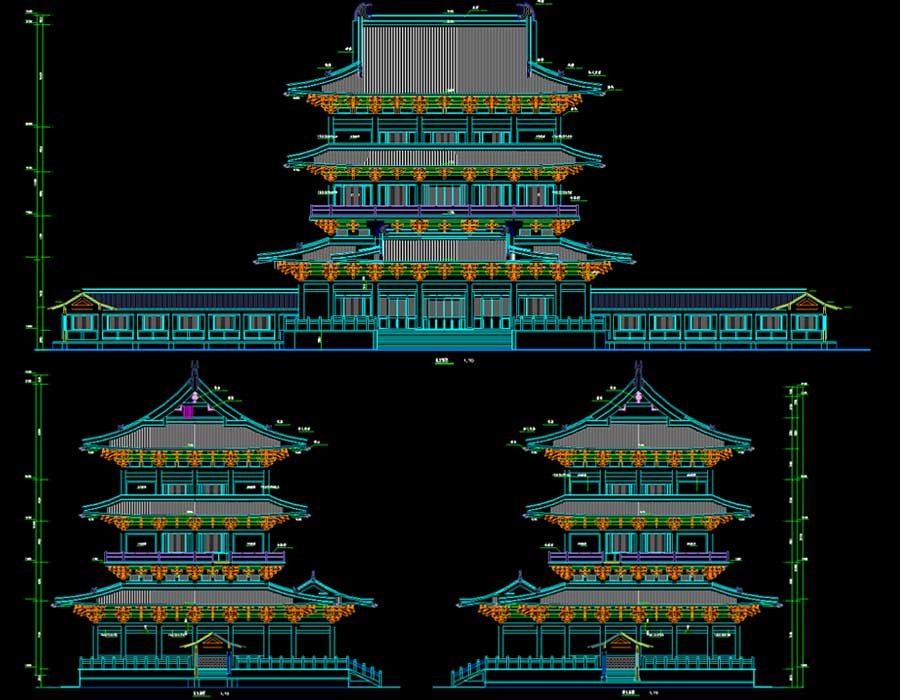

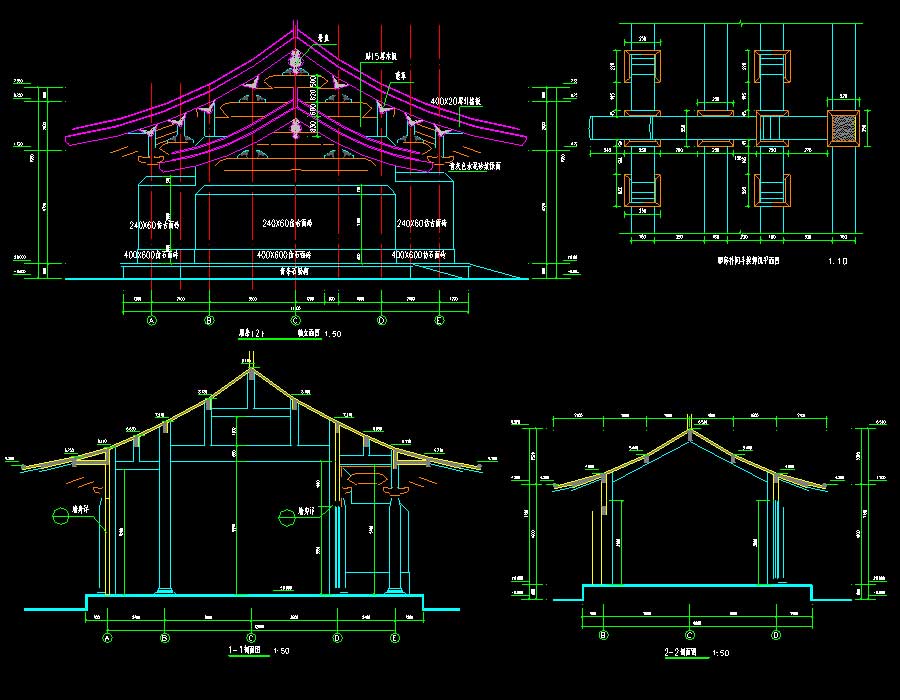

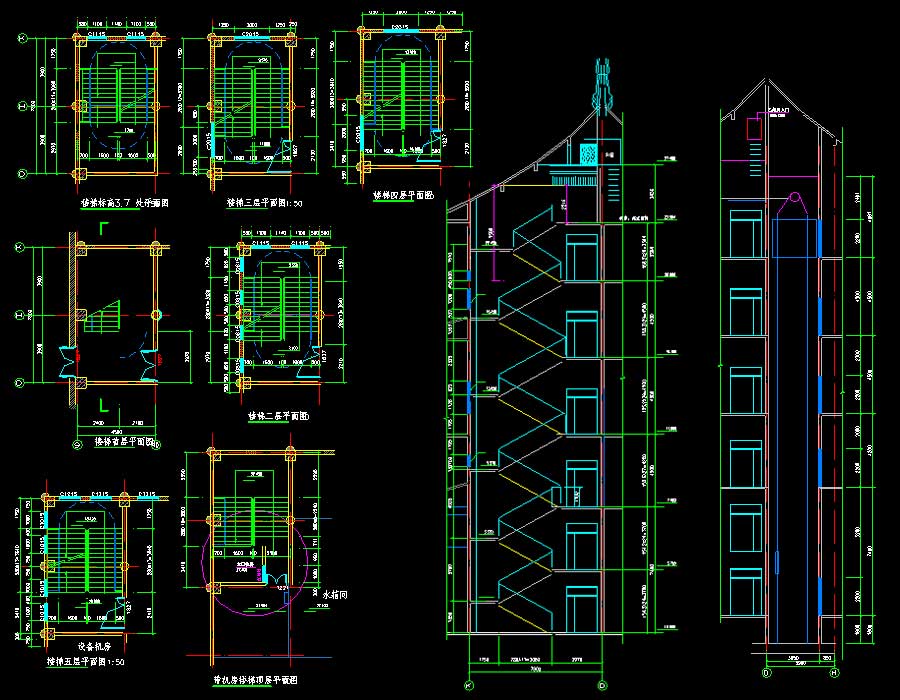

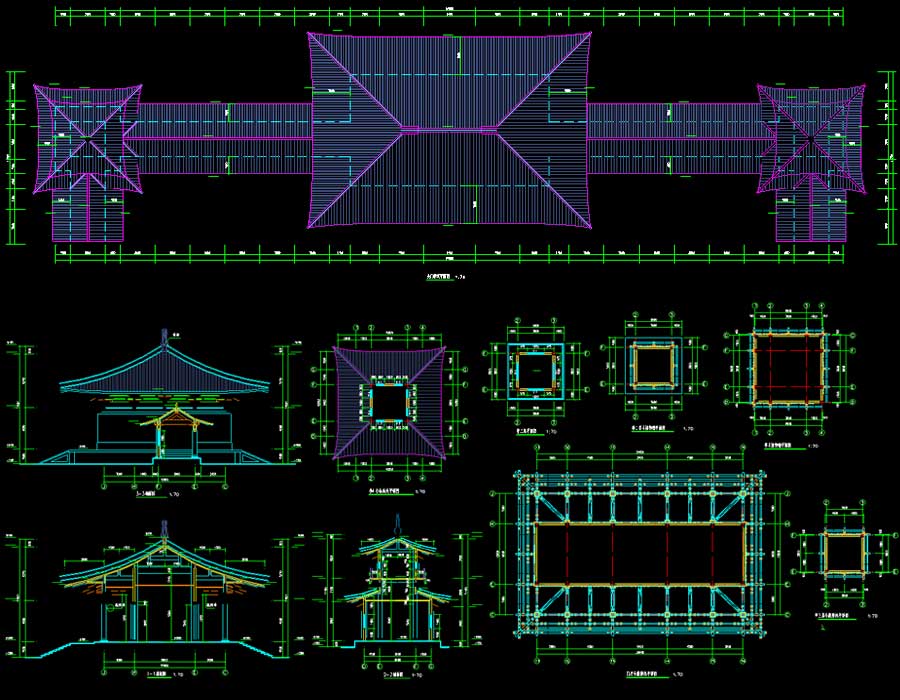

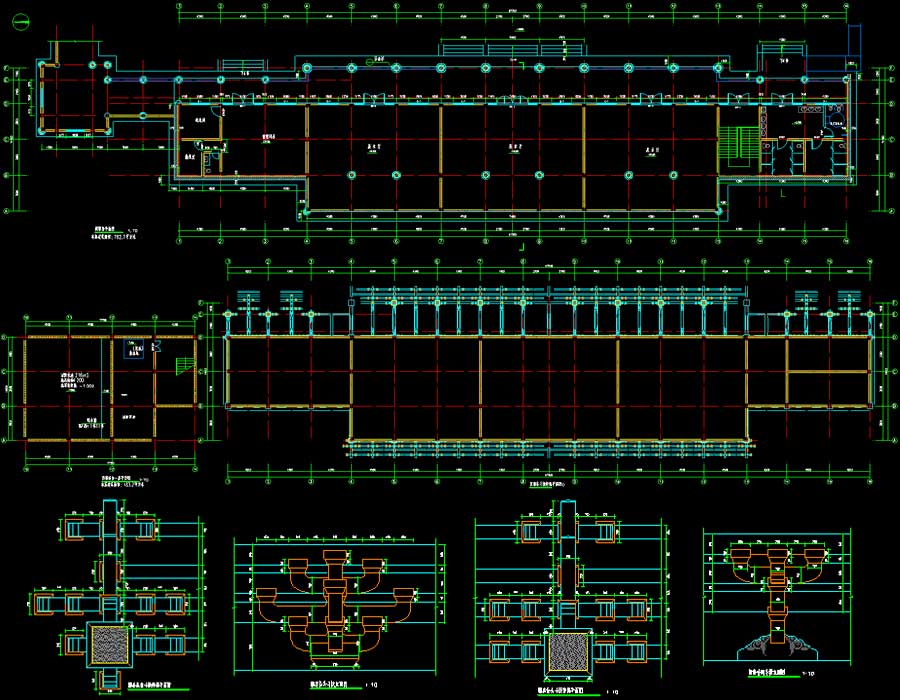

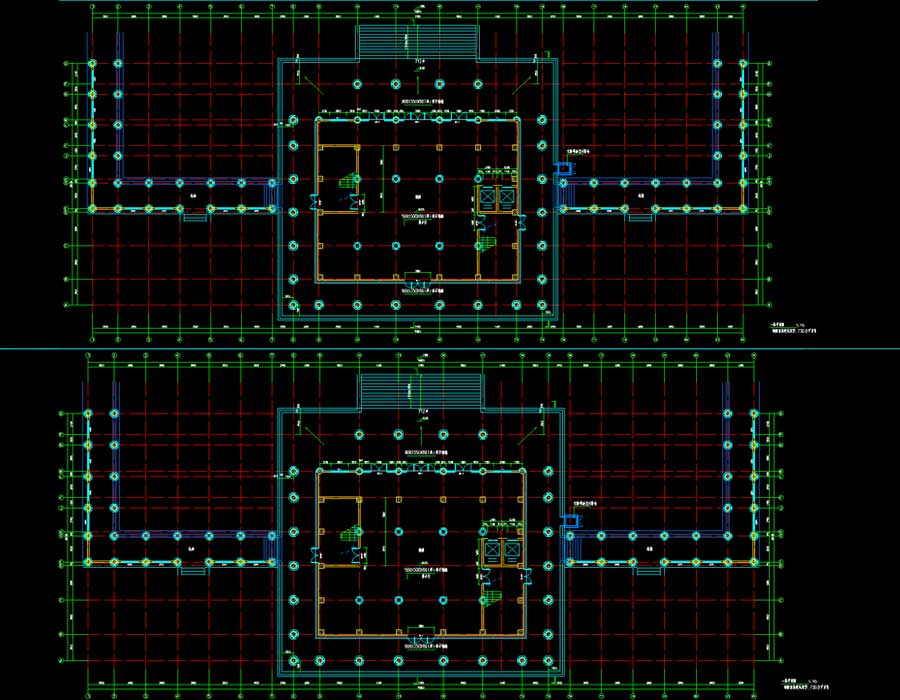

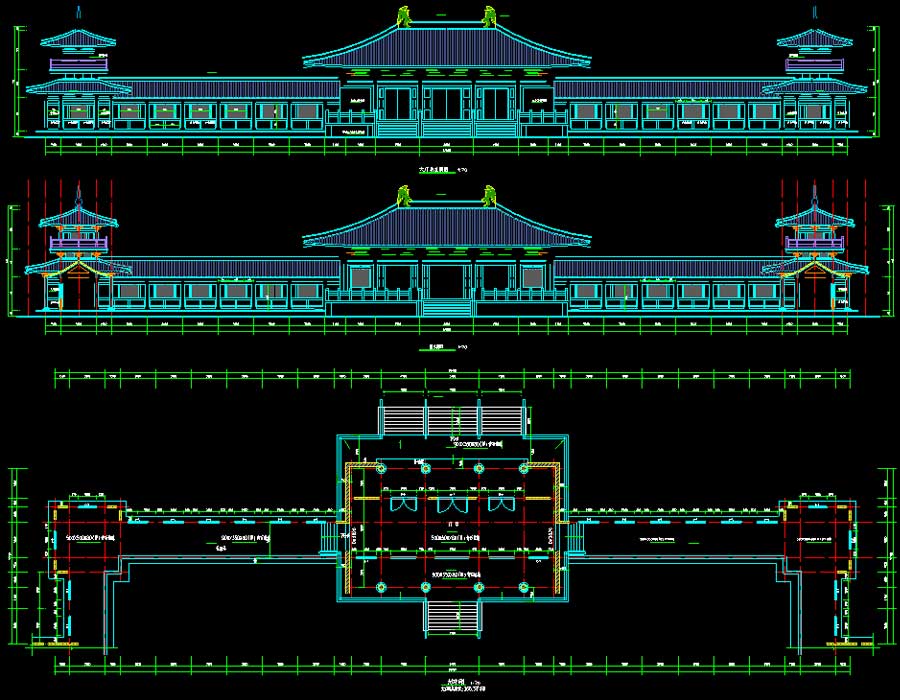

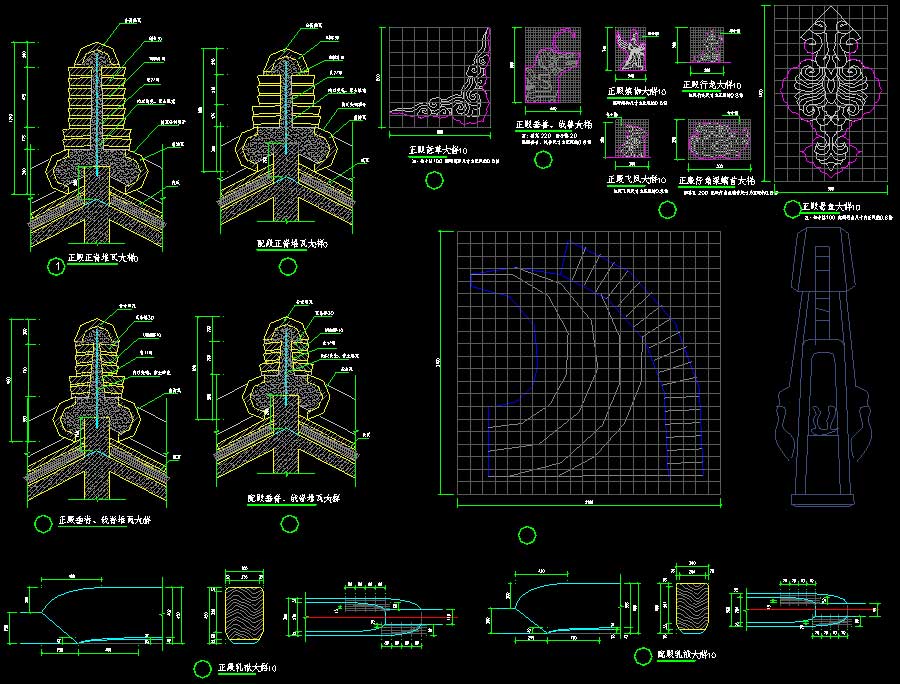

说明：某大型祠堂（名贤祠）项目全专业施工图，用地面积: 23534.2平米，总建筑面积:5537.8平米，其中地上部分面积5354.6平米，地下部分面积：183.2平米，停车位：29辆，建筑容积率：0.235，柱体楼阁5层，建筑高度至屋脊32米；消防高度至坡屋面一半29.35米，大门1层，建筑高度5.7米；前院厢房1层，建筑高度5.39米；后院厢房一层，建筑高度5.39米，结构形式：框架结构。内容含建筑说明、总平面图、大殿，大门，东西厢房各层平面图和斗拱仰视平面图及立剖面图、楼梯，墙身，檐部详图栏杆，脊饰，门窗，斗拱，翼角详图和结构说明及详图、CFG桩、基础平面布置图及大样图、柱，梁平法施工图、板筋配模板筋图、大样图、翼角大样、楼梯结构图和给排水说明、给排水管网总平面图、消火栓系统原理图、自动喷淋系统原理图、给水系统原理图、大门，东厢房，西厢房，展示厅消火栓平面图、水箱间平面图、展示厅喷淋平面图、消防泵房大样图、卫生间大样图和电气说明、10KV配电系统图、低压系统图、变配电室大样图、照明接线系统图、大门，西厢房，东厢房，楼阁应急照明平面图、消防平面图、基础接地平面图和防雷平面图
