建筑面积：7042㎡地上层数：1层建筑高度：20.6m地下层数：1层高度类别：低层图纸深度：施工项目地址：河北省设计时间：2017建筑风格：现代效果图：无

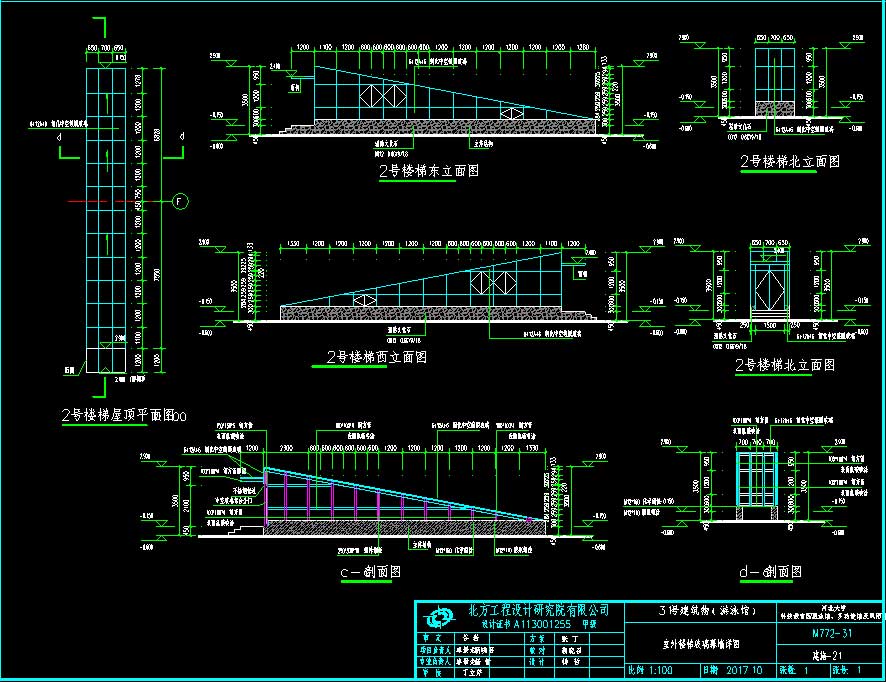

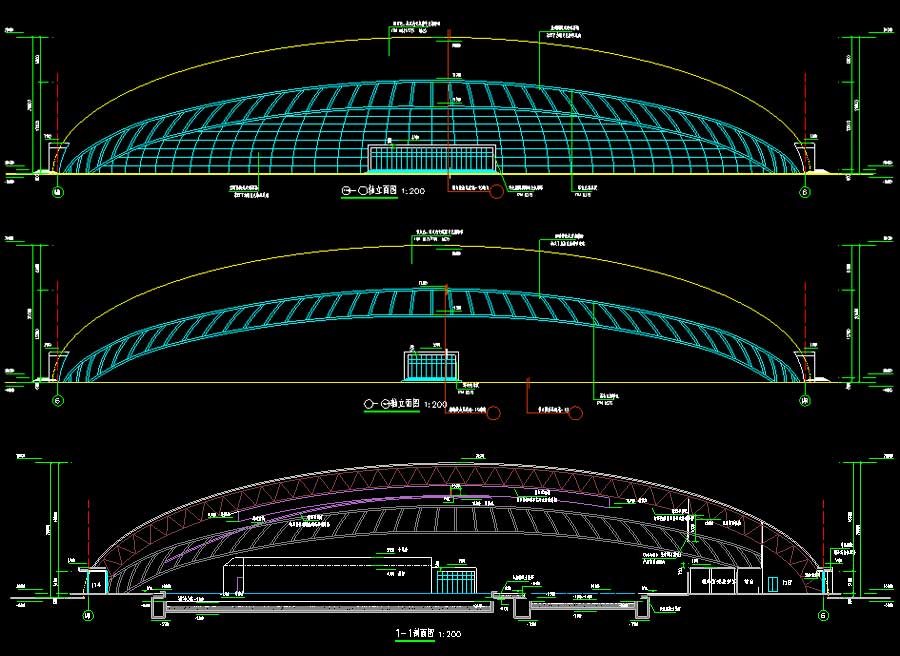

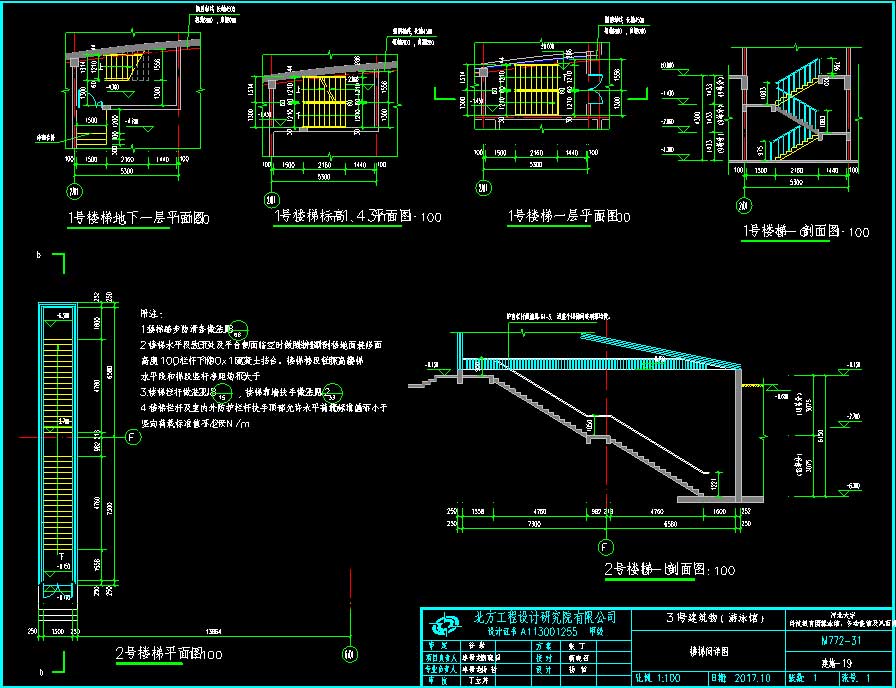

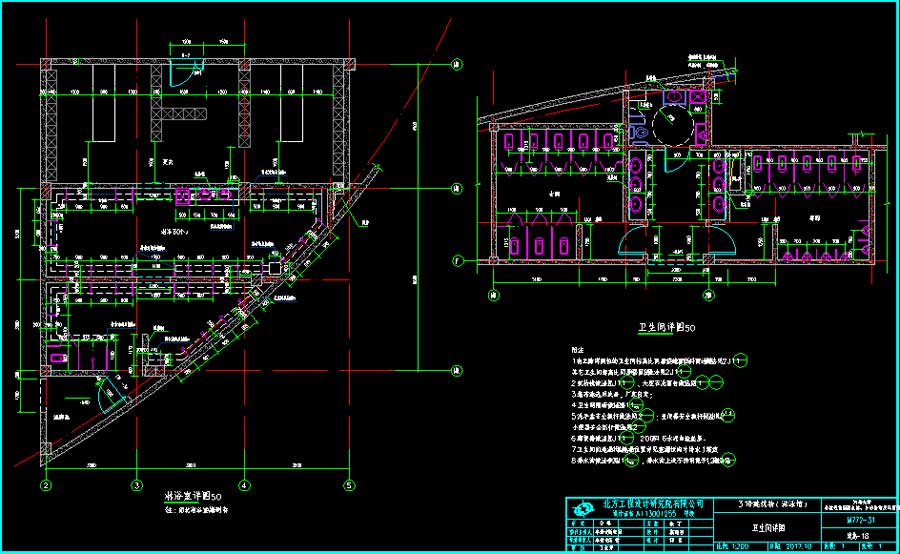

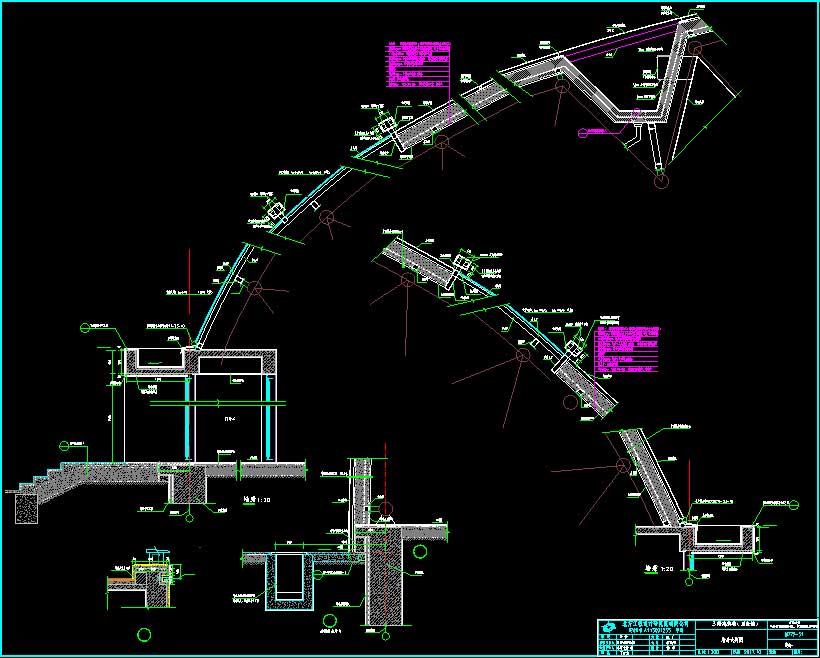

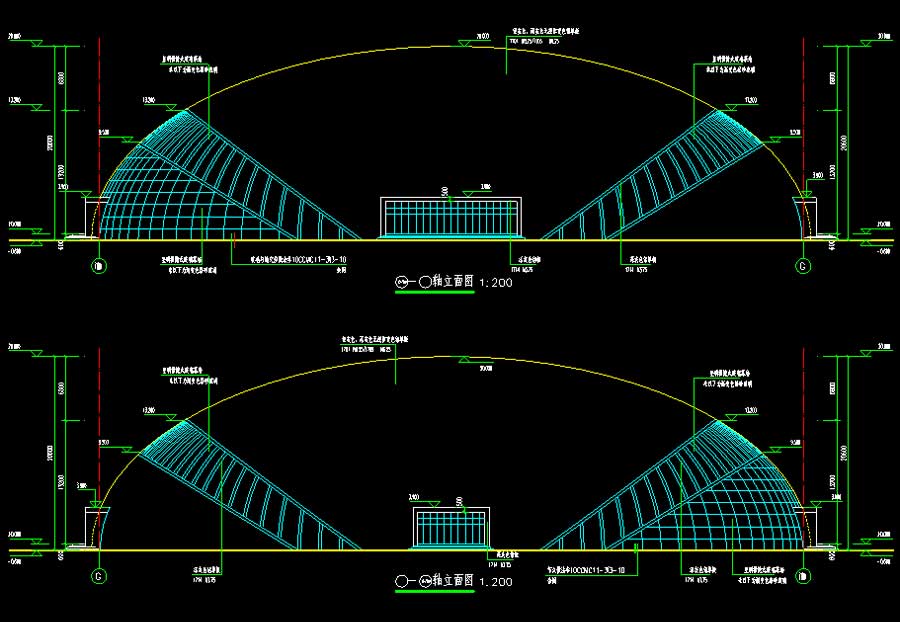

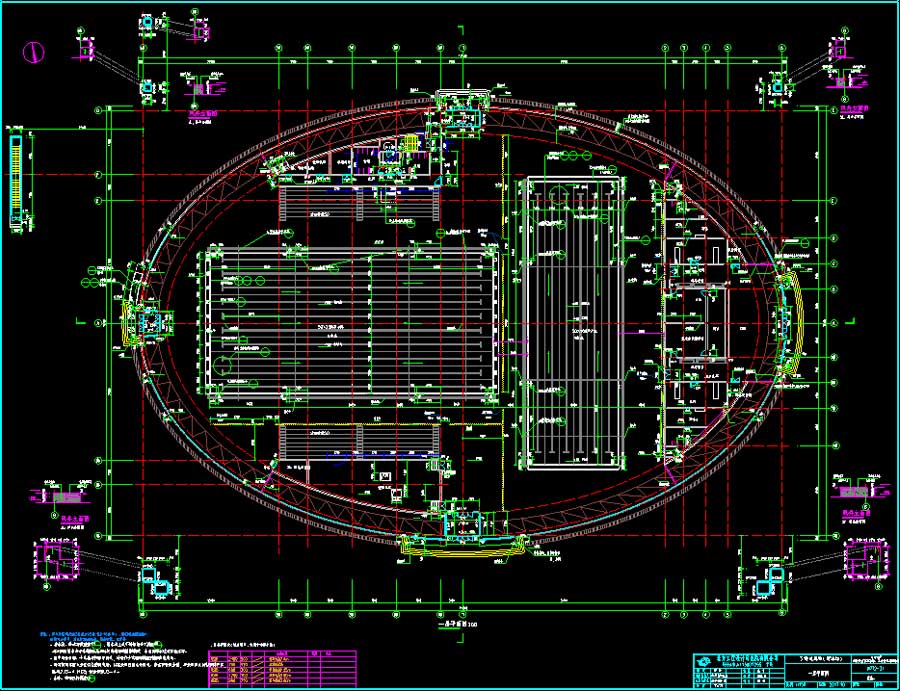

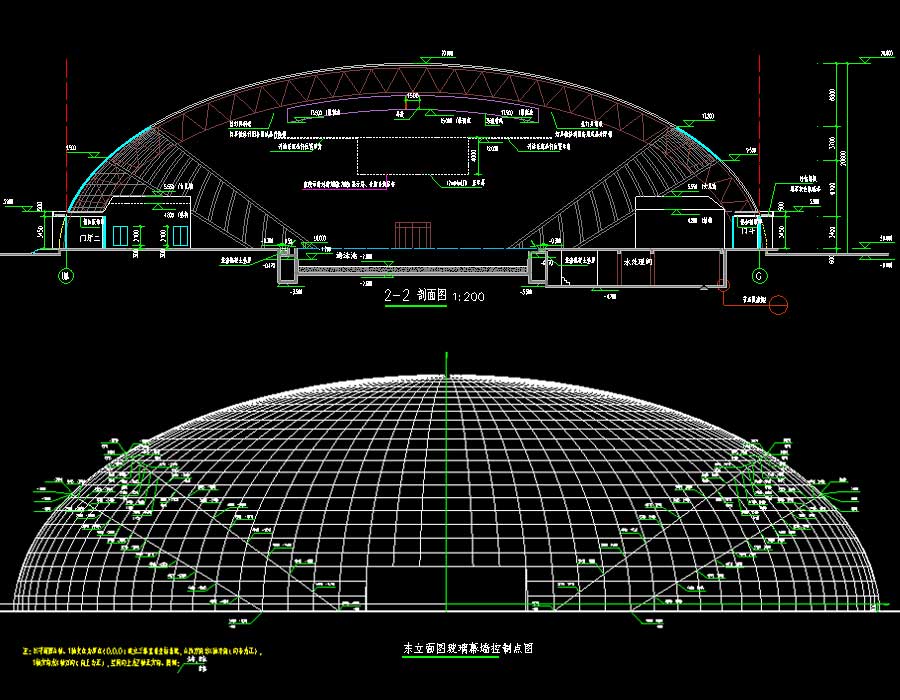

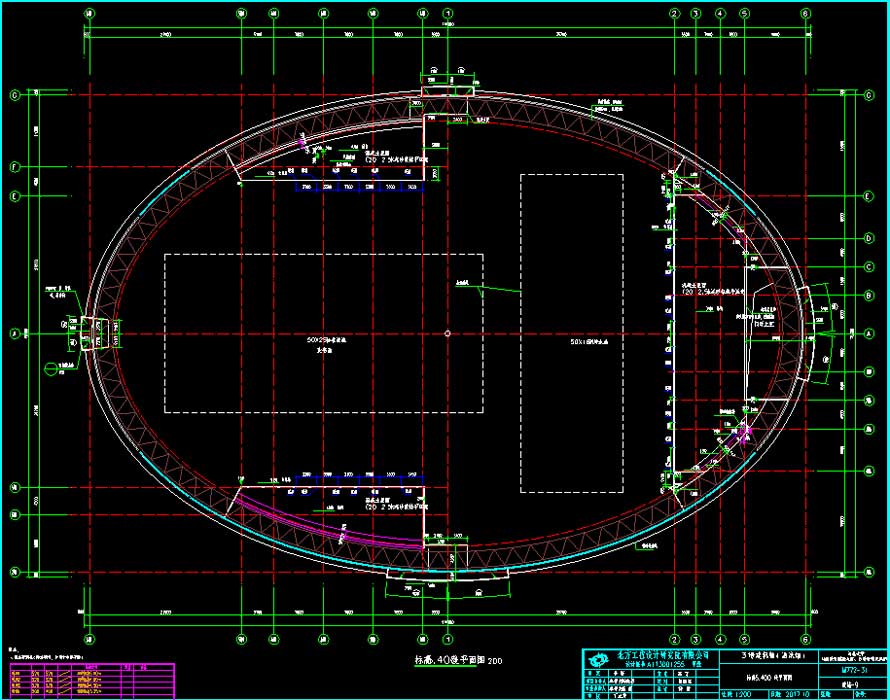

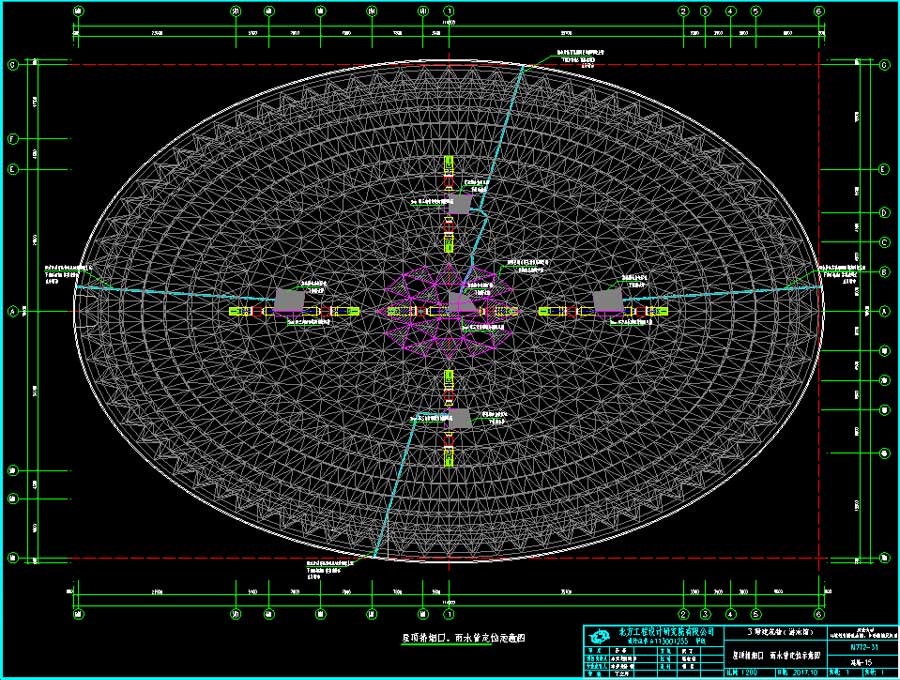

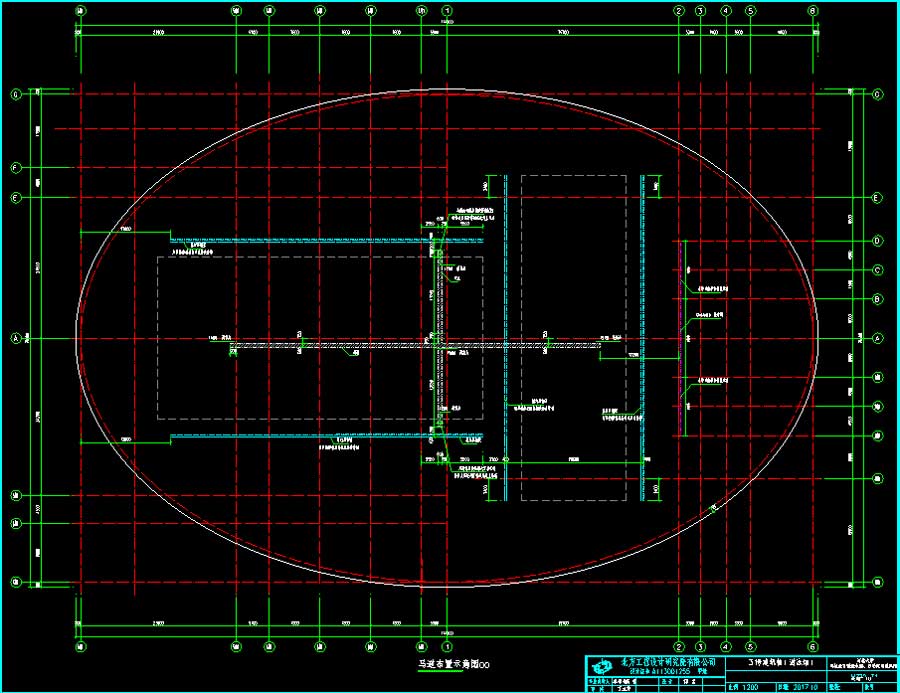

说明：某大学科技教育园区，游泳馆全专业施工图，基底面积：6872.82平方米，建筑面积：7042平方米，其中地下建筑面积1346.84平方米，，地上建筑面积5695.16平方米，地上1层，地下1层，建筑高度：20.6米。建筑结构形式：屋顶和外墙采用空间网架结构，空间网架内部采用框架结构；基础形式：柱下独立基础、条形基础、筏板基础；内容含建筑说明、节能说明门窗表 装修表、平立剖面图、屋顶排烟口、雨水管定位示意图、玻璃幕墙控制点坐标图等和结构说明、门厅,楼梯,风道,水池,素混凝土桩平面布置图、网壳结构基础布置图，结构平剖面布置图、网壳结构上弦,下弦布置图等和给排水说明、游泳池水处理工艺流程图,均衡水池剖面图,给水管系统图,回水及泄水管系统图、生活给水,生活排水管,热水管,消火栓给水管,自动喷洒给水管系统图、大空间智能型主动喷水灭火系统图等和强,弱电说明、照明,电力,接地,防雷平面图、配电箱系统图、火灾自动报警及控制系统图、自动跟踪定位射流灭火电系统图、综合布线、安防监控、电子公告显示系统图等和暖通说明、供暖,通风排烟,空调平面图、供暖,空调水,通风排烟系统图、抗震支吊架大样图等
