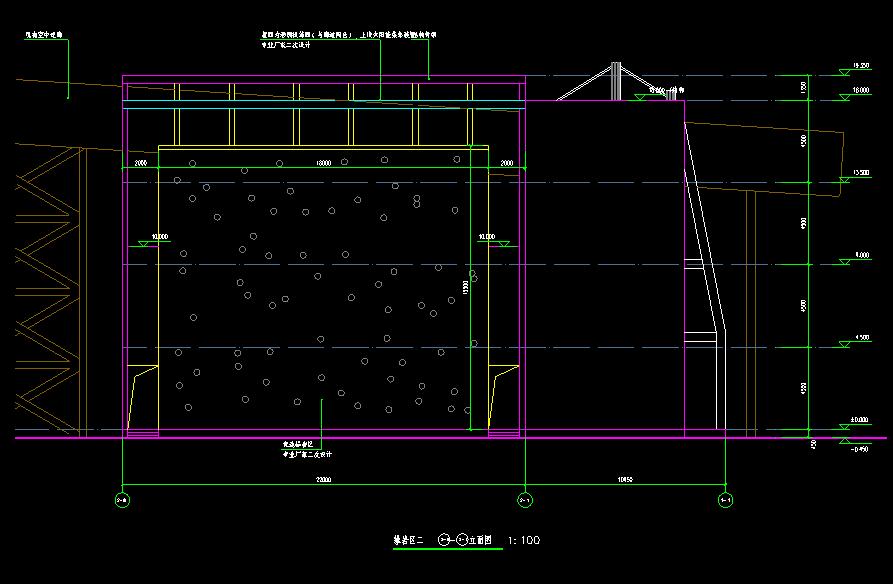

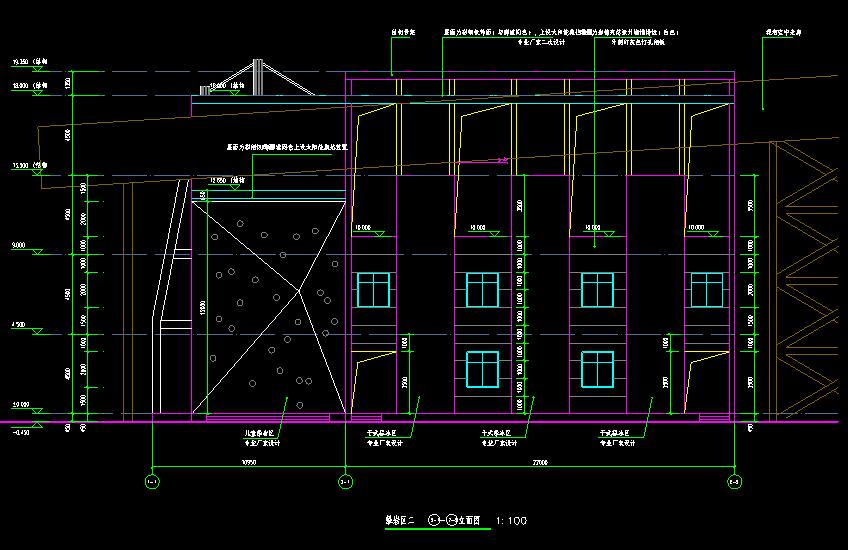

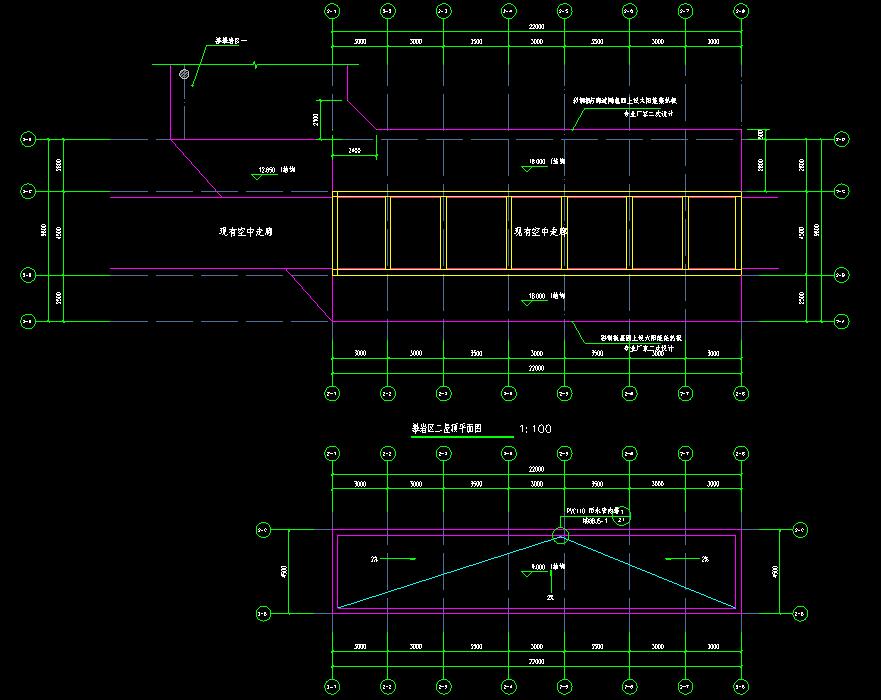

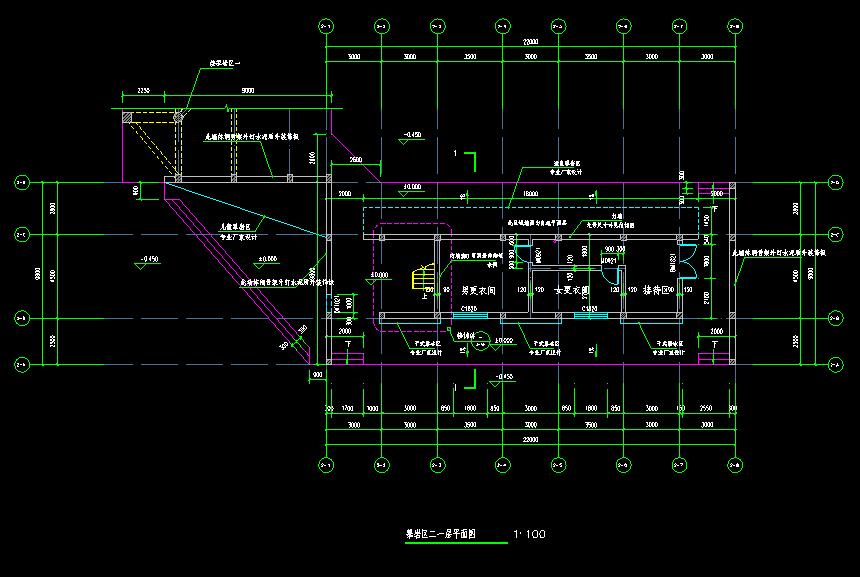

说明:某工业园区内攀岩广场,广场场地东西长100米,南北长50米,四周为径3米的圆弧抹角。总面积约5000平方米。空中走廊沿着东西方向沿中线贯穿于攀岩广场,空中走廊高度西边低东边高,底边高度约13.5-19.9米。东北角坐落着清水混凝土造的磁悬浮轨道模型 极限运动展馆。根据场地及攀岩墙使用需求,所有攀岩墙单元均采用混凝土反梁筏板基础,其中用回填土压重。所有攀岩墙的主体支撑均为钢结构,在此之上焊接岩板主龙骨支撑架,再在支撑架上建造岩墙,背面则建造热身墙和干攀墙。顶盖防雨遮阳棚采用井字方管钢桁架支撑采光有机玻璃板构造,表面贴附太阳能膜,白天搜集太阳能,夜晚通过LED灯光照亮攀岩墙。攀岩场分为难度攀岩单元、速度攀岩单元、抱石攀岩单元三个类型单元。由西往东依次布局为难度攀岩区、速度攀岩区、抱石攀岩区,速度攀岩单元的西北角和难度攀岩的东南角相连,形成L型布局,在转角的背面(西南方向)设有儿童攀岩区,攀岩墙高度12米,抱石攀岩单元单独布局在广场的东半部。内容含建筑、结构、电气、给排水、暖通
建筑面积:约5000㎡地上层数:3层建筑高度:约13.5-19.9m地下层数:高度类别:低层图纸深度:施工项目地址:北京市设计时间:2017建筑风格:现代效果图:无
