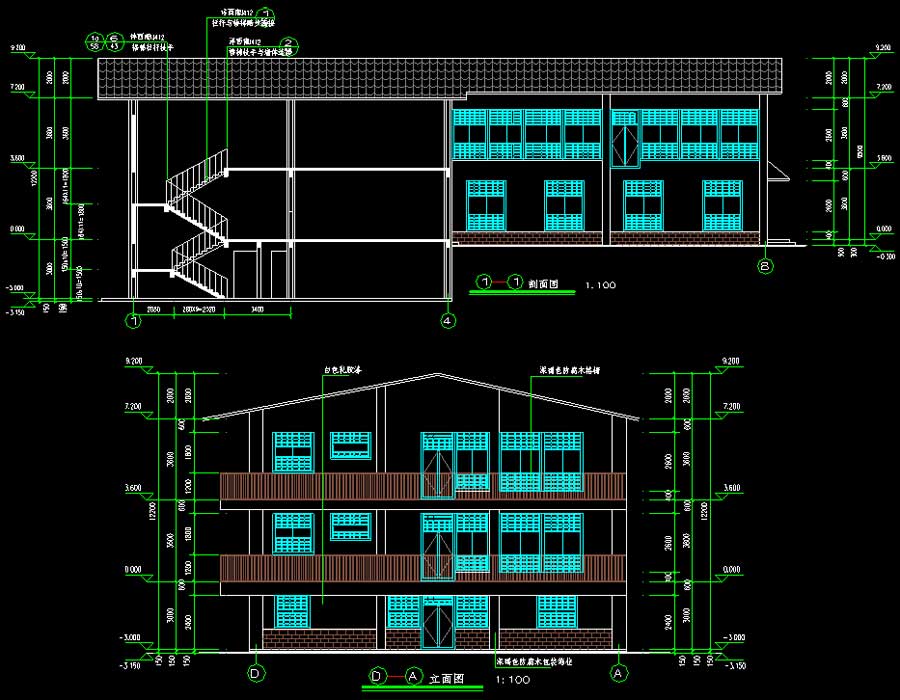

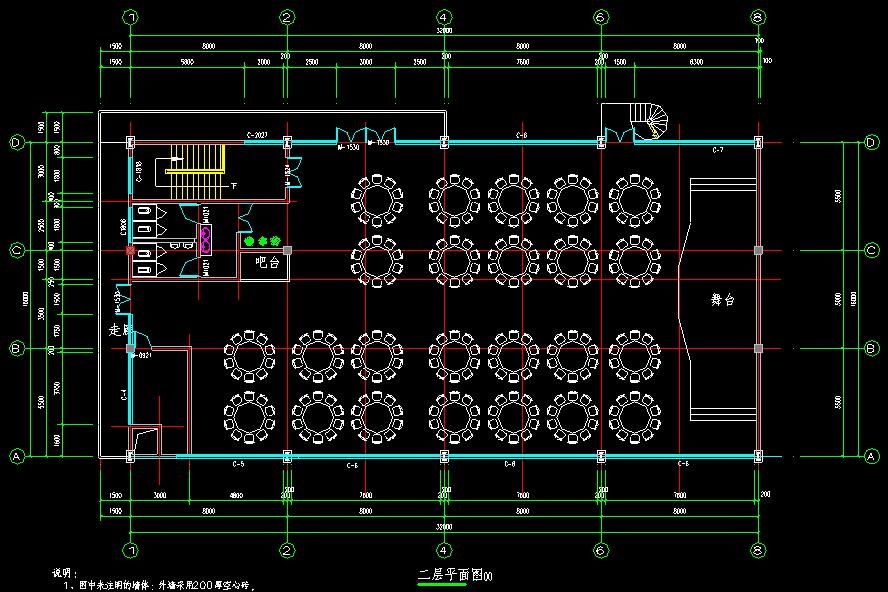

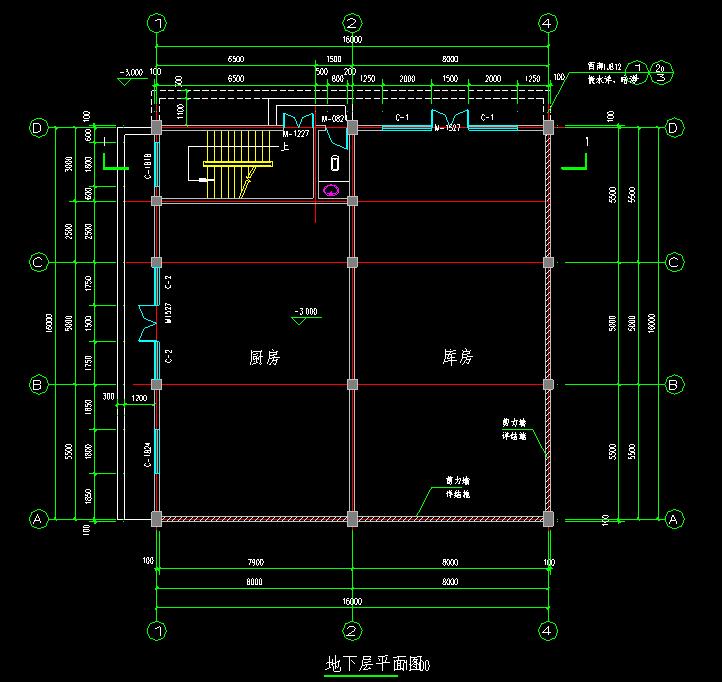

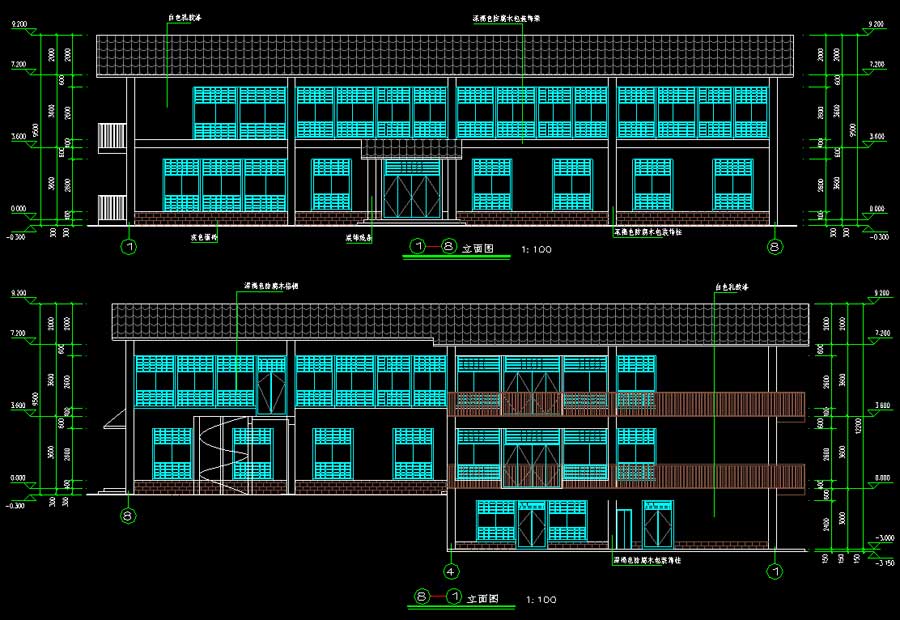

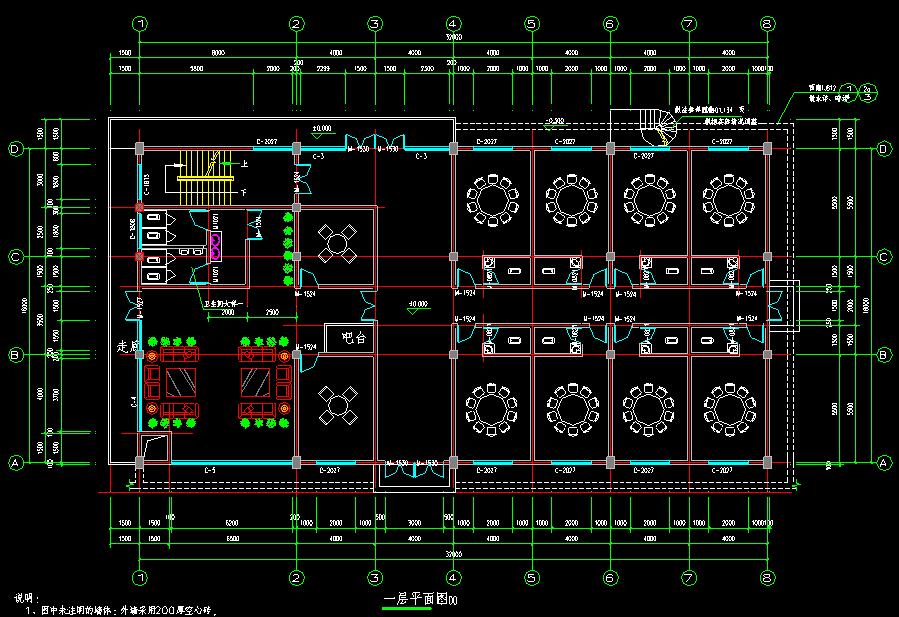

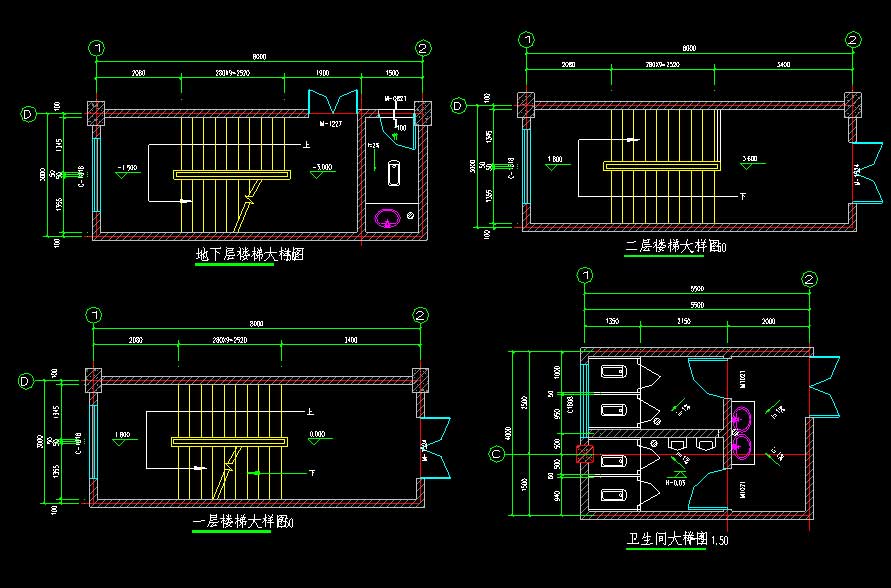

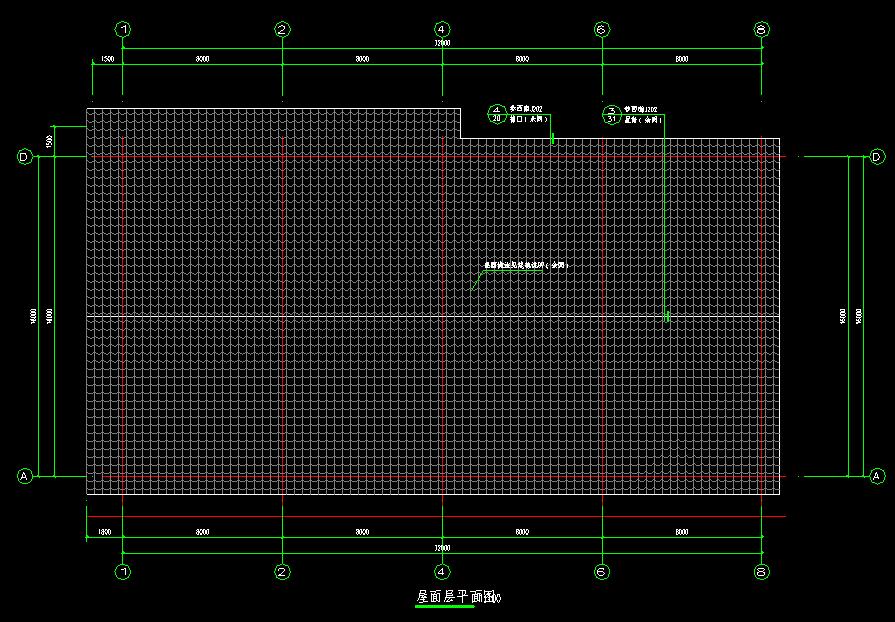

说明:园山印象生态休闲村-综合楼建筑、结构、给排水、电气施工图。总建筑面积1305.58m,建筑层数共2层,局部地下1层,坡屋顶。一层层高为3.6米,二层层高为3.6米,建筑高度为7.2米。建筑结构形式为钢框架结构。内容含建筑平,立,剖面图、建筑说明、楼梯大样、卫生间大样图和结构说明、基础平,剖面施工图、柱,梁平法施工图、平面布置图、柱脚锚栓布置图、结构平面布置图、屋面檩条布置图和给排水设计说明、给排水平面图、给排水系统原理图、给排水大样图、轴测图和电气说明、主要电气设备表、电气系统图、插座,照明,弱电平面图、屋顶防雷平面图、基础接地平面图。
建筑面积:1305.58㎡地上层数:2层建筑高度:7.2m地下层数:1层高度类别:低层图纸深度:施工项目地址:四川省设计时间:2017建筑风格:现代效果图:无
