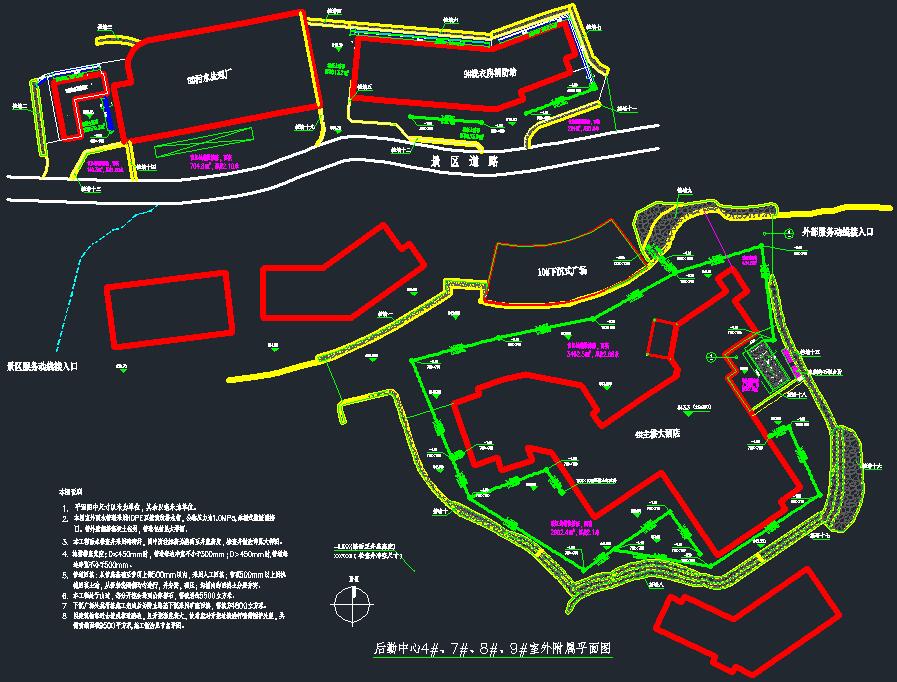

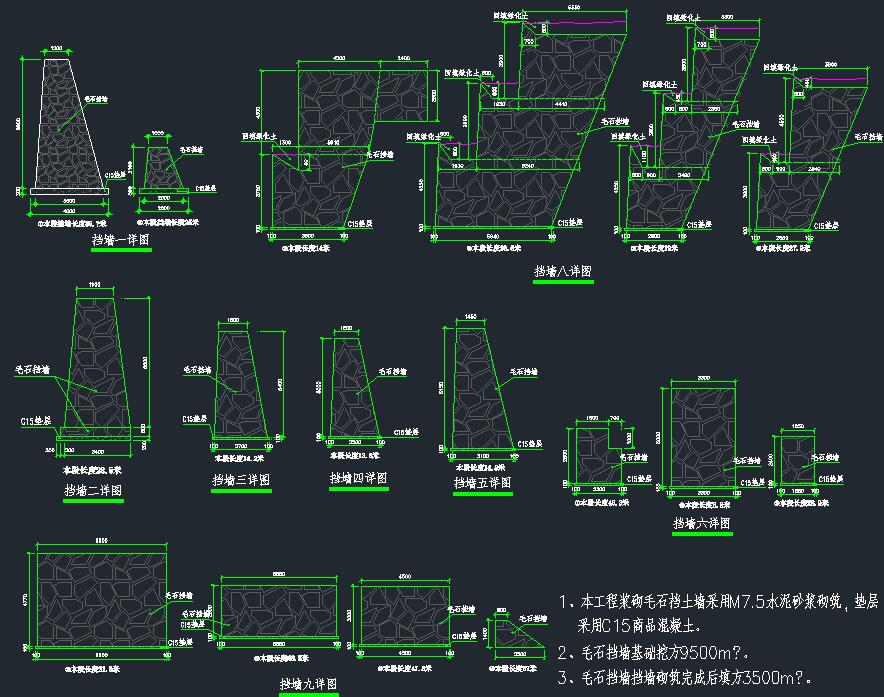

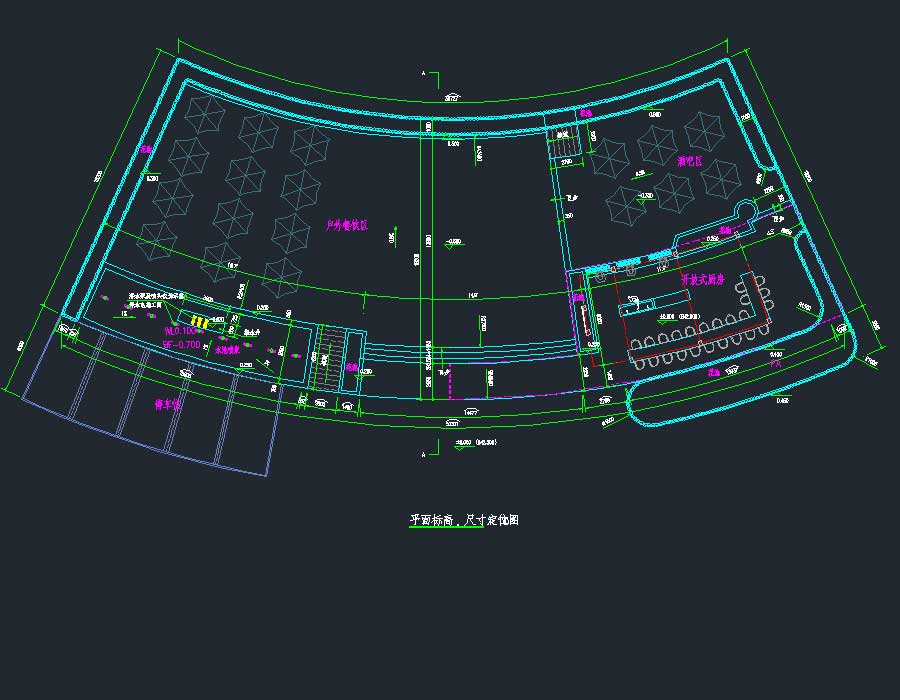

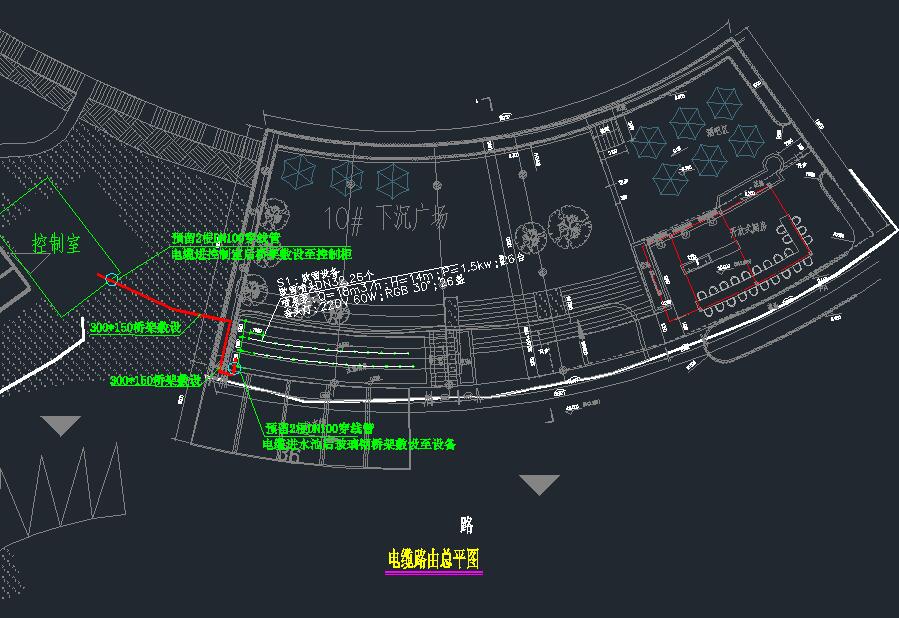

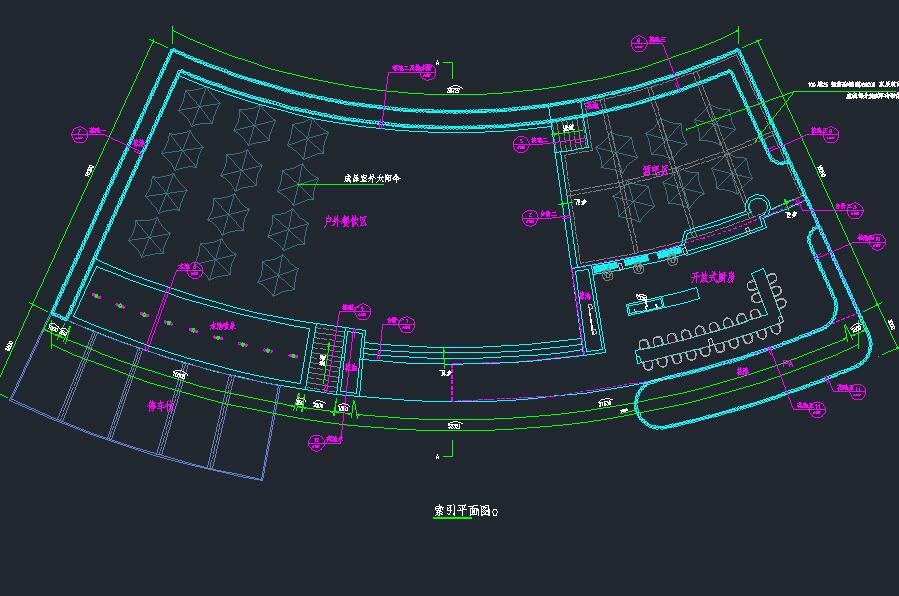

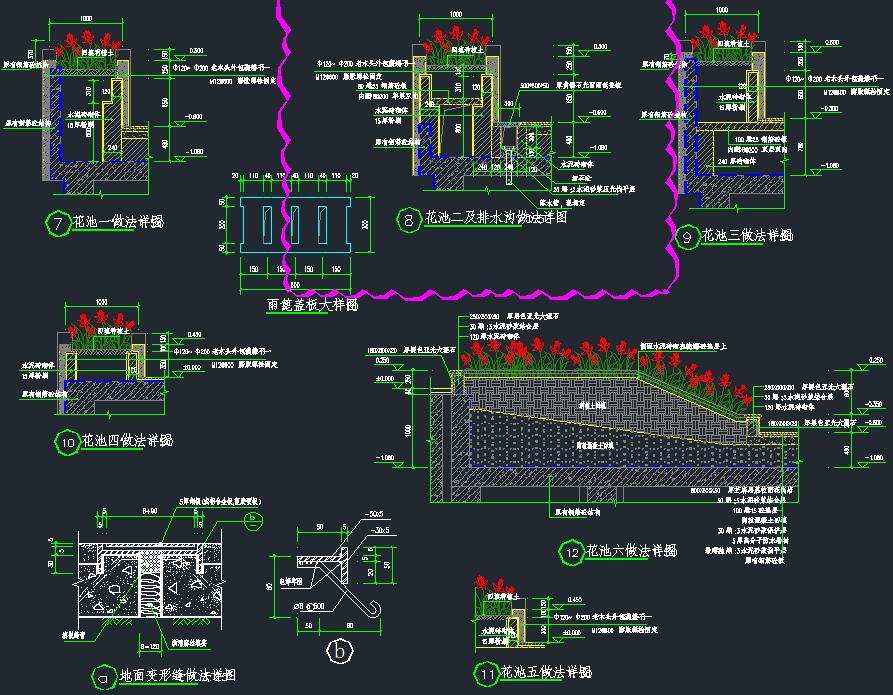

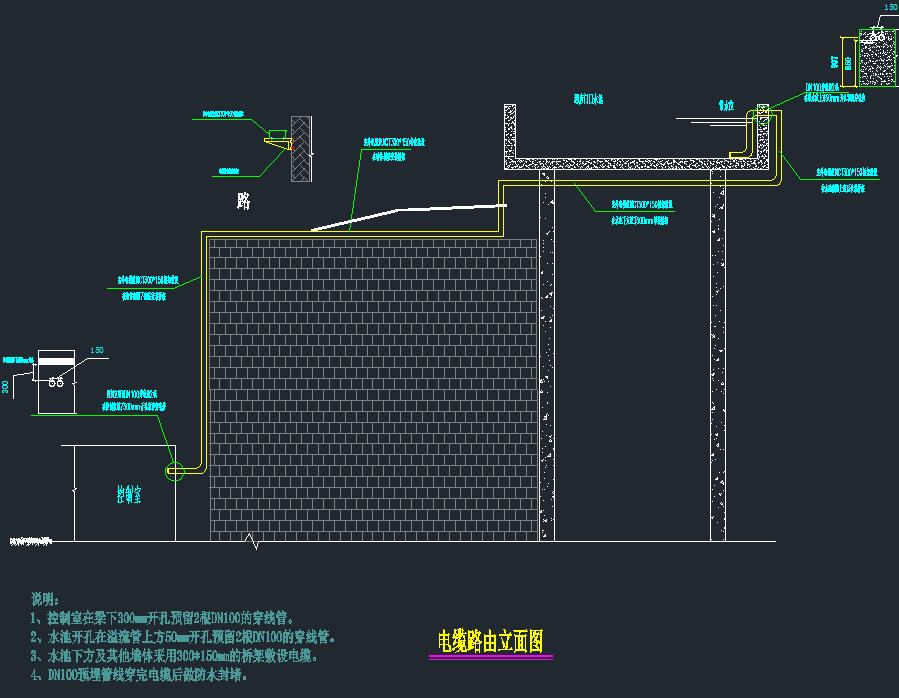

说明:某旅游开发区后勤中心—4#,7#,8#,9#室外附属及10#下沉广场附属园林建筑施工图,其中,4#,7#,8#,9#室外附属施工图含道路及排水平面图、毛石挡墙详图、节点详图、排水管及井做法详图。下沉广场附属园景观面积约810平方米,图纸内容含设计总说明、平面标高,尺寸定位图、索引平面图、铺装材料平面图、大样图、开放式厨房平面图、屋面方管梁平面布置图、立面图、钢柱平面布置图、钢构件连接大样图、屋面钢梁平面布置图、电缆路由总平面图及立面图、控制室水处理布置图、水型平面图、预埋件图、设备提资示意图、喷泉池水处理原理图、喷泉池水循环图。
建筑面积:810㎡设计风格:图纸深度:施工项目地址:贵州省设计时间:2019
