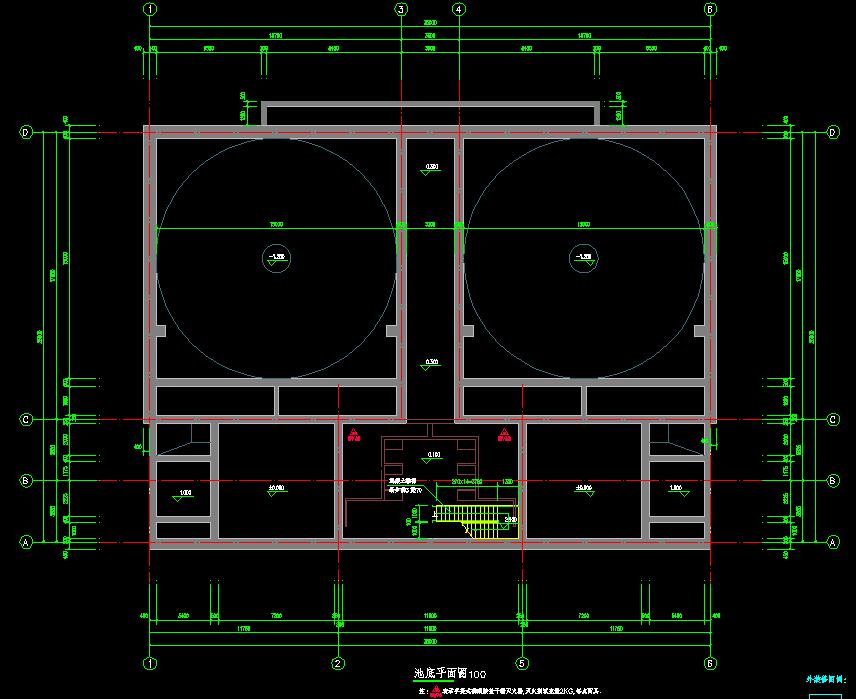

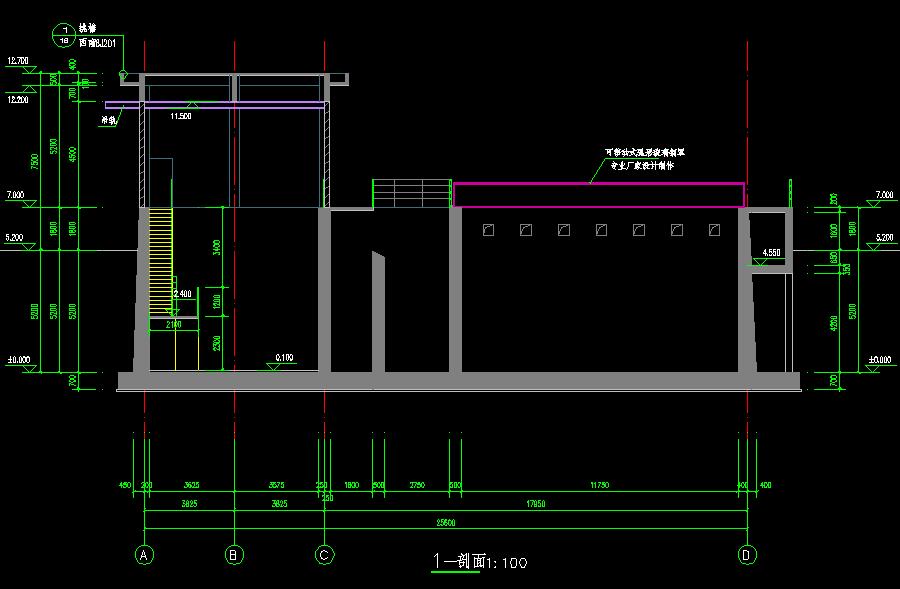

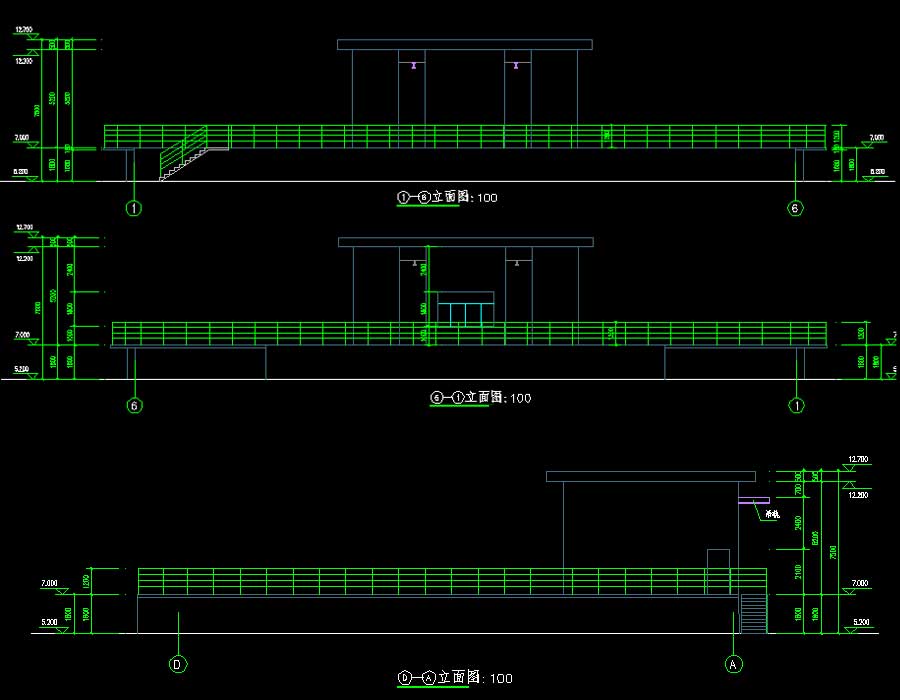

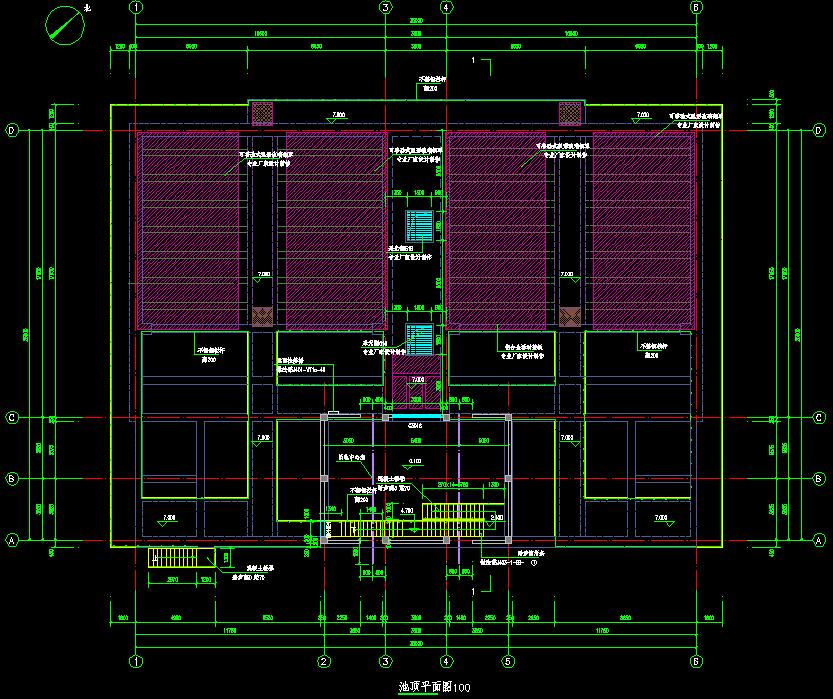

说明:某污水处理厂更新改造工程—高效沉淀池建筑、结构施工图,高效沉淀池的建筑面积95.8平方米,地上1层,建筑高度7.7米,抗震设防烈度为6度。主体结构形式为钢筋混凝土框架结构。图纸内容含厂区建筑总说明、厂区建筑总平面图及高效沉淀池建筑平立剖面图和排桩式锚杆挡墙(结构说明、排桩式锚杆挡墙平面布置图及剖面图、纵断面布置图及泄水孔立面图、锚索大样图、排桩式锚杆挡墙立面示意图、钻孔灌注桩设计说明、钻孔灌注桩桩身配筋图、管道保护支墩结构图)、高效沉淀池(结构施工说明、基础锚杆平面布置图、基础锚杆结构图、结构平面布置图、高效沉淀池剖面结构图、包管大样图、底板平面,剖面配筋图、池壁平面,剖面配筋图、渠道配筋图、池顶配筋图、总集水渠配筋图、深梁配筋图、高效沉淀池支架,集水槽结构图、高效沉淀池孔洞配筋加强图、高效沉淀上部结构图及楼梯结构图)和高效沉淀池二次设计结构图、排渣井结构图、孔洞加强配筋图和加药间聚合硫酸铁溶液投加池结构图。
