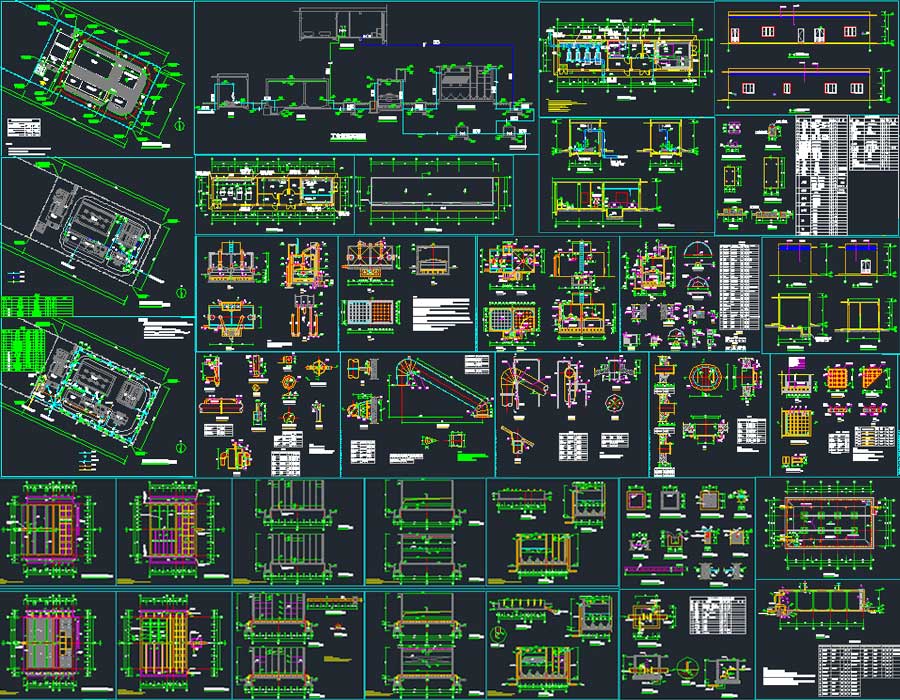

说明:小型水厂水处理施工图,该工程总供水量为0.5万m3/d,重力式无阀滤池净水处理工艺。水库水经原水输水管线输送至厂区进水井,经网格絮凝斜管沉淀池絮凝沉淀后,至重力式无阀滤池,经过滤后至清水池消毒,再经送水泵加压提升配送至工业园区。 图纸内容包括:厂区总平面设计(厂区工艺总说明、总平面布置图,工艺管线布置图、给排水管线布置图、工艺流程高程图);絮凝反应沉淀池(各平面剖面、各节点大样,各预埋件大样,进水阀门大样,及主要设备、材料表);重力式无阀滤池(各平面剖面,各工艺管件安装详图,各预埋件安装详图,孔板及孔板网制作安装图及主要材料表);清水池(平立剖,各管线安装详图,及材料表);水泵房加药间(各平面剖面、门窗表、大样、主要设备及材料表)等。 (无结构图)
