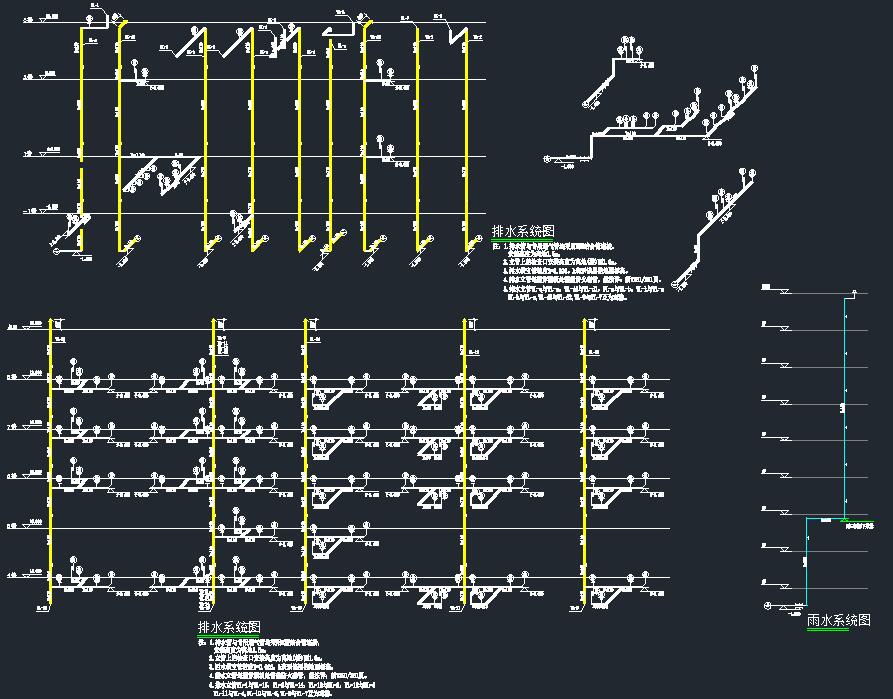

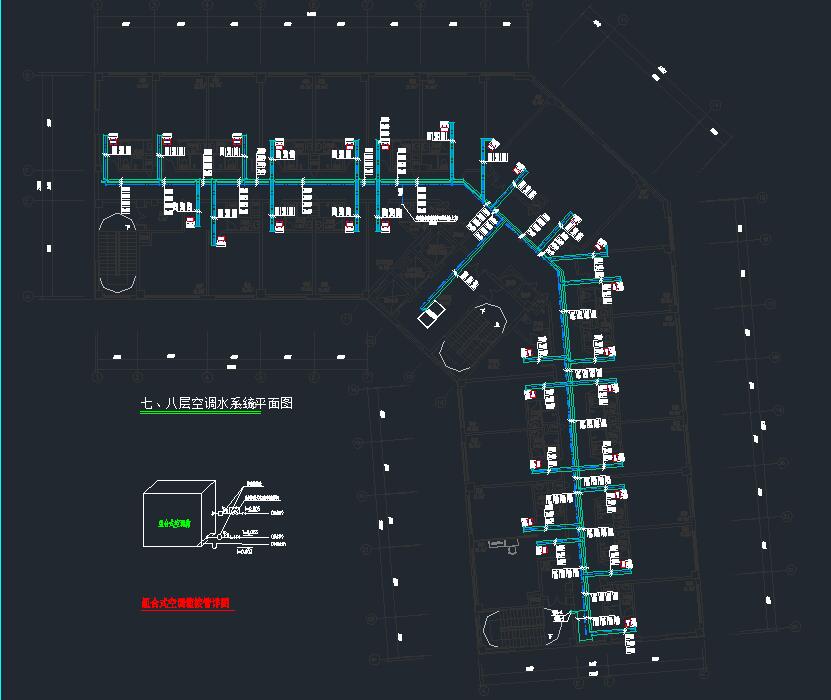

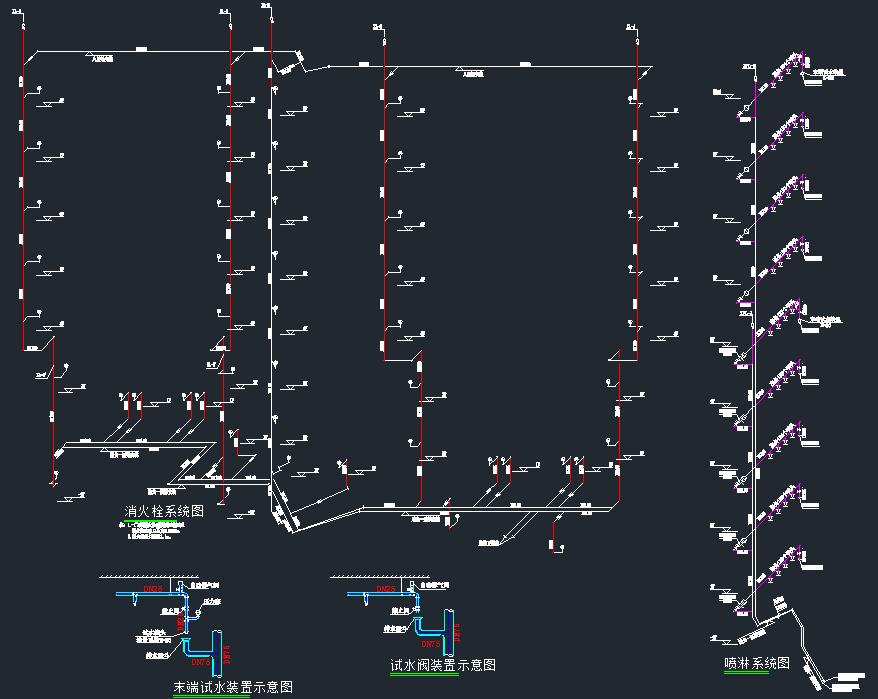

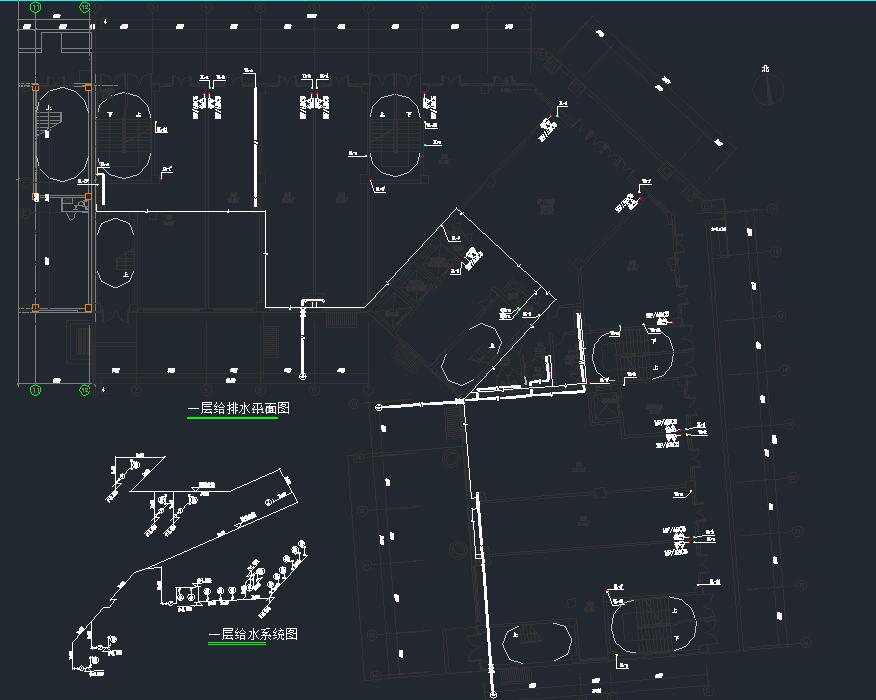

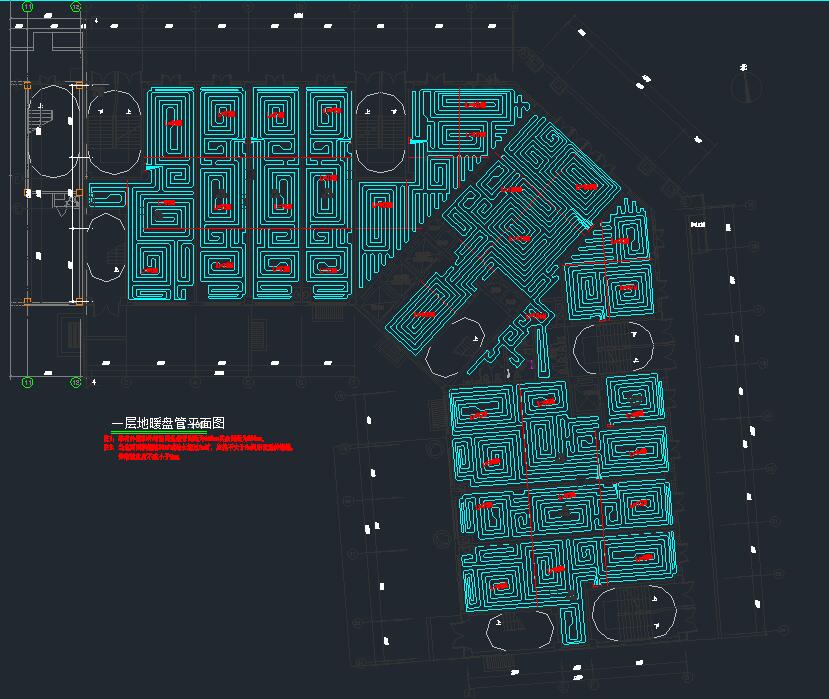

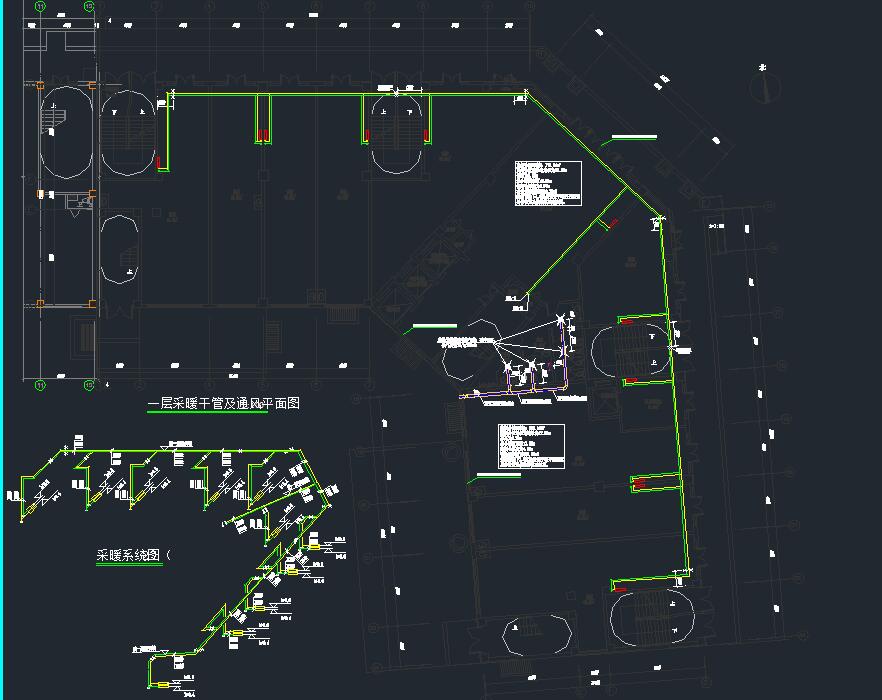

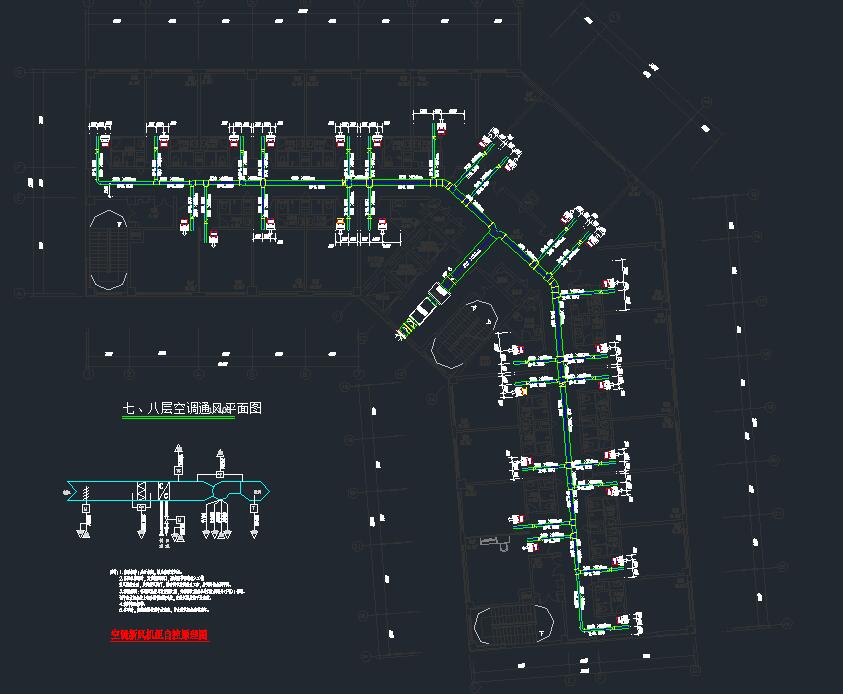

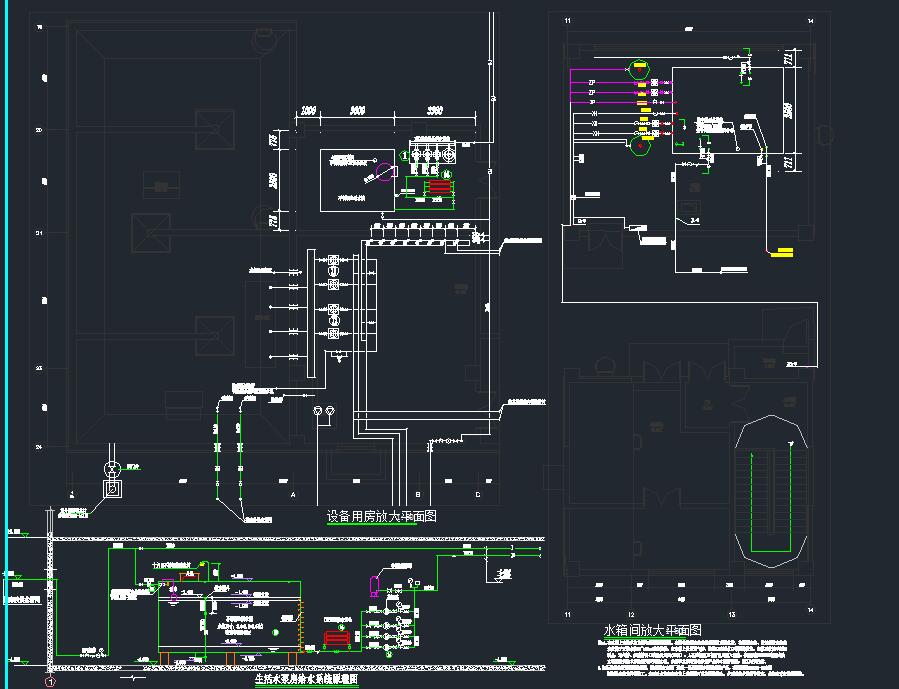

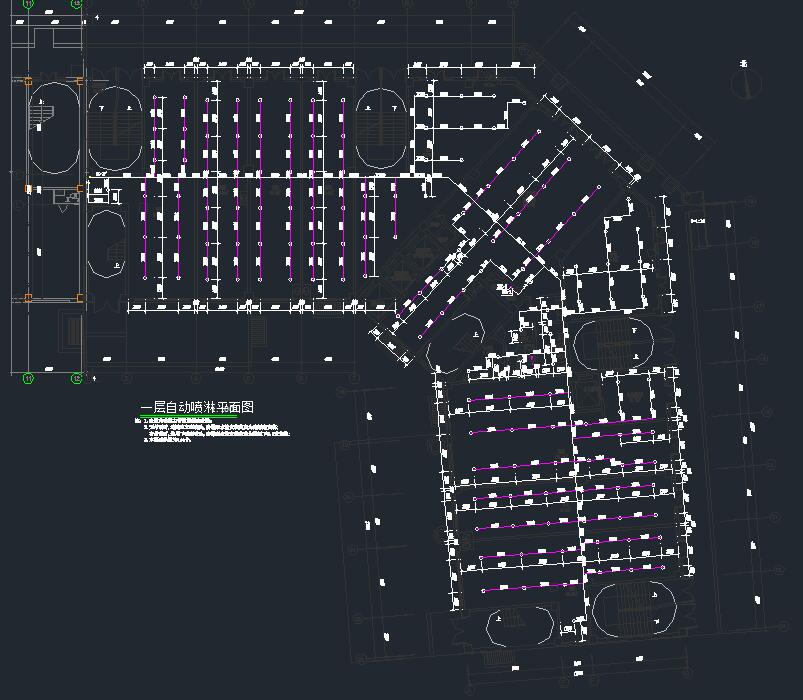

说明:某8层酒店给排水、暖通施工图,其建筑面积为11902.65平方米,建筑高度为35.3m,地上八层,地下一层。地下层为商铺,一层门面房,二,三四层为商铺,四至八层为宾馆。图纸内容含给排水施工图说明、给排水绿色建筑专篇、抗震设计说明、给排水平面图、给排水系统图、自动喷淋平面图、生活水泵房给水系统原理图、水箱间放大平面图、卫生间大样图、消火栓系统图、喷淋系统图、末端试水装置示意图、试水阀装置示意图、雨水系统图和采暖/通风设计总说明、抗震设计说明、暖通绿色建筑设计专篇、暖通消防设计专篇、水管抗震支吊架安装示意图、采暖干管及通风平面图、采暖系统图、采暖管道及防排烟平面图、前室加压送风系统示意图、屋面设备布置图、排烟系统图、地暖盘管平面图、暖通空调工程设计与施工说明、空调通风平面图、空调水系统平面图、风管交叉时做法、风盘接管详图、空调新风机组自控原理图、组合式空调箱接管详图等。
建筑面积:11902.65㎡地上层数:8层建筑高度:35.3m地下层数:1层高度类别:中高层图纸深度:施工项目地址:新疆设计时间:2020建筑风格:效果图:无
