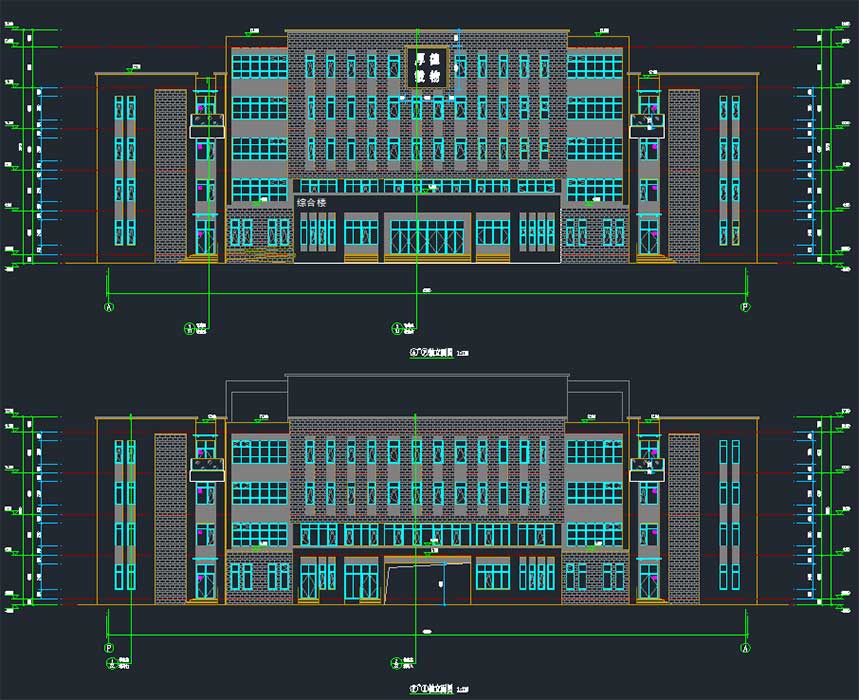

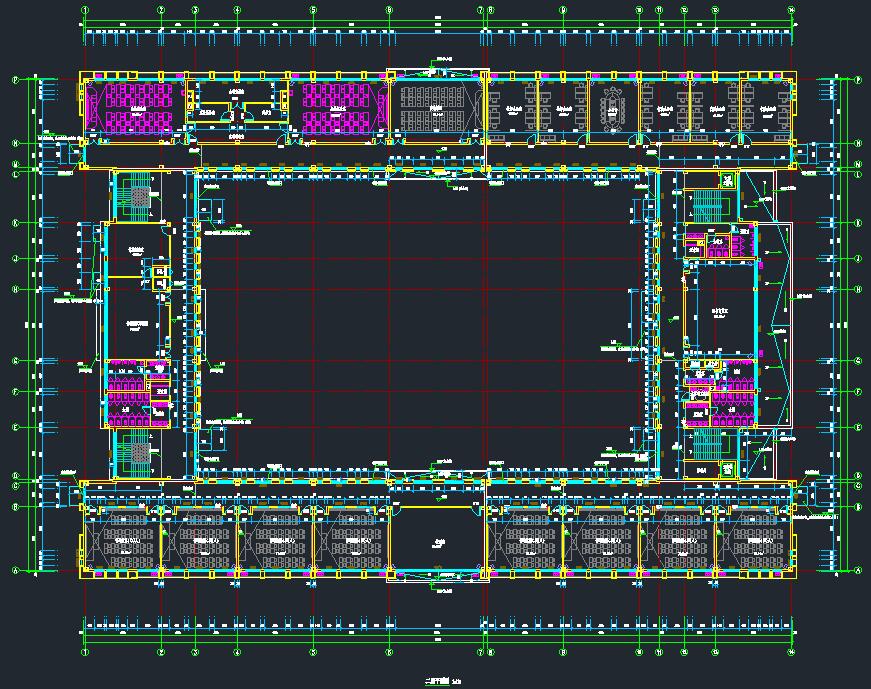

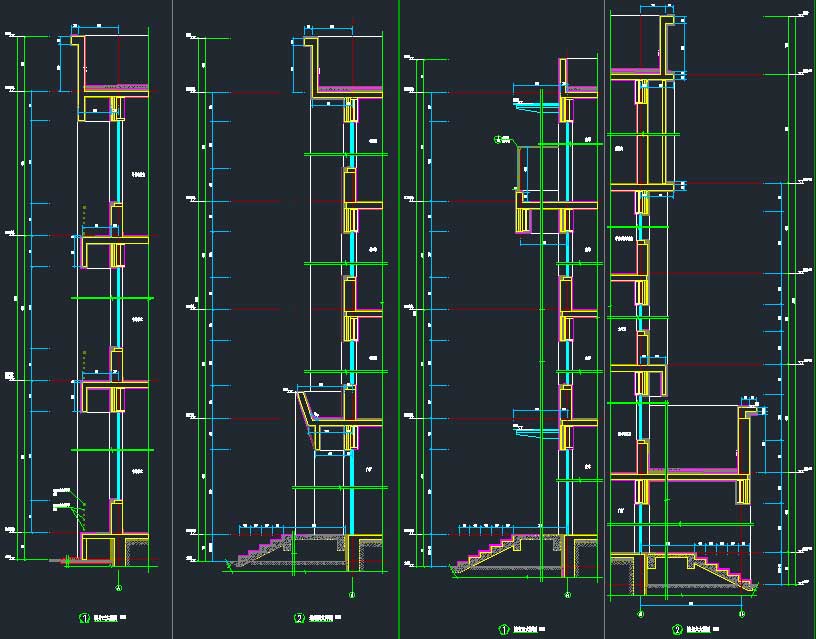

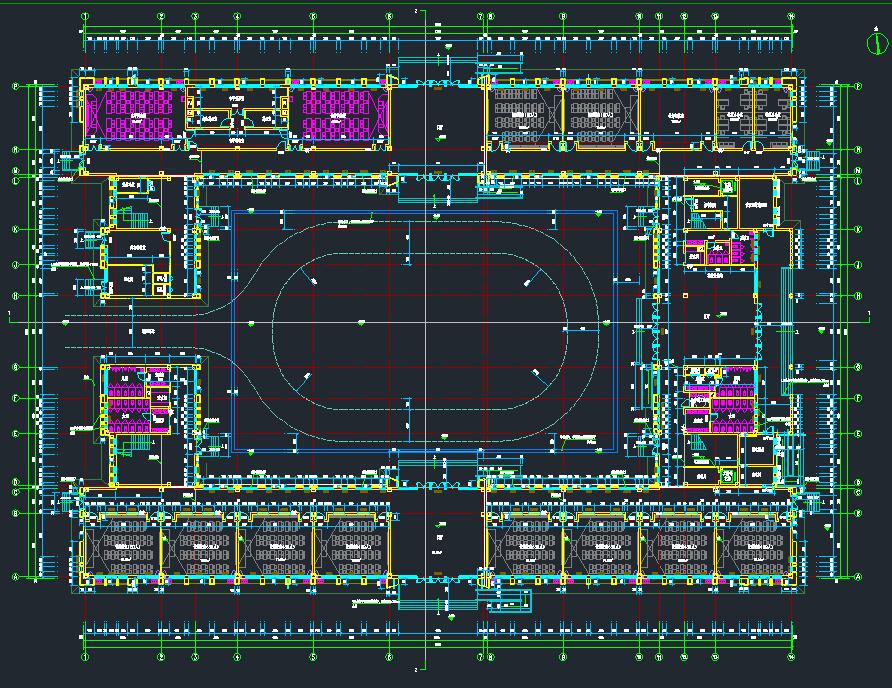

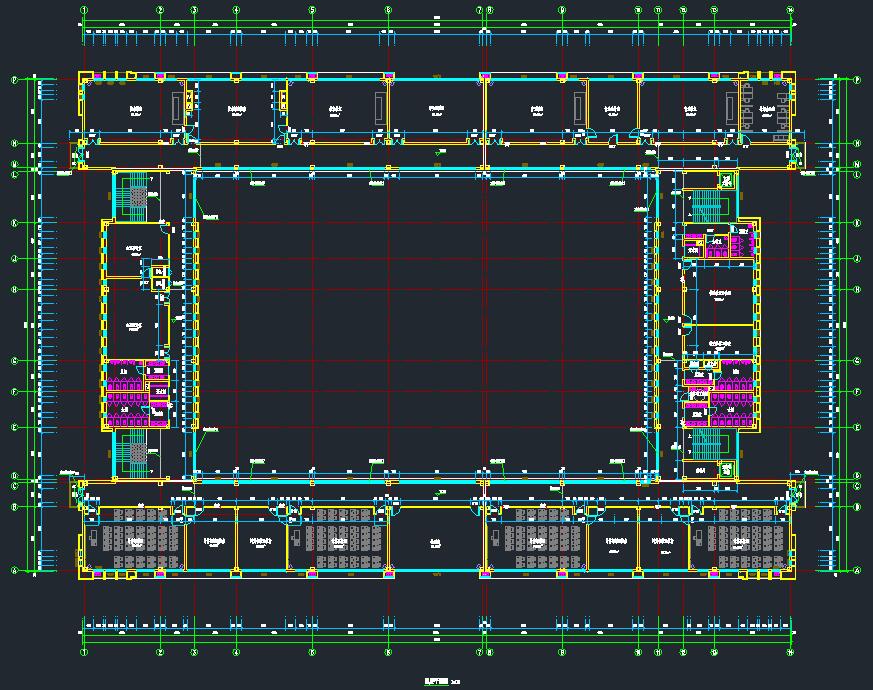

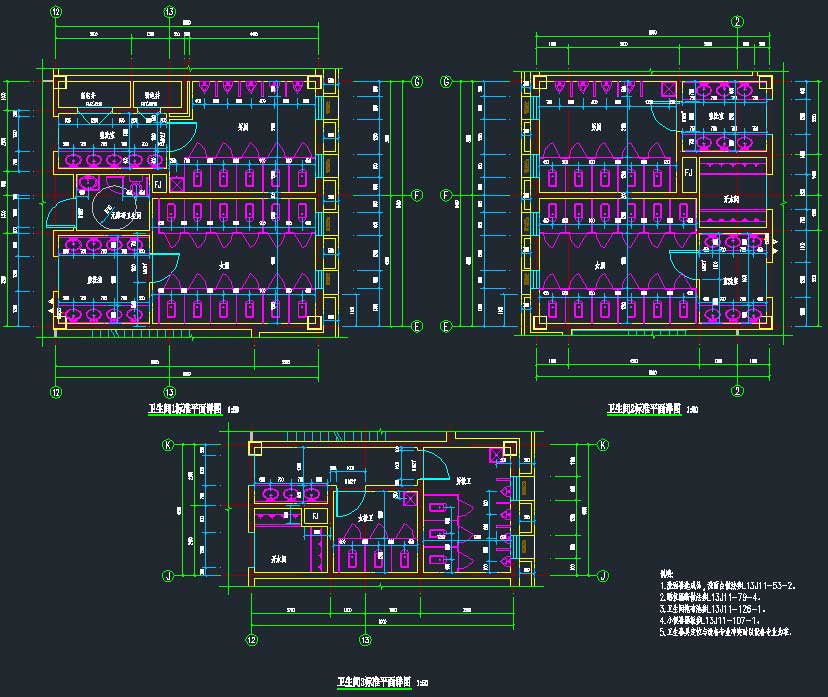

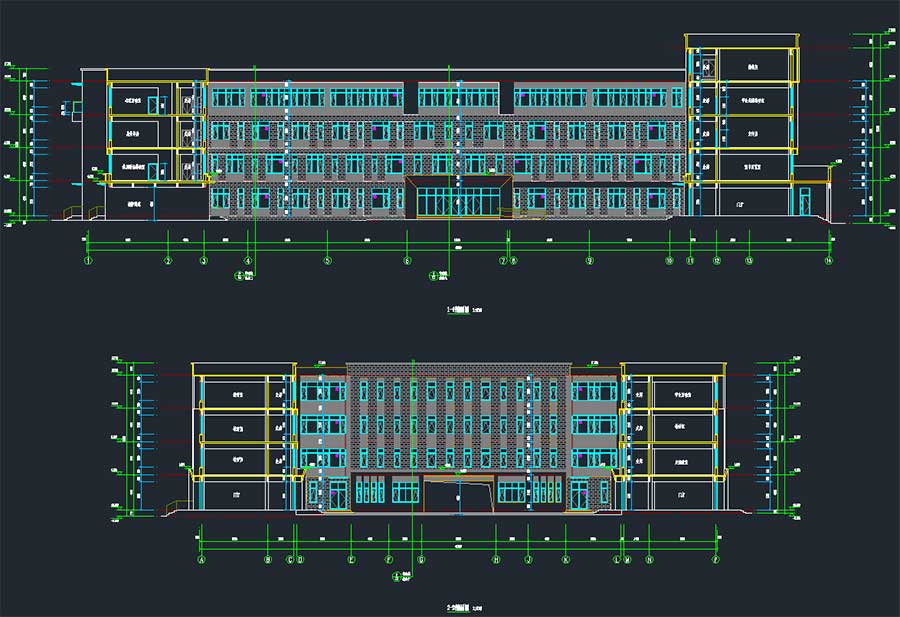

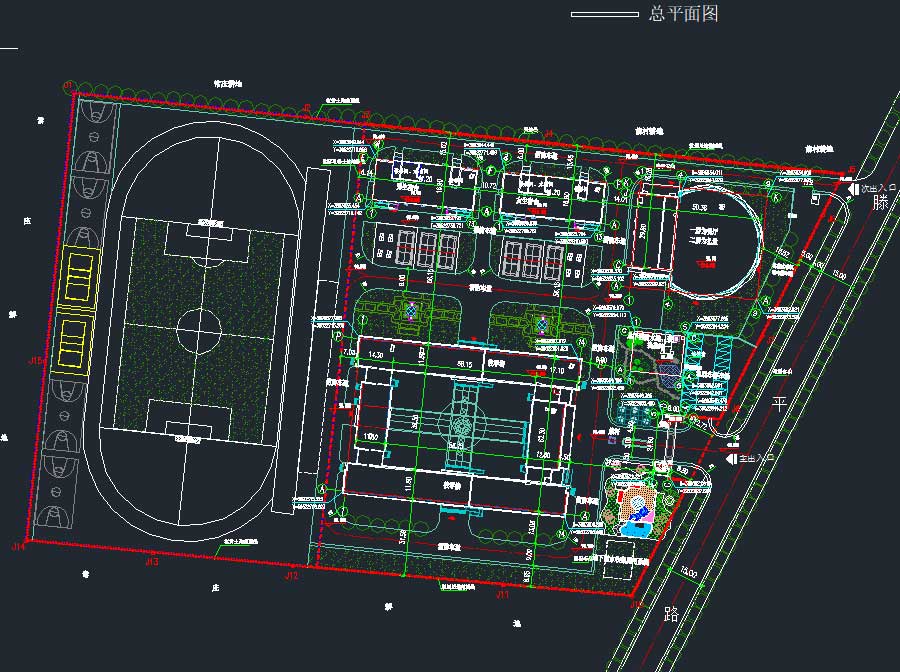

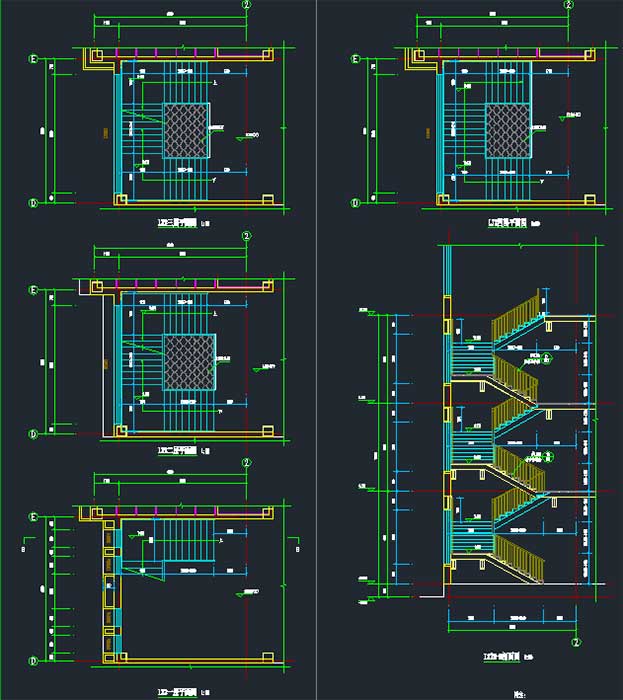

说明：某中学迁建项目——教学楼、食堂、男，女生宿舍、地下水防水池泵房、大门建筑、结构、给排水、电气、暖通施工图。其中，教学楼的建筑面积为12369平方米，建筑高度21.15米，地上5层，结构形式为钢框架，抗震设防列度为7度。教学楼主要为高中生使用，功能含普通教室、科学教室、实验室、美术教室、舞蹈教室、计算机教室、史地教室等教学用房、办公室、会议室、学生活动室、图书阅览室及配套设备、电气用房。食堂的建筑面积为3456.62平方米，建筑高度10.65米，局部8.55米，地上2层，结构形式为钢框架，抗震设防列度为7度。食堂的一层为学习餐厅、厨房等，二层为教师餐厅、临时接待室、设备控制室、多功能厅及办公。男、女生宿舍的建筑面积为2855.33平方米，建筑高度15.35米，地上4层，结构形式为钢框架，抗震设防列度为7度。男生宿舍的地上一层为学生宿舍、管理室、卫生间等房间，二~四层为学生宿舍、卫生间等房间。地下水防水池泵房的建筑面积为356.41平方米。功能为消防泵房、消防水池及换热站。大门的建筑面积为70.02平方米，建筑高度为3.95米。图纸内容包含总平面图、建筑说明、防火专篇、建筑做法说明、节能专篇、绿色建筑专篇、各层平面图、立剖面图、楼梯详图、墙身大样、卫生间，普通教室标准平面详图、门窗表及详图（节能设计报告书）和结构总说明、基础平面布置图、柱平法施工图、钢筋桁架板节点详图、梁，板平法施工图、节点大样图、焊缝详图、墙身，节点大样图、楼梯详图（计算书）和综合管线总平面图及大样图、给排水说明、绿色建筑设计专篇、给排水平面图、喷淋平面图、给排水系统图、消火栓及喷淋系统图、卫生间给排水大样图和电气说明、低压配电干线系统图、配电箱系统图、弱电系统图、火灾报警消防联动系统图、电气大样图、照明及插座平面图、弱电及消防平面图、防雷及接地平面图、应急照明平面图和暖通总说明、绿色建筑专篇、采暖平面图、通风及排烟平面图、采暖系统图及大样图等。
