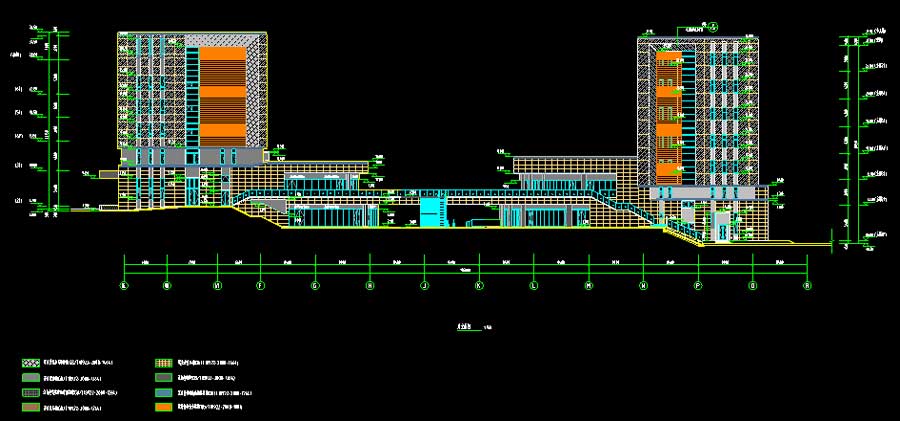

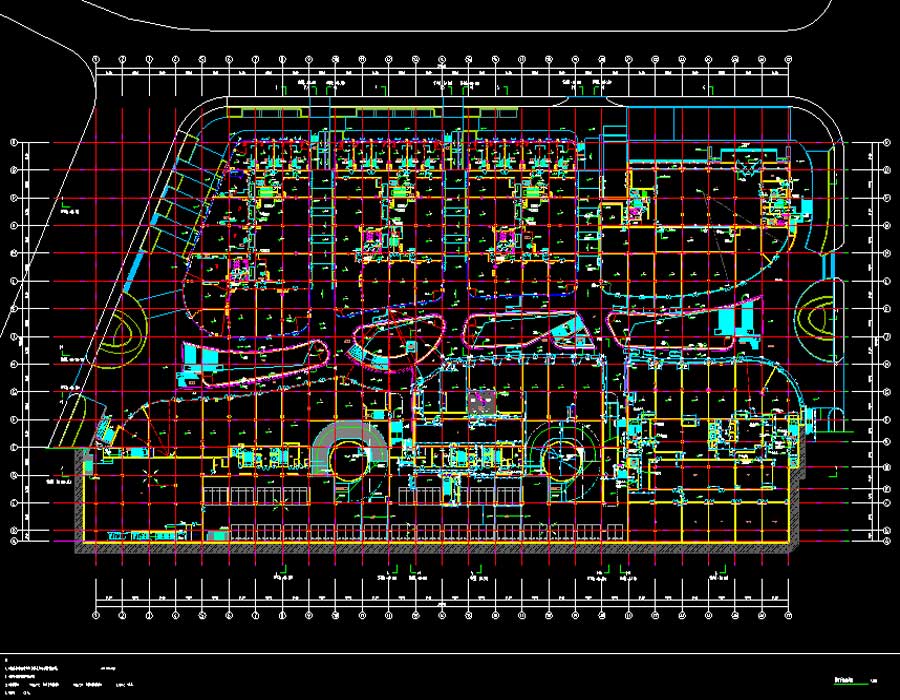

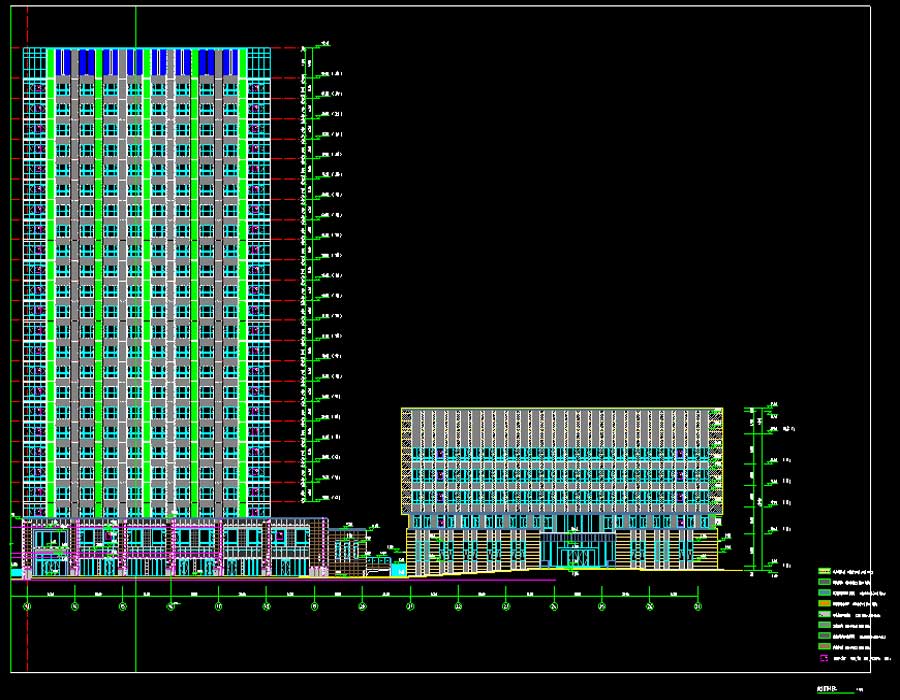

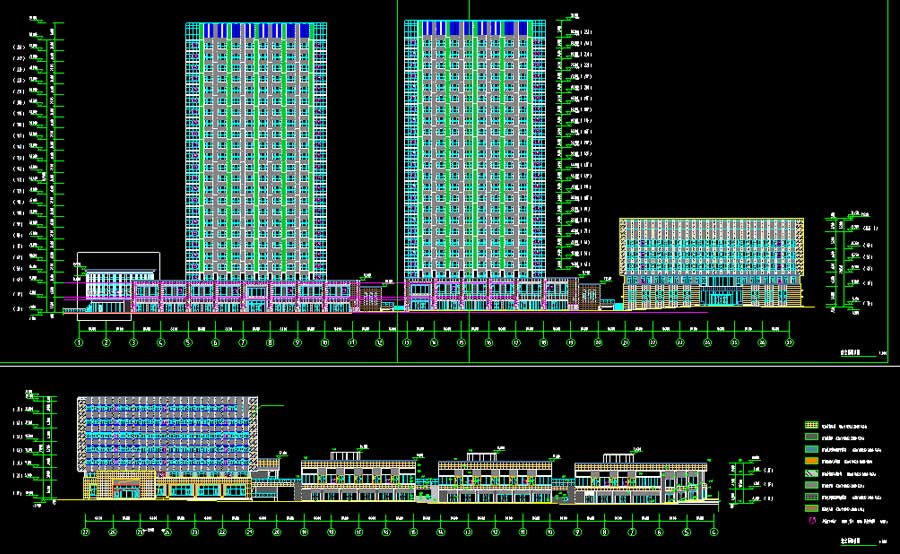

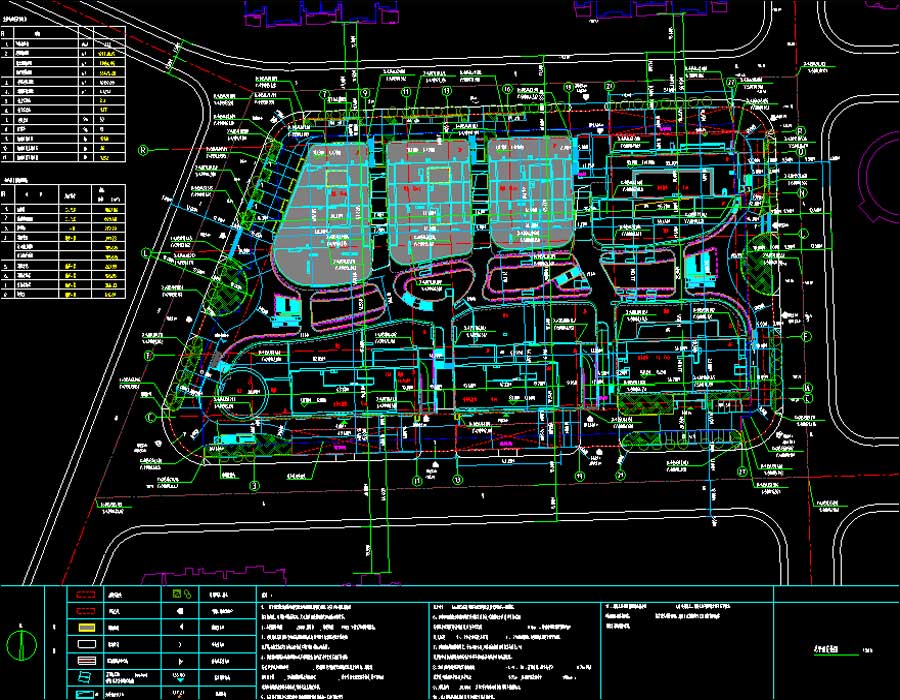

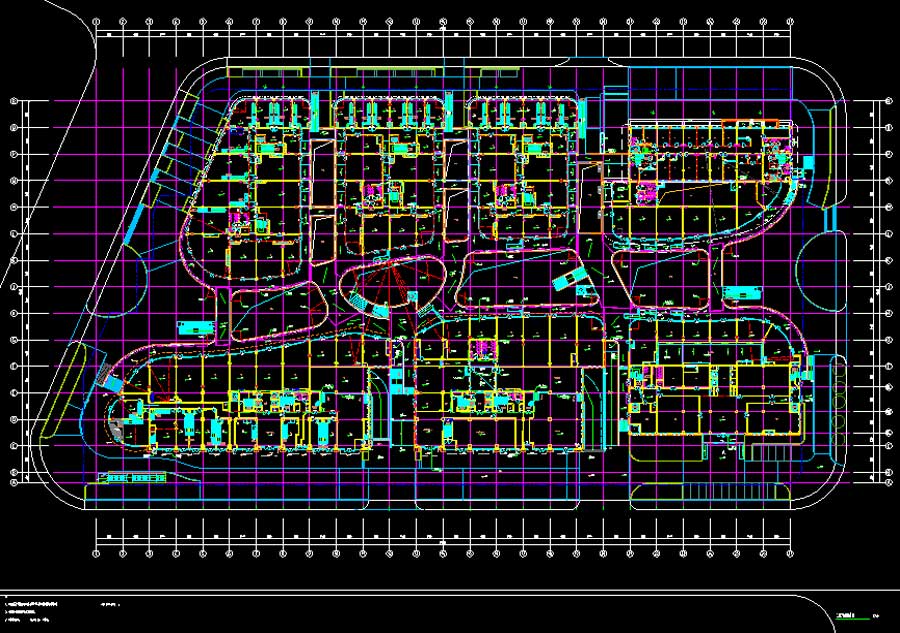

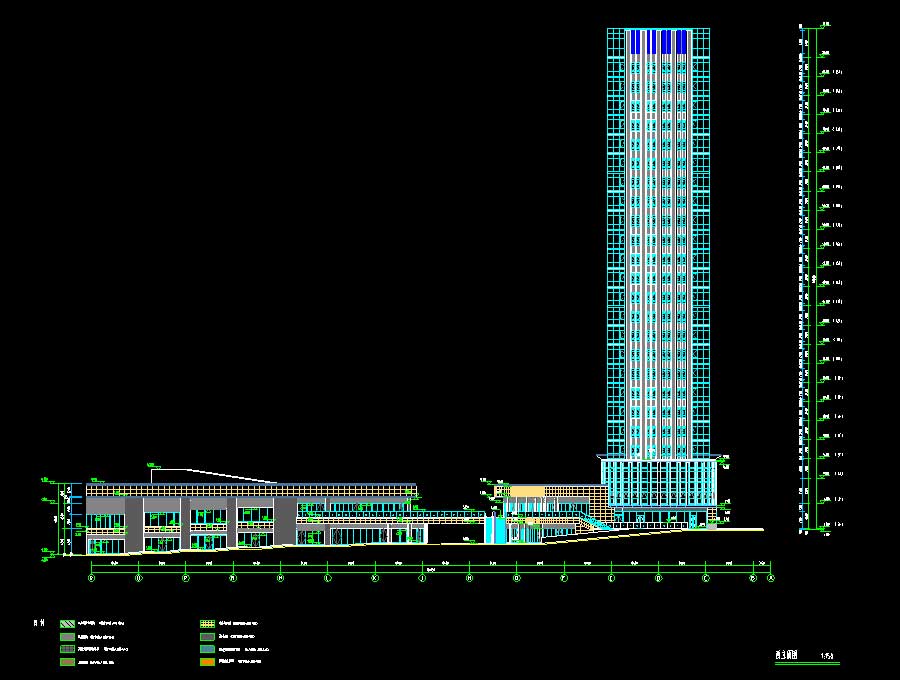

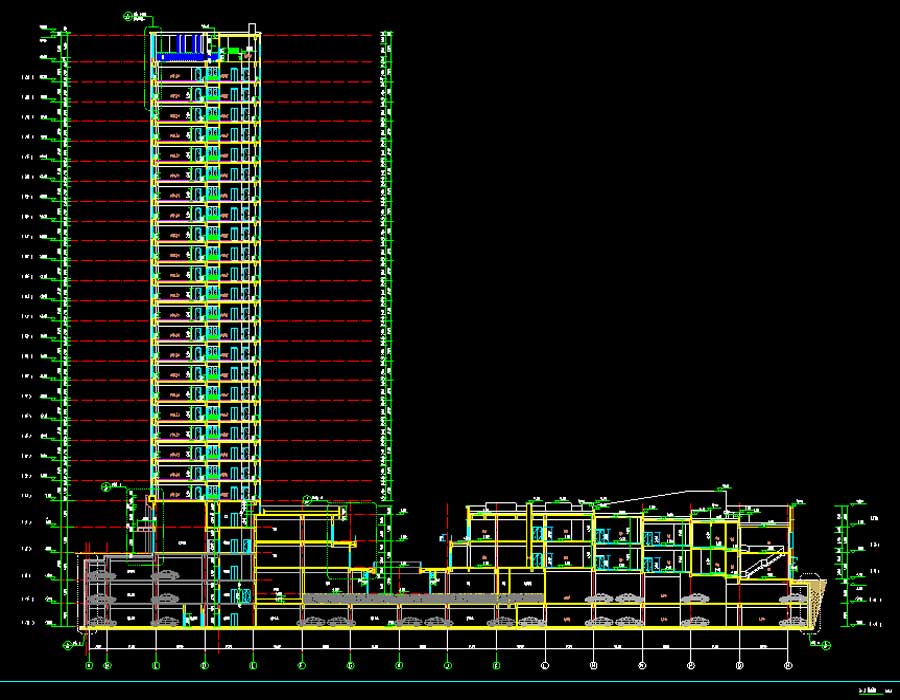

说明：该项目为某地办公综合体项目建筑、结构、给排水、电气、采暖通风施工图，建筑布局由南侧公寓式办公塔楼(5、6#)及东侧商务办公1塔楼(7#)、商务办公2(4#)塔楼及沿街商业体块组成。其中南侧公寓式办公塔楼地上各有24层(入口层2层计算)，东侧两个塔楼，商务办公1地上5层(入口层2层计算)，商务办公2地上为7层。地下共有2层。地上商业(1、2、3#)功能为商业，商务办公1、2主要功能为办公、会议及其配套用房等，裙房为商业。公寓式办公(5#)主要功能为办公，底层裙房为商业。公寓式办公(6#)主要功能为办公，底层裙房北侧功能为商业，南侧为配套行政等用房。建筑高度:商业(1、2、3#)建筑高度9.40米，商务办公2(4#)建筑高度30.45米，公寓式办公(56#)建筑高度84.20米，商务办公1(7#)建筑高度23.05米。地下总建筑面积55475.20平方米，地上总建筑面积71954.95平方米，总建筑面积127430.15平方米。图纸内容含：建筑：建筑说明，总平面图，平面图，立面图，剖面图，楼梯大样、门窗、卫生间大样图，墙身详图，门窗大样，卫生间大样图，下沉广场扶梯大样；结构：结构说明，楼梯大样图，梁平法施工图，板配筋图，柱平法施工图，基础平面布置图，连廊施工图；给排水：给排水说明，给排水消火栓平面图，自动喷淋平面图，消火栓、给水、热水、中水系统图，自动喷淋干管系统图，公共卫生间给排水大样图，给排水系统图；电气：电气说明，竖向干线系统图，配电箱系统图，消防设备电源监控系统图，漏电火灾报警系统图，消防泵房配电系统图，强电、弱电、消防及接地平面图；暖通：暖通说明，供暖系统图，地板辐射采暖户内连接流程图，供暖平面图，空调冷媒管线平面图，空调通风平面图，分配器大样图等等。
