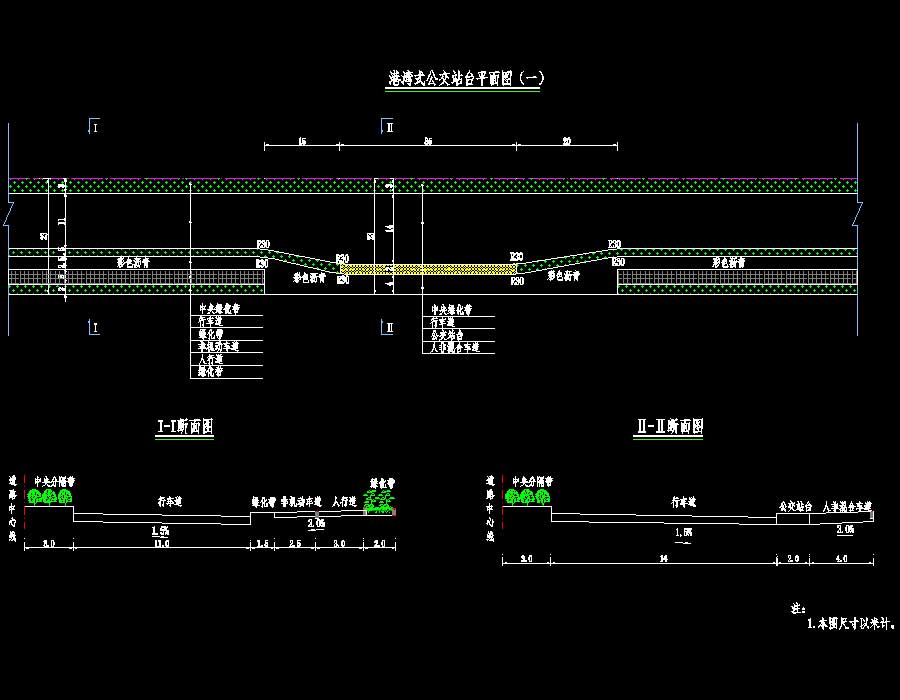

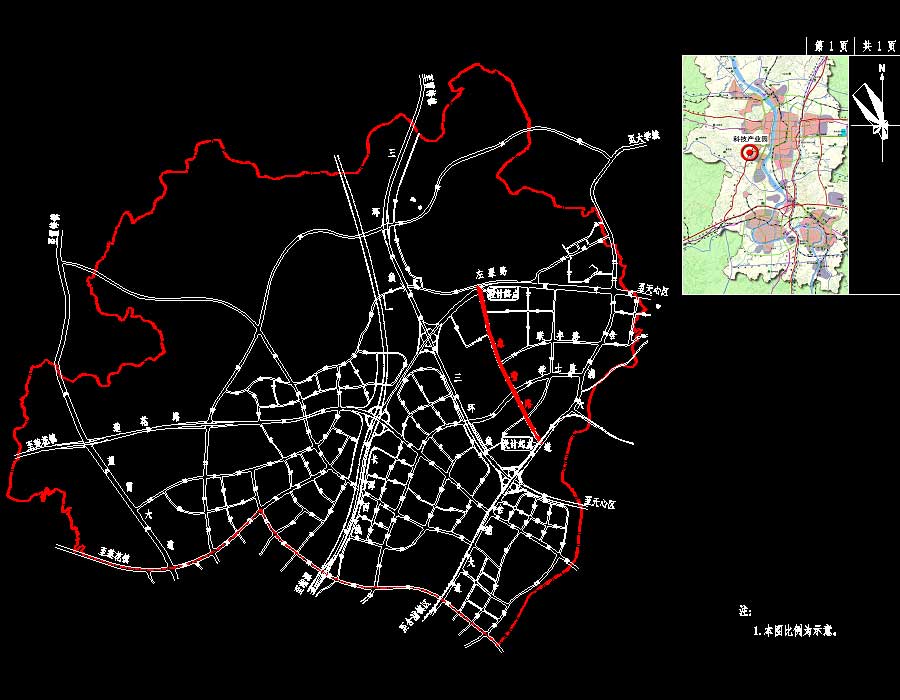

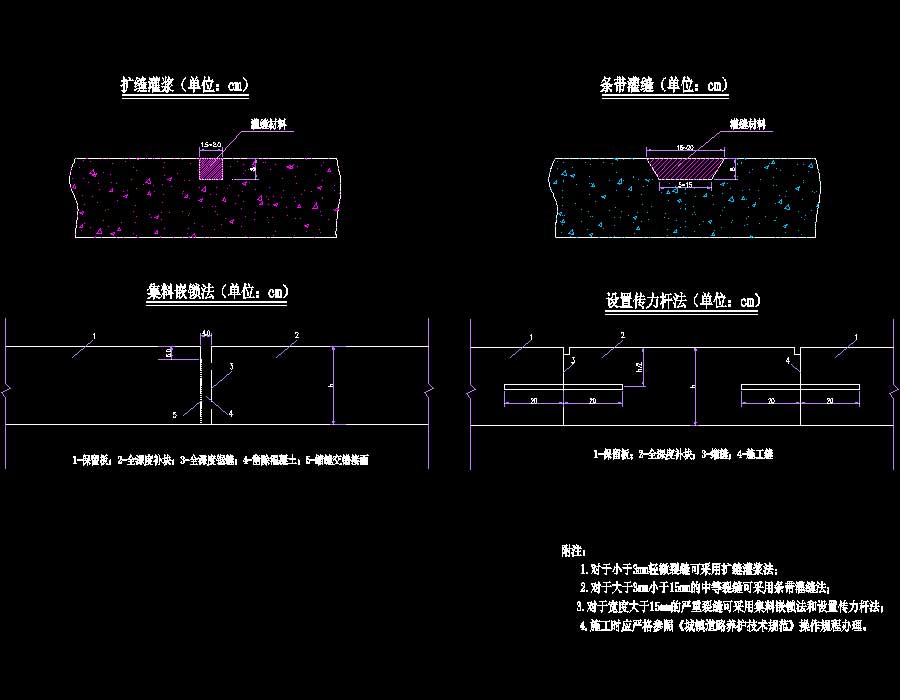

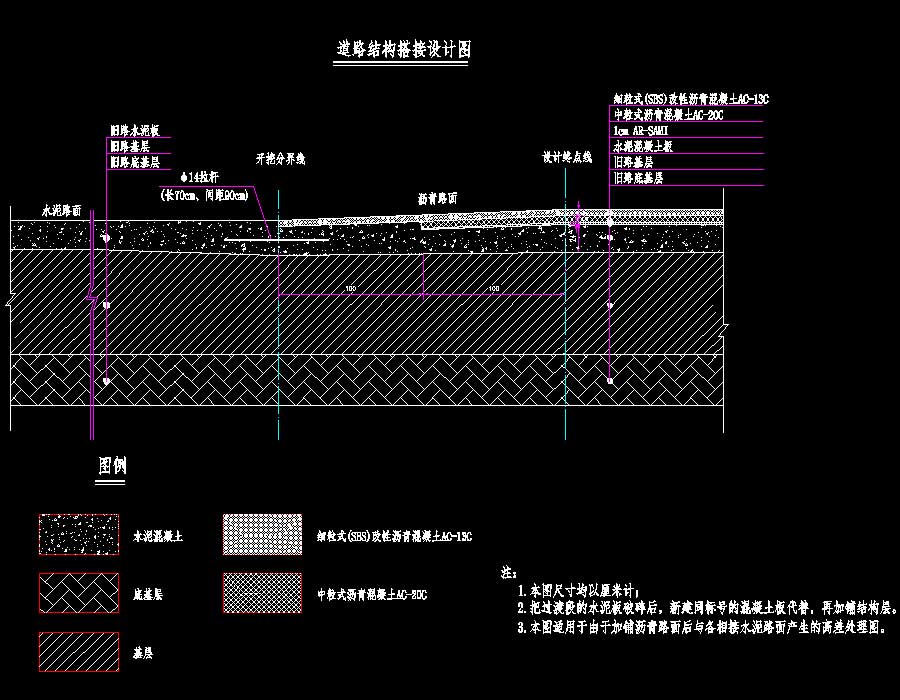

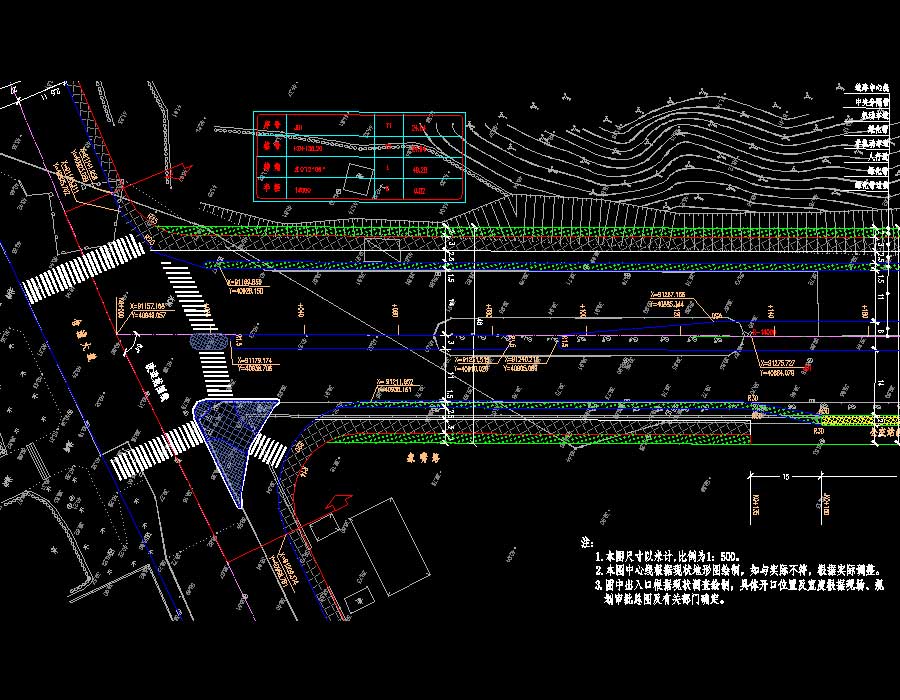

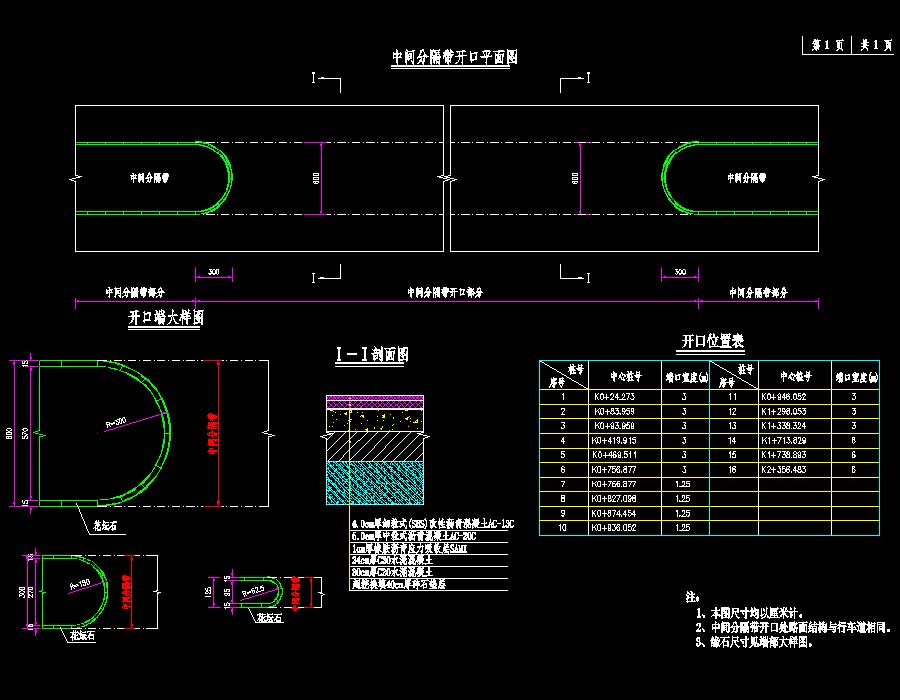

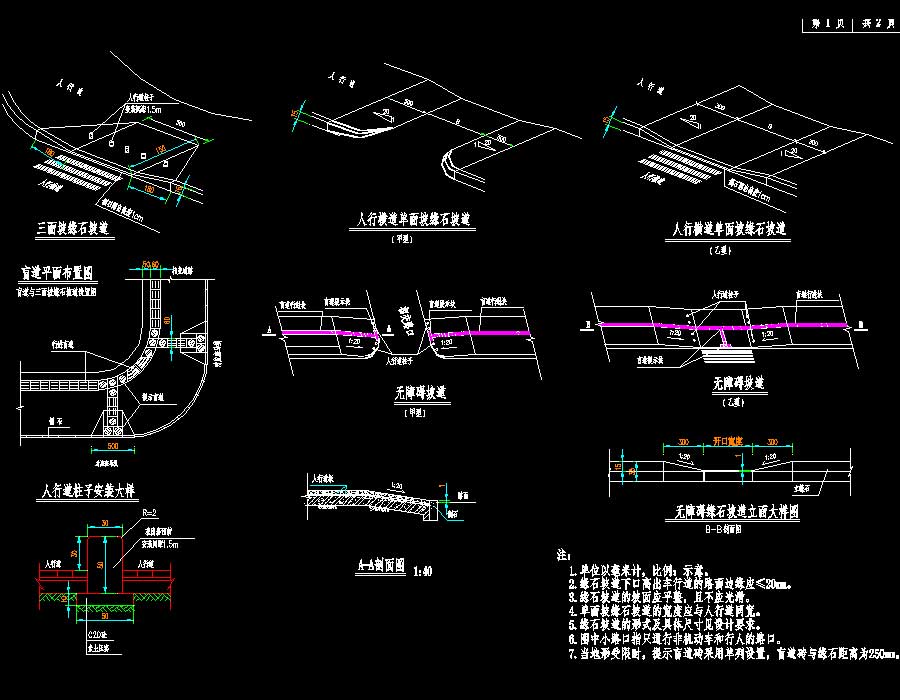

说明：本项目为某科技产业园象嘴路（含浦大道～左栗路）改造工程，道路等级为城市主干路，双向六车道，设计速度50km/h，规划红线宽度46m，道路设计长度2504.57m，施工范围为K0 000-K2 356.5，长度为2356.5m，本次设计内容主要为道路、交通、排水、绿化工程，图纸内容包含：道路施工图设计说明书，项目地理位置图，项目路网规划图，道路定线关系图，道路平面设计图，路线逐桩坐标表，直线、曲线及转角表，路线纵断面设计图，纵坡、竖曲线表，道路标准横断面设计图，旧路路面病害调查平面图，旧路病害处理设计图，路面结构设计图，端部大样图，中间带设计图，中间分隔带开口设计图，道路结构搭接设计图，油毡贴缝平面布设图，交叉口大样图，交叉口竖向设计图，人行道行进盲道与提示盲道设置，盲道砖（248x248）类型规格及纹样详图，人行道缘石坡道平面形式，公交站台设计图，树池大样图，施工期间交通组织设计图，道路主要工程数量表；道路施工图设计说明书，交通工程平面设计图，主线标线设计图，指路标志杆件、牌面，杆标志基础，单立柱标志基础，机、非、人路权指示标志，人行横道灯杆件，信号灯杆件、附件、基础，信号灯控制柜，电子警察杆件、基础、工控柜、工控柜基础、感应线圈布线，附着式电视监控杆件，管线预埋，检查井电控井，交通主要工程数量表；绿化工程施工图设计说明书，象嘴路与学士路节点铺装平面图，象嘴路与联丰路节点铺装平面图，花池大样图，铺装大样图，小品详图，铺装工程数量表，绿化平面图及苗木表；排水设计说明书，现状排水平面图，排水工程量一览表，管线横断面设计图，雨水汇水图，污水服务面积图，排水改造设计图，排水检查井加强图，管道基础及沟槽回填大样图，井筒安全网示意图
