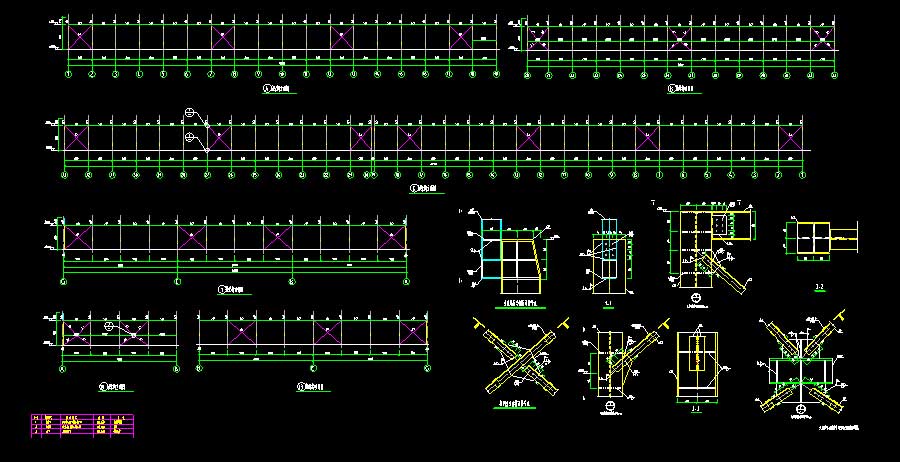

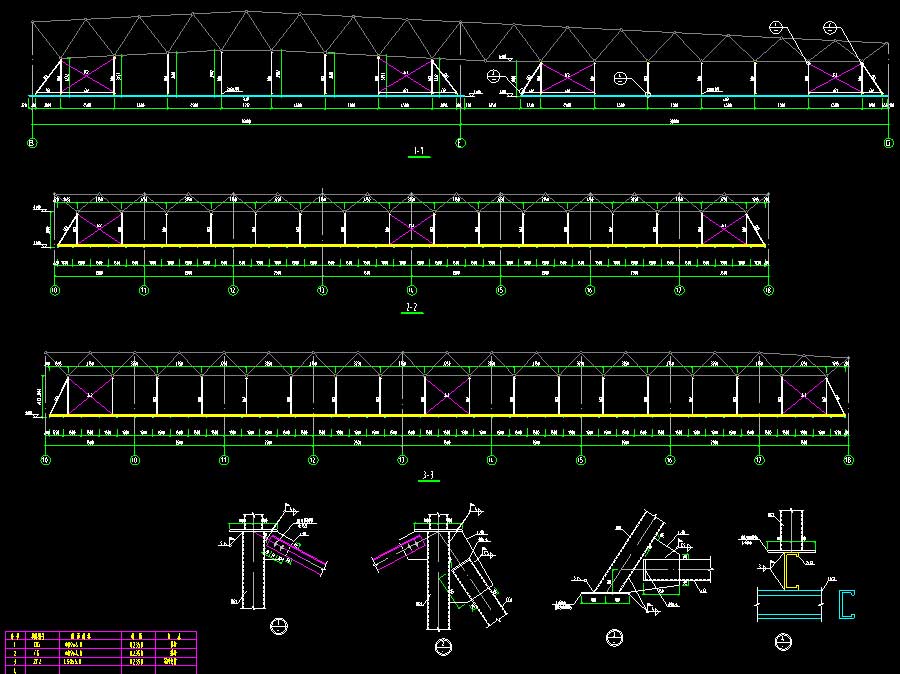

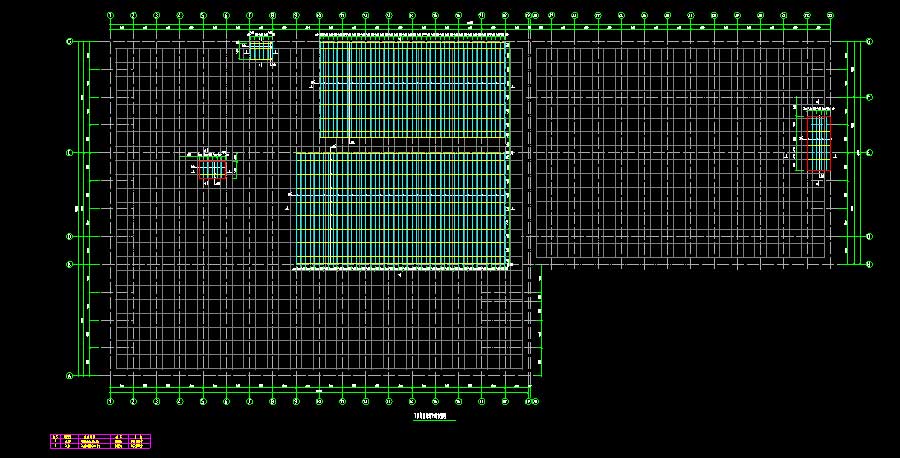

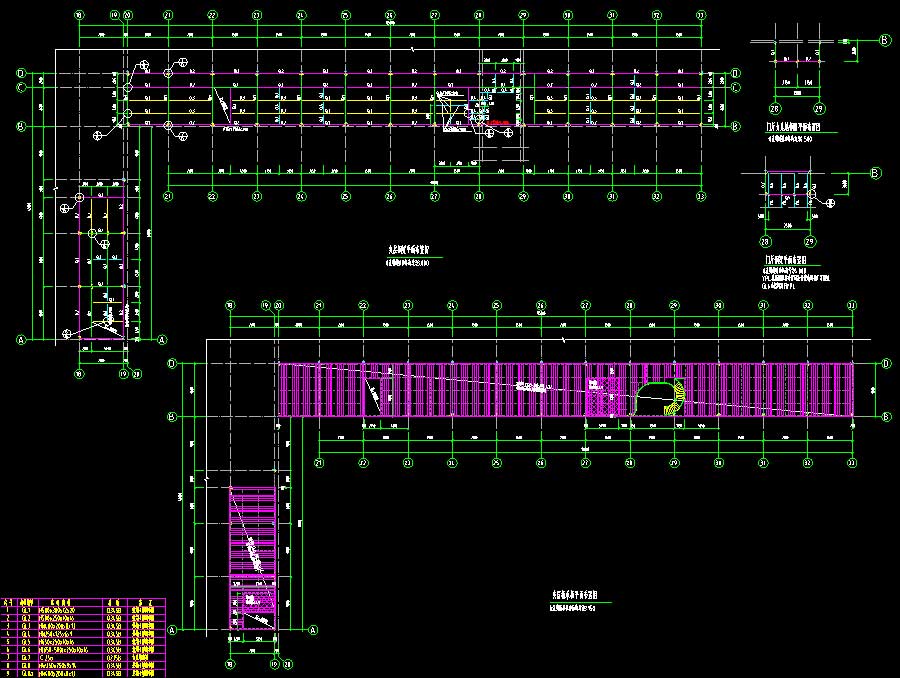

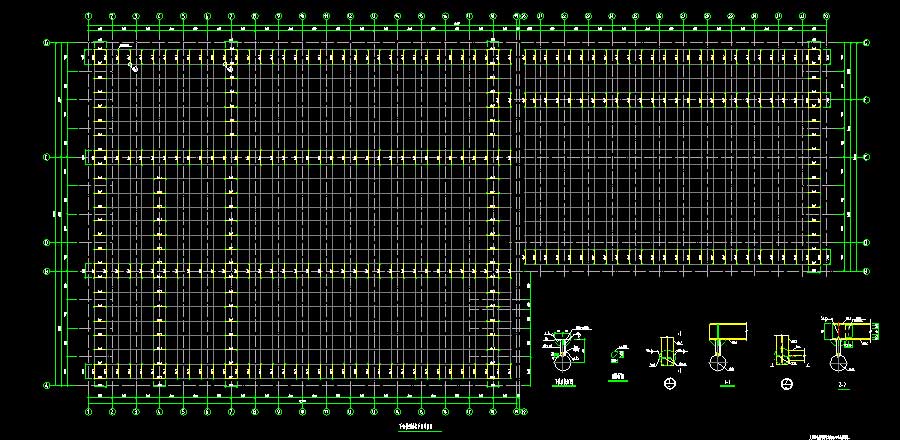

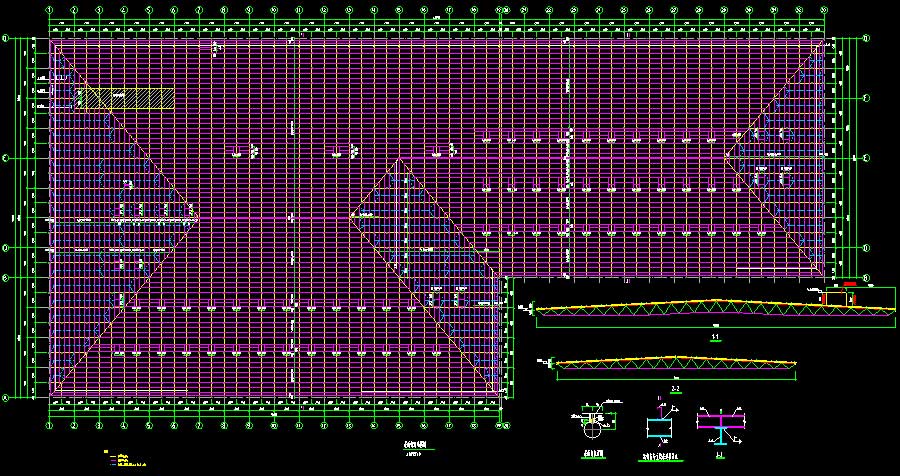

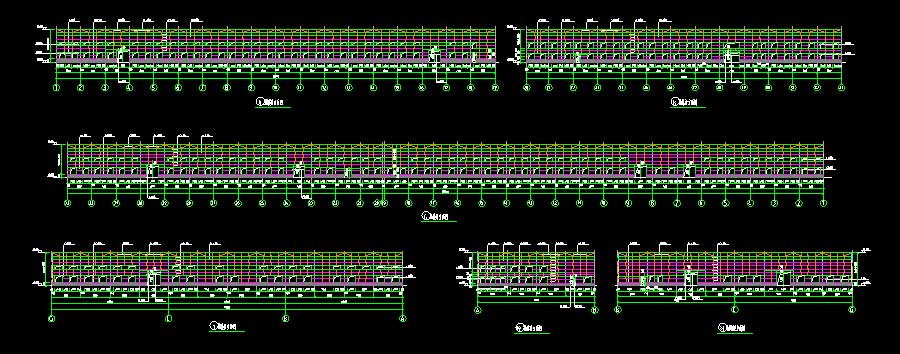

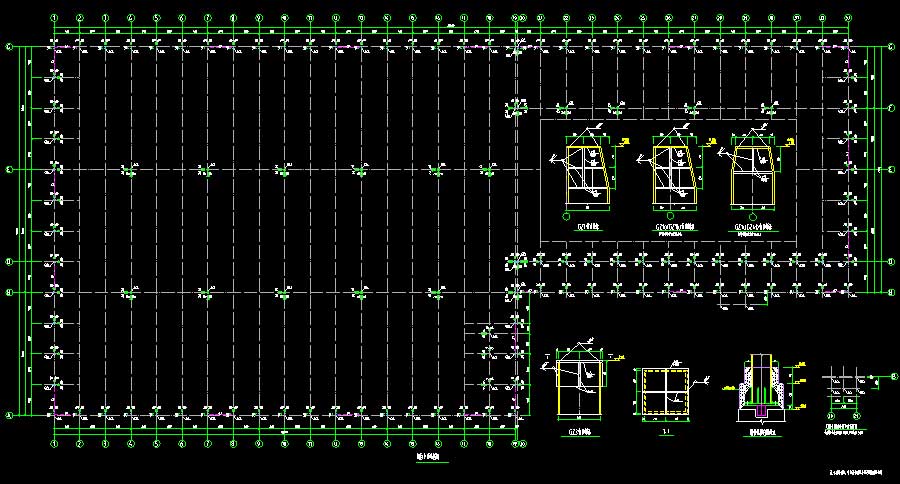

说明:该项目为某联合车间结构施工图,本工程结构形式钢排架,屋面为平板网架,局部有框架,抗震设防烈度为8度。图纸内容含:结构设计说明,桩平面布置图,基础平面布置图,基础短柱平面布置图,锚栓平面布置图,钢柱平面布置图,柱脚详图,结构立面图,下弦管线桥架平面布置图,下弦吊托及吊杆支撑平面布置图,下弦吊挂龙骨平面布置图,下弦吊挂结构剖面图,夹层钢梁平面布置图、夹层楼承板平面布置图,夹层结构节点图,屋面檩条布置图,墙梁立面图,天窗架结构详图,围护结构节点图,楼梯详图,网架结构设计说明,网架平面布置及反力图,网架上弦平面布置图,网架下弦平面布置图,网架腹杆平面布置图,网架材料表。
结构类型:钢结构基础类型:抗震烈度:8度抗震风压:0.45kN/㎡雪压:0.45kN/㎡建筑面积:23022㎡建筑高度:10.2m地上层数:1层地下层数:高度类别:低层图纸深度:施工项目地址:河北省设计时间:2018
