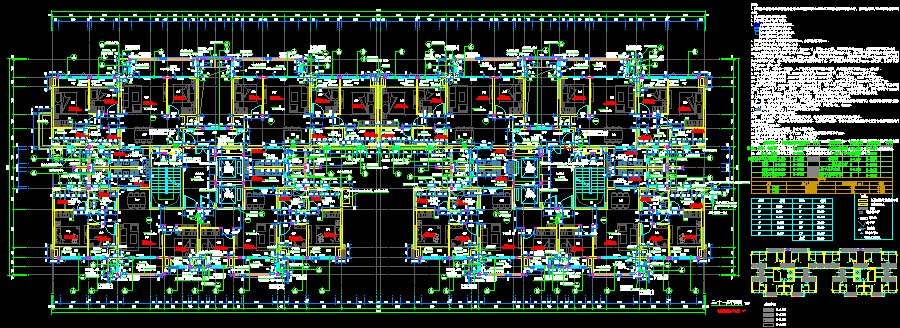

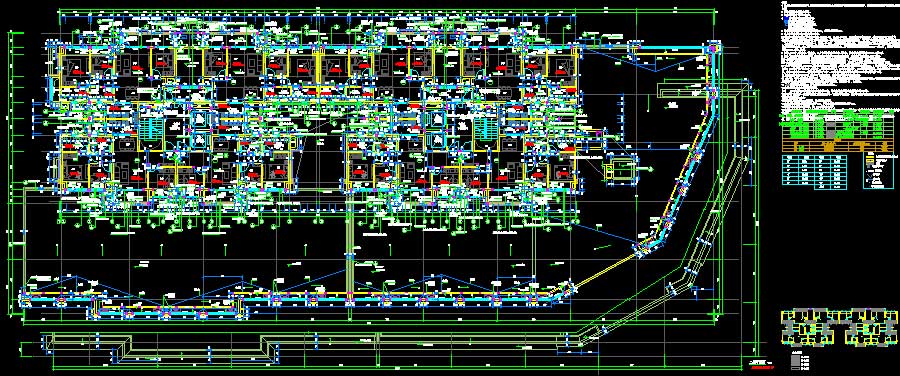

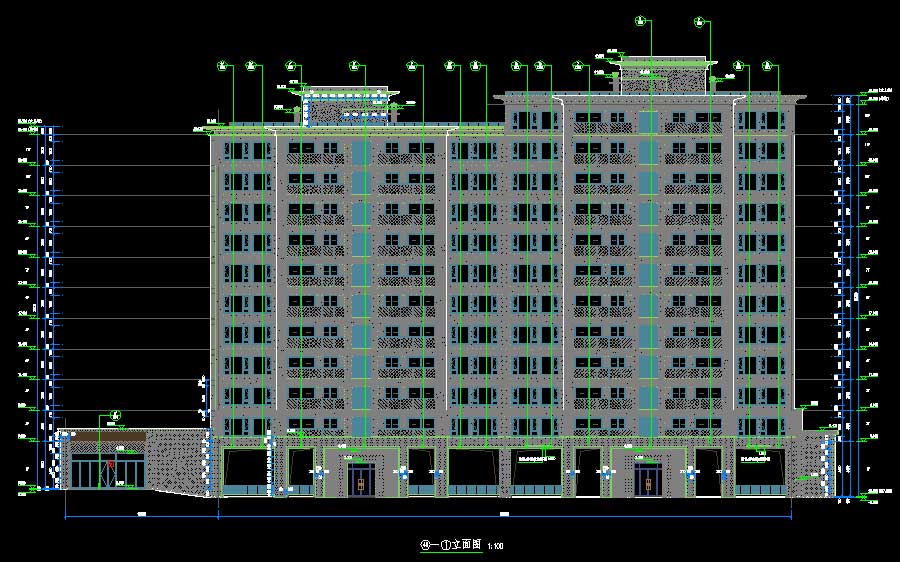

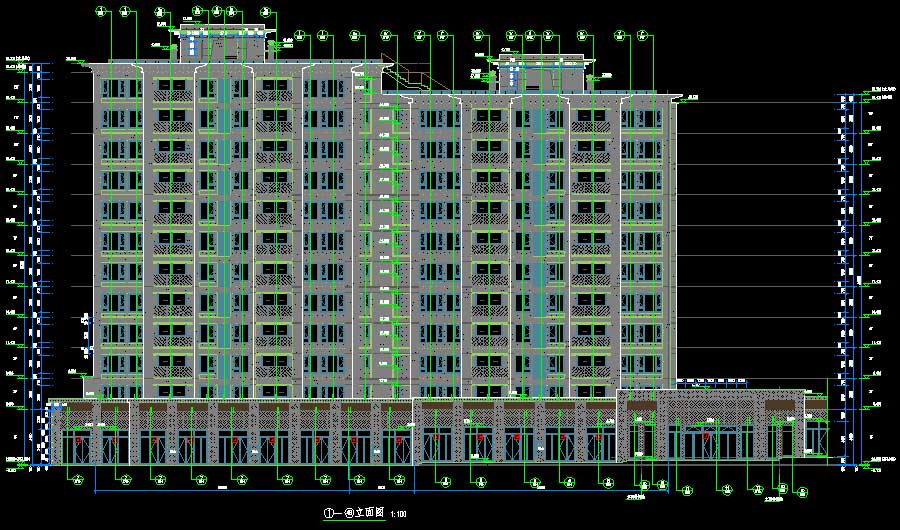

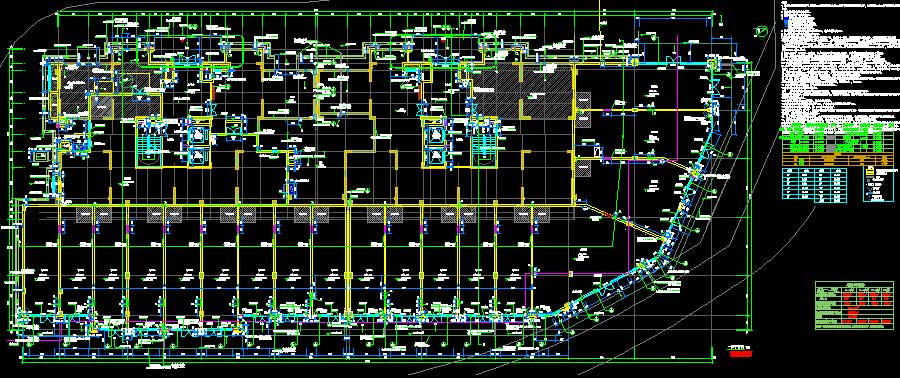

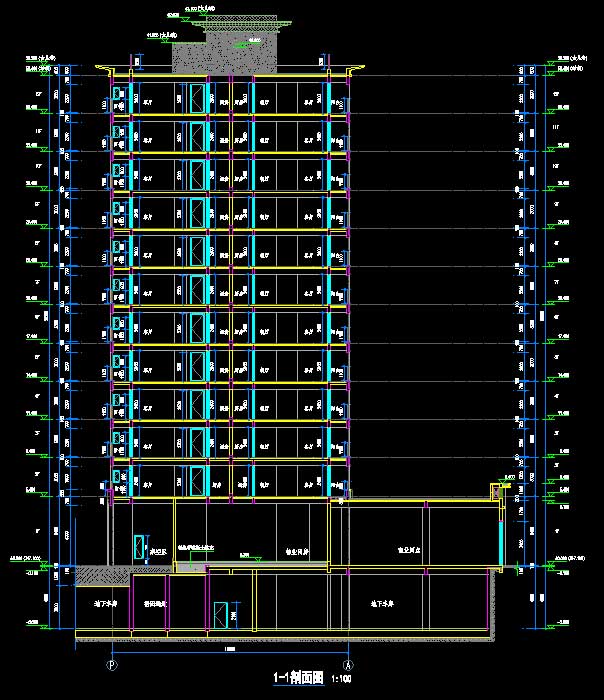

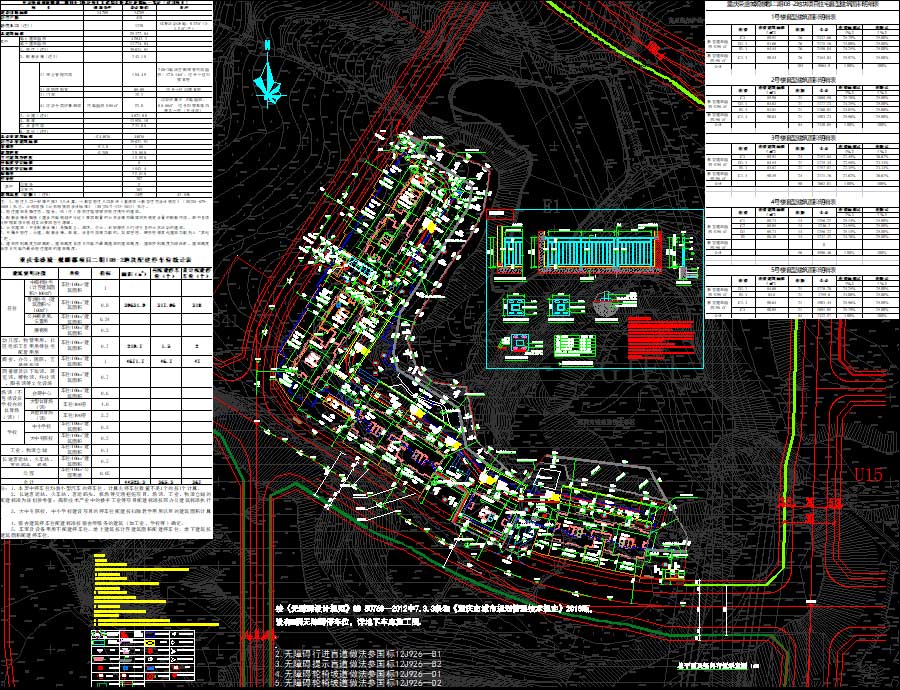

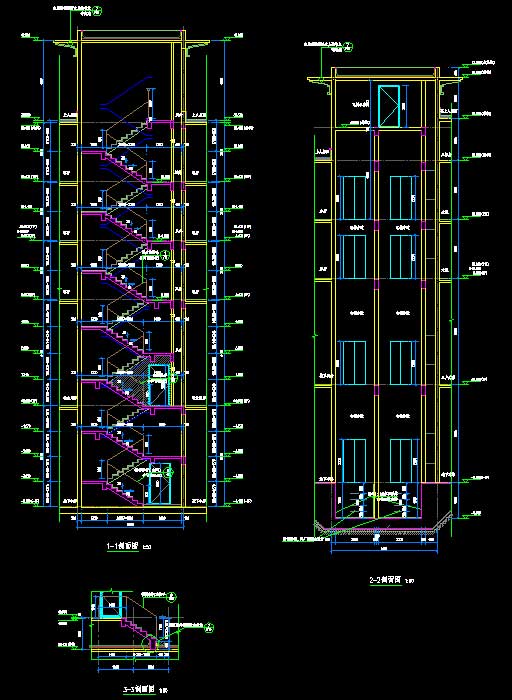

说明：该项目为某地块1~5#住宅楼、西大门、南大门及地库建筑、结构、给排水、电气、采暖通风施工图（含SU模型、3DMAX模型、绿建节能）。其中，西大门、南大门地上层数均为1层，建筑高度均为5.5米，建筑面积分别为21.76、13.44平方米；5#地上层数为11层，地下层数为1层，建筑高度为30.9米，建筑面积为9342.37平方米；2#、3#地上层数均为12层，地下层数均为1层，建筑高度分别为39.3、36.9米，建筑面积为9304.03、9511.65平方米；1#、4#地上层数均为14层，地下层数分别为2、1层，建筑高度分别为43.9、42.9米，建筑面积分别为11043.37、5364.18平方米；地库为地下2层，建筑面积为13734.64平方米。图纸内容含：建筑：建筑说明，防火专篇，防水专篇，电梯土建技术设计专篇，平立剖面图，楼电梯详图，墙身节点详图，门厅大样图，门窗表，门窗大样图；结构：结构说明，剪力墙构造通用节点，基础平面布置图，基础大样图，剪力墙(柱)平法施工图，剪力墙(柱)详图，结构平面布置图及板配筋图，梁平法施工图，楼梯详图，墙身详图，结构套管布置图；给排水：给排水说明，抗震给排水专项设计说明，给排水专业绿色建筑专篇，装配式给排水设计说明，给水管道系统原理图，消火栓管道系统原理图，排水管道系统原理图，雨水管道系统原理图，冷凝水管道系统原理图，给排水平面图，消防水箱剖面图，水井详图；电气：电气说明，电气节能及环保措施设计说明，电气专业抗震设计说明，居住建筑节能(绿色建筑)电气设计说明专篇 ，大样图，配电干线平面图，配电箱系统图，火灾自动报警系统图，弱电干线系统图，配电平面图，公共照明平面图，应急照明平面图，火灾自动报警平面图，弱电平面图，屋面防雷平面图，基础接地平面图，户型定位平面图，户型照明、插座平面图，户型弱电平面图；暖通：暖通说明，暖通专业抗震设计专篇，防排烟系统原理图，通风防排烟平面图，屋顶通风平面图等等。
