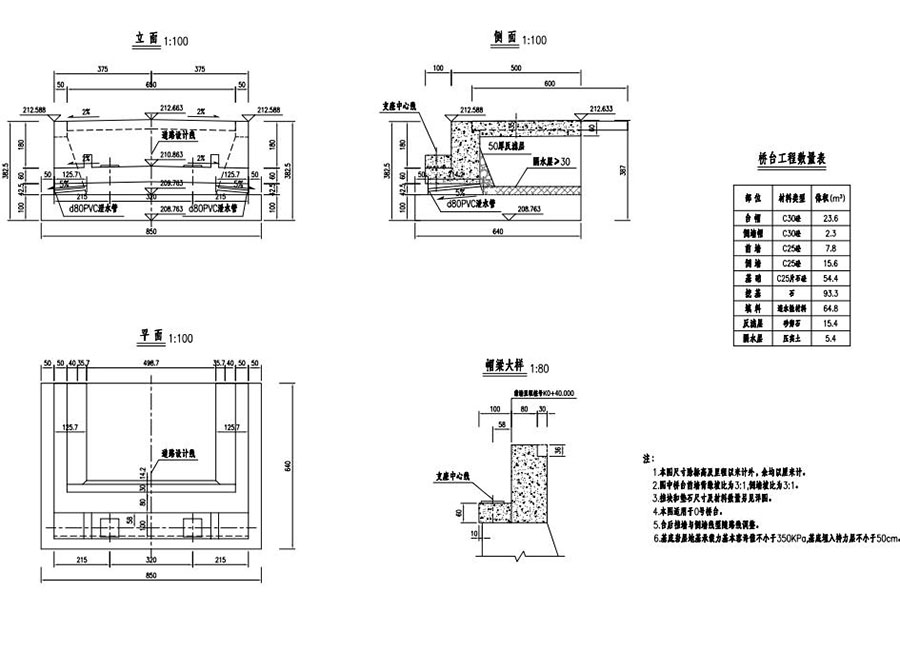

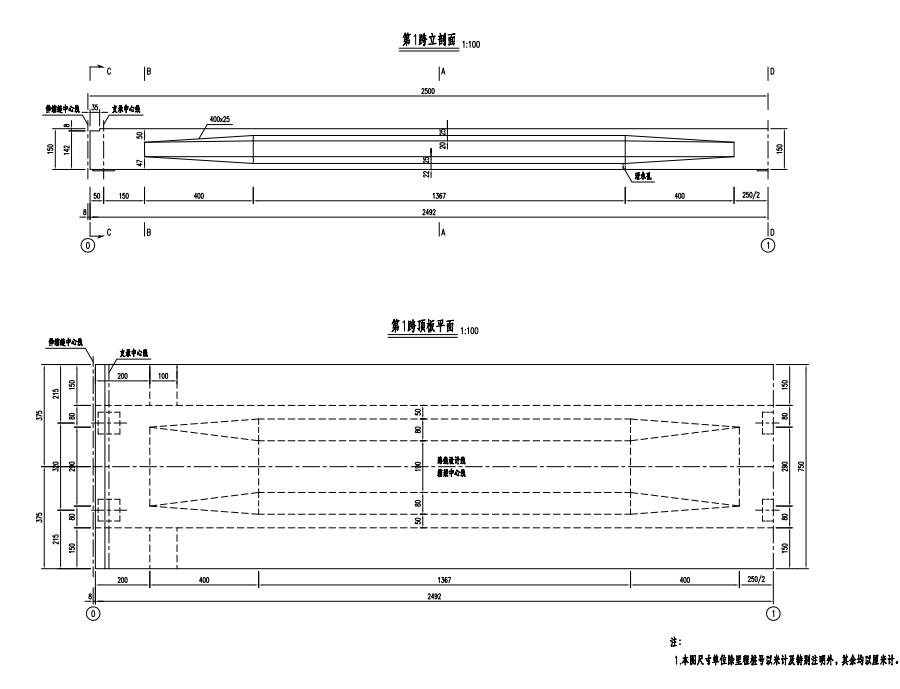

说明：一桥新建工程及引道工程施工图，本桥中心桩号 K0 090，桥梁设计起点桩号 K0 047.5，设计高程212.763m， 终点桩号 K0 132.5，设计高程 212.052m，起终点桥台长度均为 5m，桥梁全长85， 桥宽 7.5m，上部结构采用3x25m预应力混凝土连续箱梁，下部结构桥台采用U台接扩大基础，桥墩采用柱式墩接桩基础，按桥梁全长及跨径分类均属中桥，桥梁所在道路段设计纵坡为 0.9%的下坡，拟建桥梁设计安全等级为一级，设计标准公路四级，设计车速20km/h，新建道路全长 200米。图纸内容包含：总体设计：项目地理位置图，总体设计说明，主要工程数量汇总表；桥梁设计：设计说明，主要工程数量表，桥位平面布置图，桥型布置图，桩位坐标图，支座布置示意图，箱梁一般构造图，箱梁普通钢筋构造图，预应力箱梁钢束构造图，张拉槽口及定位钢筋布置图，中横梁钢筋构造图，端横梁钢筋构造图，箱梁梁端悬臂加厚段钢筋构造图，桥墩一般构造图，墩柱钢筋构造图，桩基钢筋构造图，墩柱支座垫石钢筋构造图，桥台一般构造图，背墙钢筋构造图，搭板一般构造图，搭板钢筋构造图，桥台支座垫石、防震挡块构造图，支座及楔形块构造图，防撞护栏构造图，桥面泄水管构造图，80型伸缩缝构造图，桥面铺装构造图，锥坡构造示意图，检查步道构造图，施工支架布置示意图；引道设计：路线平面图，路线纵断面图，路基横断面设计图，直线、曲线及转角表，纵坡、竖曲线表，路线逐桩坐标表，路基设计表，控制测量成果表，路面工程数量表，路面结构设计图，土方计算表，标志、标牌设置一览表，安全设施工程数量表，波形护栏设计图，安全设施设计图 ，安全设施平面布置图，特殊路基设计工程数量表，特殊路基设计图，路基、路面排水工程设计表，边沟设计图；涵洞设计：涵洞设计说明，盖板涵汇总数量表，涵洞布置图
